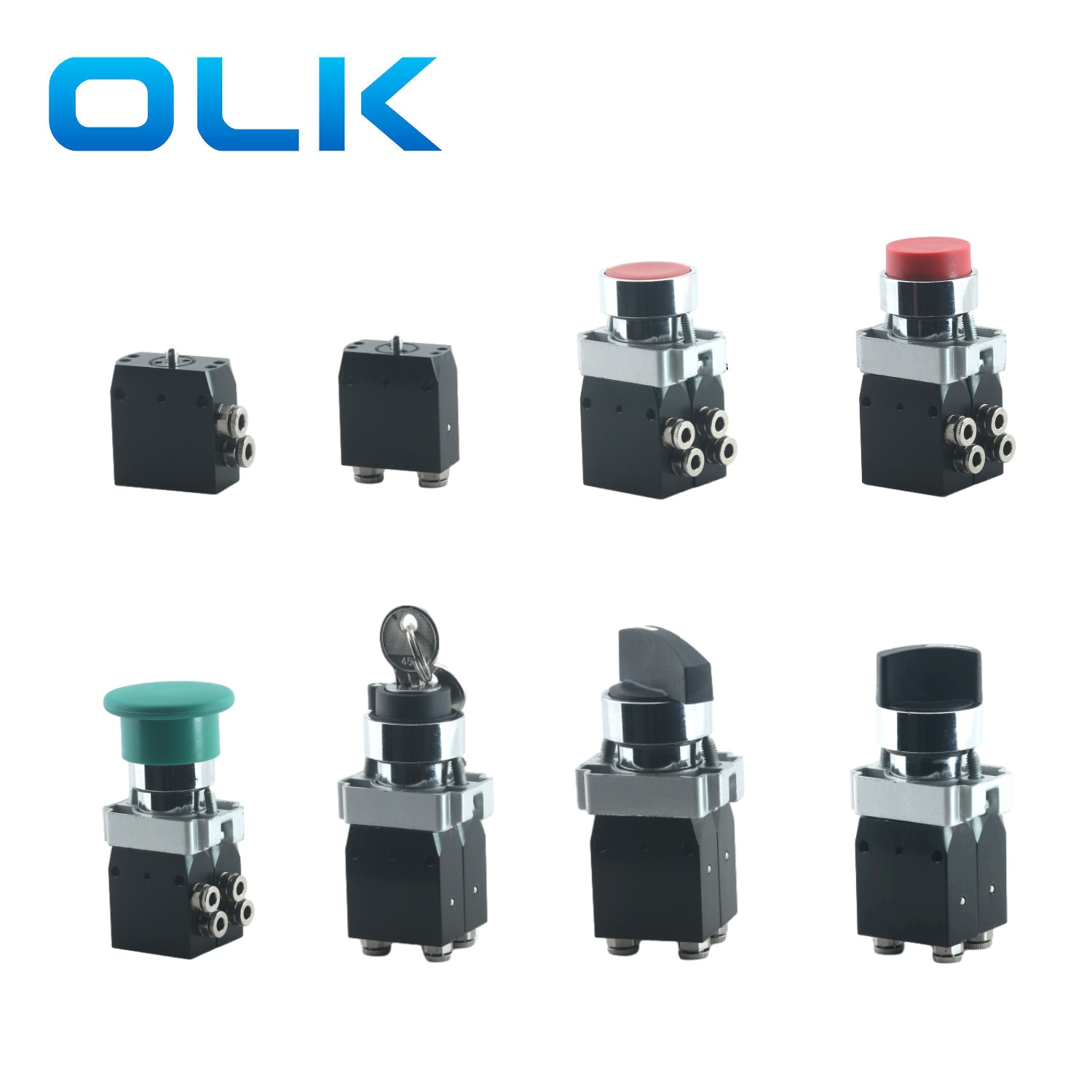

اویلییکائی (او ایل کے) 104 سیریز مائیکرو پش بٹن والو ایک کمپیکٹ 3/2 نیومیٹک مکینیکل والو ہے جو صحت سے متعلق اور کارکردگی کے لئے ڈیزائن کیا گیا ہے۔ یہ اکثر اس بات کا پتہ لگانے کے لئے استعمال کیا جاتا ہے کہ آیا کوئی چیز چل رہی ہے ، جیسے دروازہ یا کھڑکی کھولنے اور بند ہونے کی طرح ، یا کسی مشین کے اندر منتقل ہونے والے حصوں کو محسوس کرنے کے لئے۔ 3 طرفہ اور 2 طرفہ والوز NO یا NC ورژن میں دستیاب ہیں۔ مختلف بٹن سوئچ کے ساتھ سیریز M104 والو کا انتخاب کیا جاسکتا ہے .بیسائڈس تین پوزیشنیں ہیں جن میں طویل بازو سوئچ ، شارٹ آرم سوئچ اور کلیدی سوئچز میں انتخاب کیا جاسکتا ہے۔ ان میں دو پوزیشن ، تین پوزیشن برقرار اور تین پوزیشن کا لمحہ شامل ہے۔
اس کا ہلکا پھلکا ایلومینیم کھوٹ جسم ایک چیکنا ، جدید ڈیزائن کو برقرار رکھتے ہوئے استحکام کو یقینی بناتا ہے۔

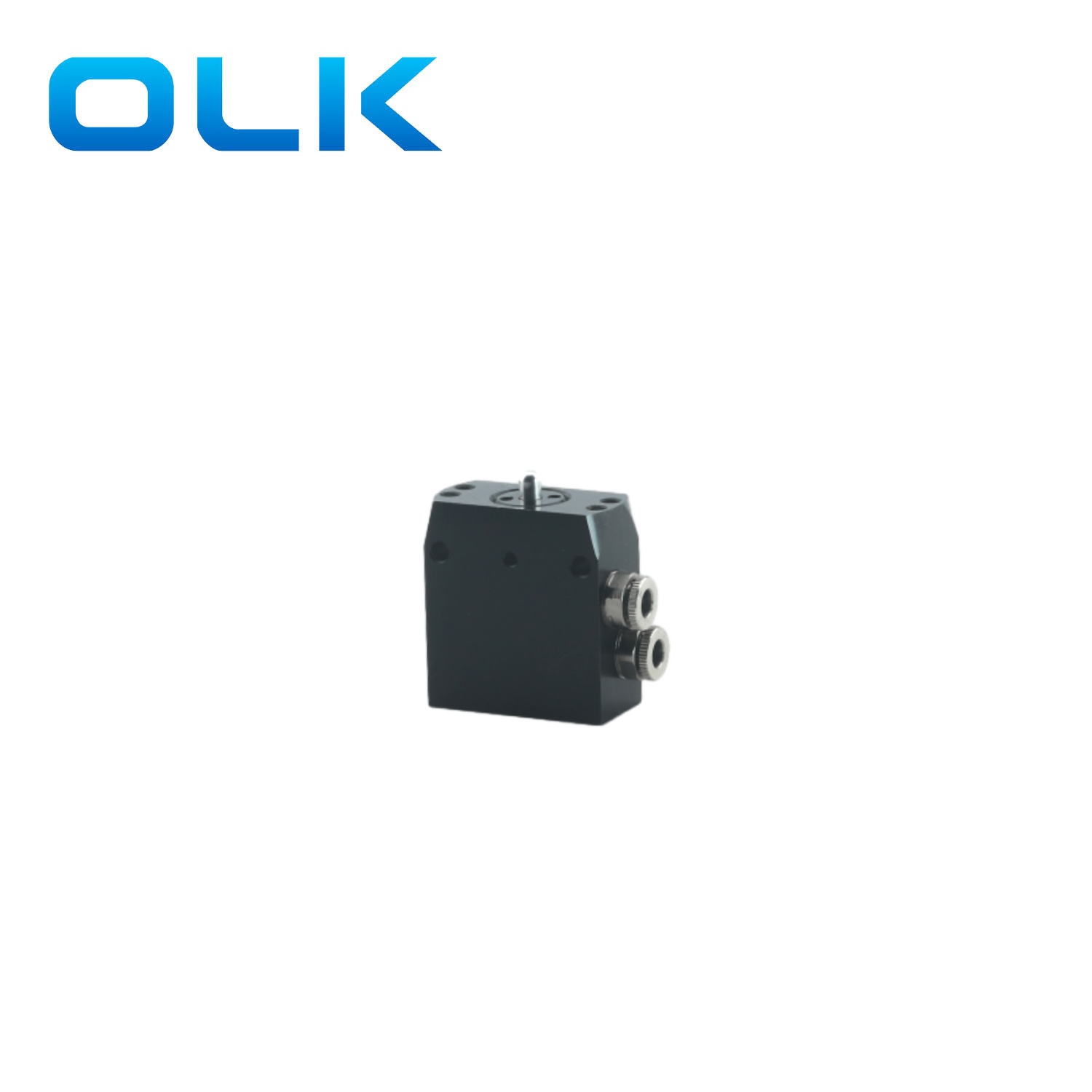

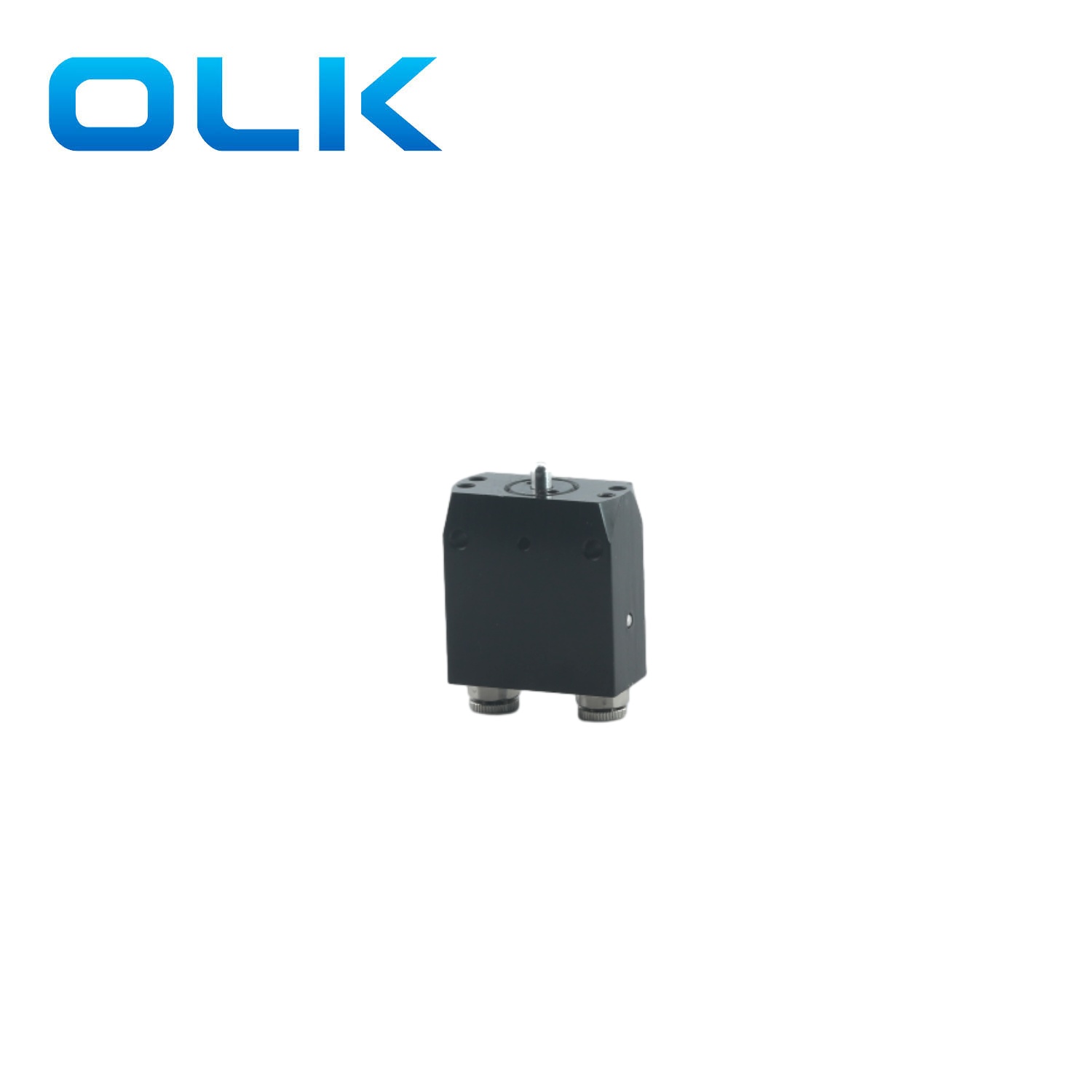

3 وے 104 سیریز مائیکرو پش بٹن والو دو ترتیبوں میں دستیاب ہے: سائیڈ پورٹ اور نیچے پورٹ ، مختلف ایپلی کیشنز کے مطابق لچکدار تنصیب کے اختیارات پیش کرتے ہیں۔
اضافی سہولت کے ل the ، بلٹ ان پش ٹو سے منسلک متعلقہ اشیاء فوری اور پریشانی سے پاک نلیاں کنیکشن کی اجازت دیتے ہیں ، جس سے اضافی اڈاپٹر یا متعلقہ اشیاء کی ضرورت کو ختم کیا جاتا ہے۔ 104 سیریز مکینیکل والو کے ساتھ ہموار اور موثر نیومیٹک حل کا تجربہ کریں!

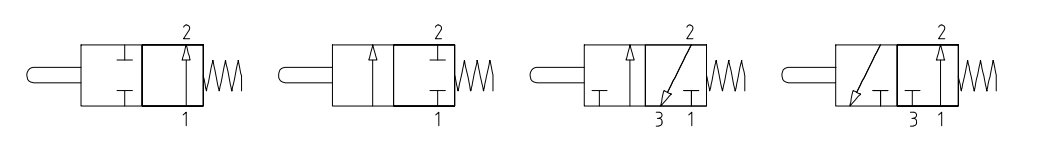

سیریز M104 علامت:
|
آرڈر کوڈ |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
ماڈل: |
بندرگاہوں کی تعداد |
ایکٹیویٹر کی قسم |
بٹن کا رنگ |
پورٹ کی قسم |
تقریب |
|||||
|
104 سیریز مائیکرو والو |
22: 2 پوزیشن 2 راستہ |
خالی: بنیادی قسم |
1: سرخ |
ایل: سائیڈ پورٹ |
سال |
|||||
|
32: 2 پوزیشن 3 راستہ |
623: فلیٹ بٹن کی قسم |
2: سیاہ |
P: نیچے پورٹ |
سی: این سی |
||||||
|
623: محدب بٹن کی قسم |
3: سبز |
|||||||||
|
625: مشروم کے بٹن کی قسم |
4: پیلا |
|||||||||
|
627: لمبی بازو سوئچز |
||||||||||
|
628: کلیدی سوئچ کی قسم |
||||||||||
|
630: مختصر بازو سوئچ |
||||||||||
| آرڈر کوڈ | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| ماڈل: | بندرگاہوں کی تعداد | ایکٹیویٹر کی قسم | بٹن کا رنگ | پورٹ کی قسم | ||||
| 104 سیریز مائیکرو والو | 52: 2 پوزیشن 5 وے | خالی: بنیادی قسم | 1: سرخ | ایل: سائیڈ پورٹ | ||||
| 622: فلیٹ بٹن کی قسم | 2: سیاہ | P: نیچے پورٹ | ||||||
| 623: محدب بٹن کی قسم | 3: سبز | |||||||
| 625: مشروم کے بٹن کی قسم | 4: پیلا | |||||||
| 627: لمبی بازو سوئچز | ||||||||
| 628: کلیدی سوئچ کی قسم | ||||||||
| 630: مختصر بازو سوئچ | ||||||||
| آرڈر کوڈ | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| ماڈل: | بندرگاہوں کی تعداد | قسم | ایکٹیویٹر کی قسم | پورٹ کی قسم | ||||||
| 104 سیریز مائیکرو والو | 53: 3 پوزیشن 5 راستہ | 32: راستہ مرکز | 627: لمبی بازو سوئچز | 0: تین پوزیشن کا لمحہ | ایل: سائیڈ پورٹ | |||||
| 33: پریشر سینٹر | 628: کلیدی سوئچ کی قسم | 1: تین پوزیشن برقرار سوئچ | P: نیچے پورٹ | |||||||
| 630: مختصر بازو سوئچ | ||||||||||
سیریز 104 مائیکرو پش بٹن والو جنرل پیرامیٹرز
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
تقریب |
نہیں ، این سی |
|
موثر orifice |
.52.5 |
|
کنیکٹر |
کنیکٹر میں 4 ملی میٹر پش |
|
پورٹ قطر |
G1/8 |
|
پوزیشنوں کی تعداد |
2/2 راستہ یا 3/2 راستہ |
|
معیاری بہاؤ کی شرح NL/منٹ |
90nl/منٹ |
|
زیادہ سے زیادہ کام کرنے کا دباؤ |
10 بار |
|
کام کا درجہ حرارت ° C |
‘-5∼70 ℃ |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
M104 والو - بٹن کی اقسام کے لئے آرڈر کا خلاصہ |
||
|

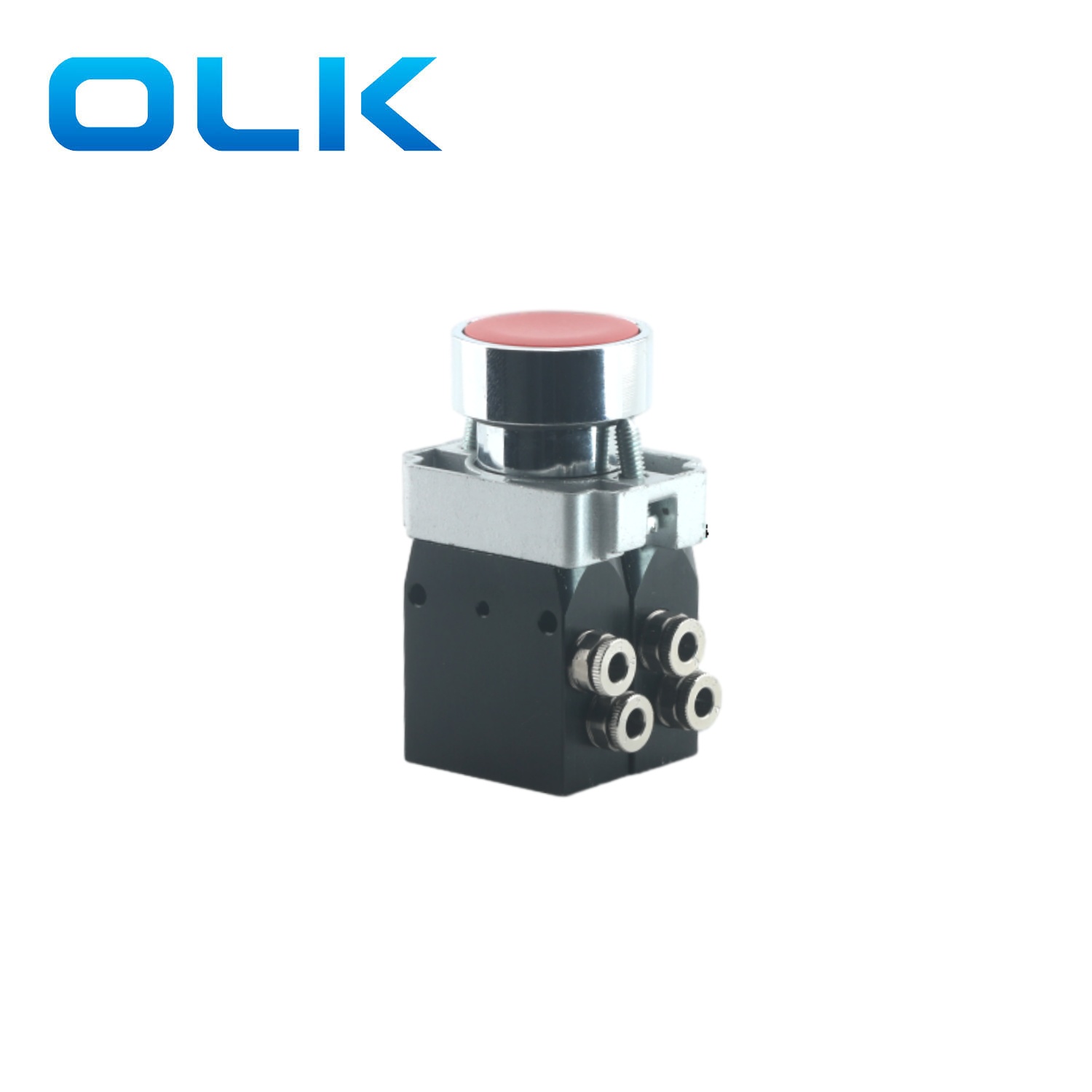

622: فلیٹ بٹن کی قسم |
M104. 622. 1 |
1: سرخ |
|
M104. 622. 2 |
2: سیاہ |
|
|
M104. 622. 3 |
3: سبز |
|
|
M104. 622. 4 |
4.yelle |
|
|

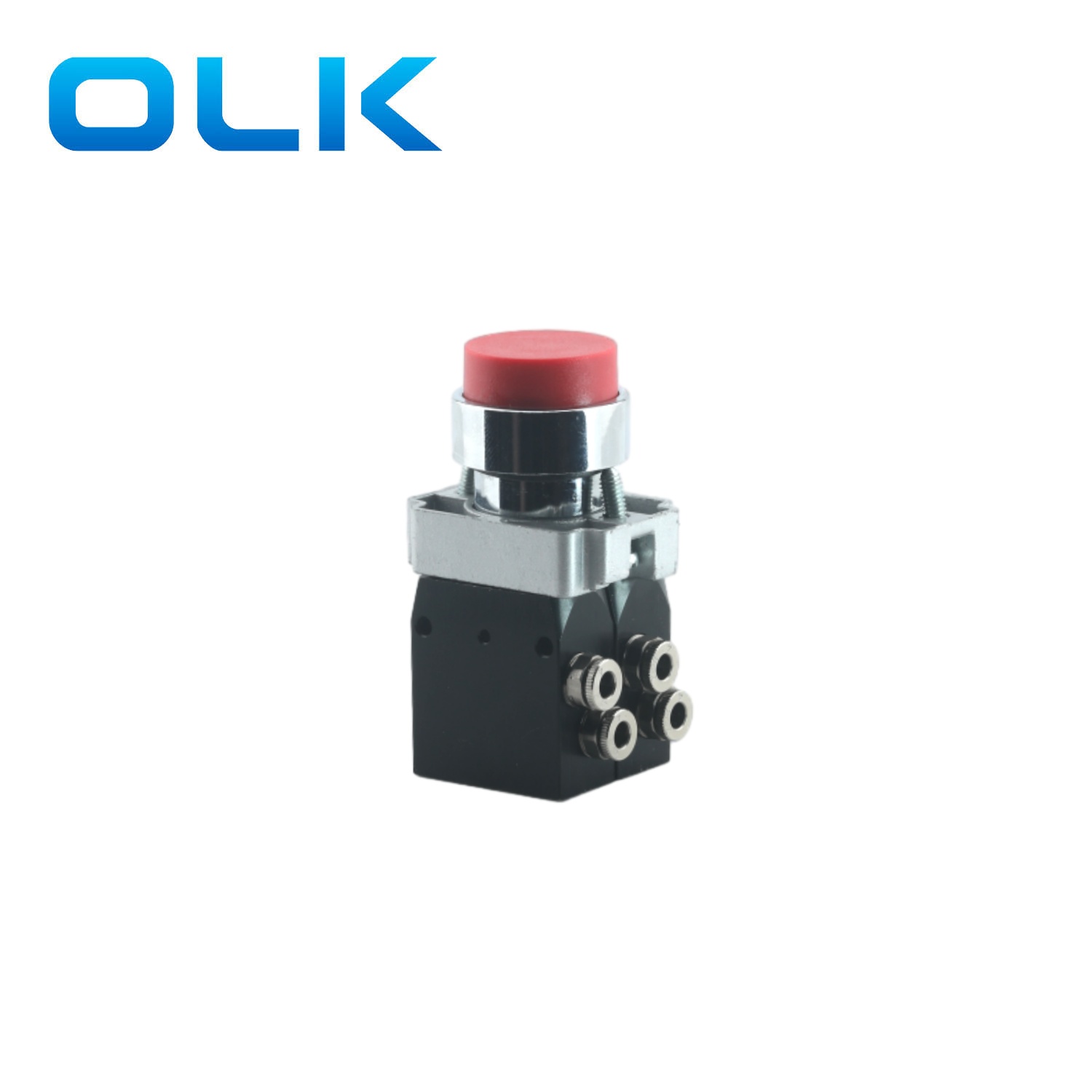

623: محدب بٹن کی قسم |
M104. 623. 1 |
1: سرخ |
|
M104. 623. 2 |
2: سیاہ |
|
|
M104. 623. 3 |
3: سبز |
|
|
M104. 623. 4 |
4.yelle |
|
|

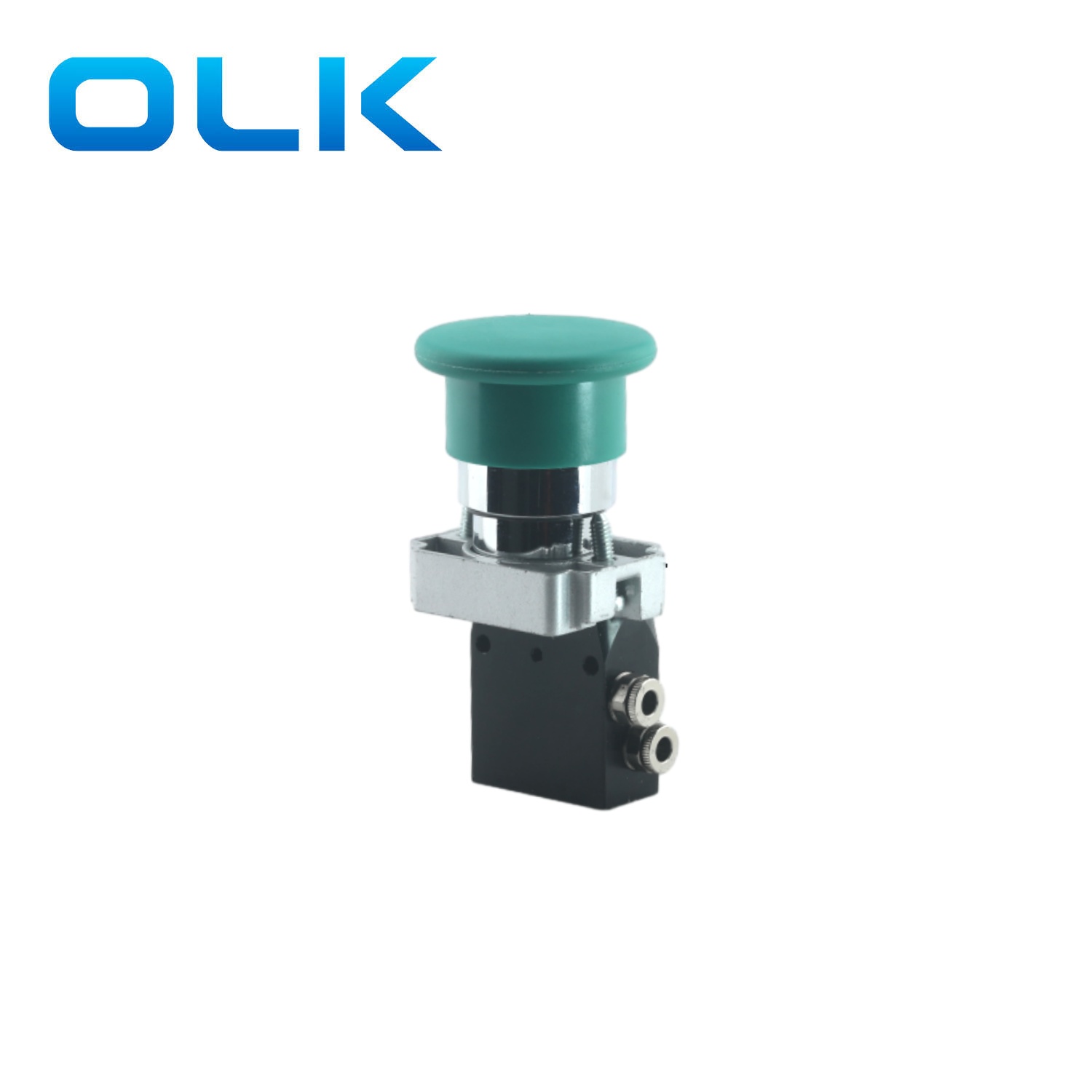

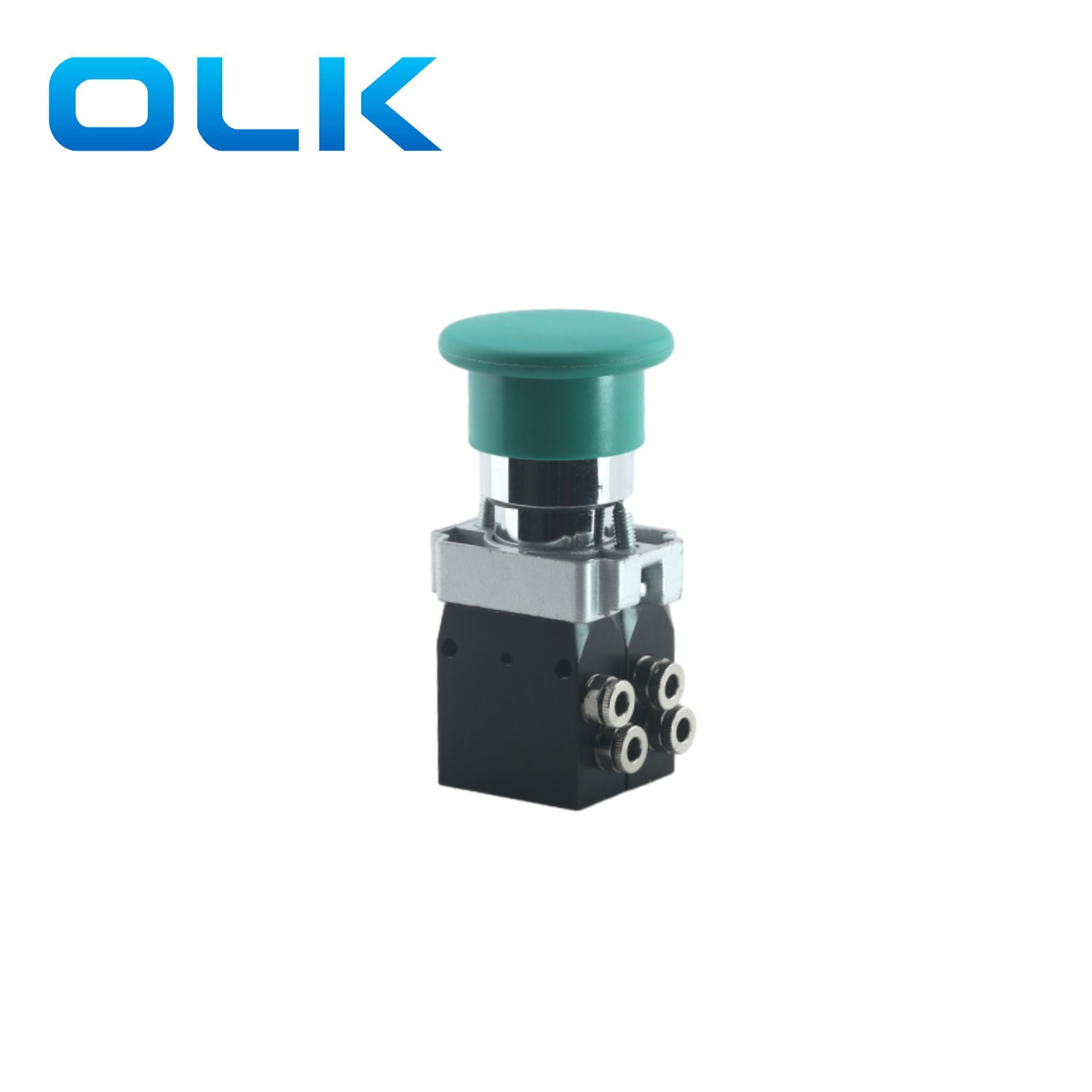

625: مشروم کے بٹن کی قسم |
M104. 625 |
|
|
627: لمبی بازو سوئچز |
M104. 627 |
دو پوزیشن کو برقرار رکھنے والا سوئچ |
|
M104. 627.0 |
0: تین پوزیشن کا لمحہ |
|
|
M104. 627.1 |
1: تین پوزیشن برقرار سوئچ |
|
|

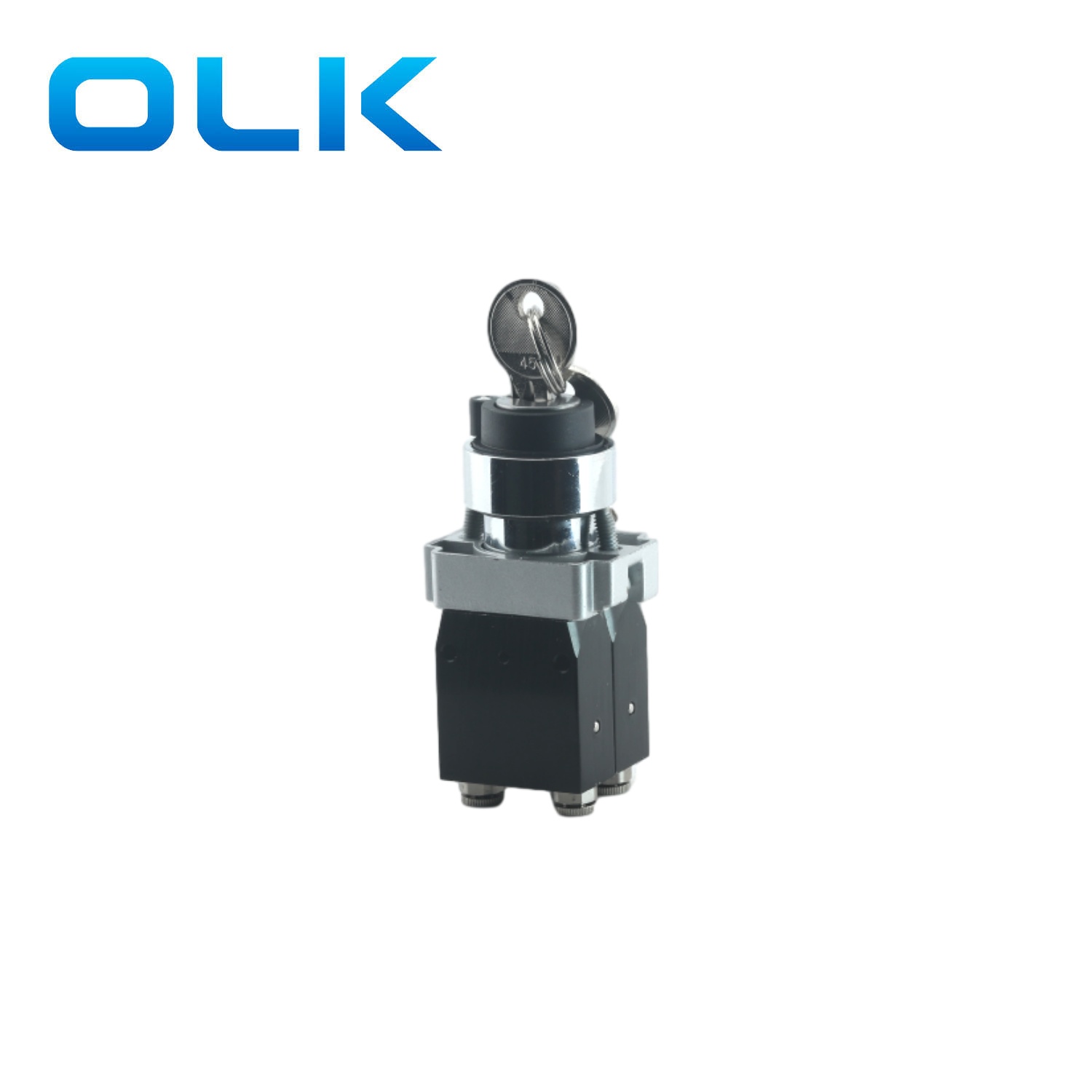

628: کلیدی سوئچ کی قسم |
M104.628 |
دو پوزیشن کو برقرار رکھنے والا سوئچ |
|
M104.628.0 |
0: تین پوزیشن کا لمحہ |
|
|
M104.628.1 |
1: تین پوزیشن برقرار سوئچ |
|
|

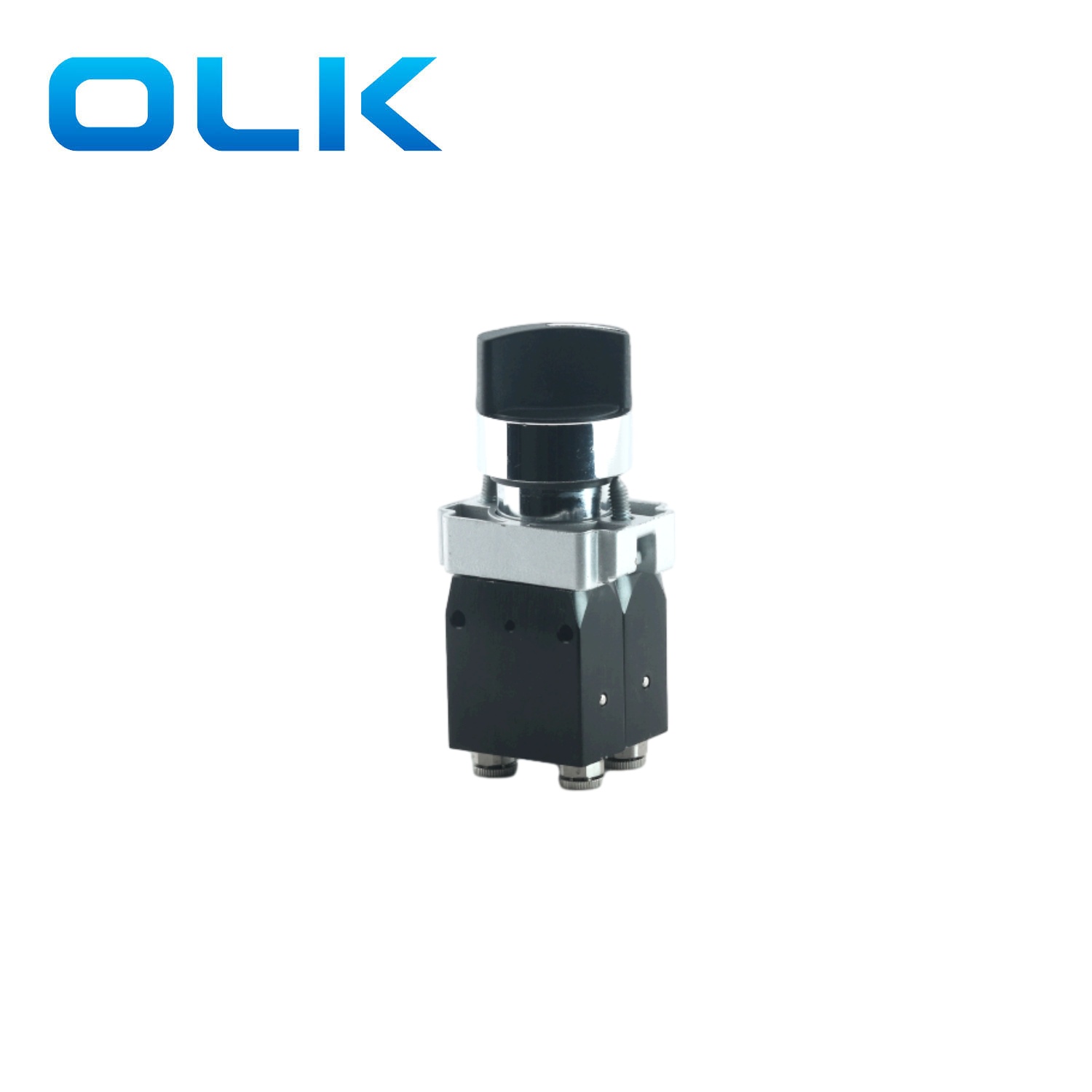

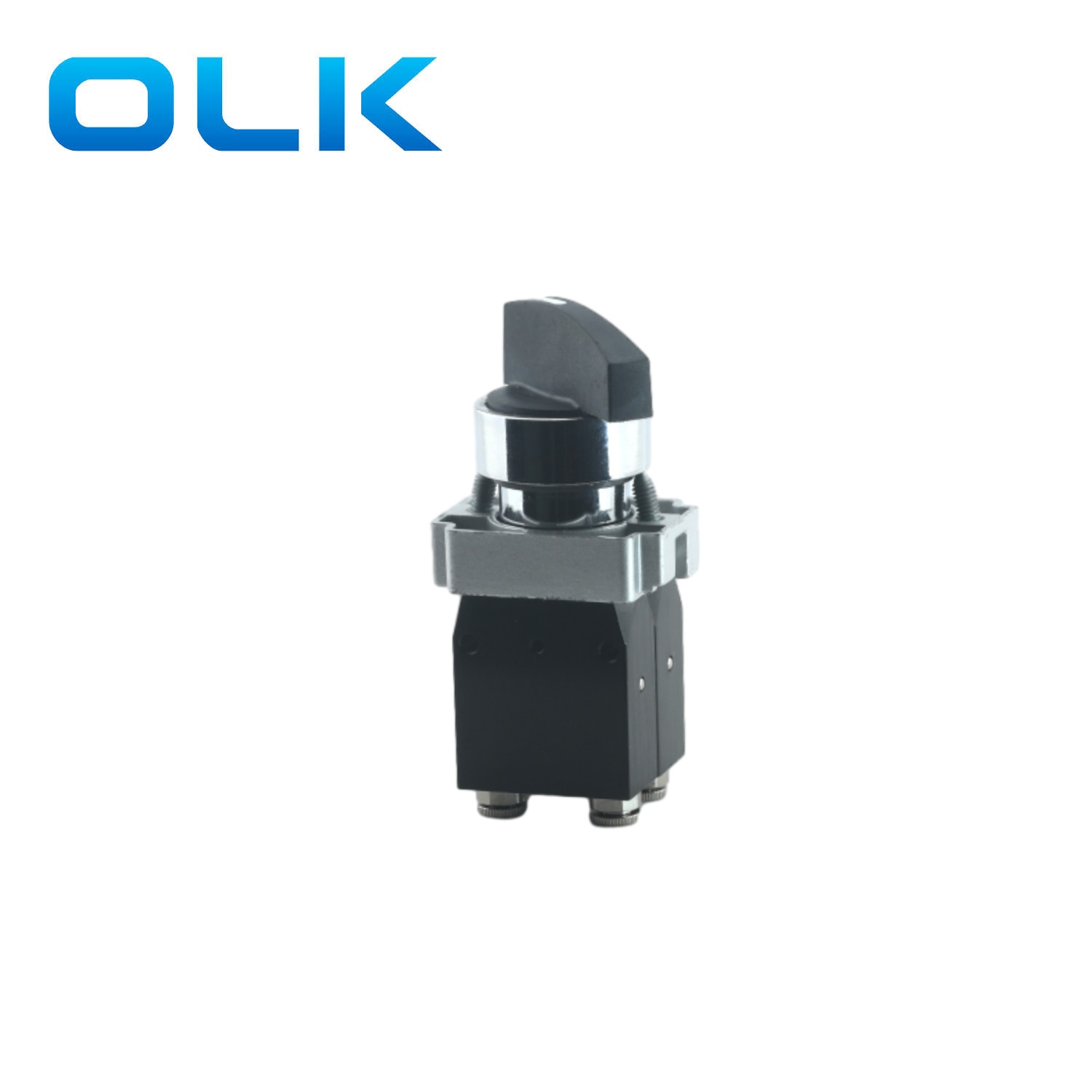

630: مختصر بازو سوئچ |
M104.630 |
دو پوزیشن کو برقرار رکھنے والا سوئچ |
|
M104.630.0 |
0: تین پوزیشن کا لمحہ |
|
|
M104.630.1 |
1: تین پوزیشن برقرار سوئچ |
|
|
بڑھتے ہوئے پینل |
M104.00 |
|
