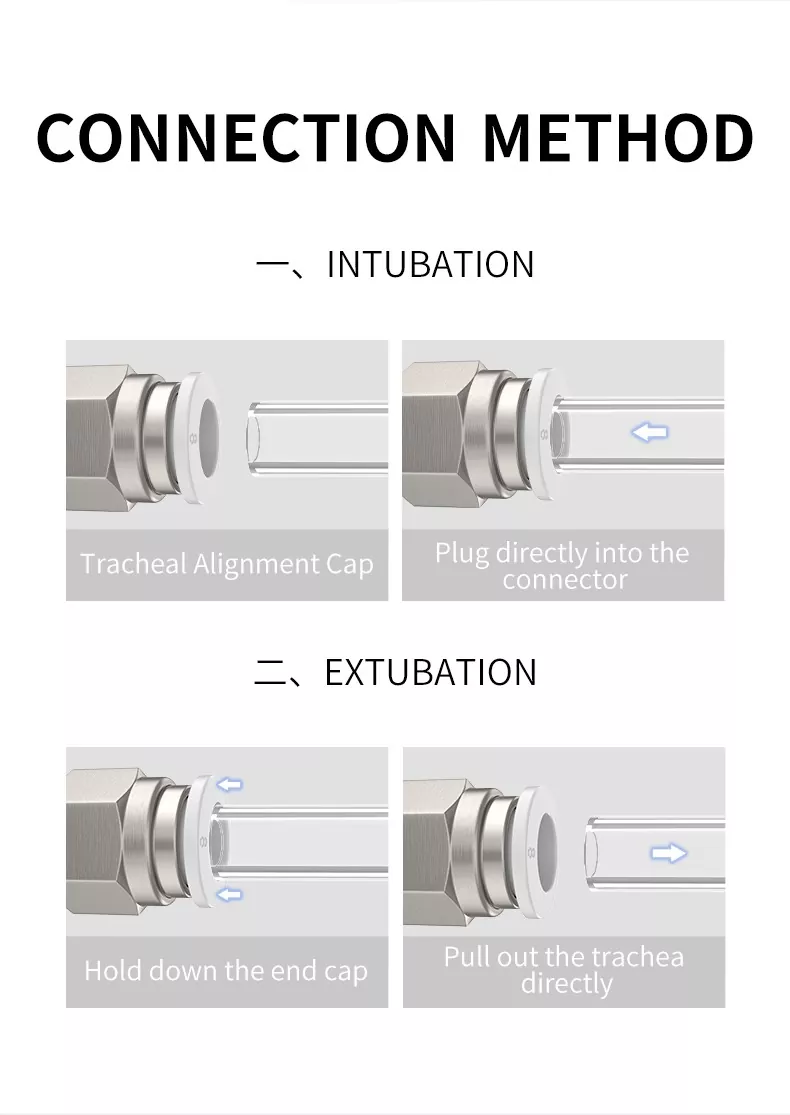

Quick connect fittings allow secure connection by simply pushing the tube all the way in.
ٹیوب کو ہٹانے کے لئے ، پہلے موسم بہار کے کولیٹ کو کھولنے کے لئے یکساں طور پر ریلیز آستین کو اندر کی طرف دبائیں ، اور پھر ٹیوب کو آسانی سے نکالا جاسکتا ہے۔
کوئیک کنیکٹ نیومیٹک ٹیوب کی متعلقہ اشیاء نیومیٹک ٹائبی سسٹم میں استعمال ہوتی ہیں
نیومیٹک ٹیوب کی متعلقہ اشیاء مختلف اقسام کے ساتھ نیومیٹک ٹیوب سسٹم میں تمام نیڈس کو پورا کرسکتی ہیں
یہاں تک کہ انسٹال ہونے کے بعد بھی ، ٹیوب کی سمت کو آزادانہ طور پر تبدیل کیا جاسکتا ہے
نکل چڑھایا پیتل کا جسم سنکنرن پروف اور اینٹی آلودگی ہے
تمام آر اور این پی ٹی تھریڈز گلو کا سگ ماہی اثر ہوتا ہے۔
تمام سیدھے دھاگے معیاری O بجتے ہیں۔
1. اس بات کی تصدیق کرنے کے لئے کہ نلی کا آخری کراس سیکشن عمودی ہے ، نلی کے بیرونی طواف پر کوئی خروںچ نہیں ہوتی ہے۔ نلی بیضوی نہیں ہے۔
2. اس بات کی تصدیق کرنا یقینی بنائیں کہ نلی نلی کے اختتام میں داخل کی گئی ہے .ایک طرح ، ہوا کا رساو ہے۔
3. اس بات کی تصدیق کرنا یقینی بنائیں کہ نلی کے داخل ہونے کے بعد نلی کو باہر نہیں نکالا جائے گا۔
1. ٹیوب سے رابطہ منقطع کرنے سے پہلے ، اس بات کی تصدیق کریں کہ ٹیوب کے اندر دباؤ ‘0’ پر ہے۔
2. ریلیز کی انگوٹھی کو یکساں طور پر نیچے دبائیں اور ٹیوب کو باہر نکالیں۔ اگر رہائی کی انگوٹھی جگہ پر نہیں دبائی جاتی ہے تو ، ٹیوب کو ممکنہ طور پر باہر نہیں نکالا جاتا ہے یا تناؤ کیا جاسکتا ہے۔ ٹیوب ملبہ ٹیوب فٹنگ کے اندر ہی رہ سکتا ہے۔
|
تھریڈ کی قسم |
تھریڈ کوڈ |
تھریڈ فارم |
تھریڈ زاویہ (α) |
مماثل قسم |
معیارات |
معیاری کوڈ |
معیاری تنظیم |
|
بی ایس پی پی (بیلناکار ، غیر مہربانی) |
G |
اندرونی/بیرونی |
55 ° |
متوازی/متوازی |
آئی ایس او 228-1 2003 |
آئی ایس او |
آئی ایس او - معیاری کاری کے لئے بین الاقوامی تنظیم |
|
|
بی ایس پی پی |
اندرونی/بیرونی |
55 ° |
متوازی/متوازی |
جی بی/ٹی 7307 2001 |
جی بی |
ایس اے سی - چین کی معیاری انتظامیہ |
|
|
پی ایف |
اندرونی/بیرونی |
55 ° |
متوازی/متوازی |
بی ایس 228-1 2003 |
بی ایس |
بی ایس آئی - برطانوی معیارات کا ادارہ |
|
|
|
|
|
|
JIS B 0202 |
وہ |
JISC - جاپانی صنعتی معیارات کمیٹی |
|
|
|
|
|
|
کے ایس بی 0221 |
کے ایس |
کیٹس - کورین ایجنسی برائے ٹکنالوجی اور معیارات |
|
بی ایس پی ٹی (ٹاپراد ، سگ ماہی) |
آر پی |
اندرونی |
55 ° |
ٹاپراد/متوازی |
آئی ایس او 7-1 |
آئی ایس او |
آئی ایس او - معیاری کاری کے لئے بین الاقوامی تنظیم |
|
|
آر سی |
اندرونی |
|
ٹاپراد/متوازی |
جی بی/ٹی 7306-1987 |
جی بی |
ایس اے سی - چین کی معیاری انتظامیہ |
|
|
R |
بیرونی |
|
ٹاپراد/متوازی |
بی ایس 21 1985 |
بی ایس |
بی ایس آئی - برطانوی معیارات کا ادارہ |
|
|
بی ایس پی ٹی |
اندرونی/بیرونی |
55 ° |
ٹاپراد/ٹاپراد |
JIS B 0203 |
وہ |
JISC - جاپانی صنعتی معیارات کمیٹی |
|
|
pt |
اندرونی/بیرونی |
|
ٹاپراد/ٹاپراد |
کے ایس بی 0222 |
کے ایس |
کیٹس - کورین ایجنسی برائے ٹکنالوجی اور معیارات |
|
این پی ایس سی (امریکی داخلی) |
این پی ایس سی |
اندرونی |
60 ° |
ٹاپراد/متوازی |
ANSI B1.20.1-1983 |
ansi |
اے این ایس آئی - امریکن نیشنل اسٹینڈرڈز انسٹی ٹیوٹ |
|
|
|
|
|
|
جی بی/ٹی 12716-2002m |
جی بی |
ایس اے سی - چین کی معیاری انتظامیہ |
|
این پی ٹی (امریکی ٹاپرڈ) |
این پی ٹی |
اندرونی/بیرونی |
60 ° |
ٹاپراد/ٹاپراد |
ANSI B1.20.1-1983 |
ansi |
اے این ایس آئی - امریکن نیشنل اسٹینڈرڈز انسٹی ٹیوٹ |
|
|
|
|
|
|
جی بی/ٹی 12716-2002m |
جی بی |
ایس اے سی - چین کی معیاری انتظامیہ |
|
میٹرک تھریڈ |
M |
اندرونی/بیرونی |
60 ° |
متوازی/متوازی |
آئی ایس او 261-1998 |
آئی ایس او |
آئی ایس او - معیاری کاری کے لئے بین الاقوامی تنظیم |
|
|
|
|
|
|
جی بی/ٹی 1193-2003 |
جی بی |
ایس اے سی - چین کی معیاری انتظامیہ |
