پی ای جی سیریز ایک ریڈوسر ٹی یونین فٹنگ ہے ، جس میں D1 D2 سے بڑا ہے ، جو مختلف قطروں کے اہم اور برانچ پائپوں کو جوڑنے کے لئے ڈیزائن کیا گیا ہے۔ سامان یا پینلز پر آسان اور محفوظ تنصیب کے ل The پی ای جی ریڈوسر ٹی یونین فٹنگ ایک چھوٹا سا بڑھتے ہوئے سوراخ کے ساتھ آتا ہے ، جس سے تنصیب کی جگہ کی بچت ہوتی ہے۔
D1 ＞ D2 ، مختلف پائپ سائز کے رابطوں کے لئے موزوں ہے
فوری فکسنگ کے لئے بلٹ میں چھوٹے بڑھتے ہوئے سوراخ
تیز رفتار تنصیب کے لئے آسان پش ان اور پل آؤٹ ڈیزائن
نیومیٹک سسٹمز اور آٹومیشن آلات میں بڑے پیمانے پر استعمال کیا جاتا ہے
|
پیگ |
8 |
-- |
6 |
|
ماڈل |
ٹیوب سائز (میٹرک) |
|
ٹیوب سائز (میٹرک) |
|
پی ای جی سیریز فٹنگ |
4: 4 ملی میٹر |
|
4: 4 ملی میٹر |
|
|
6: 6 ملی میٹر |
|
6: 6 ملی میٹر |
|
|
8: 8 ملی میٹر |
|
8: 8 ملی میٹر |
|
|
10: 10 ملی میٹر |
|
10: 10 ملی میٹر |
|
|
12: 12 ملی میٹر |
|
12: 12 ملی میٹر |
|
|
14: 14 ملی میٹر |
|
14: 14 ملی میٹر |
|
|
16: 16 ملی میٹر |
|
16: 16 ملی میٹر |
|
سیال |
ہوا/پانی (مشروط)/ویکیوم |
|
آپریٹنگ پریشر |
0-1.0MPA |
|
ویکیوم پریشر |
-100KPA (10 ٹور) |
|
آپریٹنگ درجہ حرارت |
-10-60 ℃ |
|
مواد |
نایلان (PA) ، پولیوریتھین (PU) |

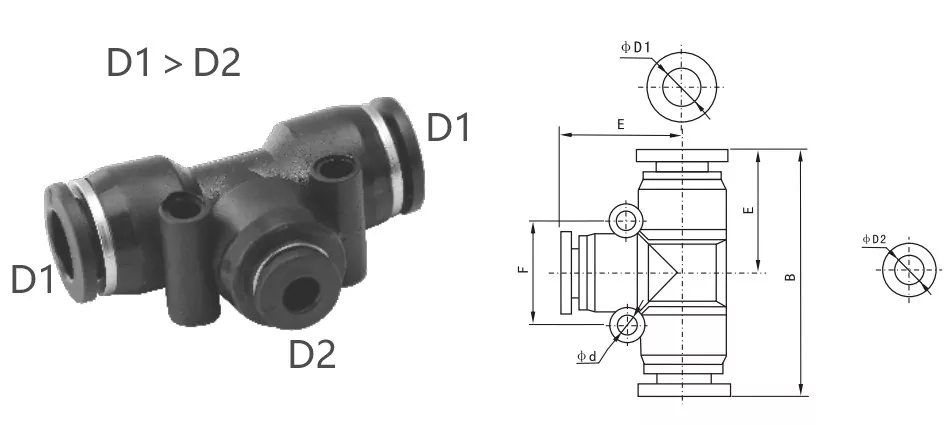

پی ای جی ریڈوسر ٹی یونین فٹنگ آؤٹ لائن طول و عرض کے پیرامیٹرز
|
انچ ٹیوب |
میٹرک ٹیوب |
ϕd1 |
ddd2 |
بی (ملی میٹر) |
ای (ملی میٹر) |
ایف (ملی میٹر) |
d (ملی میٹر) |
|
Pen1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
Pen1/2-3/8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1/2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
پیئ فٹنگ اور پیگ فٹنگ میں کیا مختلف ہے؟
پیئ فٹنگ (مساوی ٹی یونین): تینوں ٹیوبوں میں ایک ہی بیرونی قطر ہے ، جو ایک ہی سائز کے تین نیومیٹک ٹیوبوں کو جوڑنے کے لئے موزوں ہے۔
پی ای جی فٹنگ (ریڈوسر ٹی یونین): دونوں طرف کے ٹیوبیں سینٹر ٹیوب سے بڑے ہیں ، جو مختلف ٹیوب سائز کو مربوط کرنے کے لئے ڈیزائن کیا گیا ہے۔
