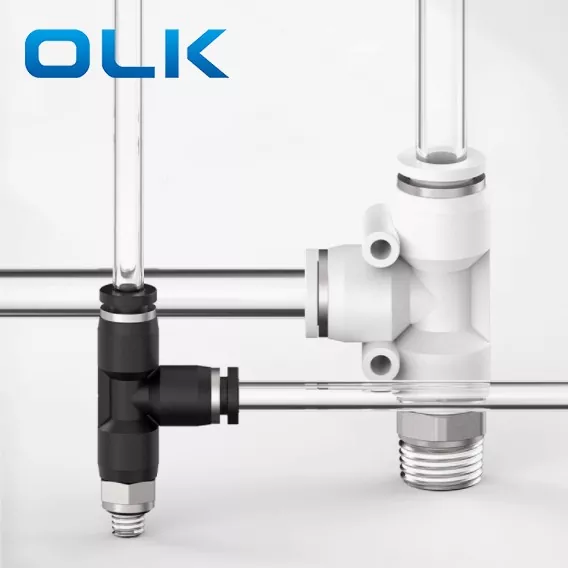

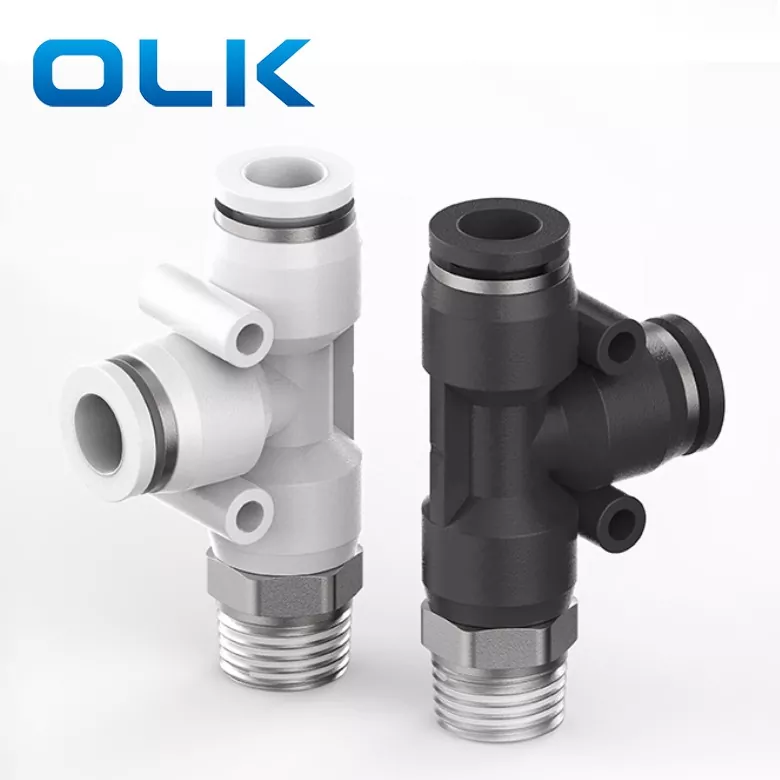

پی ڈی رن ٹی ٹیوب فٹنگ میں پش

آرڈر کوڈ

PD

8

--

01

ماڈل

ٹیوب سائز (میٹرک)

تھریڈ کی قسم (55 ° سیدھے ٹیوب تھریڈ)

PD سیریز فٹنگ

4: 4 ملی میٹر

01: G1/8

6: 6 ملی میٹر

02: G1/4

8: 8 ملی میٹر

03: G3/8

10: 10 ملی میٹر

04: G1/2

12: 12 ملی میٹر

14: 14 ملی میٹر

16: 16 ملی میٹر

سیال

ہوا/پانی (مشروط)/ویکیوم

آپریٹنگ پریشر

0-1.0MPA

ویکیوم پریشر

-100KPA (10 ٹور)

آپریٹنگ درجہ حرارت

-10-60 ℃

مواد

نایلان (PA) ، پولیوریتھین (PU)

انچ ٹیوب فٹنگ

میٹرک ٹیوب فٹنگ

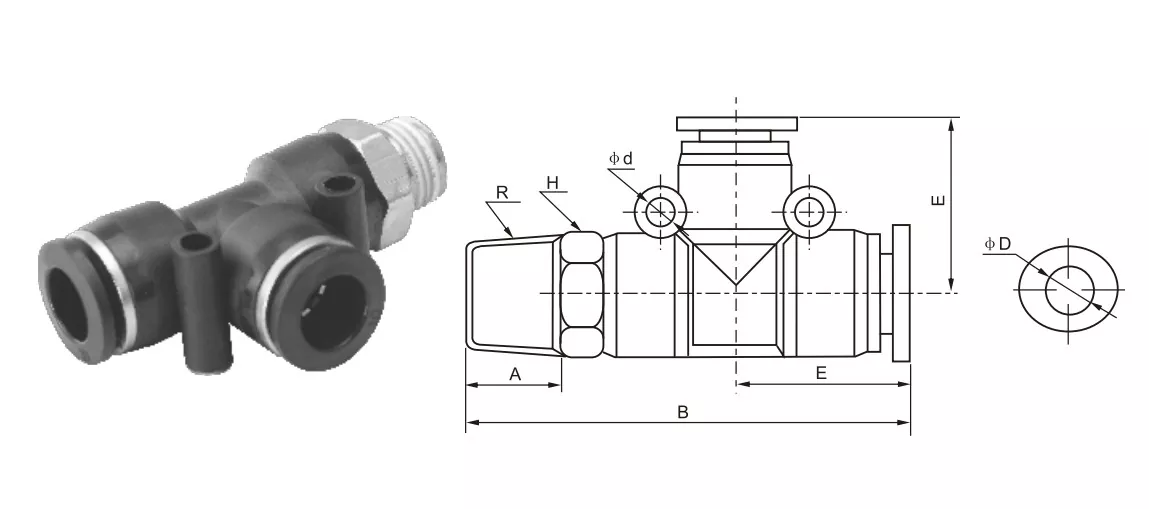

φd

R

A

B

E

H

φd

PD5/32-M5

PD4-M5

4

ایم 5

4.5

44

18.4

10

/

PD5/32-01

PD4-01

4

R1/8

7

44

18.4

10

/

PD5/32-02

PD4-02

4

R1/4

9

47.5

18.4

14

/

PD1/4-M5

PD6-M5

6

ایم 5

4.5

47

20.8

12

3.5

PD1/4-01

PD6-01

6

R1/8

7

48.5

20.8

12

3.5

PD1/4-02

PD6-02

6

R1/4

9

51

20.8

14

3.5

PD1/4-03

PD6-03

6

R3/8

10

51.5

20.8

17

3.5

PD1/4-04

PD6-04

6

R1/2

11

54

20.8

21

3.5

PD5/16-01

PD8-01

8

R1/8

8

54

22.8

14

4.5

PD5/16-02

PD8-02

8

R1/4

10

55.5

22.8

14

4.5

PD5/16-03

PD8-03

8

R3/8

10

57

22.8

17

4.5

PD5/16-04

PD8-04

8

R1/2

11

58

22.8

21

4.5

PD3/8-01

PD10-01

10

R1/8

8

64.2

38.3

17

4.5

PD3/8-02

PD10-02

10

R1/4

10

67

38.3

17

4.5

PD3/8-03

PD10-03

10

R3/8

10

66

28.3

17

4.5

PD3/8-04

PD10-04

10

R1/2

11

67

28.3

21

4.5

PD1/2-01

PD12-01

12

R1/8

8

67

29.6

19

5

PD1/2-02

PD12-02

12

R1/4

10

68.8

29.6

19

5

PD1/2-03

PD12-03

12

R3/8

10

68.8

29.6

19

5

PD1/2-04

PD12-04

12

R1/2

11

70

29.6

21

5

PD14-03

16

R3/8

12

35

24

4

PD14-04

16

R1/2

15

85

35

24

4

نام/قسم

انٹرفیس ڈھانچے کی تفصیل

ٹی (PD) چلائیں

مرکزی ہوا کا بہاؤ سیدھا ہے ، اور شاخوں کو عمودی طور پر آگے بڑھایا جاتا ہے

برانچ ٹی (پی بی)

دو انٹرفیس دائیں زاویوں پر جڑے ہوئے ہیں ، ایک "ٹی" کی شاخ پر

برابر ٹی

ایک ہی سائز کے ساتھ تین بندرگاہیں
