مکینیکل بٹن کنٹرول والو

علامت

والو کی قسم

آپریشن کا طریقہ

خصوصیات

درخواست

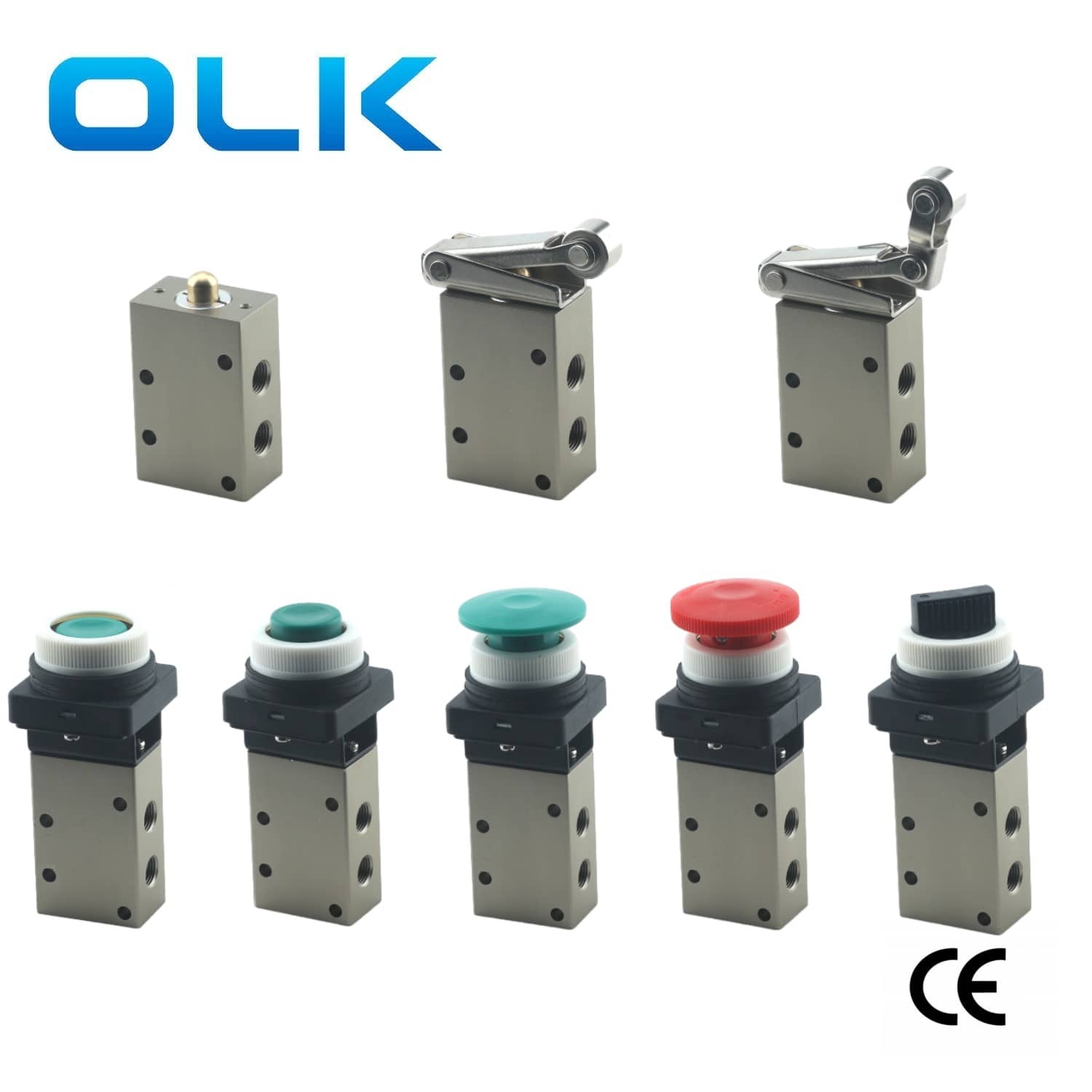

OLK مکینیکل والو ماڈل

بنیادی قسم کے مکینیکل والو

جب کوئی بیرونی قوت نہیں ہے تو والو کور کو دوبارہ ترتیب دیں۔ جب پش چھڑی کو بیرونی قوت کے ذریعہ دبایا جاتا ہے تو ، پش راڈ والو کور سے رابطہ کرتا ہے اور R پورٹ پر مہر لگاتا ہے ، اور پھر P-A کو منسلک کرنے کے لئے والو کور کو دباتا ہے

سادہ آپریشن ، سوئچ کرنے کے لئے پش ، دوبارہ ترتیب دینے کے لئے جاری کریں

عام طور پر سامان انچنگ ، ​​دستی کنٹرول اور سادہ حد سوئچ کے لئے استعمال کیا جاتا ہے

JMJ -00 ، JM322 ، MV522 ، MV322 ، MOV321 ، CM3B ، VM131-01-00 ، VM133-M5-001 ، VM230-02-00 ، VM230-02-00 ، VM430-01-01-00 ، S3B-M5 ، S3B-06 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-08 ، M3B-06 ، M3B-210-08 ، M5B-1110-06 ، M5B-210-06 ، M5B-210-08 ، XQ250610 ، XQ230610 ، XQ250410 ، XQ230410 ،

سیدھے پلنجر ٹائپ میچینیکل والو

اسپول پر براہ راست طاقت

اعلی محوری قوت کا مقابلہ نہیں کرسکتا

work جب کامپیس اوپر سے نیچے تک گرتا ہے تو متحرک ہوتا ہے۔

· عمودی لفٹنگ میکانزم اختتامی پوزیشن کا پتہ لگاتا ہے۔

· اوپر کی حد کا پتہ لگانا۔

VM130-01-05 ، VM132-M5-05

رولرپلنگرمیچینیکل والو

والو کی پش راڈ کے اوپری حصے میں ایک رولر شامل کیا جاتا ہے۔  تصادم کے بلاک کو رولر کے ساتھ ساتھ متنازعہ طور پر رابطہ کرنا ، اور پھر رولر فورس کو پش چھڑی میں منتقل کرتا ہے

ایڈجسٹ رولر آرم لچکدار ٹرگر زاویہ اور مضبوط موافقت کے ساتھ رولر لیور والو

عام طور پر لائن ، خودکار ٹولنگ ، سلنڈر اسٹروک کا پتہ لگانے اور حد کنٹرول پہنچانے کے لئے استعمال کیا جاتا ہے۔

CM3V-06 ، VM130-01-06 ، S3V-M5 ، S3V-06 ، S3V-08 ،

ٹوگل لیور ٹائپ والو

دو پوزیشنوں کے مابین والو کور کو تبدیل کرنے کے ل The ٹگگل لیور لیفٹ اور دائیں ہاتھ سے کھینچیں ، تاکہ آن آف/الٹ جانے کا احساس ہوسکے

بار بار سوئچنگ کے لئے لیور ڈیزائن ٹوگل کریں

دستی سوئچنگ سلنڈر ایکشن کے لئے نیومیٹک ٹولنگ فکسچر ، چھوٹے پروڈکشن کا سامان ، سامان کمیشننگ مرحلہ ،

CM3Y-06 ، VM130-01-08

رولر لیور مکینیکل والو

پش چھڑی کے نیچے کی طرف دباؤ بڑھانے کے لئے لیور کا استعمال کریں

دو جہتی ٹرگر: رولر والو جسم کے اوپری حصے پر واقع ہے ، اور دونوں اطراف کی مکینیکل حرکت والو کو متحرک کرسکتی ہے۔ باہمی حرکت کے ل suitable موزوں: خاص طور پر لکیری سلائیڈ ٹیبل کے لئے موزوں اور پش راڈ کے دونوں سروں کو باہمی حرکت کے دوران سگنل کو متحرک کرنے کے لئے۔

پروڈکشن لائن کی سفری حد ، خود کار طریقے سے باہمی تعل .ق کا پتہ لگانے اور مکینیکل روابط۔

JMJ-07 ، JM322R (JM-07) ، MV522R (MV-09) ، MV322R ، MOV321R (MOV-02) ، CM3R ، VM131-01-01-01 1 ، VM133-M5-01 ، VM230-01-01 ، VM230-01-01 ، VM230-01-01 ، VM230-01-01 ، VM230-01-01 S3R-06 ، S3R-08 ، M3R-1110-06 ، M3R- 210-06 ، M3R-210-08 ، M5R-110-06 ، M5R-21-06 ، M5R-2341-08 ، K23JC3-L6 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، XQ250612 ، S3R-M5 ، S3R-06 ، S3R-08 ، M3L-1110-06 ، M3-210-06 ، M3L-2110-0

ایک راستہ رولر لیور ٹائپ مکینیکل والو

جب مکینیکل تصادم کا بلاک آگے بڑھتا ہے تو ، والو کور نیچے دب جاتا ہے۔ تصادم کا بلاک رولر سے گزرتا ہے ، اور والو کور اسپرنگ فورس کے ذریعہ واپسی کرتا ہے۔ جب تصادم کا بلاک لوٹتا ہے ، جیسا کہ سر پر چھوٹا لیور جھکا جاسکتا ہے ، جب رولر لوٹتا ہے تو والو کور حرکت نہیں کرتا ہے ، اور والو الٹ نہیں ہوتا ہے۔

لوپ میں رکاوٹ سگنل کو ختم کرنے کے لئے والو کا آؤٹ لیٹ آؤٹ پٹ پلس سگنل استعمال کیا جاتا ہے

movement نقل و حرکت کی سمت کو محدود کرنے کے انتظامات ، جیسے۔ ورک پیس کو صرف ایک سمت میں ٹرگر کو آگے بڑھانے کی اجازت دینا۔

reverse الٹا حرکت کی صورت میں متحرک ہونے سے بچنے کے لئے خودکار کھانا کھلانے کا نظام۔

safety غلط استعمال کے خطرے کو کم کرنے کے لئے سیفٹی کنٹرول کے مقامات۔

JMJ-08L ، JM-08L ، MV522L ، MV322L ، CM3L ، VM131-01-02 ، VM133-M5-02 ، VM230-02-02S ، VM430-01-02S ، S 3L-M5 ، S3L-06 ، S3L-08 ، M3L-1110-06 ، M3L-210-06 ، M3L-210-08 ، M5L-110-06 ، M5L-210-06 ، M5L-210-08 ،
