3 راستہ VM430 سیریز مکینیکل والو

اویلییکائی (او ایل کے) 3/2 وے VM430 سیریز میکانکی والو۔

دونوں N.C. اور N.O. اختیارات دستیاب ہیں۔

کسی بھی بندرگاہ کو پائپنگ کے لئے استعمال کیا جاسکتا ہے۔

راستہ کے شور کو کم کرنے اور اس کے گردونواح پر اس کے اثرات کو کم سے کم کرنے کے لئے موثر اقدامات اٹھائے جاسکتے ہیں۔

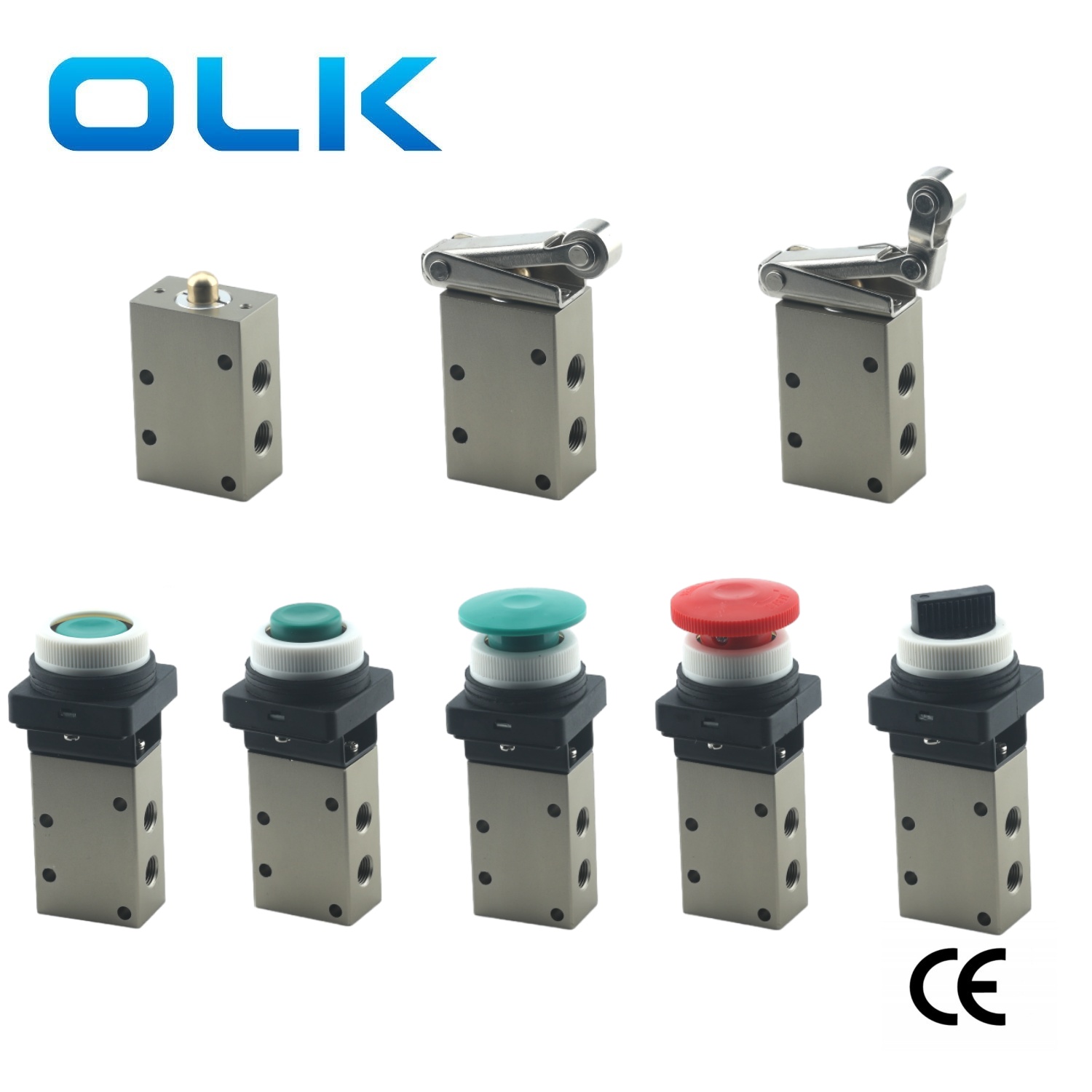

-بنیادی قسم (VM430-01-00)

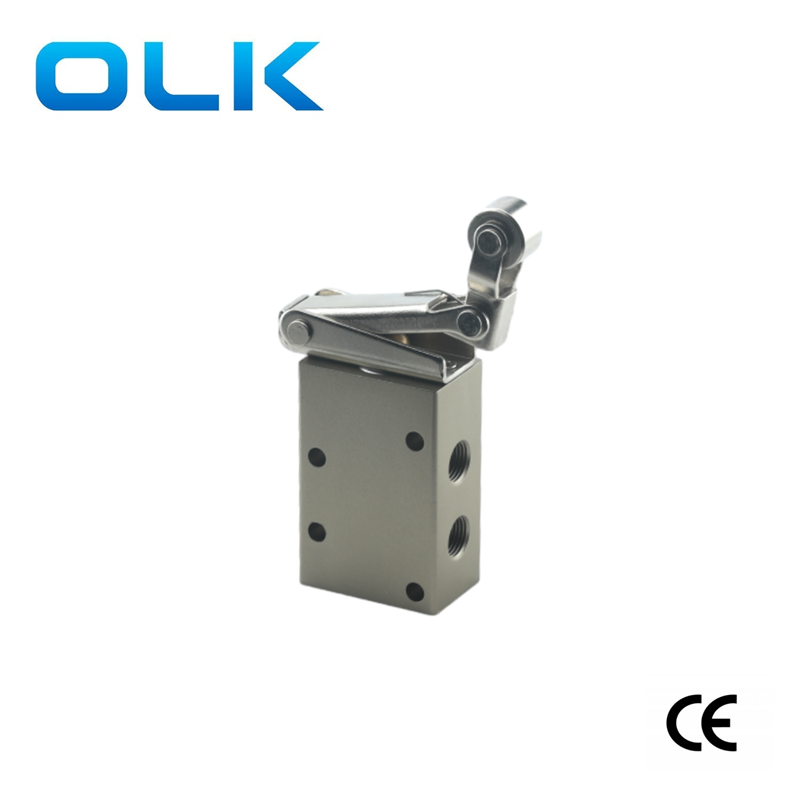

-ون وے رولر قسم (VM430-01-02S)

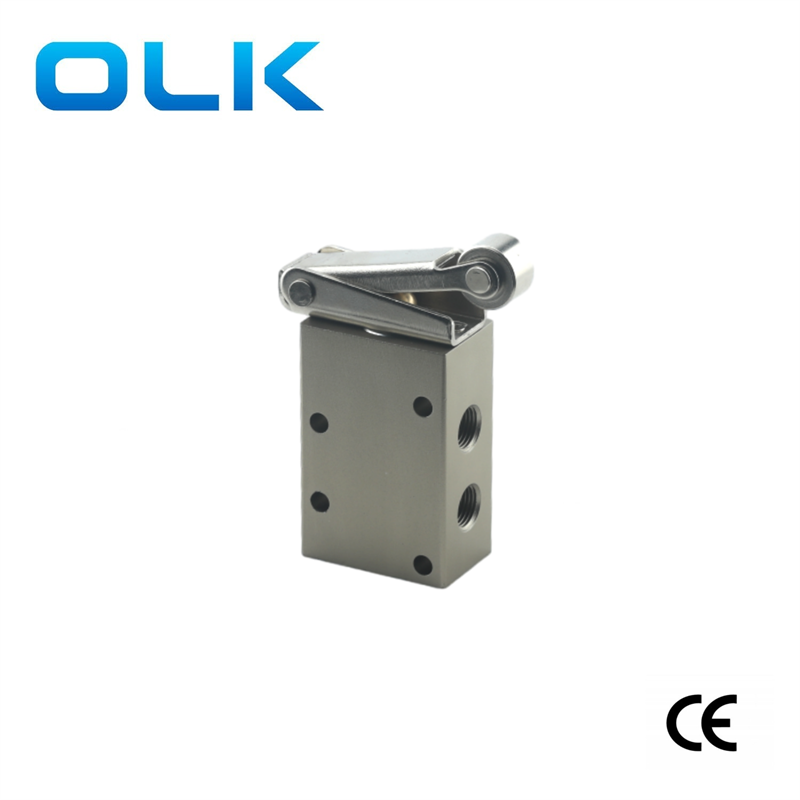

-رولر قسم (VM430-01-01)

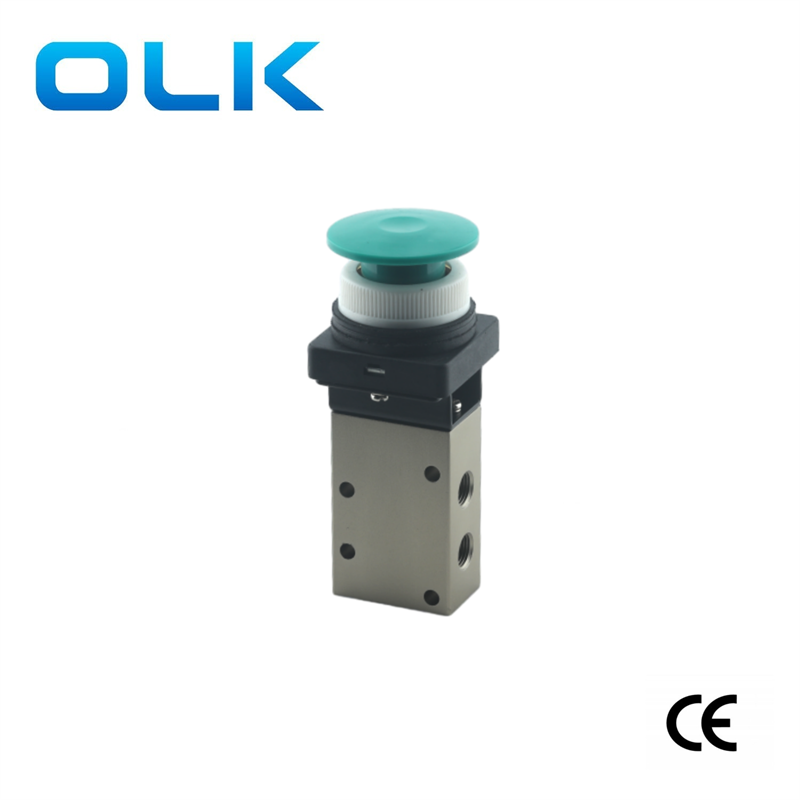

-مشروم کا بٹن (VM430-01-30)

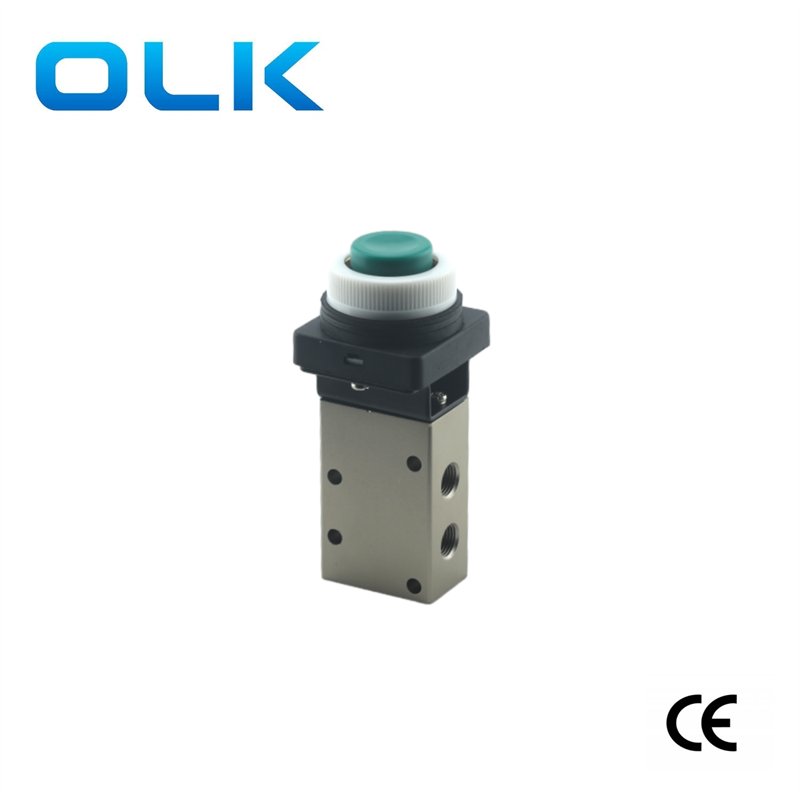

-توسیعی پش بٹن (VM430-01-32)

-فلش پش بٹن (VM430-01-33)

-ای اسٹاپ بٹن (VM430-01-37)

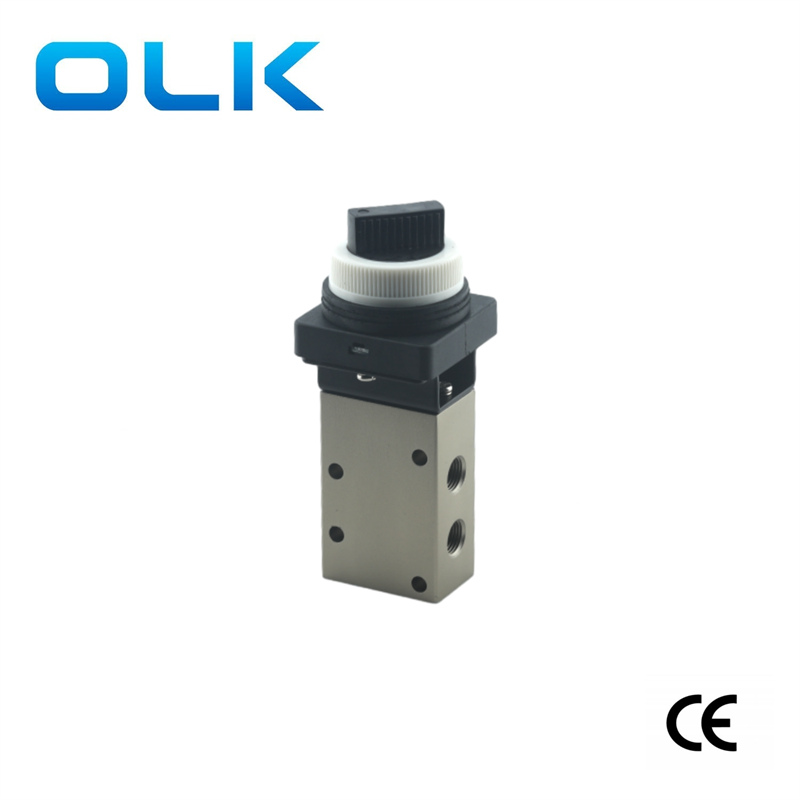

-سلیکٹر نوب (VM430-01-34)

مکینیکل کنٹرول دشاتمک والو: VM430 لیور رولر قسم پش چھڑی پر نیچے کی طرف دباؤ بڑھانے کے لئے لیور کا استعمال کرتا ہے۔

اس طرح کی قسم ، جسے سنگل ایکشن لیور رولر قسم کے نام سے بھی جانا جاتا ہے ، مندرجہ ذیل کام کرتا ہے: جب مکینیکل اسٹرائیکر آگے بڑھتا ہے تو ، یہ اسپل کو نیچے دھکیل دیتا ہے۔ ایک بار جب اسٹرائیکر رولر سے گزر جاتا ہے تو ، اسپل اسپرنگ فورس کے ذریعہ اپنی اصل پوزیشن پر واپس آجاتا ہے۔ جب اسٹرائیکر پیچھے ہٹ جاتا ہے تو ، سامنے کا چھوٹا سا لیور موڑ سکتا ہے ، جس کی وجہ سے رولر اسپول کو حرکت دیئے بغیر پیچھے ہوجاتا ہے ، جس سے والو کو سمت سوئچ کرنے سے روکتا ہے۔ اس قسم کا والو آؤٹ لیٹ پر پلس سگنل کو آؤٹ کرتا ہے اور عام طور پر سرکٹس میں مداخلت کے سگنل کو ختم کرنے کے لئے استعمال ہوتا ہے ، سسٹم کو آسان بناتا ہے۔ مینوئل کنٹرول دشاتمک والو: ایک VM430 دستی کنٹرول دشاتمک والو ہاتھ یا پیر کے ذریعہ اسپل کو تبدیل کرنے کے لئے کام کیا جاتا ہے۔ مکینیکل کنٹرول والو سے واحد ساختی فرق ایکٹیویشن میکانزم میں ہے۔

دستی کنٹرول والوز کے ایکٹیویشن میکانزم میں پش بٹن کی اقسام (مشروم ، توسیعی ، اور فلیٹ) ، نوب کی قسم اور لاک کی قسم شامل ہیں۔

نوب قسم ، لاک قسم ، اور پش پل کی اقسام میں پوزیشن ہولڈنگ فنکشن یا سیلف ہولڈنگ فنکشن ہوتا ہے ، جسے بعض اوقات بیسٹ ایبل فنکشن کہا جاتا ہے۔ اس کا مطلب یہ ہے کہ ایک بار والو کو تبدیل کرنے کے بعد ، دستی فورس کو ہٹانے کے بعد بھی یہ اپنی پوزیشن برقرار رکھتا ہے۔ اپنی پوزیشن کو تبدیل کرنے کے ل an ، ایک مخالف قوت کا اطلاق ہونا ضروری ہے۔

پش بٹن کی اقسام ، تاہم ، انعقاد کا فنکشن نہیں ہوتا ہے۔ جب ایکٹیویشن فورس کو ہٹا دیا جاتا ہے تو ، اسپل اسپرنگ فورس کے ذریعہ اپنی اصل پوزیشن پر واپس آجاتا ہے ، جو ایک مونوسٹ ایبل فنکشن کے نام سے جانا جاتا ہے۔

3 وے VM430 سیریز مکینیکل والو جنرل پیرامیٹرز
