Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

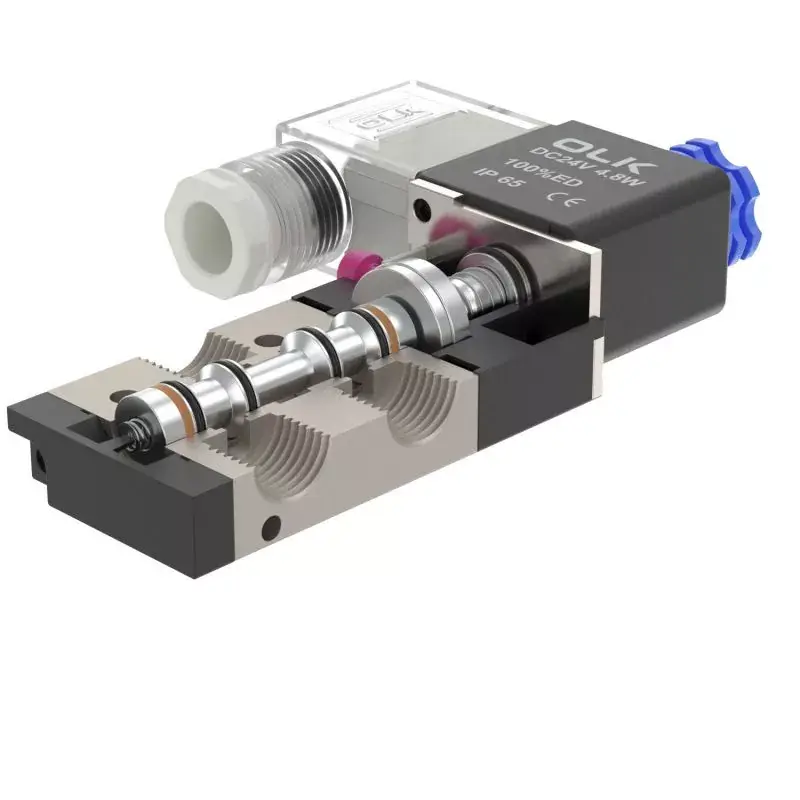

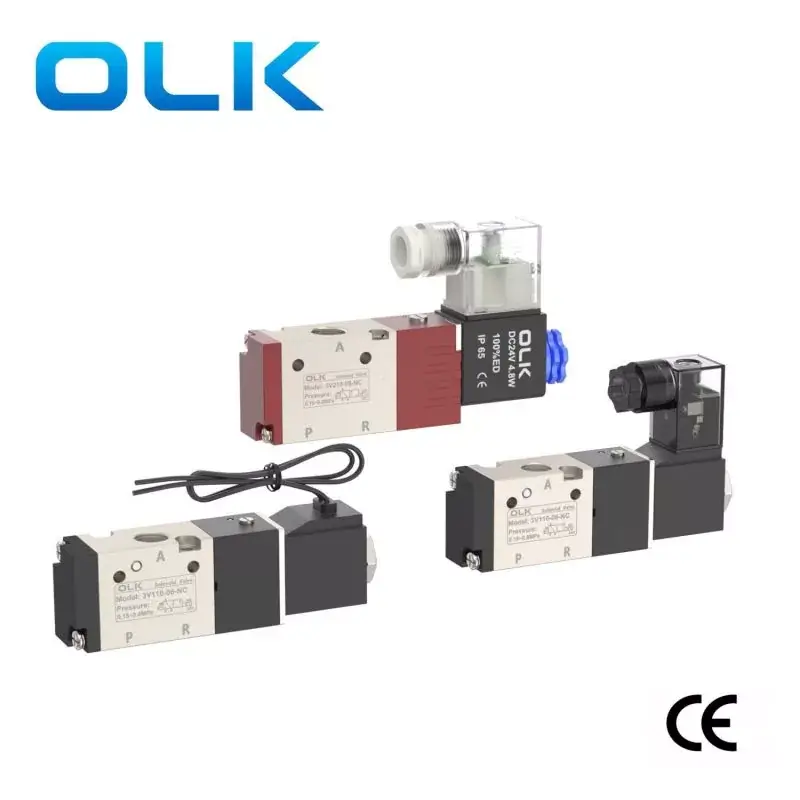

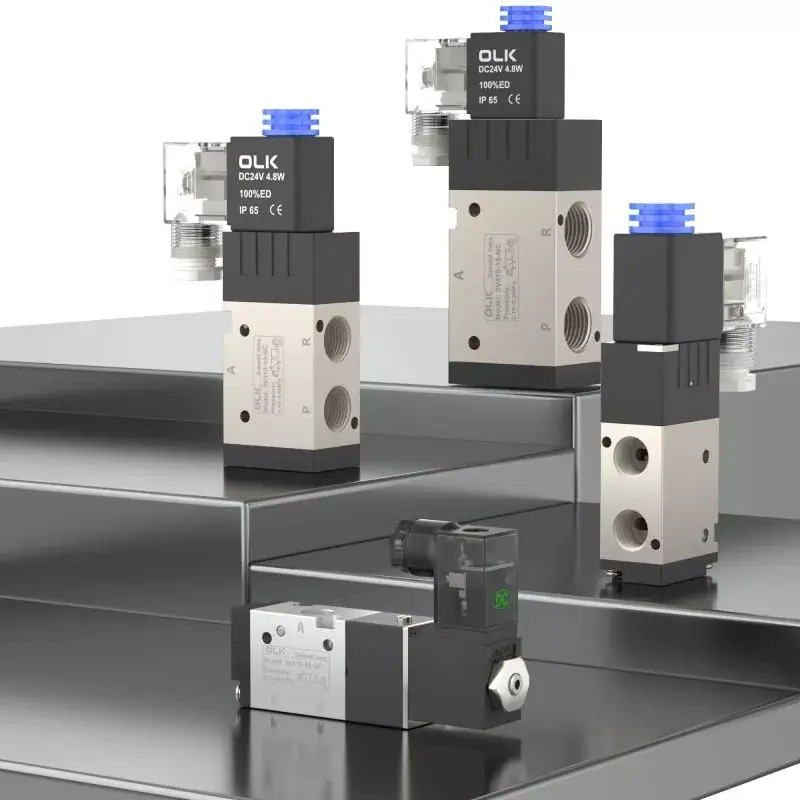

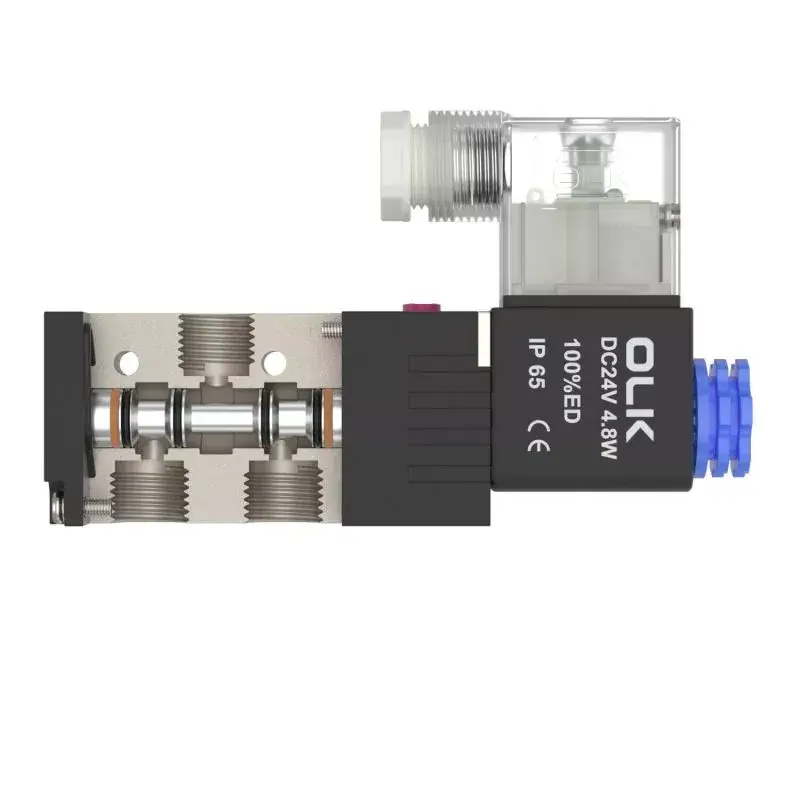

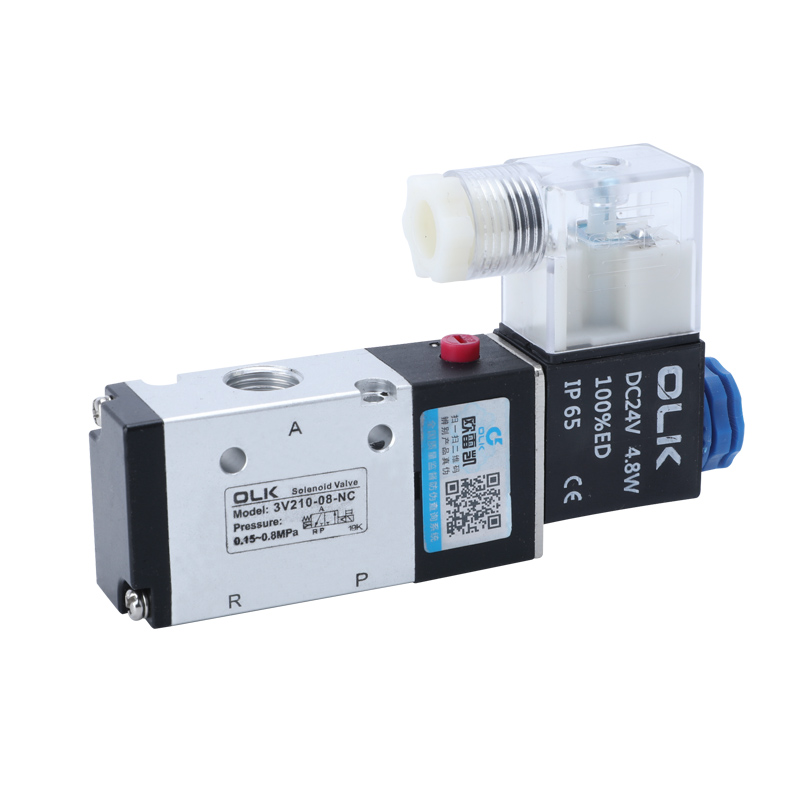

3/2 wayاویلییکائی (او ایل کے) 3V سیریز سولینائڈ والو 3 وے ، کا تعلق پائلٹ سے چلنے والے سولینائڈ دشاتمک والو کیٹیگری سے ہے ، جس میں تیز رفتار ردعمل کی رفتار اور قابل اعتماد آپریشن کی خاصیت ہے ، جو سنگل اداکاری کے سلنڈروں کو کنٹرول کرنے کے لئے موزوں ہے۔ والو باڈی سنکنرن مزاحم ، اعلی درجہ حرارت سے بچنے والے ایلومینیم کھوٹ سے بنا ہے ، جس سے یہ مختلف سخت ماحول میں استعمال کے ل suitable موزوں ہے۔
اس کا مماثل صنعتی آٹومیشن منظرناموں ، جیسے سیال کنٹرول اور مختلف خودکار پروڈکشن لائنوں ، نیومیٹک آلات ، طبی آلات وغیرہ پر تبادلوں کے ساتھ مل سکتا ہے۔
علامت:
آرڈر کوڈ
3V
1
10
6
نہیں
A
ماڈل
کوڈ
والو کی قسم
بندرگاہ کا سائز
ایکشن کی قسم
وولٹیج
غیر: DIN قسم
3V: 2 پوزیشن 3 وے سولینائڈ والو
1: 100 سیریز
10: سنگل ایکٹنگ سولینائڈ ولوی 3/2 راستہ
M5: M5
نہیں: عام طور پر بند
AC220V
L: لائن کی قسم
2: 200 سیریز
20: ڈبل اداکاری سولینائڈ والو 3/2 راستہ
06: G1/8
نہیں: عام طور پر کھلا
AC110V
3: 300 سیریز
08: G1/4
AC24V
4: 400 سیریز
10: G3/8
AC36V
15: G1/2
DC12V
DC24V
1. براہ راست اداکاری کی تشکیل ، ذمہ دار سوئچنگ ؛
2. عام طور پر بند اور عام طور پر کھلی اقسام کے لئے دستیاب اختیارات۔
3. سماکشیی شٹ آف ڈھانچہ ، عمدہ سگ ماہی ، بہاؤ کی بڑی شرح ؛
4. تیل کی چکنا کرنے کی ضرورت نہیں ؛
5. آسان تنصیب اور ڈیبگنگ کے لئے دستی آلہ سے لیس ؛
6. انتخاب کے لئے متعدد معیاری وولٹیج گریڈ دستیاب ہیں۔
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
ایکشن |
پائلٹ کی قسم |
|
پوزیشنوں کی تعداد |
دو پوزیشن تین راستہ |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
0.15∼0.8 (21 ~ 114) |
|
گارنٹیڈ پریشر مزاحمت |
1.5MPA (215psi) |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
معیاری وولٹیج |
AC220V ، AC110V ، AC24V ، DC24V ، DC12V |
|
وولٹیج کی حد کا استعمال کریں |
AC: ± 15 ％ DC: ± 10 ％ |
|
تحفظ کی سطح |
IP65 (DIN40050) |
|
گرمی کے خلاف مزاحمت گریڈ |
کلاس بی |
|
کنکشن کی قسم |
DIN ساکٹ کی قسم ، دکان کی قسم |
|
جوش و خروش کا وقت |
0.05 سیکنڈ یا اس سے کم |
|
ماڈل |
پورٹ قطر |
کام کا درجہ حرارت ° C |
زیادہ سے زیادہ آپریٹنگ فریکوئنسی |
بہاؤ کراس سیکشنل ایریا ملی میٹر (سی وی ویلیو) |
بجلی کی کھپت |
|
3V110-M5 |
ایم 5 |
-20∼70 |
5 بار/سیکنڈ |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
ایم 5 |
-20∼70 |
5 بار/سیکنڈ |
5.5 (0.31) |
AC: 3VA DC: 3W |
|

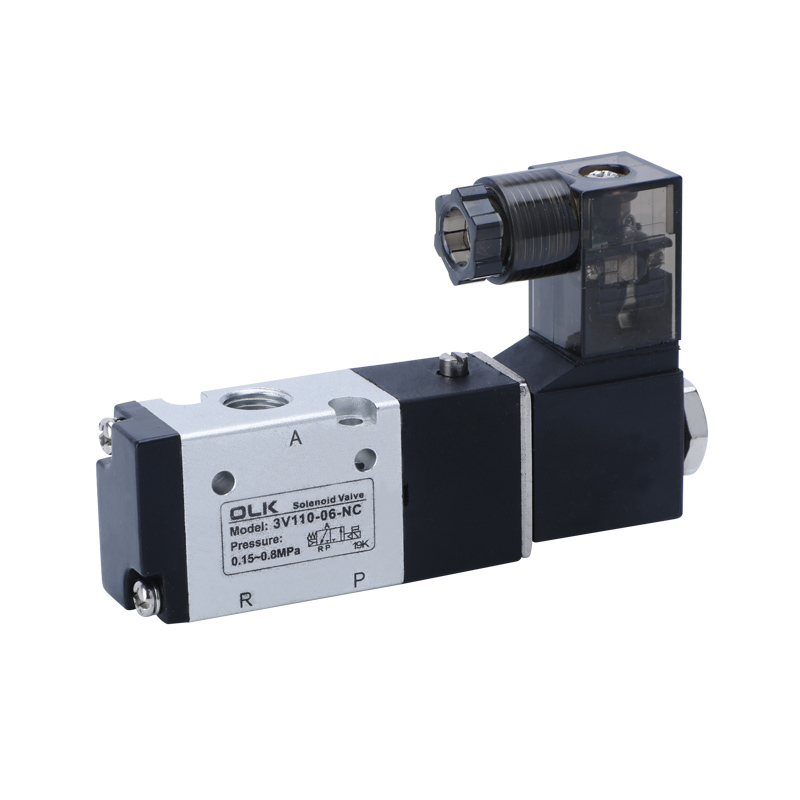

3V110-06 |
G1/8 |
-20∼70 |
5 بار/سیکنڈ |
12.0 (0.67) |
AC: 3VA DC: 3W |
|

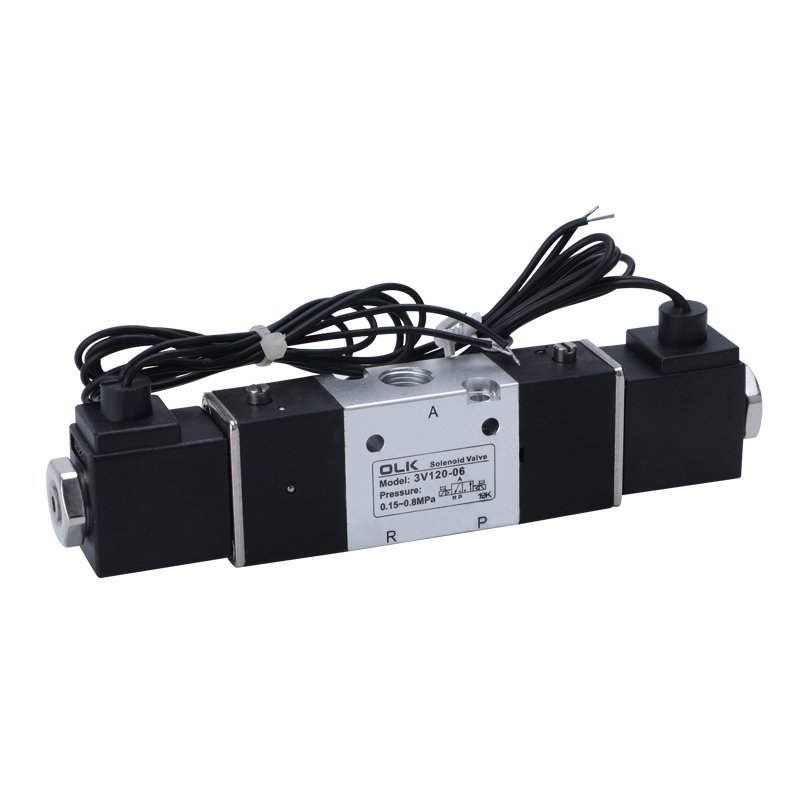

3V120-06 |
G1/8 |
-20∼70 |
5 بار/سیکنڈ |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
-20∼70 |
5 بار/سیکنڈ |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
-20∼70 |
5 بار/سیکنڈ |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V210-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
-20∼70 |
5 بار/سیکنڈ |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|

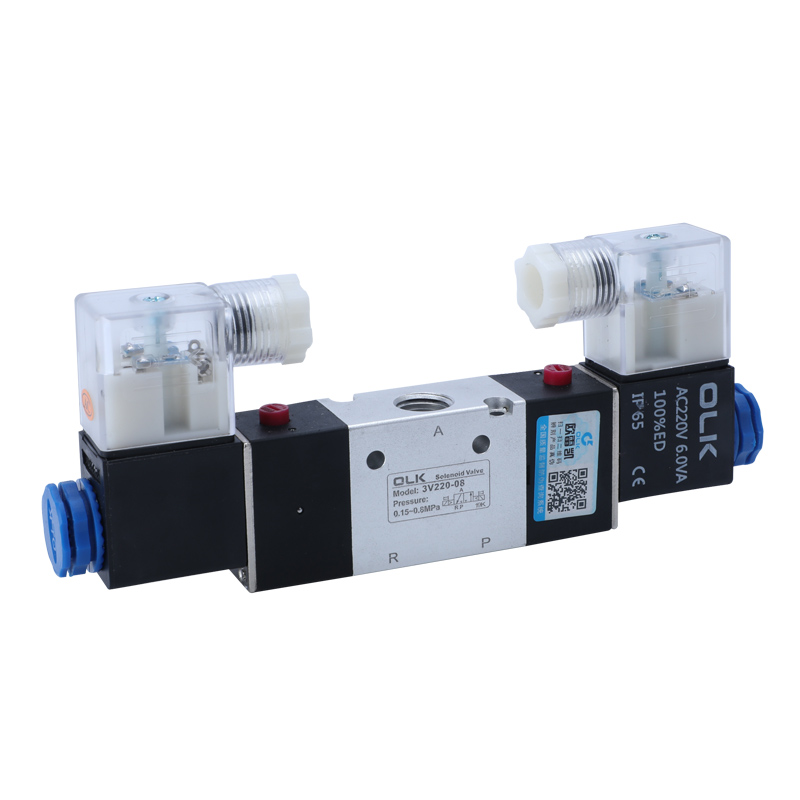

3V220-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
-20∼70 |
5 بار/سیکنڈ |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
-20∼70 |
5 بار/سیکنڈ |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
-20∼70 |
5 بار/سیکنڈ |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
انٹیک = آؤٹ لیٹ = G3/8 |
-20∼70 |
5 بار/سیکنڈ |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
انٹیک = آؤٹ لیٹ = G3/8 |
-20∼70 |
5 بار/سیکنڈ |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
انٹیک = آؤٹ لیٹ = G1/2 |
-5∼60 |
3 بار/سیکنڈ |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
انٹیک = آؤٹ لیٹ = G1/2 |
-5∼60 |
3 بار/سیکنڈ |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
