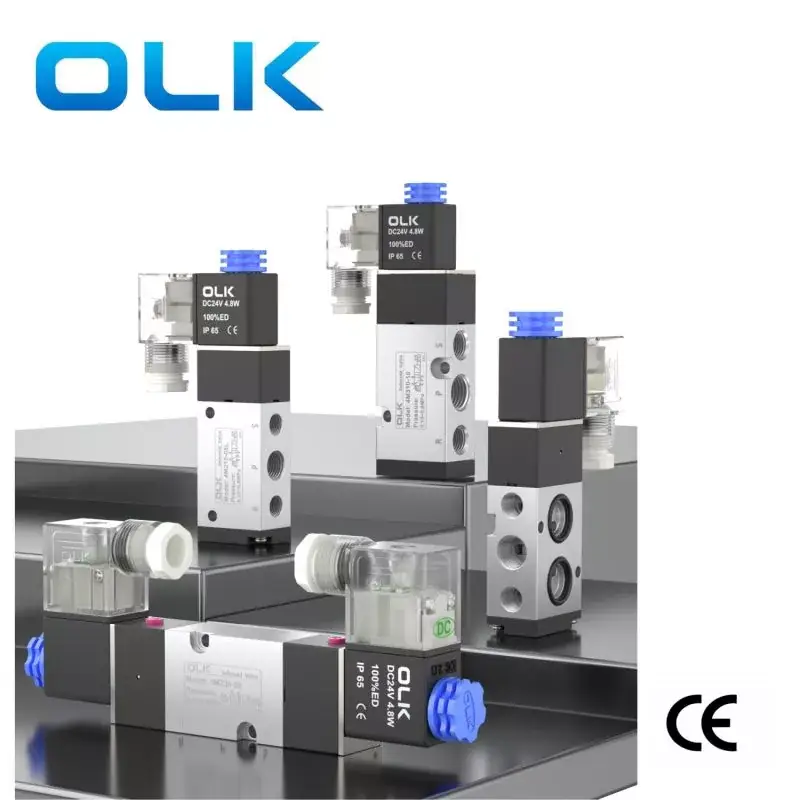

اویلییکائی (او ایل کے) 4 ایم براہ راست فروخت دو مقامات پانچ طرفہ سولینائڈ دشاتمک والوز پائلٹ سے چلنے والے کنٹرول کا استعمال کرتے ہیں ، جس میں تیز رفتار ردعمل کی رفتار اور قابل اعتماد آپریشن شامل ہے ، جو ڈبل اداکاری والے سلنڈروں کو کنٹرول کرنے کے لئے موزوں ہے۔ کنڈلی ED لوگو کے ساتھ آتی ہے ، جس سے توسیع شدہ مدت تک مستقل توانائی پیدا ہوتی ہے۔ ڈبل ہیڈ دو پوزیشن سولینائڈ والو میں میموری کا فنکشن ہوتا ہے۔ گاڑھا والو جسم سطح کی سختی کو بڑھانے کے لئے سخت آکسیکرن سے گزرتا ہے۔ استعمال سے پہلے ، براہ کرم والو اور پائپ لائن کا معائنہ کریں تاکہ یہ یقینی بنایا جاسکے کہ وہ والو کے معمول کے عمل کو متاثر کرنے سے بچنے کے لئے برقرار اور لیک فری ہیں۔

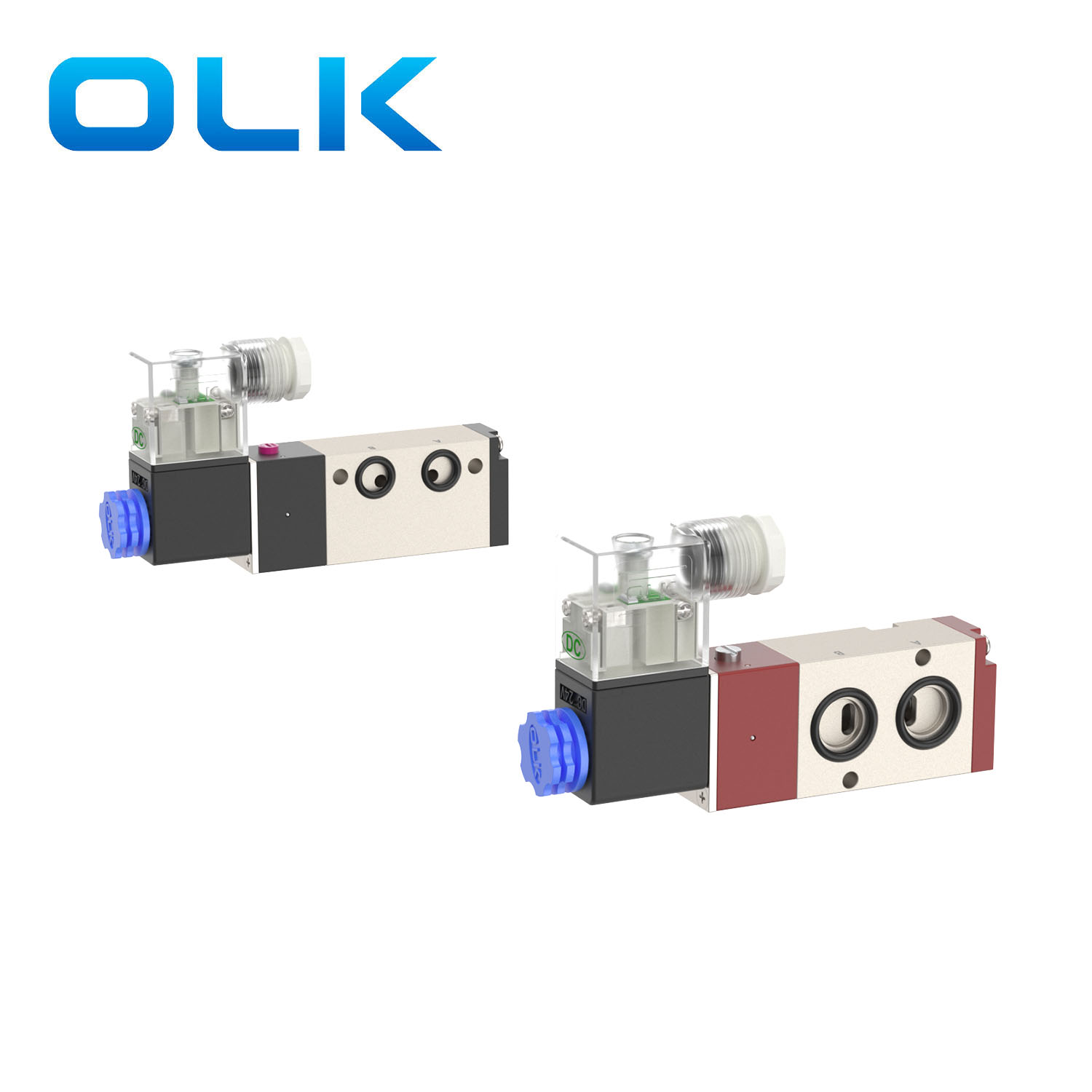

4M نمور سولینائڈ دشاتمک والو 4V سولینائڈ والو کا ایک مختلف قسم ہے ، جس میں 4V کی طرح ہی فنکشنل اصول ہے۔ مختلف تنصیب کی ضروریات کی بنیاد پر ، 4M سیریز سولینائڈ والو 5 وے نے کچھ انٹرفیس اور بڑھتے ہوئے سوراخ کے طول و عرض میں ترمیم کی ہے۔ اویلییکائی (او ایل کے) نیومیٹک کمپنی مختلف صارفین کی ضروریات کو پورا کرنے کے لئے متعدد وضاحتیں اور ماڈل پیش کرتی ہے ، جو حسب ضرورت خدمات فراہم کرتی ہے۔
اویلییکائی تیز رفتار ردعمل کی رفتار 4M نامور والو 5 وے سی ای سی سرٹیفکیٹ پروڈکٹ کی خصوصیات
1. اندرونی طور پر پائلٹ سے چلنے والا ڈھانچہ۔
2. پسٹن قسم کا ڈھانچہ ، عمدہ سگ ماہی اور جوابدہ ردعمل پر فخر کرتا ہے۔

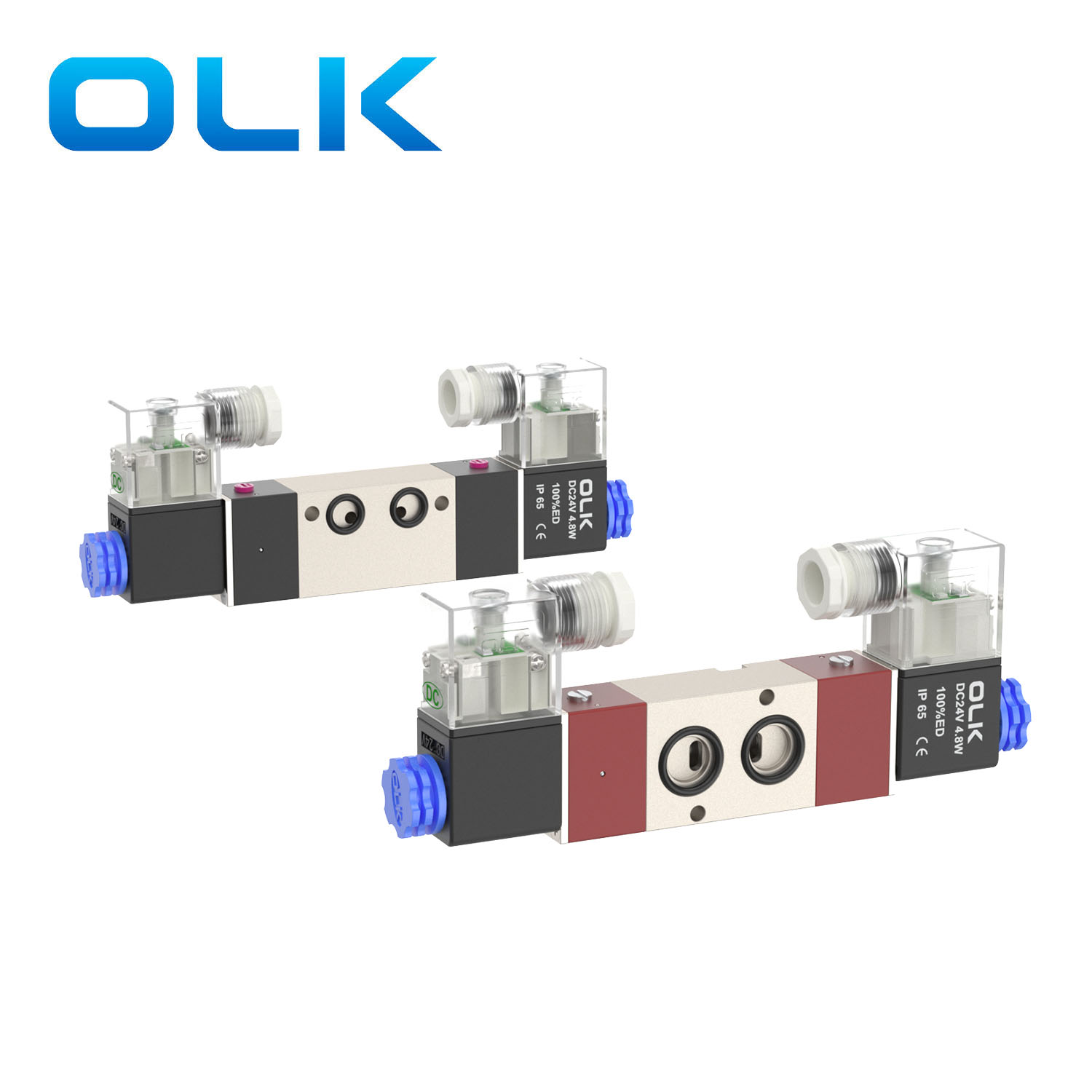

3. میموری فنکشن کے ساتھ ڈبل ہیڈ 2-پوزیشن سولینائڈ والو۔
4. اندرونی سوراخوں پر خصوصی تکنیکوں کے ساتھ عملدرآمد کیا جاتا ہے ، جس کے نتیجے میں کم سے کم رگڑ مزاحمت ، کم شروع ہوا کا دباؤ ، اور توسیع شدہ زندگی۔
5. چکنا کرنے کی ضرورت نہیں ہے۔
6. سائیڈ پلیٹ بڑھتے ہوئے ، والو ایکچوایٹر کے ساتھ براہ راست تعلق کو چالو کرنا۔
7. آسان تنصیب اور ڈیبگنگ کے لئے دستی آلہ سے لیس۔
8. وولٹیج AC220V ؛ AC110 AC AC24V ، DC24V ؛ انتخاب کے لئے DC12V۔

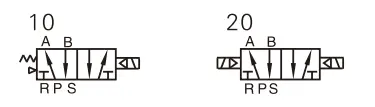

4M نمور والو علامت:
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
ایکشن |
پائلٹ کی قسم |
|
پوزیشنوں کی تعداد |
2 پوزیشن 5 راستہ |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
0.15∼0.8 (21 ~ 114) |
|
گارنٹیڈ پریشر مزاحمت |
1.5MPA (215psi) |
|
کام کا درجہ حرارت ° C |
-20∼70 |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
معیاری وولٹیج |
AC220V ، AC110V ، AC24V ، DC24V ، DC12V |
|
وولٹیج کی حد کا استعمال کریں |
AC: ± 15 ％ DC: ± 10 ％ |
|
بجلی کی کھپت |
AC: 6VA DC: 4.8W |
|
تحفظ کی سطح |
IP65 (DIN40050) |
|
گرمی کے خلاف مزاحمت گریڈ |
کلاس بی |
|
کنکشن کی قسم |
DIN ساکٹ کی قسم ، دکان کی قسم |
|
جوش و خروش کا وقت |
0.05 سیکنڈ یا اس سے کم |
|
ماڈل |
پورٹ قطر |
زیادہ سے زیادہ آپریٹنگ فریکوئنسی |
بہاؤ کراس سیکشنل ایریا ملی میٹر (سی وی ویلیو) |
|
4M210-06 |
انٹیک = G1/8 |
5 بار/سیکنڈ |
14.0 (0.78) |
|
4M220-06 |
انٹیک = G1/8 |
5 بار/سیکنڈ |
14.0 (0.78) |
|
4M210-08 |
انٹیک = G1/4 راستہ = G1/8 |
5 بار/سیکنڈ |
16.0 (0.89) |
|
4M220-08 |
انٹیک = G1/4 راستہ = G1/8 |
5 بار/سیکنڈ |
16.0 (0.89) |
|
4M310-08 |
انٹیک = G3/8 راستہ = G1/4 |
4/سیکنڈ |
25.0 (1.40) |
|
4M320-08 |
انٹیک = G3/8 راستہ = G1/4 |
4/سیکنڈ |
25.0 (1.40) |
|

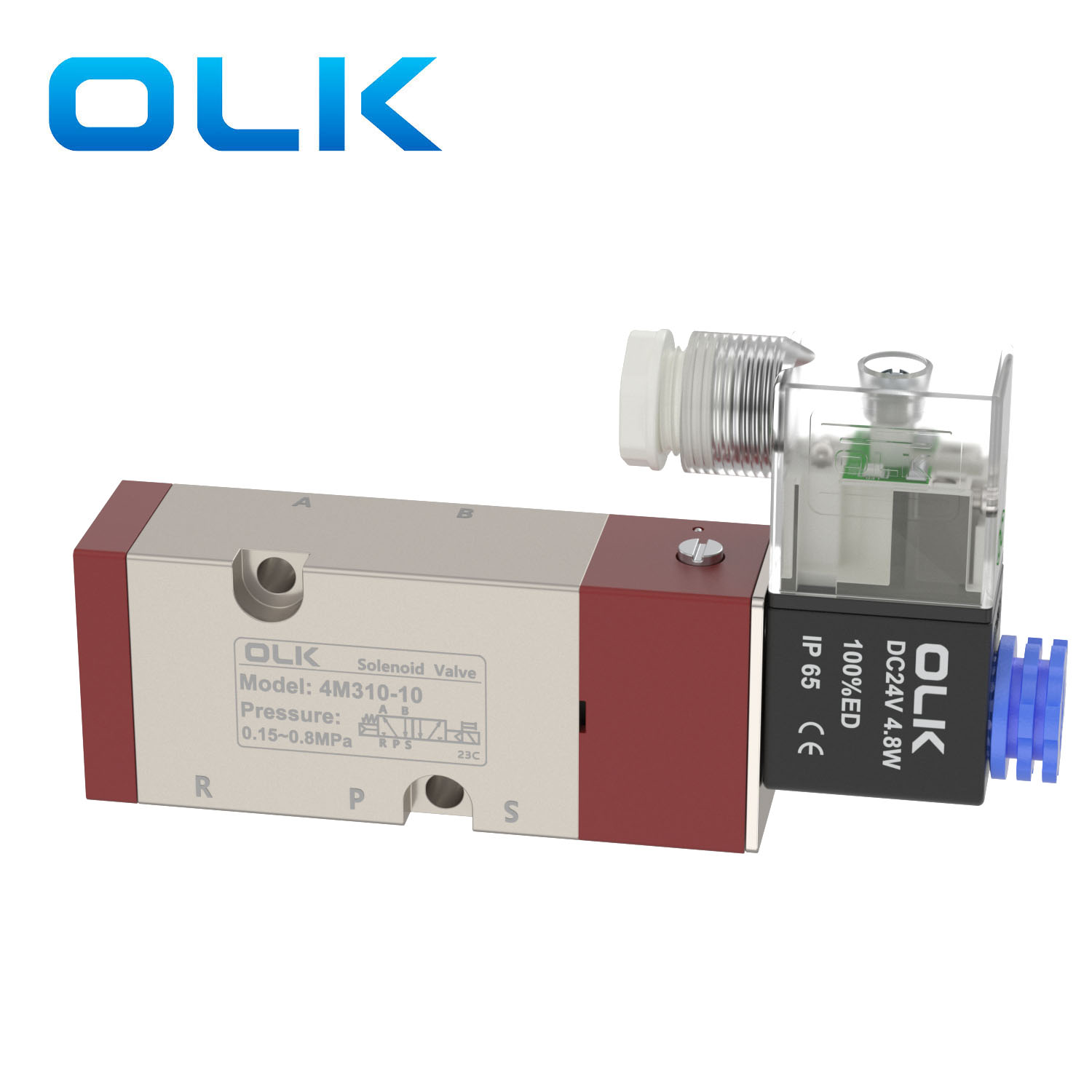

4M310-10 |
انٹیک = جی 1/4 |
4/سیکنڈ |
30 (1.68) |
|
4M320-10 |
انٹیک = جی 1/4 |
4/سیکنڈ |
30 (1.68) |
اس قسم کی 4V نمور والو یا 4V سیریز پلیٹ والو براہ راست والو ایکچوایٹرز (جیسے نیومیٹک ایکچوایٹرز) پر انسٹال کی جاسکتی ہے۔
عام طور پر نیومیٹک ایکچوایٹرز ، خاص طور پر تتلی والوز اور بال والوز کے افتتاحی اور بندش کو کنٹرول کرنے کے لئے استعمال کیا جاتا ہے۔
پہلے اس بات کو یقینی بنائیں کہ والو ایکچوایٹر میں نمور انٹرفیس اور انسٹالیشن ہول کا فاصلہ ہے۔ پھر 4M نمور سولینائڈ والو انلیٹ اور آؤٹ لیٹ بندرگاہوں کو ایکچوایٹر کے ساتھ سیدھ کریں اور انسٹالیشن سکرو کو سخت کریں۔
اس بات کو یقینی بنائیں کہ ہوا کا نظام درست ہے۔ فائنل طور پر ، یہ چیک کرنے کے لئے سولینائڈ والو کے دستی اوور رائڈ دبائیں کہ تتلی والو کا اسٹیئرنگ فنکشن درست ہے یا نہیں۔
1. کیا مطلب ہے 4V "نمور" والوز？
اس کی تنصیب کی سطح ، سکرو سوراخ کا سائز ، اور نیومیٹک انٹرفیس نمور کے معیارات کی تعمیل کرتے ہیں۔
2. والو ایکچوایٹر اور 4 وی نمور والو میں کیا فرق ہے؟
4V نمور سولینائڈ والو کنٹرول والو ایکٹیویٹر ورکنگ۔ والو ایکٹیویٹر کنٹرول تیتلی والو یا بال والو کام کرنا۔
3. ایکچوایٹر کے ذریعہ والو کو کنٹرول کرنے کا طریقہ کیسے کام کرتا ہے؟
سنگل قائم مقام ایکچوایٹر: سولینائڈ والو ہوادار ہے ، جو ایکٹیویٹر پسٹن کو منتقل کرنے کے لئے آگے بڑھاتا ہے ، اور اندرونی بہار خود بخود دوبارہ دوبارہ ہوجاتا ہے۔
ڈبل قائم مقام ایکچوایٹر: سولینائڈ والو دو ہوائی بندرگاہوں کو کنٹرول کرتا ہے ، اور ایکٹیویٹر پسٹن کو آگے یا پیچھے کی طرف دھکیل دیتا ہے تاکہ تتلی والو کے افتتاحی اور بند ہونے کو تبدیل کیا جاسکے۔
4. نیومیٹک ایکچوایٹر والو کیا ہے؟
نیومیٹک ایکچوایٹر والو ایک کنٹرول والو ہے جو کمپریسڈ ہوا کے ذریعہ چلتا ہے ، جو پائپ لائنوں میں سیال کے بہاؤ کو کھولنے ، بند کرنے یا منظم کرنے کے لئے استعمال ہوتا ہے۔
5. ایکٹیویٹرز کی تین اقسام کیا ہیں؟
نیومیٹک ایکچوایٹر ، الیکٹرک ایکچوایٹر ، ہائیڈرولک ایکچوایٹر
