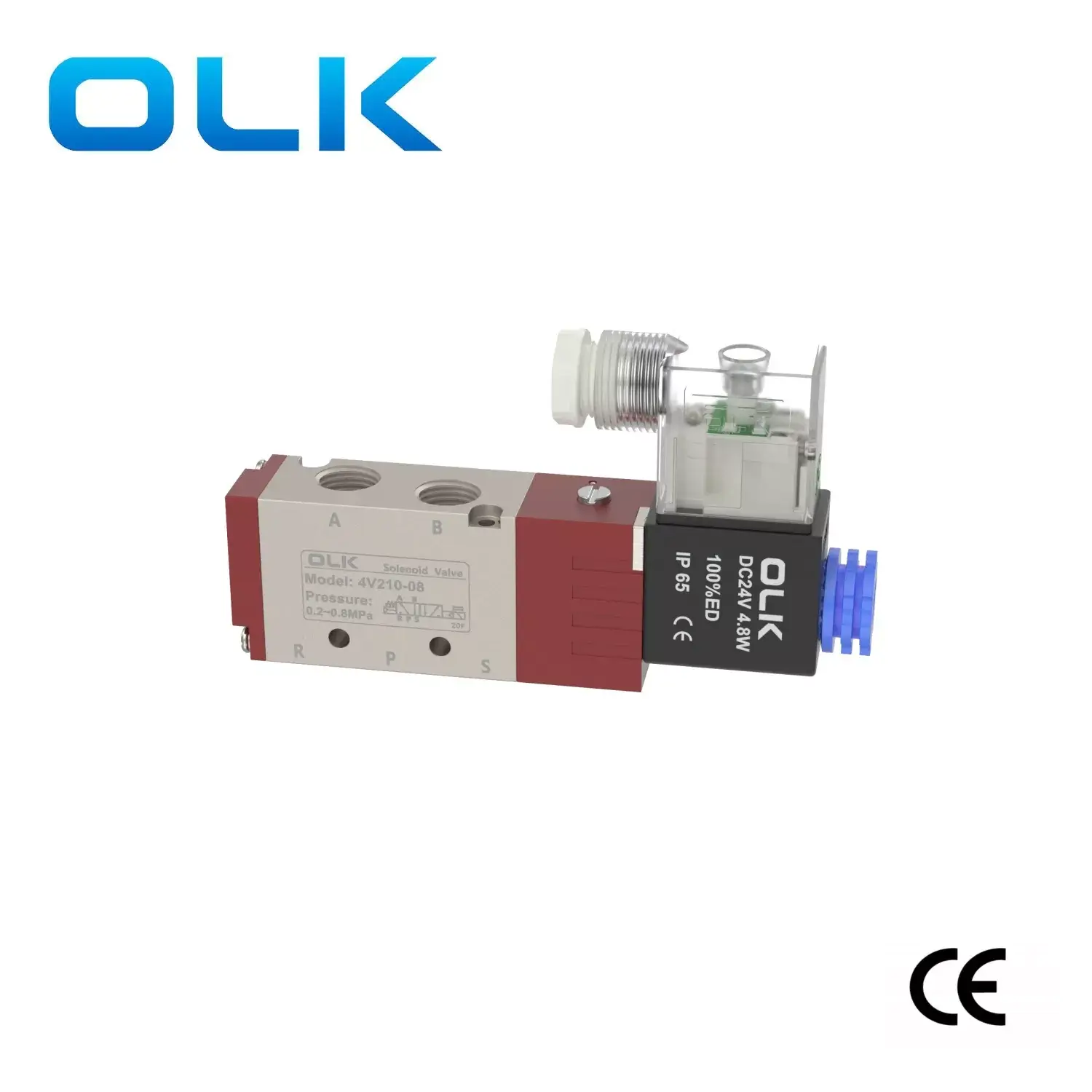

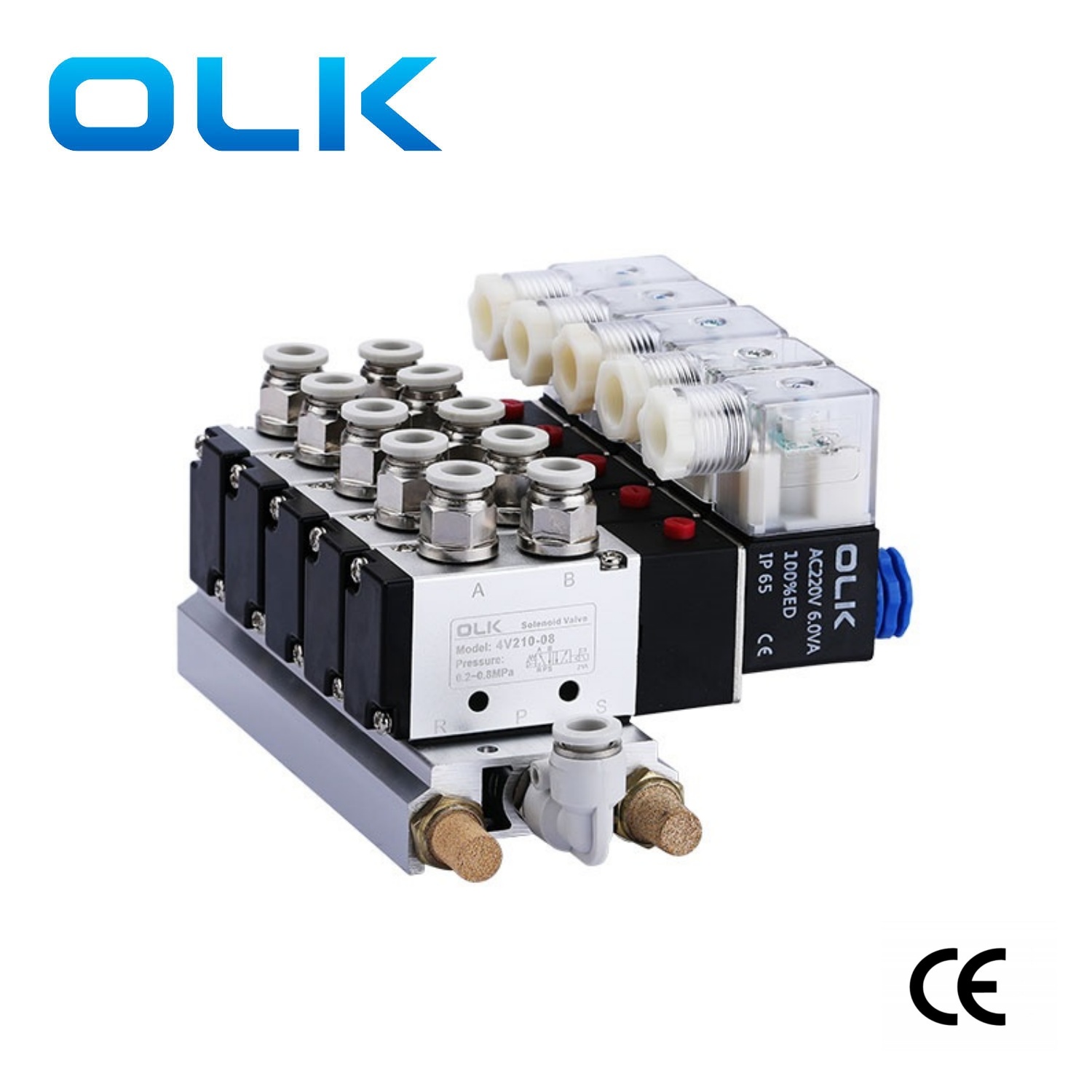

4V سیریز سولینائڈ والو 5 وے سولینائڈ والو کام کرنے والے میڈیم کی حیثیت سے ہوا کے لئے موزوں ایک سیال دشاتمک والو ہے۔

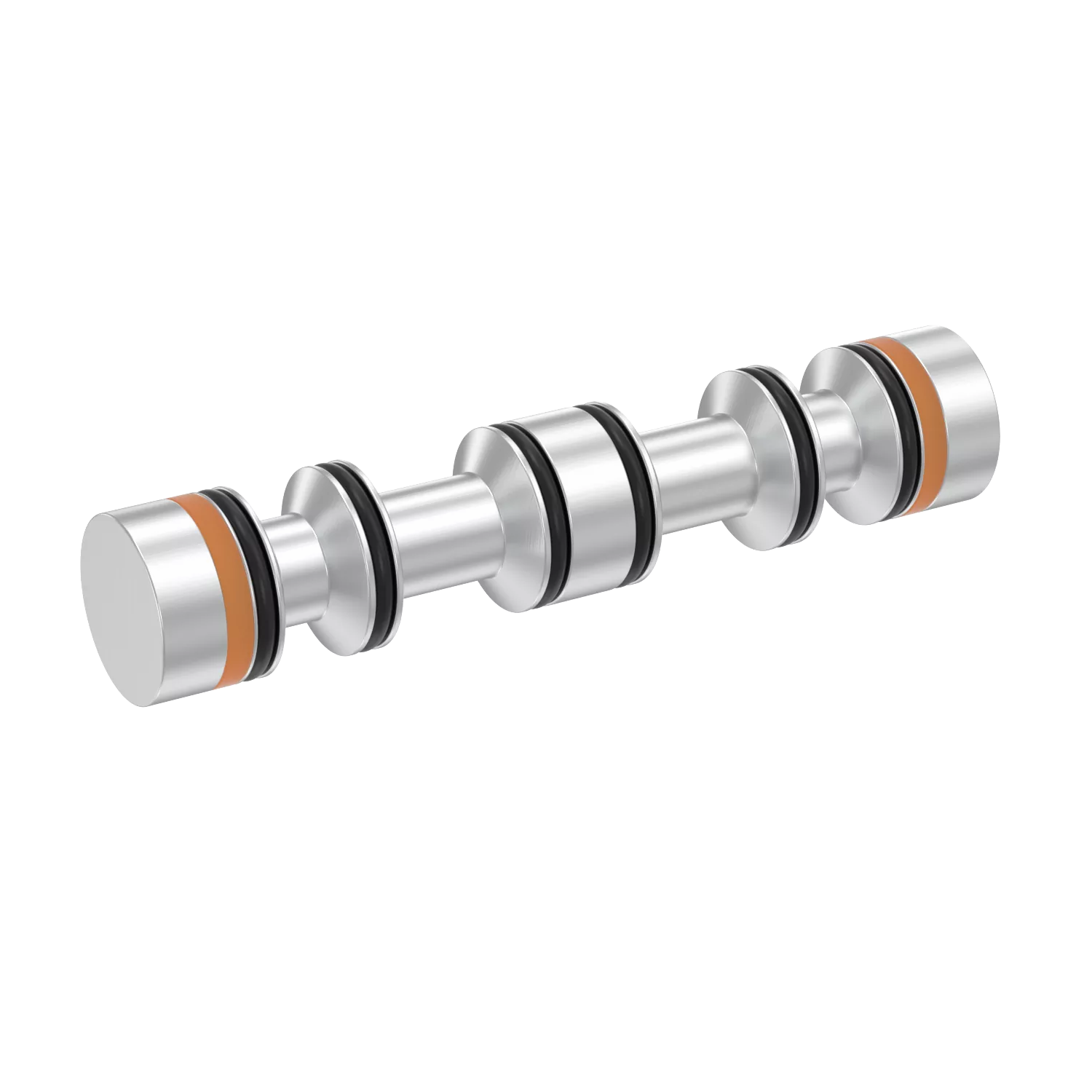

5 وے 4V سیریز سولینائڈ والو باڈی ایلومینیم کھوٹ سے بنی ہے اور اس میں اعلی معیار کے مواد شامل ہیں جیسے گریڈ اے ڈسٹ پروف پائلٹ ہیڈ ، دوستسبشی سگ ماہی کے اجزاء ، اور غیر آزادانہ چکنا کرنے والا تیل۔ یہ سخت کام کرنے والے ماحول میں اپنی فعالیت کو برقرار رکھ سکتا ہے۔ اس والو نے سخت EMC اور LVD تعمیل ٹیسٹنگ سے گذرا ہے اور سی ای سرٹیفیکیشن حاصل کیا ہے ، جس سے اعلی حفاظت اور معیار کے معیارات کو پورا کیا گیا ہے۔
پروڈکٹ اپنی مرضی کے مطابق ظاہری رنگوں کو قبول کرتا ہے ، جس سے صارفین کو پیچیدہ مربوط نظام کے ماحول میں مصنوعات کو جلدی سے شناخت کرنے کی اجازت ملتی ہے۔
4V سیریز سولینائڈ والوز کے لئے معیاری انٹرفیس M5 ، G1/8 ، G1/4 ، G3/8 ، G1/2 ہیں ، جو آسان تنصیب کے لئے مربوط سیٹوں میں دستیاب ہیں۔ مناسب وولٹیج پاور کا انتخاب کرنے کے ل application ، ایپلی کیشن کے مخصوص منظر نامے پر منحصر ہے ، آپریٹنگ وولٹیج کے لئے متعدد اختیارات موجود ہیں۔
The4V سیریز سولینائڈ والوز اوولیکائی (او ایل کے) مختلف صنعتی منظرناموں میں بڑے پیمانے پر استعمال ہوتی ہیں جیسے پیکیجنگ آٹومیشن ، میڈیکل مشینری ، ٹیکسٹائل کے سازوسامان ، جو آپ کی پروڈکشن لائن کے لئے قابل اعتماد حل فراہم کرتے ہیں۔
علامت:
| 4V | 2 | 10 | 08 | AC110V | سابقہ پی |
| ماڈل | کوڈ | والو کی قسم | بندرگاہ کا سائز | وولٹیج | وائرنگ کا طریقہ |
| 4V: 2 پوزیشن 5 وے /2 پوزیشن 5 وے سولینائڈ والو | 1: 100 سیریز | 10: سنگل سولینائڈ والو 5/2 راستہ | M5: M5x0.8 | A: AC22C | خالی: آپ |
|
|
2: 200 سیریز | 20: ڈبل سولینائڈ والو 5/2 راستہ | 06: G1/8 | بی: ڈی سی 24 وی | میں: لائن |
|
|
3: 300 سیریز | 30 سی: ڈبل سولینائڈ 5/3 وے بند مرکز | 08: G1/4 | C: AC110V |
|
|
|
4: 400 سیئرز | 30 ای: ڈبل سولینائڈ 5/3 وے راستہ کا مرکز | 10: G3/8 | E: AC24V |
|
|
|
|
30p: ڈبل سولینائڈ 5/3 وے پریشر سینٹر | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
مصنوعات کی خصوصیات:
1. پائلٹ وضع: بیرونی اور داخلی اختیارات دستیاب ؛

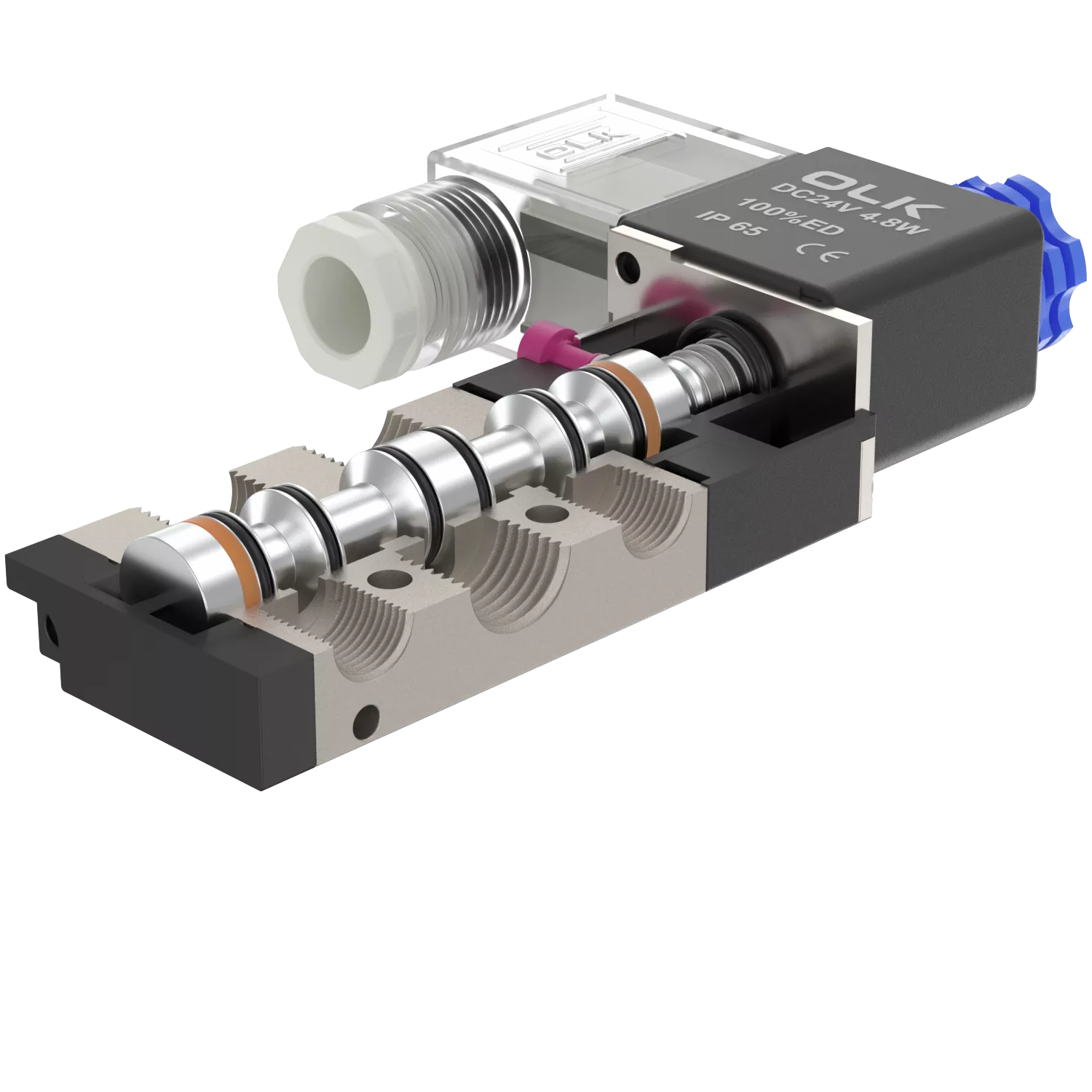

2 .. پسٹن قسم کا ڈھانچہ ، عمدہ سگ ماہی ، حساس ردعمل ；
3. تھری پوزیشن سولینائڈ والوز منتخب کرنے کے لئے تین مرکزی کام پیش کرتے ہیں:
4. دوہری سر دو مقام سولینائڈ والوز کی خصوصیت میموری کی تقریب ؛
5. اندرونی سوراخ خصوصی تکنیک ، کم رگڑ مزاحمت ، کم اسٹارٹ اپ پریشر ، لمبی خدمت زندگی کے ساتھ عملدرآمد ؛
6. تیل کی چکنا کرنے کی ضرورت نہیں ؛
7. بیس پلیٹ والو اسمبلی کے ساتھ مربوط ، تنصیب کی جگہ کی بچت ؛
8. آسان تنصیب اور ڈیبگنگ کے لئے دستی آلہ سے لیس ؛
9. انتخاب کے لئے متعدد معیاری وولٹیج کی سطح دستیاب ہے۔
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
ایکشن |
پائلٹ کی قسم |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
0.15∼0.8 (21 ~ 114) |
|
گارنٹیڈ پریشر مزاحمت |
1.5MPA (215psi) |
|
کام کا درجہ حرارت ° C |
-20∼70 |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
معیاری وولٹیج |
AC220V ، AC110V ، AC24V ، DC24V ، DC12V |
|
وولٹیج کی حد کا استعمال کریں |
AC: ± 15 ％ DC: ± 10 ％ |
|
بجلی کی کھپت |
AC: 3VA DC: 3W |
|
تحفظ کی سطح |
IP65 (DIN40050) |
|
گرمی کے خلاف مزاحمت گریڈ |
گریڈ بی |
|
کنکشن کی قسم |
DIN ساکٹ کی قسم ، دکان کی قسم |
|
جوش و خروش کا وقت |
5 بار/سیکنڈ |
|
ماڈل |
پورٹ قطر |
پوزیشنوں کی تعداد |
اعلی ترین آپریٹنگ فریکوئنسی |
مؤثر کراس سیکشنل ایریا ملی میٹر (سی وی ویلیو) |
|
4V110-M5 |
انٹیک = آؤٹ لیٹ = M5 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
5.5 (0.31) |
|
4V120-M5 |
انٹیک = آؤٹ لیٹ = M5 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
5.5 (0.31) |
|
4V130C-M5 |
انٹیک = آؤٹ لیٹ = M5 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
5.0 (0.28) |
|
4V130E-M5 |
انٹیک = آؤٹ لیٹ = M5 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
5.0 (0.28) |
|
4V130P-M5 |
انٹیک = آؤٹ لیٹ = M5 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
5.0 (0.28) |
|
4V110-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
12.0 (0.67) |
|
4V120-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
12.0 (0.67) |
|
4V130C-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
9.0 (0.50) |
|
4V130E-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
9.0 (0.50) |
|
4V130P-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
9.0 (0.50) |
|
4V210-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
14.0 (0.78) |
|
4V220-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
14.0 (0.78) |
|
4V230C-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
12.0 (0.67) |
|
4V230E-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
12.0 (0.67) |
|
4V230P-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
12.0 (0.67) |
|
4V210-08 |
inlet = آؤٹ لیٹ = G1/4 راستہ = G1/8 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
16.0 (0.89) |
|
4V220-08 |
inlet = آؤٹ لیٹ = G1/4 راستہ = G1/8 |
2 پوزیشن 5 راستہ |
5 بار/سیکنڈ |
16.0 (0.89) |
|
4V230C-08 |
inlet = آؤٹ لیٹ = G1/4 راستہ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
12.0 (0.67) |
|
4V230E-08 |
inlet = آؤٹ لیٹ = G1/4 راستہ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
12.0 (0.67) |
|
4V230P-08 |
inlet = آؤٹ لیٹ = G1/4 راستہ = G1/8 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
12.0 (0.67) |
|
4V310-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
2 پوزیشن 5 راستہ |
4/سیکنڈ |
25.0 (1.40) |
|
4V320-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
2 پوزیشن 5 راستہ |
4/سیکنڈ |
25.0 (1.40) |
|
4V330C-08 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
18.0 (1.00) |
|
4V330E-08 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
18.0 (1.00) |
|
4V330P-08 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
18.0 (1.00) |
|
4V310-10 |
انٹیک = آؤٹ لیٹ = G1/4 |
2 پوزیشن 5 راستہ |
4/سیکنڈ |
30 (1.68) |
|
4V320-10 |
انٹیک = آؤٹ لیٹ = G1/4 |
2 پوزیشن 5 راستہ |
4/سیکنڈ |
30 (1.68) |
|
4V330C-10 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
18.0 (1.00) |
|
4V330E-10 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
18.0 (1.00) |
|
4v330p-10 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
18.0 (1.00) |
|
4V410-15 |
انٹیک = آؤٹ لیٹ = G1/2 |
2 پوزیشن 5 راستہ |
3 بار/سیکنڈ |
50.0 (2.79) |
|
4V420-15 |
انٹیک = آؤٹ لیٹ = G1/2 |
2 پوزیشن 5 راستہ |
3 بار/سیکنڈ |
50.0 (2.79) |
|
4V430C-15 |
انٹیک = آؤٹ لیٹ = G1/2 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
30 (1.68) |
|
4V430E-15 |
انٹیک = آؤٹ لیٹ = G1/2 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
30 (1.68) |
|
4v430p-15 |
انٹیک = آؤٹ لیٹ = G1/2 |
تین پوزیشن پانچ راستہ |
3 بار/سیکنڈ |
30 (1.68) |
عمومی سوالنامہ:
1. 4V سیریز سولینائڈ والو 5 وے کی تعدد کتنی تیز ہے؟
زیادہ سے زیادہ ایکشن فریکوئنسی 5 بار/سیکنڈ۔
2. کیا 4V سیریز سولینائڈ والو 5 وے طویل عرصے تک چلائی جاسکتی ہے؟
ہاں ، ہمارا کنڈلی 100 ٪ ایڈ ہے۔
3. 4V سولینائڈ والوز کی عمر کو کیسے بہتر بنائیں؟
ہوا میں نمی اور نجاست کو فلٹر کرنے کے لئے تیل کے پانی سے جداکار تجویز کیا

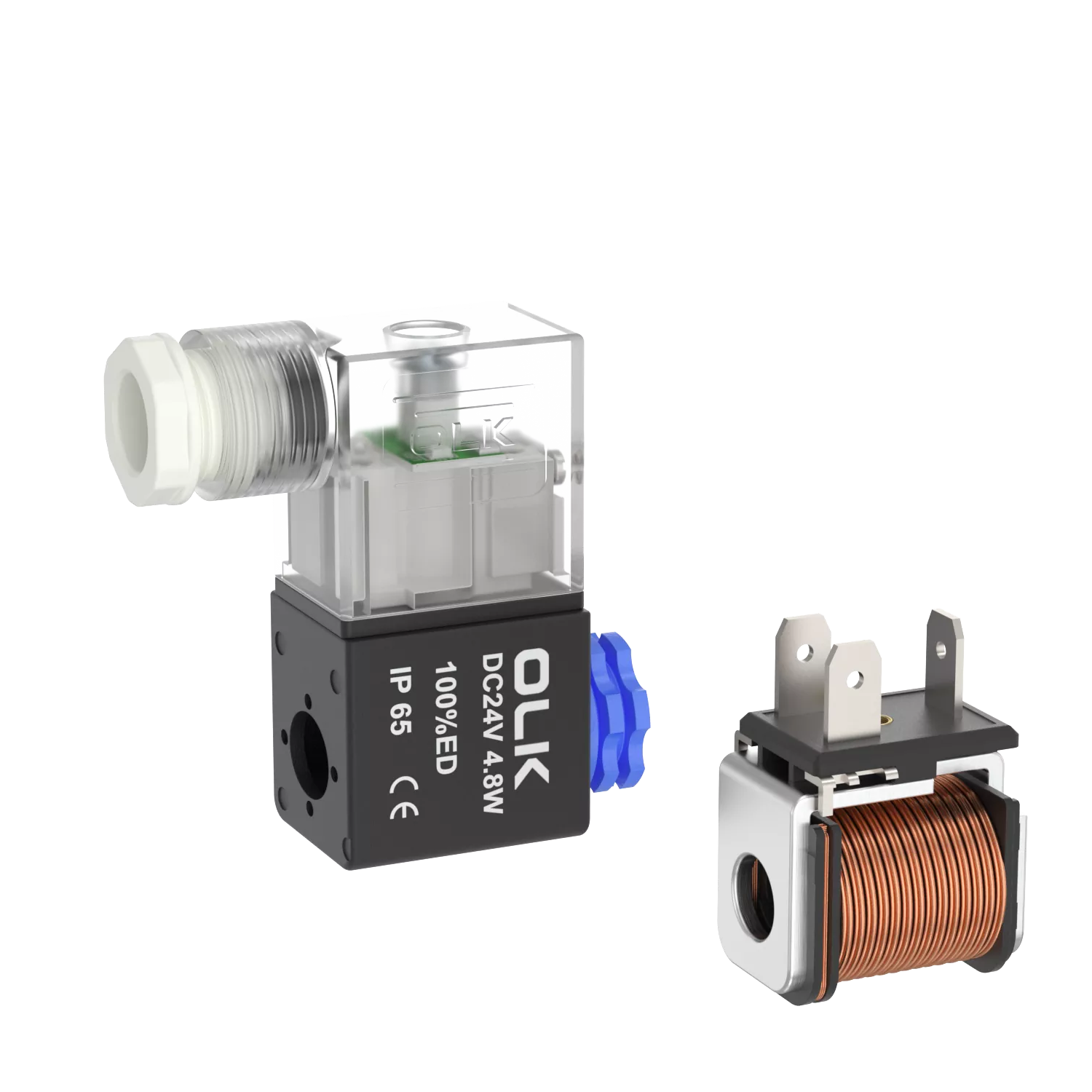

4. کیا سولینائڈ کنڈلی ہوا کی نلی یا مشترکہ انٹرفیس کو مسدود کرے گی؟
یہ نہیں ہوگا کیونکہ کنڈلی کو کنڈلی نٹ کو کھول کر ایڈجسٹ کیا جاسکتا ہے
5. وولٹیج AC اور DC کے درمیان فرق؟
ڈی سی براہ راست موجودہ ہے ، AC موجودہ ہے۔ عام طور پر ، گھریلو بجلی AC220V ہے
