عام طور پر،پنجاب یونیورسٹی ٹیوبگیس کی نقل و حمل کے لیے ایئر کمپریسرز پر نصب ہیں۔ عملی طور پر، یہ پانی اور دیگر مائعات کو بھی لے جا سکتا ہے، لیکن پنجاب یونیورسٹی کے پائپوں کی سنکنرن مزاحمت خاص طور پر مضبوط نہیں ہے۔
دستیاب سامان: نیومیٹک آلات، ایئر کمپریسر، نیومیٹک ٹولز، ایئر پمپ، ایئر سلنڈر، کٹنگ مشین، چھڑکنے کا سامان، ویلڈنگ کا سامان، صنعتی روبوٹ، پیکیجنگ مشین، ماحولیاتی کنٹرول کا سامان، humidifier، دھول ہٹانے کا سامان، وینٹیلیشن سسٹم، سپرے سسٹم، کولنگ کا سامان۔ لیبارٹری اور طبی سامان: لیبارٹری کے آلات، تجزیہ کار، طبی گیس کا سامان، ہوا کے نمونے لینے والے۔ گاڑیاں اور مشینری: آٹو موٹیو مینٹیننس کا سامان، نیومیٹک سسپنشن سسٹم، زرعی مشینری آٹومیشن پروڈکشن کا سامان: اسمبلی لائنز، کنویئر سسٹم، ٹیسٹنگ کا سامان دیگر سامان: بیوریج فلنگ مشین، فوڈ پروسیسنگ کا سامان، بیلون انفلاسٹنگ ایکویپمنٹ
پنجاب یونیورسٹی ایئر نلی آٹومیشن آلات میں بڑے پیمانے پر استعمال ہوتی ہے۔
| PU (Polyurethane پائپ) | PA (نائیلون ٹیوب) | PE (Polyethylene پائپ) | ربڑ کی ٹیوب | لٹ والی مضبوط نلی | الٹرا لچکدار نلیاں | پنجاب یونیورسٹی فلیٹ نلی | |
| خصوصیات: | سب سے زیادہ استعمال ہونے والی ہوا کی نلی، انتہائی لچکدار اچھی، ہموار سطح، کم اندرونی مزاحمت۔ | اعلی سختی، اچھی سختی، شکل کو برقرار رکھنے کے قابل | نرم مواد، نیم شفاف، کم قیمت۔ | قدرتی یا مصنوعی ربڑ سے تیار کیا جاتا ہے اور لٹ والی پرت کے ساتھ مضبوط کیا جاتا ہے۔ | PU یا نایلان کی نلیاں جس میں پولیسٹر، ارامیڈ فائبر، یا سٹینلیس سٹیل کے تار کی بیرونی لٹ والی کمک کی تہہ ہوتی ہے، بہتر دباؤ کی مزاحمت اور مکینیکل طاقت پیش کرتی ہے۔ | خصوصی مواد اور عمل کا استعمال کرتے ہوئے، لچک عام PU پائپوں سے کہیں زیادہ ہے۔ | پائپ کا جسم فلیٹ ہے، اور متعدد پائپ لائنوں کو متوازی طور پر مربوط کیا جا سکتا ہے۔ |
| فائدہ | اچھی لچک، پہننے کی مزاحمت، ٹارشن مزاحمت، ہلکا پھلکا، کنڈلی اور انسٹال کرنے میں آسان | ہائی پریشر مزاحمت، اعلی درجہ حرارت کی مزاحمت (110 ° C تک)، بہترین تیل اور کیمیائی مزاحمت، اور آسانی سے آکسائڈائز نہیں | سستی قیمت، کم درجہ حرارت کی اچھی مزاحمت، اور سنکنرن مزاحمت (تیزاب، الکلی)۔ | بہترین لچک، کمپن جذب کرتا ہے، اور موسم کی مضبوط مزاحمت ہے۔ | انتہائی ہائی پریشر مزاحمت (عام پائپوں سے کئی گنا زیادہ)، مخالف توسیع، اور نبض کی اچھی کارکردگی | انتہائی نرم، بہت چھوٹے موڑنے والے رداس کے ساتھ، بار بار موڑنے والی تھکاوٹ کے خلاف مزاحم، اور گرہیں توڑنے میں آسان نہیں۔ | خلائی بچت، صاف اور خوبصورت، متعدد فضائی ذرائع کا انتظام کرنے میں آسان، اور الجھنے سے بچنا۔ |
| نقصان | اعلی درجہ حرارت کی مزاحمت کی کارکردگی اوسط ہے (عام طور پر -10 ° C~+60 ° C)، اور تیل اور کیمیائی مزاحمت نایلان پائپوں کی طرح اچھی نہیں ہے۔ | کمزور لچک، کم درجہ حرارت پر آسانی سے ٹوٹ جاتا ہے، اور موڑنے والی تنصیب کے لیے بڑی جگہ کی ضرورت ہوتی ہے۔ | کمزور دباؤ مزاحمت، اعلی درجہ حرارت کے خلاف مزاحم نہیں، عمر بڑھنے کا خطرہ، اور کمزور لباس مزاحمت۔ | انتہائی بھاری، اعلی اندرونی دیوار کی مزاحمت اور آسان عمر کے ساتھ، پلاسٹک کے پائپوں نے بتدریج جدید نیومیٹک سسٹمز کی جگہ لے لی ہے۔ | لچک کم ہوتی ہے، موڑنے کا رداس بڑھ جاتا ہے، اور قیمت زیادہ مہنگی ہو جاتی ہے۔ | قیمت عام طور پر زیادہ ہوتی ہے، اور دباؤ کی مزاحمت اسی تصریح کے عام پائپوں کے مقابلے میں قدرے کم ہو سکتی ہے۔ | موڑنے کی سمت محدود ہے (صرف فلیٹ سمت کی طرف موڑ سکتا ہے)، اور قیمت نسبتاً زیادہ ہے۔ |
| عام ایپلی کیشنز: | سب سے مضبوط عالمگیریت، نیومیٹک آلات کی اکثریت کو جوڑنے کے لیے موزوں ہے، خاص طور پر ایسے حالات میں جن میں بار بار حرکت اور موڑنے کی ضرورت ہوتی ہے، جیسے روبوٹک ہتھیار اور موبائل آلات | فکسڈ انسٹالیشن، جہاں تیل اور درجہ حرارت کے خلاف مزاحمت کی ضرورت ہوتی ہے، جیسے مشین ٹولز کے قریب پائپ لائنیں، آٹوموٹو مینوفیکچرنگ، اور اعلی درجہ حرارت کا سامان۔ | کم دباؤ، عارضی گیس کے راستے کنکشن، یا پانی اور زرعی آبپاشی جیسے غیر اہم علاقوں کے لیے موزوں ہے۔ مین سرکٹس کے لیے نیومیٹک سرکٹس میں کم عام استعمال ہوتا ہے۔ | بنیادی طور پر بھاری سامان، تعمیراتی مشینری اور ایسے مواقع کے لیے استعمال کیا جاتا ہے جن میں بڑی لچک اور کمپن مزاحمت کی ضرورت ہوتی ہے۔ | ہائی پریشر نیومیٹک سسٹمز، ایئر کمپریسر آؤٹ لیٹس، لمبی دوری کی مین گیس سپلائی پائپ لائنز، اور ایسے حالات میں استعمال کیا جاتا ہے جہاں پریشر کی دالیں کثرت سے پیدا ہوتی ہیں۔ | روبوٹ باڈی کے اندر ڈریگ چین (ٹینک چین)، جو کہ اعلی تعدد کی نقل و حرکت سے گزرتی ہے، اور ایسا سامان جس کے لیے انتہائی لچک کی ضرورت ہوتی ہے۔ | ایک سے زیادہ عملدرآمد کے اجزاء والے آلات کے لیے گیس کے راستے کا خلاصہ، جیسے ورک سٹیشن سے مرکزی پائپنگ، والو جزیروں سے ایکچیوٹرز تک۔ |

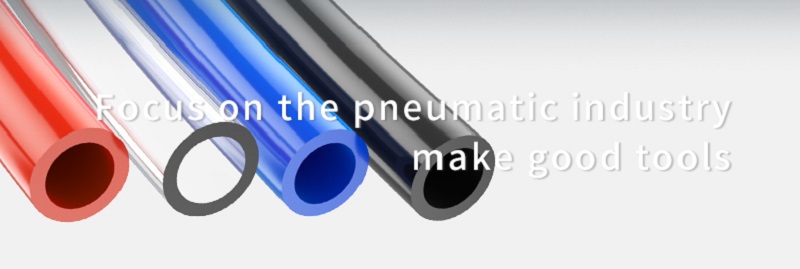

Polyurethane ٹیوب (PU) ٹیوب چار رنگوں میں آتی ہے: نیلا، شفاف، سرخ اور نیلا۔ نیومیٹک آلات میں ورکنگ ٹیوب کو الگ کرنا اور جوڑنا ہمارے لیے آسان ہے۔ خاص طور پر، یہ ہر کمپنی کی معیاری وضاحتوں پر منحصر ہے۔ مثال کے طور پر، کچھ کمپنیوں کو ویکیوم کے لیے شفاف ٹیوبیں، ایئر انلیٹ کے لیے نیلی ٹیوبیں، اور ایئر آؤٹ لیٹ کے لیے نارنجی ٹیوب کی ضرورت ہوتی ہے، تاکہ مختلف پائپ لائنوں میں فرق کیا جا سکے اور ایئر سرکٹ کی دیکھ بھال کے دوران فوری ٹربل شوٹنگ اور پوزیشننگ کی سہولت ہو۔
سب سے پہلے، ہم جانتے ہیں کہ پنجاب یونیورسٹی ایئر نلی کا سائز بہاؤ کی شرح کا تعین کر سکتا ہے. نیومیٹک ٹیوب جتنی بڑی ہوگی، بہاؤ کی گنجائش اتنی ہی مضبوط ہوگی، جس کے نتیجے میں ایئر سلنڈر کی آپریٹنگ رفتار متاثر ہوتی ہے۔

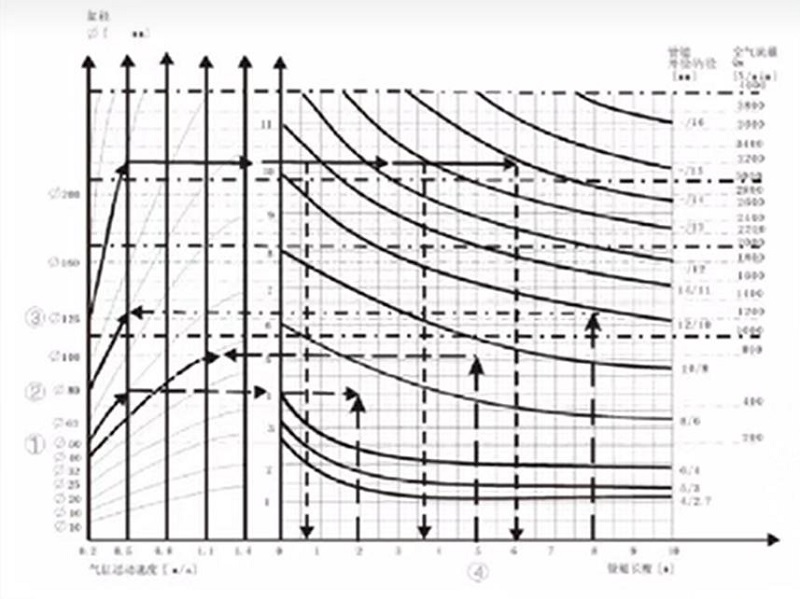

سخت الفاظ میں، انتخاب کرتے وقت، ہمیں حساب کے لیے پیرامیٹرز جیسے اسٹروک، فی منٹ رنز کی تعداد، سلنڈر کا قطر، وغیرہ شامل کرنے کی ضرورت ہے۔ تاہم، متعلقہ تجربے کی بنیاد پر، ایئر لائن ٹیوبنگ کی متعلقہ تصریحات کے ساتھ سلنڈروں کی مختلف وضاحتیں تجویز کی جاتی ہیں۔
| ایئر سلنڈر بور سائز (ملی میٹر) | ٹیوب کا سائز (ملی میٹر) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. والو کے آپریشن کے لیے مین پائپ لائن قدرے بڑے پائپوں کا انتخاب کر سکتی ہے (جس کے نتیجے میں ہوا کی کوئی اضافی کھپت نہیں ہوگی، اس لیے آپریشن کے دوران کوئی اضافی لاگت نہیں آئے گی)۔
2. تاہم، والو اور سلنڈر کے درمیان پائپ کو درج ذیل اصولوں کے مطابق بہتر بنایا جانا چاہیے: اگر پائپ کا قطر بہت چھوٹا ہے، تو یہ گلا گھونٹ جائے گا، اس طرح سلنڈر کی رفتار محدود ہو جائے گی۔ تاہم، ضرورت سے زیادہ پائپ کا قطر جمود کا سبب بن سکتا ہے، اس طرح ہوا کی کھپت اور بھرنے کا وقت بڑھتا ہے۔
3. موڑنے والے رداس پر غور کرنا ضروری ہے، اور ڈریگ چین کا استعمال کرتے وقت موڑنے والے رداس کو چیک کرنا بہت ضروری ہے۔
PU نلیاں میں عموماً کمرے کے درجہ حرارت پر تقریباً 10 کلوگرام/سینٹی میٹر کا کام کرنے کا دباؤ ہوتا ہے، حالانکہ یہ سائز اور ماڈل کے لحاظ سے مختلف ہو سکتا ہے۔ ہائی پریشر ایپلی کیشنز کے لیے، مضبوط پی یو لٹ والی نلیاں ایک بہتر انتخاب ہے۔ یہ تین پرتوں کے ڈیزائن کے ساتھ تعمیر کیا گیا ہے—بیرونی PU، درمیانی پالئیےسٹر بریڈڈ ریانفورسمنٹ، اور اندرونی PU — بہتر دباؤ کی مزاحمت اور استحکام فراہم کرتا ہے۔ مزید برآں، اس قسم کی PU نلیاں ہوا اور پانی کی منتقلی دونوں کے لیے موزوں ہیں۔
انتخاب کا اصول: برسٹ پریشر ≥ 3 × ورکنگ پریشر
PU نلیاں کی لچک تنصیب کی جگہ اور آلات کی نقل و حرکت میں ایک اہم کردار ادا کرتی ہے، خاص طور پر جب مختلف سائز جیسے کہ 6mm اور 8mm PU نلیاں استعمال کی جاتی ہیں۔ چھوٹے قطر جیسے 6mm PU ٹیوب سخت موڑنے والے رداس کی پیشکش کرتے ہیں، جو انہیں کمپیکٹ تنصیبات جیسے کہ کنٹرول پینلز یا چھوٹے آٹومیشن سسٹم کے لیے مثالی بناتے ہیں جہاں جگہ محدود ہو۔ اس کے برعکس، 8mm PU نلیاں زیادہ ہوا کے بہاؤ کی گنجائش فراہم کرتی ہے اور عام طور پر نیومیٹک ٹولز یا بڑی مشینری جیسی ایپلی کیشنز میں استعمال ہوتی ہے، جہاں لچک اور بہاؤ کی کارکردگی دونوں کی ضرورت ہوتی ہے۔ متحرک نظاموں جیسے کہ روبوٹک آرمز یا پیکیجنگ مشینوں میں، اعلیٰ معیار کی پولی یوریتھین نلیاں بغیر کنکنگ کے ہموار حرکت کو یقینی بناتی ہیں، کارکردگی کو بہتر بناتی ہیں اور سروس کی زندگی کو بڑھاتی ہیں۔ صحیح سائز کا انتخاب نظام کی کارکردگی اور تنصیب کی کارکردگی کو براہ راست متاثر کرتا ہے۔

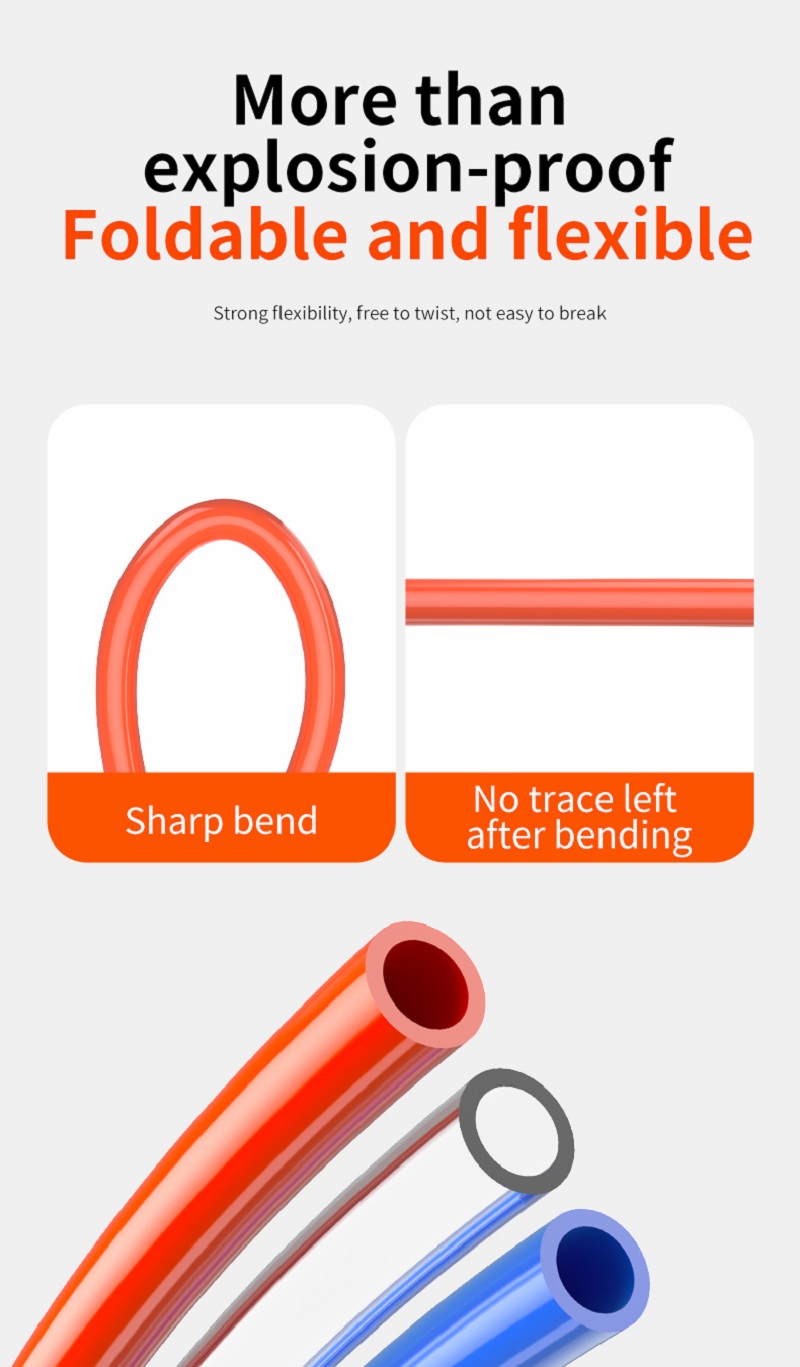

نرم، موڑنے کے خلاف مزاحم، موڑنے کے بعد تیزی سے ریباؤنڈ کرنے کے قابل، موڑنے کے دوران رکاوٹ کا کم خطرہ، آٹومیشن سسٹم کے لیے خصوصی، بغیر جیمنگ کے سامان کی روٹنگ
PU پائپوں کی سختی عام طور پر 60A اور 95A کے درمیان ہوتی ہے، مواد کے فارمولے اور اطلاق پر منحصر ہے۔ 60 اےپنجاب یونیورسٹی ٹیوبنرم اور موڑنے میں آسان ہے، ایسے مناظر کے لیے موزوں ہے جن میں بار بار حرکت کی ضرورت ہوتی ہے۔ 95A PU ٹیوب ان حالات کے لیے سخت اور موزوں ہے جن میں زیادہ دباؤ یا طویل مدتی فکسشن کی ضرورت ہوتی ہے۔ انتخاب کرتے وقت، اصل ضروریات کے مطابق لچک اور سختی کو متوازن کرنا ضروری ہے۔
① مواد کا تناسب: پولیوریتھین میں نرم اور سخت حصوں کا تناسب سختی کو براہ راست متاثر کرتا ہے، اور تناسب کو ایڈجسٹ کرنے سے پائپ کی خصوصیات بدل سکتی ہیں۔
② اضافی چیزیں: کچھ فلرز یا پلاسٹکائزرز کا اضافہ سختی کو نمایاں طور پر تبدیل کر سکتا ہے، جیسے کہ سلیکا کا اضافہ، جو سختی کو بڑھا سکتا ہے۔
③ پیداواری عمل: عمل کے پیرامیٹرز جیسے اخراج کا درجہ حرارت اور ٹھنڈک کی شرح حتمی سختی پر بھی ٹھیک ٹھیک اثرات مرتب کر سکتی ہے۔
متحرک ایپلی کیشن: بار بار موڑنے والے منظرناموں میں (جیسے مکینیکل آرم گیس سپلائی)، تھکاوٹ کے ٹوٹنے سے بچنے کے لیے 60A سے 75A تک کی ہوزز کا انتخاب کرنے کی سفارش کی جاتی ہے۔
· ہائی پریشر کا ماحول: دباؤ والی طاقت کو یقینی بنانے کے لیے ہائی پریشر سیالوں کی نقل و حمل کے دوران 85A یا اس سے اوپر والے سخت پائپ استعمال کرنے کی سفارش کی جاتی ہے۔
مزاحمت کے تقاضے پہنیں: ایسے حالات میں جہاں زمین پر گھسیٹنا یا رگڑ ہے، 80A کے ارد گرد متوازن سختی زیادہ مثالی ہے۔
① سختی چیک کریں اور 85-95A کی شناخت کریں۔ گرمیوں میں، 98A کی سختی زیادہ درجہ حرارت پر آسانی سے نرم نہیں ہوتی۔ 95A سردیوں میں سختی، سردی کے موسم میں آسانی سے سخت نہیں ہوتی۔ بہت نرم، ناراض ہونا آسان ہے؛ بہت مشکل اور کریکنگ کا شکار
② بغیر کسی بلبلے کے ٹیوب کی دیوار کو یکساں طور پر چوٹکی لگائیں۔ اگر چوٹکی کرتے وقت کوئی کھوکھلا یا مقعر بال ہو تو اسے عیب دار سمجھا جاتا ہے۔
③ لچک کی جانچ کریں۔ 90 ڈگری موڑنے کے بعد، یہ سیکنڈوں میں ریباؤنڈ ہو جائے گا۔ اگر ریباؤنڈ سست ہے اور کریزیں باقی ہیں تو انہیں استعمال نہیں کرنا چاہیے۔
④ اندرونی قطر کی جانچ کریں اور سامان کے دباؤ کے مطابق متعلقہ وضاحتیں منتخب کریں۔ اگر اندرونی قطر درست نہیں ہے، تو یہ طاقت کو متاثر کرے گا
کمپریسرز سے کمپریسڈ ہوا اعلی درجہ حرارت ہے۔ قلیل مدتی استعمال ٹھیک ہے، لیکن طویل مدتی استعمال سے ٹیوب سوجن یا پھٹ سکتی ہے۔ ایئر ٹینک، کولر اور ایئر فلٹرز کے ساتھ استعمال کرنے کی سفارش کی جاتی ہے۔
ورکشاپس میں، PU ٹیوبیں کثرت سے کوائل کی جاتی ہیں، گھسیٹی جاتی ہیں اور سنکنرن مائعات سے رابطہ کر سکتی ہیں۔ یہ عوامل ٹیوب کی سطح کو نقصان پہنچا سکتے ہیں، عمر بڑھنے کو تیز کر سکتے ہیں، اور سروس کی زندگی کو مختصر کر سکتے ہیں۔ ٹیوبوں کو بروقت تبدیل کریں یا OLK ہائی پریشر بریڈڈ PU ٹیوبیں استعمال کریں۔
سپرے پینٹنگ میں اعلی درجہ حرارت، سنکنرن پینٹ، اور دباؤ میں ٹیوب کو کھینچنا شامل ہے، جو پھٹنے کا باعث بن سکتا ہے۔ ٹیوب پریشر درجہ حرارت کے چارٹ پر عمل کریں، دباؤ کو محفوظ حدود میں رکھیں، اور OLK ہائی پریشر بریڈڈ استعمال کرنے پر غور کریں۔پنجاب یونیورسٹی ٹیوبیں.
عام سیدھے کنکشن، موڑ، اور ٹیز سب کو جوڑا جا سکتا ہے۔
جی ہاں، نیومیٹک ٹیوب کا رنگ اور اس پر نشانات اپنی مرضی کے مطابق کیے جا سکتے ہیں۔
