3V 4V کئی گنا والو

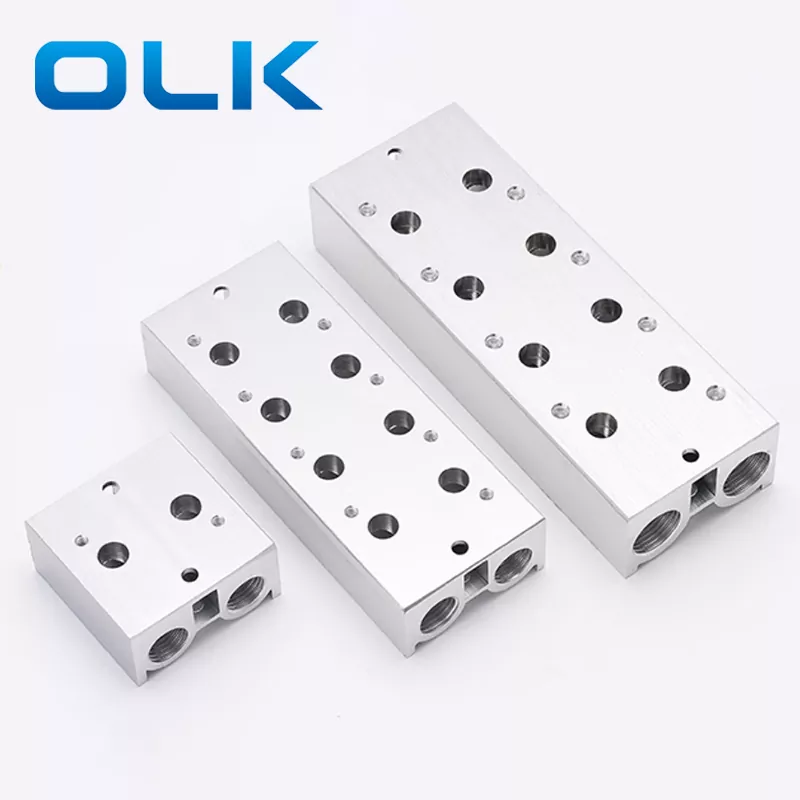

اس سے کوئی فرق نہیں پڑتا ہے کہ اگر یہ 3V یا 4V نیومیٹک سولینائڈ والو ہے ، اس کے علاوہ واحد والو قسم کے علاوہ ، ہم بہت سارے سولینائڈ والوز کو بھی ساتھ رکھ سکتے ہیں۔ اسے 3V 4V مینیفولڈ والو یا سولینائڈ والو بیس بسبار کہا جاتا ہے۔

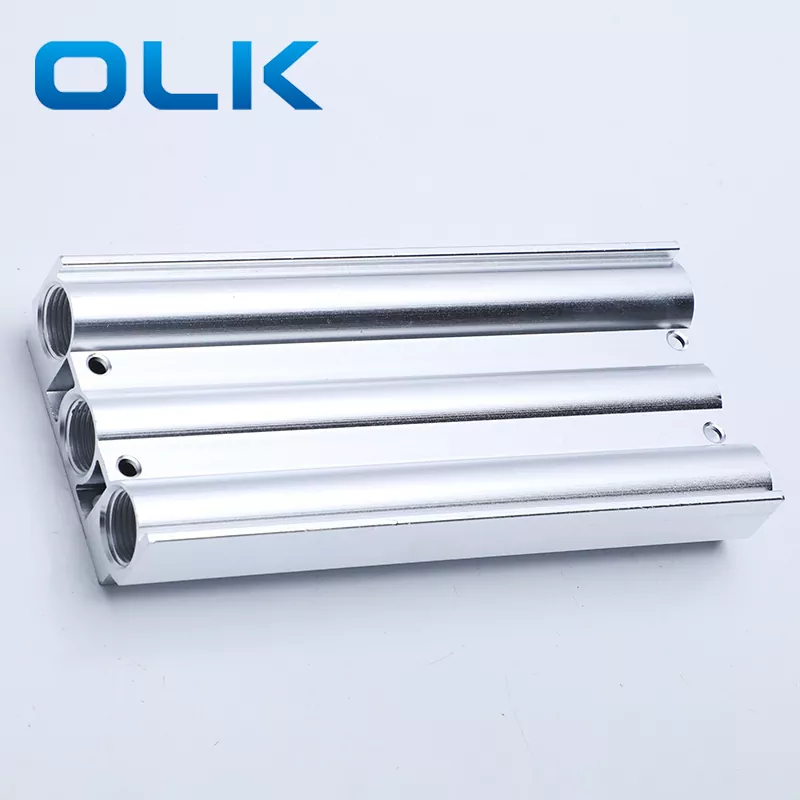

3V 4V کئی گنا والو ایک پلیٹ ہے جس میں بہت سے ہوا کے راستے ہیں۔ اس میں کمپیکٹ ڈیزائن ہے۔ سولینائڈ والو بیس بسبار ایک کئی گنا پر 2 سے 20 نیومیٹک سولینائڈ والوز انسٹال کرسکتا ہے۔ لیکن کئی گنا مقامات کی تعداد کو تبدیل نہیں کیا جاسکتا۔

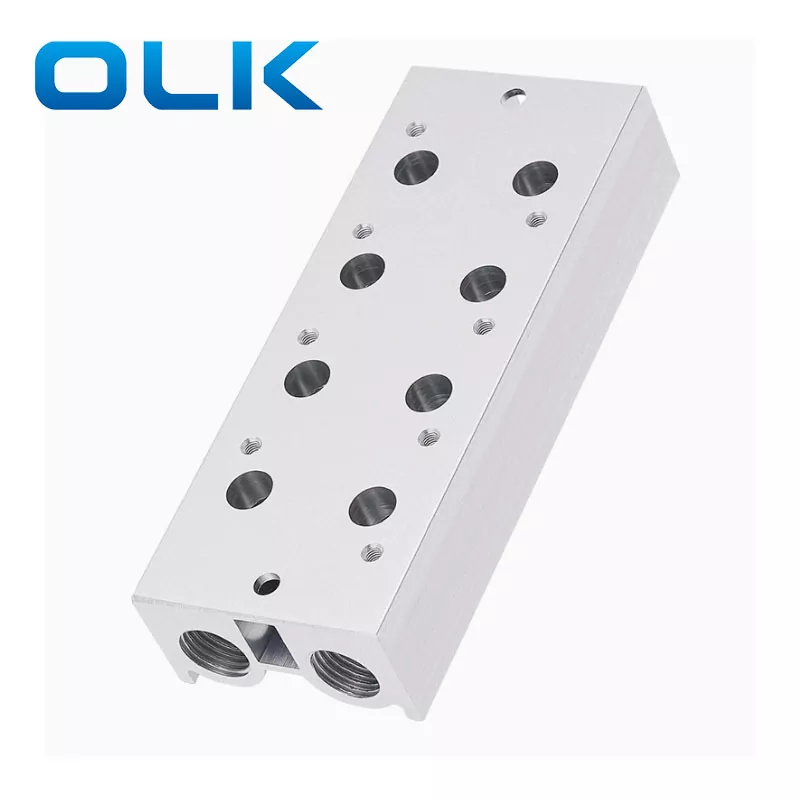

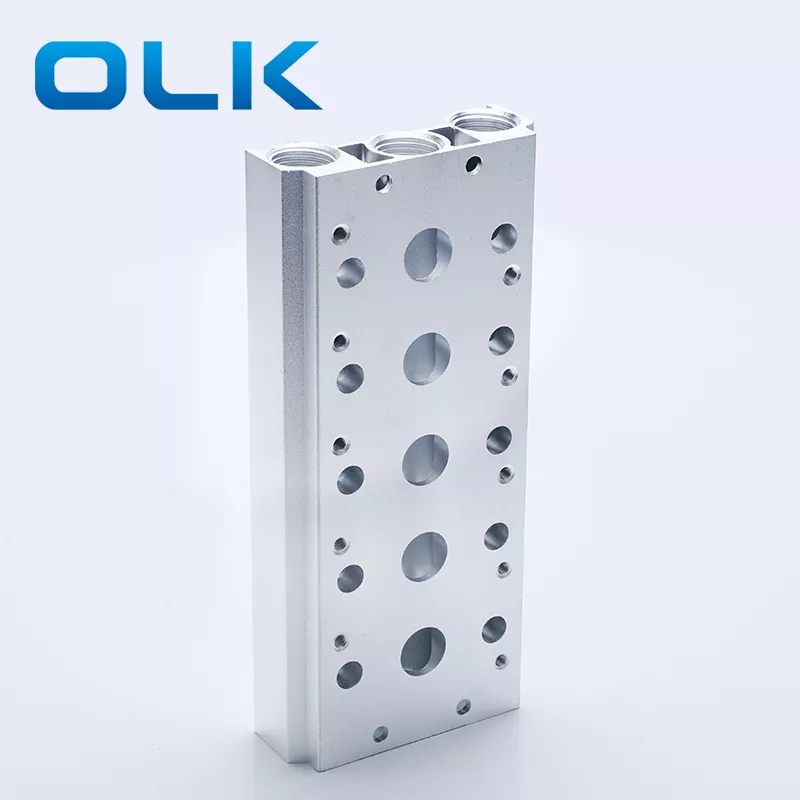

کئی گنا پر تمام نیومیٹک سولینائڈ والوز ایک ہی ایئر سپلائی پورٹ (پی پورٹ) اور ایگزسٹ پورٹ (آر پورٹ) کا اشتراک کرتے ہیں۔ 3V مینیفولڈ والو کے لئے ، بائیں طرف ایک ہوائی inlet اور ایک ہوائی دکان ہے۔ دائیں طرف دو پلگ لگائے گئے ہیں۔ 4V کئی گنا والو کے ل the ، درمیانی حصے میں ایک ہوا کا inlet اور دونوں اطراف (بائیں طرف) دو ہوائی آؤٹ لیٹس ہیں۔ دائیں طرف تین پلگ لگائے گئے ہیں۔

ہم راستہ بندرگاہ پر سائلینسر یا پلگ انسٹال کرسکتے ہیں۔ سائلینسر کا استعمال کرتے وقت ، ہمیں یہ یقینی بنانا ہوگا کہ چھوٹے سوراخوں کو مسدود نہیں کیا گیا ہے۔

3V/4V ​​مینیفولڈ سولینائڈ والو پروڈکٹ کی خصوصیات ：

1. یہ دشاتمک کنٹرول والوز کی ایک متحد سیریز کو والو گروپ میں ضم کرسکتا ہے ، جس سے جگہ اور اخراجات کی بچت ہوتی ہے۔

2. اس میں متحد انٹیک ، راستہ اور وائرنگ ہے ، جس سے غلطیاں تلاش کرنا آسان ہے۔

3. یہ امتزاج میں لچکدار ہے اور اس میں مضبوط توسیع ہے ، جس سے منسلک کنٹرول والوز کی تعداد میں صوابدیدی امتزاج یا توسیع کی اجازت ہے۔

توجہ:

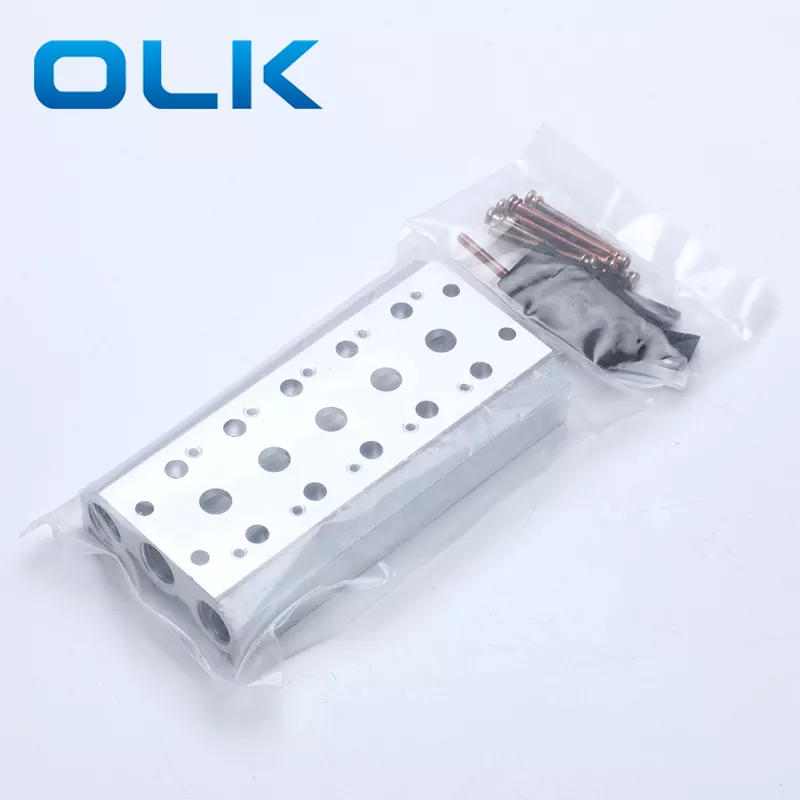

1.3V-manifold solenoid والو کٹس میں کئی گنا ، مہر اور سکرو ہوتا ہے۔

2.3V سولینائڈ والو کئی گنا خالی پلیٹ کٹس میں خالی پلیٹ اور سکرو ہوتا ہے۔

3. جب نیومیٹک سولینائڈ والو اور والو پلیٹ کے مابین گاسکیٹ انسٹال کرتے ہوئے ہوا کے رساو سے بچنے کے لئے پھیلا ہوا حصہ نیچے کی طرف نصب کیا جانا چاہئے۔

عمومی سوالنامہ:

1. سولینائڈ والو گروپوں میں خالی پلیٹوں کا کیا کام ہے؟

سیل غیر استعمال شدہ پوزیشنیں: خالی پلیٹ والو مینیفولڈ میں محفوظ پوزیشنوں کا احاطہ کرنے کے لئے استعمال کی جاتی ہے جہاں فی الحال کوئی سولینائڈ والو انسٹال نہیں ہوتا ہے ، ہوا کے رساو اور دھول یا ملبے کو روکنے سے روکتا ہے۔ یہ والو اسمبلی کی مجموعی طور پر ہوا کو یقینی بناتا ہے۔ خالی پلیٹ مستقبل میں آسانی سے توسیع یا تشکیل نو کی اجازت دیتی ہے بغیر پورے کئی گنا کو تبدیل کرنے کی ضرورت ، بحالی کی قیمتوں کو کم کرنا

2. 3V 4V کئی گنا والو کی پائپنگ اقسام کیا ہے؟

ایک واحد نیومیٹک والو یا سولینائڈ والو بیس بسبار ، بیرونی ٹیوبوں کے ساتھ پائپنگ کی دو اقسام ہیں: براہ راست پائپنگ اور بیس پائپنگ۔
