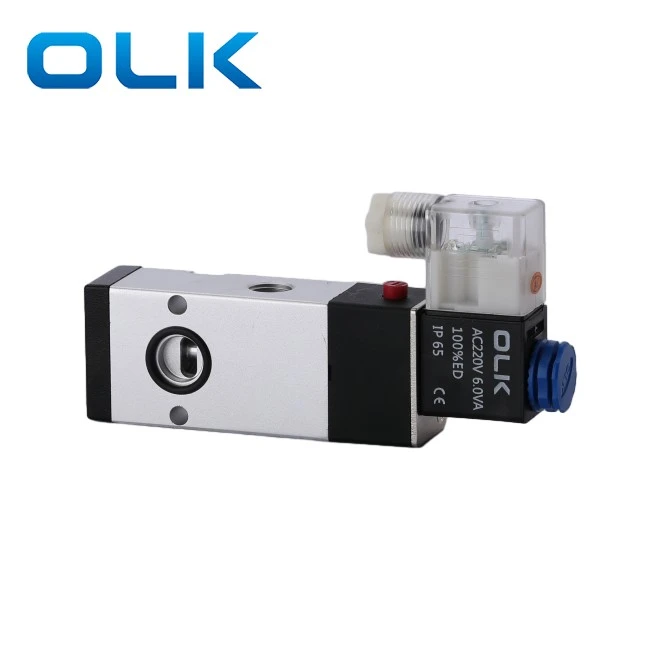

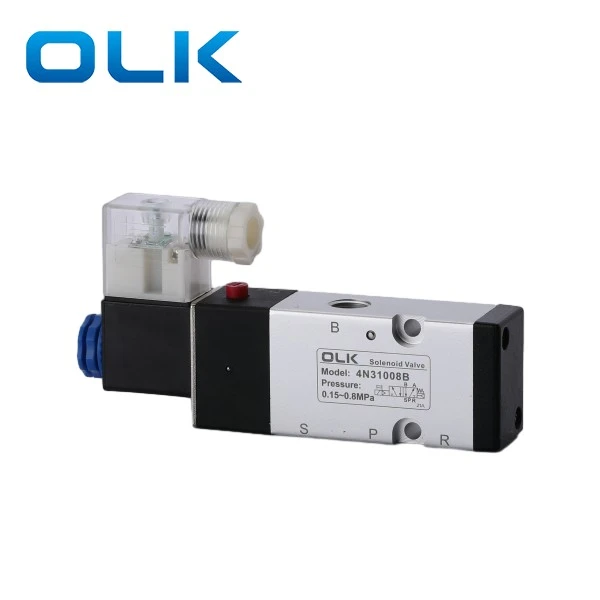

OLK 2 پوزیشن 5 وے 4N310-08 پلیٹ سولینائڈ والو تھریڈ G1/4 پورٹ سائز 4N310-08 والو میں ایک بیک ایئر آؤٹ لیٹ ڈیزائن ہے ، جس سے لچکدار تنصیب اور جگہ کی بچت کی اجازت ملتی ہے ، جس سے ردعمل کی رفتار اور نظام استحکام کو مؤثر طریقے سے بڑھایا جاسکتا ہے۔
5 وے 4N310-08 خاص طور پر ٹول کلیمپنگ سلنڈر سسٹم کے لئے ہے ، جو اعلی تعدد سوئچنگ منظرناموں کے لئے موزوں ہے۔ اور آٹومیشن آلات جیسے سی این سی مشین ٹولز اور مشینی مراکز کے لئے وقف ہے۔
چاقو سلنڈر/کلیمپنگ سلنڈر کے لئے سرشار ڈیزائن
پچھلے حصے میں ہوا کا راستہ ، کمپیکٹ ڈھانچہ
اختیاری وولٹیج: AC220V / DC24V

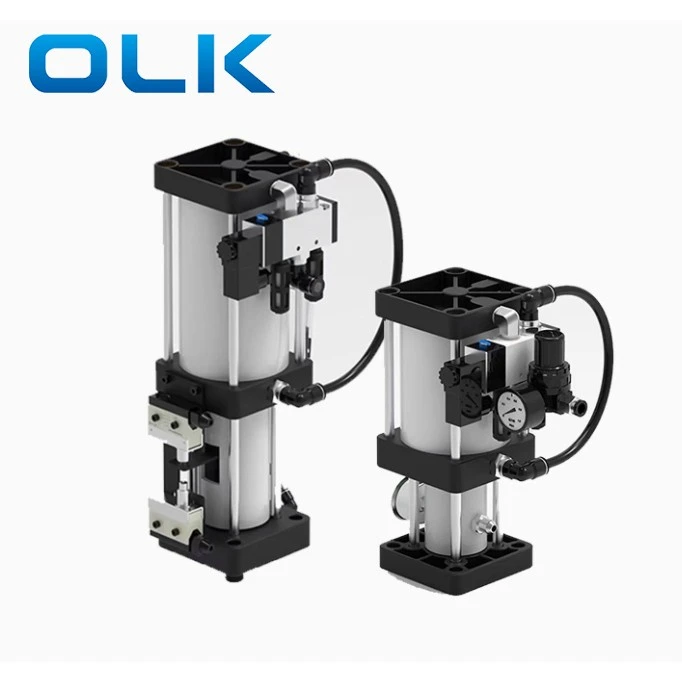

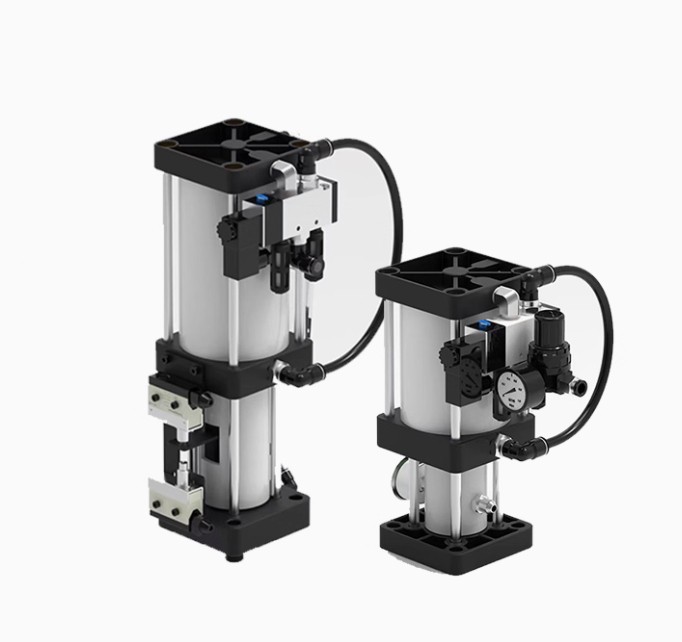

ٹول ریلیز سلنڈر خاص طور پر سی این سی مشین اسپنڈلز کے ل tools ٹولز کو جاری کرنے کے لئے استعمال کیا جاتا ہے۔ یہ سلنڈر "مائعات میں مساوی دباؤ ٹرانسمیشن" کے اصول کا استعمال کرتا ہے ، جس سے ایک چھوٹی ہوا کے دباؤ کو سی این سی اسپنڈل میں ٹول کو جاری کرنے کے لئے درکار بڑی طاقت پیدا کرنے کی اجازت دی جاتی ہے۔ سلنڈر پر مشتمل ہے: ایئر سلنڈر ، 5-وے 2 پوزیشن 4N310 سولینوائڈ والو ، تیل ذخائر اور مائکرو سوئچز۔
عمودی تکندوں کے ل the ، سلنڈر کو بریکٹ کے ساتھ ٹھیک کریں اور اسے تکلا خانے کے اوپر عمودی طور پر انسٹال کریں۔
افقی تکندوں کے ل the ، آئل کپ عمودی اور سلنڈر جسم سے اونچا رکھیں۔
آئل کپ کا سامنا کرنا پڑتا ہے تاکہ ہوا کو سلنڈر سے بچنے کی اجازت دی جاسکے۔
مشین پاور (پینل اور کابینہ) اور ہوا کی فراہمی کو بند کردیں۔
تکلا باکس کا احاطہ ہٹا دیں۔ سولینائڈ والو سے ہوا کے نلیاں منقطع کریں۔
سولینائڈ کنڈلی پر پلاسٹک کے نٹ کو کھولیں (تاروں کو نہ ہٹائیں جب تک کہ مناسب طریقے سے نشان زد نہ ہوں)۔
تاروں کو اوپر اور نیچے کی حد سوئچ (احتیاط سے نشان زد کریں) سے منقطع کریں۔
پرانے سلنڈر کو ہٹا دیں۔
نیا سلنڈر انسٹال کریں اور اسے پیچ کے ساتھ ٹھیک کریں۔
اوپر کی حد سوئچ دبایا جاتا ہے۔
نیچے کی حد سوئچ کو صحیح طریقے سے ایڈجسٹ کیا گیا ہے (ٹول میگزین والی مشینوں کے لئے ، یہ حفاظت کے لئے اہم ہے)۔
تنصیب کے بعد ، کسی آلے کے ساتھ ٹیسٹ کریں۔ ٹول کی رہائی اور کلیمپ چیک کریں۔ ٹول میگزین والی مشینوں کے لئے ، ٹیسٹ ٹول میں تبدیلی۔
· سلنڈر عمودی یا افقی طور پر انسٹال کیا جاسکتا ہے۔ افقی کے لئے ، آئل کپ کا سامنا کرنا ضروری ہے۔
· ہوا کی فراہمی صاف اور خشک ہونی چاہئے ، کم از کم 6 کلوگرام فی/سینٹی میٹر دباؤ۔
cup کپ میں تیل کی سطح: کم سے کم 1/5 ، زیادہ سے زیادہ 4/5۔
· تنصیب کے دوران 4N310 سولینائڈ وولٹیج اور ہوا کے دباؤ کو چیک کریں۔
4N310 کس کے لئے استعمال کیا جاتا ہے؟
4N310 ٹول ریلیز سلنڈر کے لئے استعمال ہوتا ہے۔
AC بمقابلہ ڈی سی کنڈلی؟
اے سی گھریلو طاقت کے لئے ہے۔ ڈی سی براہ راست موجودہ ہے۔
کنکشن ہول کے نیچے بٹن کیا ہے؟
یہ دستی طور پر راستہ بندرگاہ کو تبدیل کرتا ہے۔
تنصیب کے نکات؟
ہوا کے سرکٹ میں داخل ہونے سے بچنے کے لئے پائپوں اور رابطوں کو صاف کریں۔
کیا ‘4N310-08 پورٹ سائز؟
inlet ، دکان ، راستہ: G1/4 تھریڈ ؛ سائیڈ ایگزسٹ ہول قطر: 19 ملی میٹر۔
