AIRTAC TYPE M5 سیریز 5/2 وے مکینیکل بٹن والو جو کہ OLK نیومیٹک کمپنی نے تیار کیا ہے۔ M5 مکینیکل والو ایک سلائیڈنگ کالم کا ڈھانچہ ہے۔ والو کے باڈی پر واقع ایکزواسٹ پورٹس۔ M5 بٹن والو شور اور آلودگی کو کم کرنے کے لیے مفلر کو انسٹال کرنے میں زیادہ آسان ہو جائے گا۔ M5 سیریز مکینیکل بٹن کنٹرول والو 5 وے، جبکہ M5-210 G1/8 اور G1/4 انٹرفیس تھریڈز پیش کرتا ہے۔
علامت:
آرڈرنگ کوڈ
M5
پی ایم
210
06
R
بٹن کی قسم
کوڈ
پورٹ سائز
بٹن کا رنگ

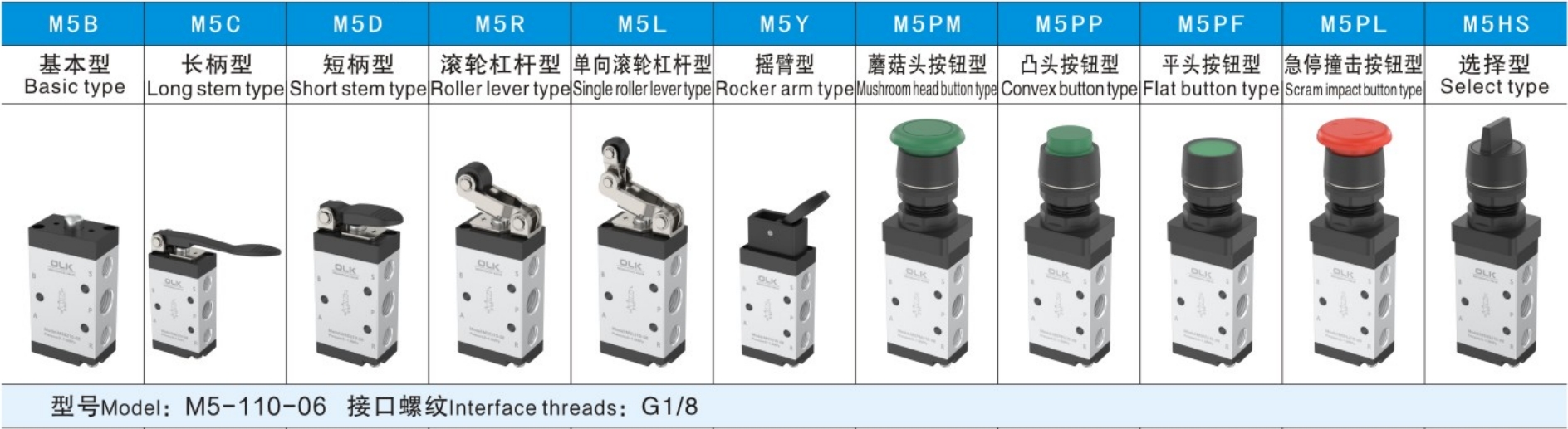

M5:M قسم

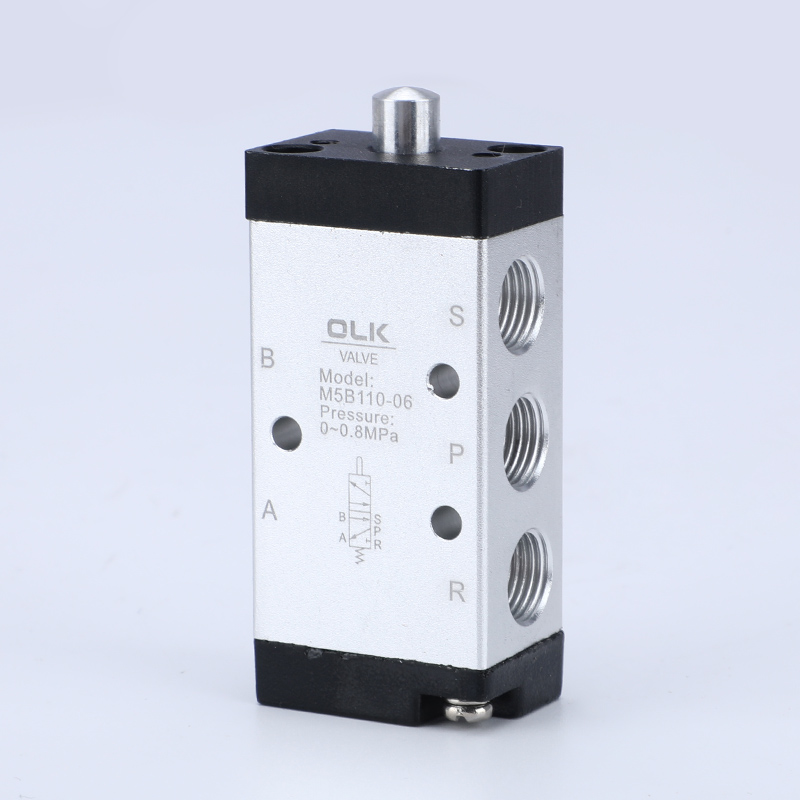

B: بنیادی قسم (M5B)
110:110 سیریز سنگل کنٹرول
100:06:G/18
PL:RED
C: لانگ ہینڈل کی قسم (M5C)
210:210 سیریز سنگل کنٹرول
200:06:G1/8
PP/PF/PM/HS: سرخ، سبز، سیاہ

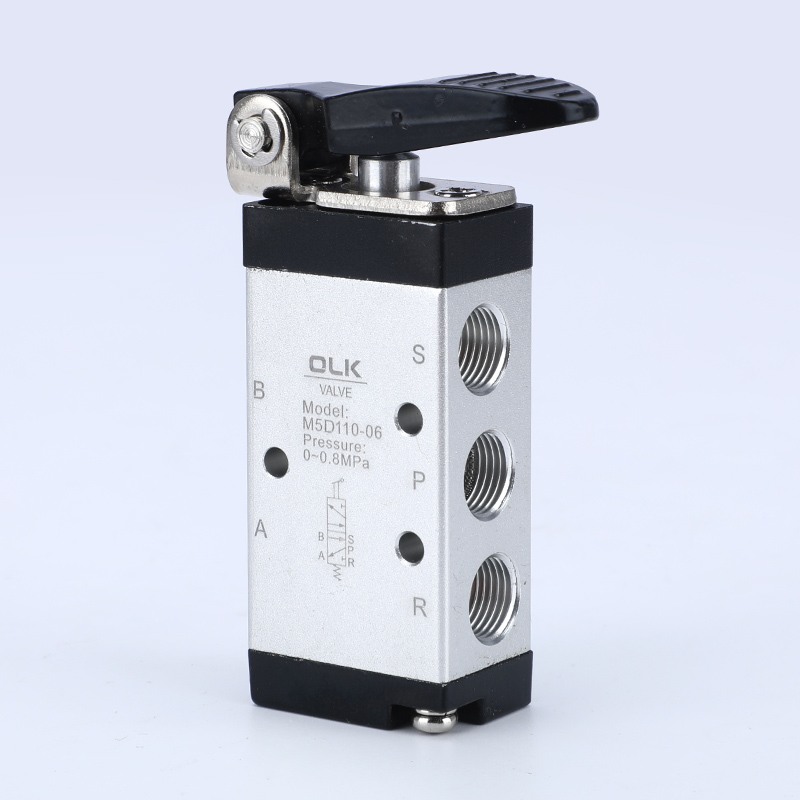

D: مختصر ہینڈل کی قسم (M5D)
200:08G1/4

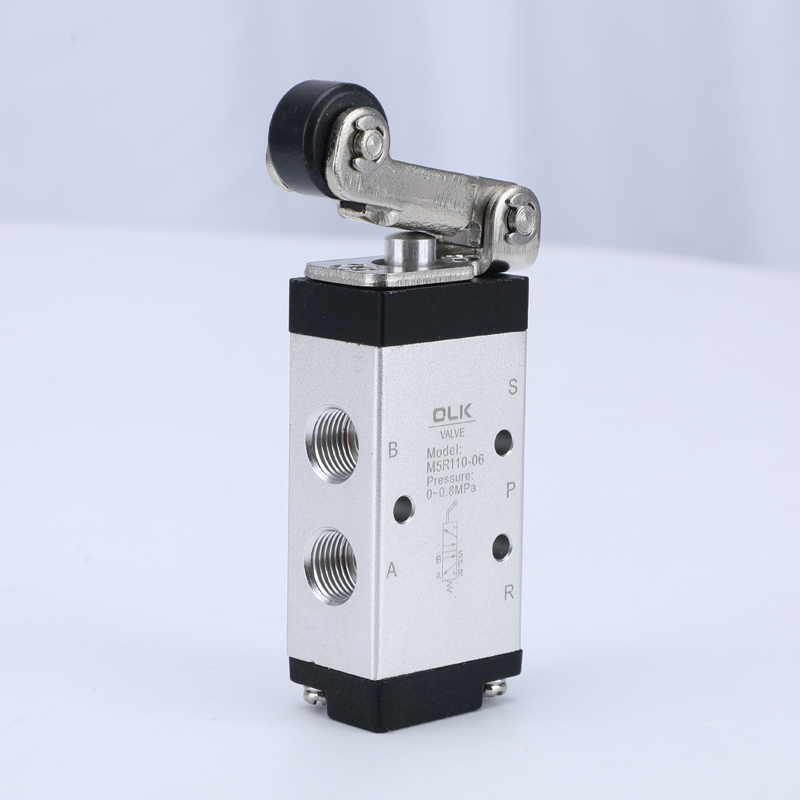

R: رولر لیور کی قسم (M5R)
L: یون ڈائریکشنل رولر لیور کی قسم (M5L)

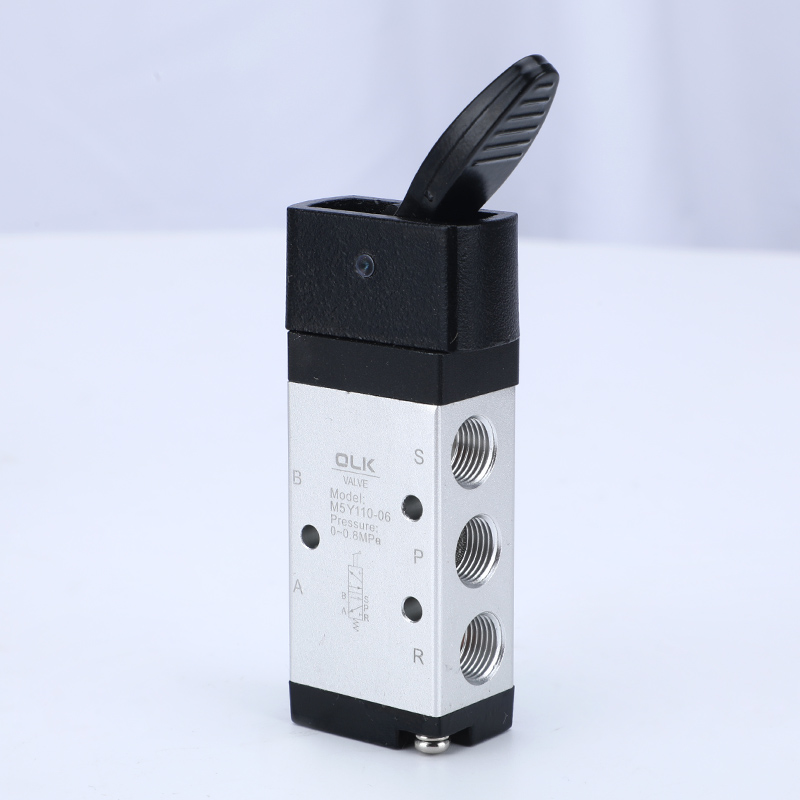

Y: راکر بازو کی قسم (M5Y)

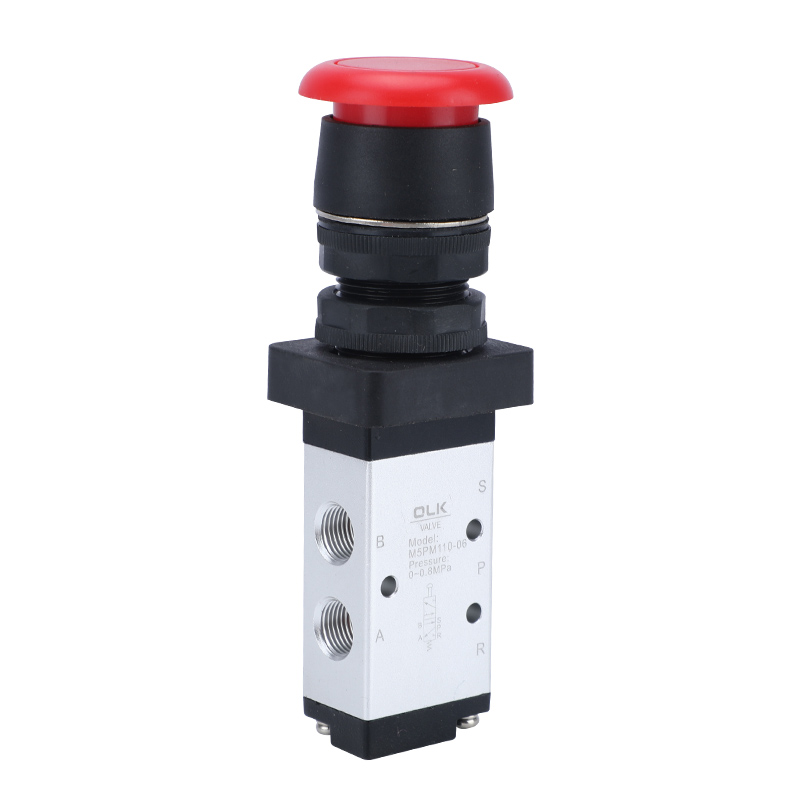

PM: مشروم ہیڈ بٹن کی قسم (M5PM)
PP: اٹھائے ہوئے ہیڈ بٹن کی قسم (M5PP)
PF: فلیٹ ہیڈ بٹن کی قسم (M5PF)
PL:ایمرجنسی اسٹاپ امپیکٹ بٹن کی قسم (M5PL)
HS: سلیکٹر کی قسم (M5HS)

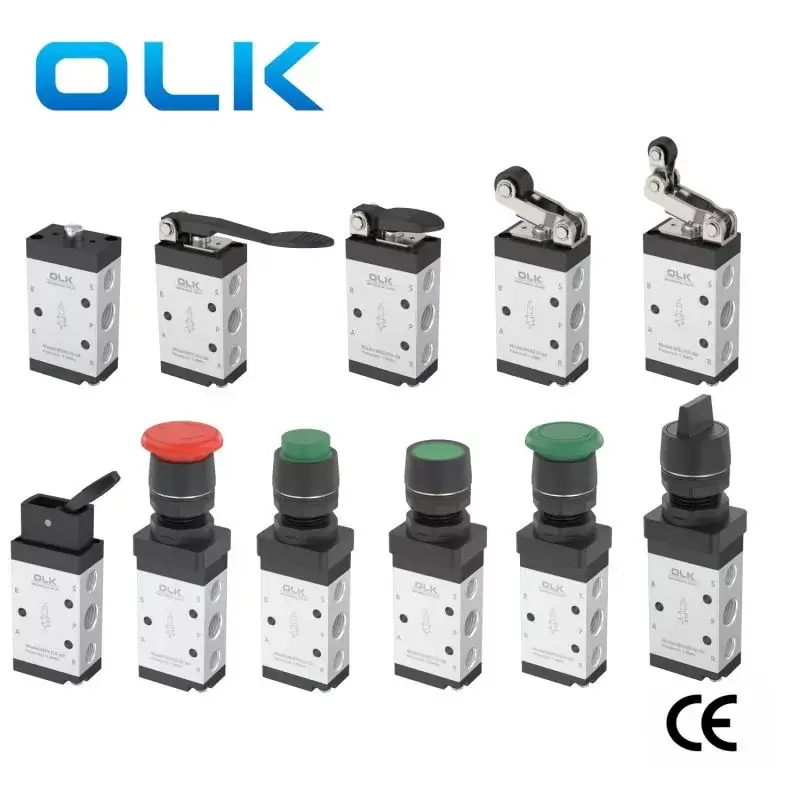

- بنیادی قسم (M5B)

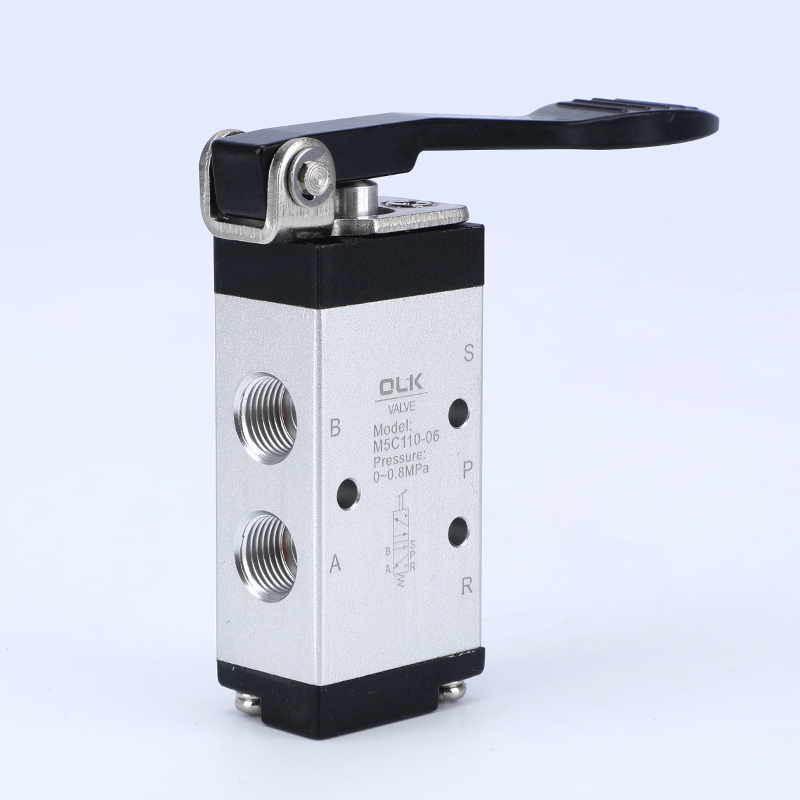

- لانگ ہینڈل کی قسم (M5C)
- مختصر ہینڈل کی قسم (M5D)
- رولر لیور کی قسم (M5R)

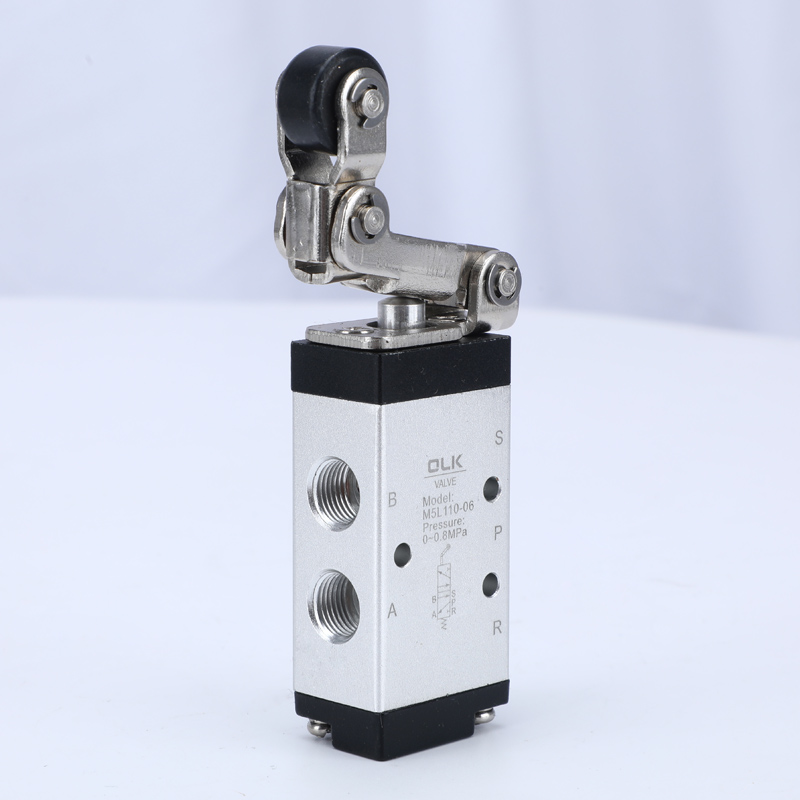

- یون ڈائریکشنل رولر لیور کی قسم (M5L)
- راکر بازو کی قسم (M5Y)
- مشروم ہیڈ بٹن کی قسم (M5PM)

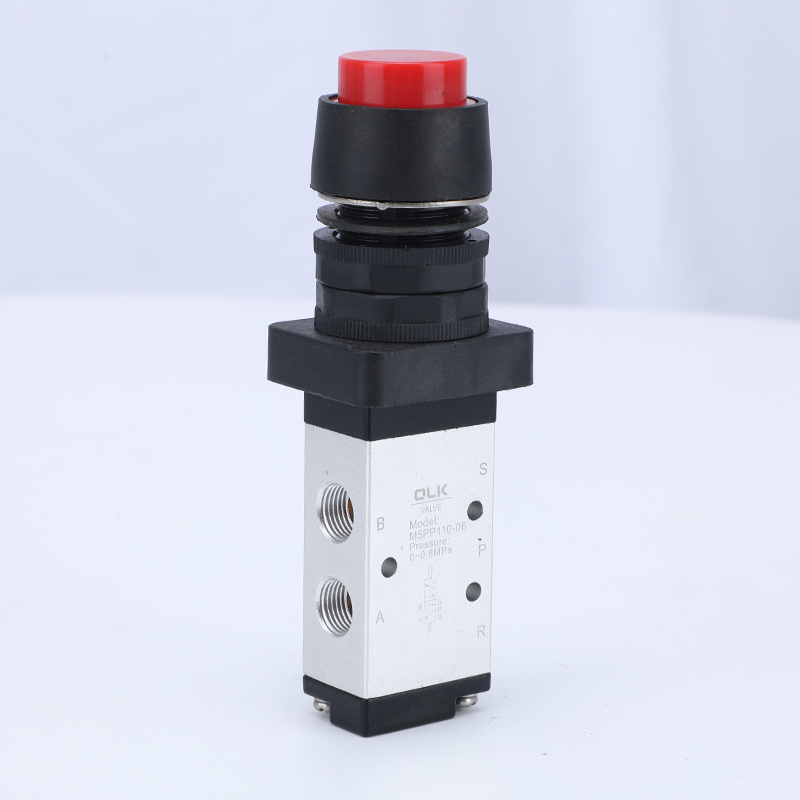

- اٹھائے ہوئے ہیڈ بٹن کی قسم (M5PP)

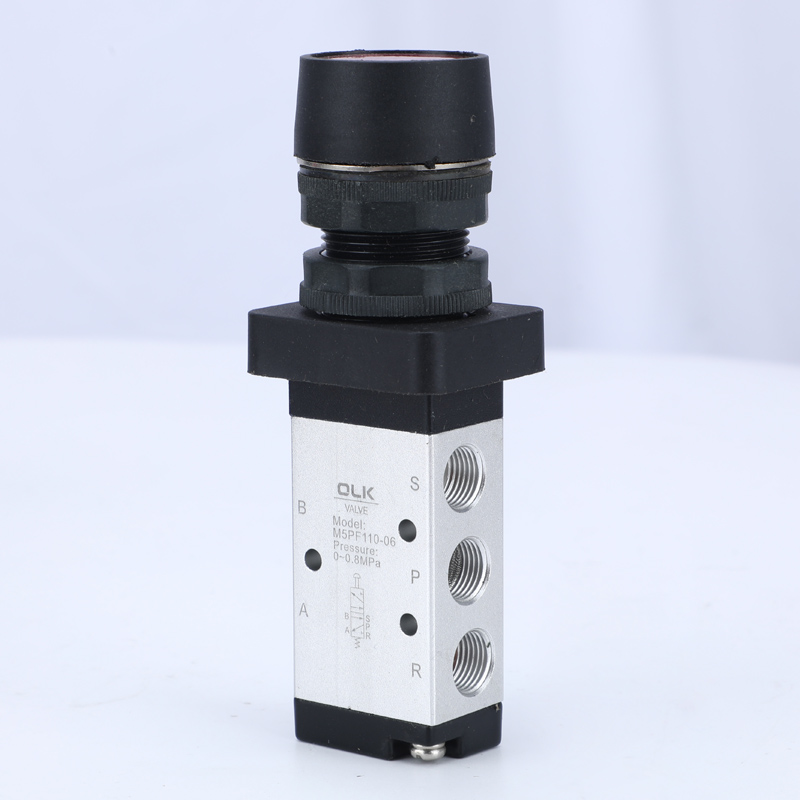

- فلیٹ ہیڈ بٹن کی قسم (M5PF)
- ایمرجنسی اسٹاپ امپیکٹ بٹن کی قسم (M5PL)

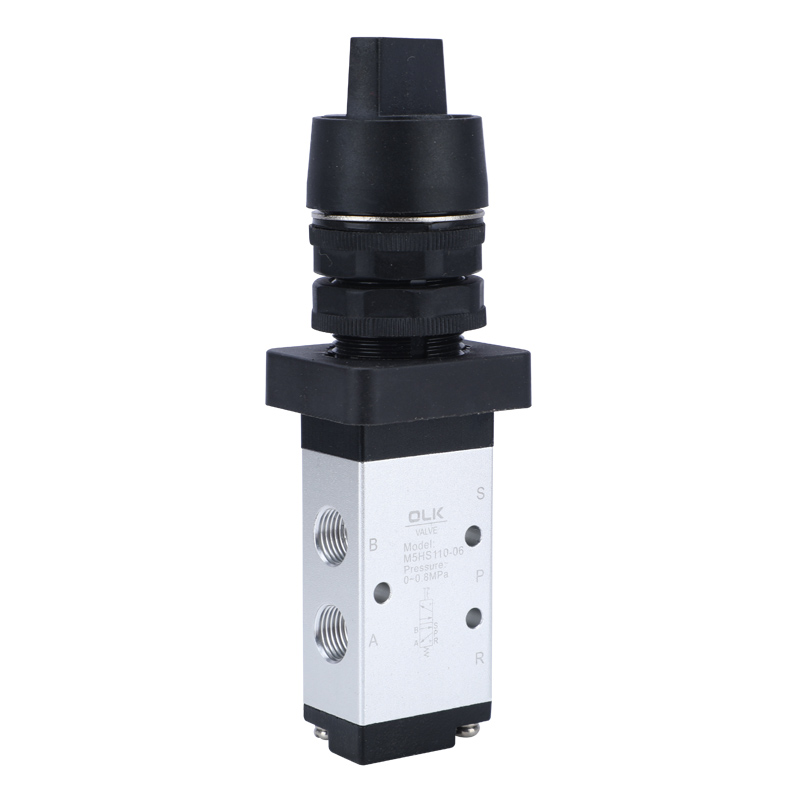

- سلیکٹر کی قسم (M5HS)
PM، PP، اور PF کی اقسام کے لیے، بٹن کے تین رنگ ہیں جن میں سے انتخاب کرنا ہے: سرخ، سبز اور سیاہ۔
1. ایگزاسٹ پورٹس جسم پر واقع ہیں، جو شور اور آلودگی کو کم کرنے کے لیے سائلنسر کی تنصیب میں سہولت فراہم کرتے ہیں۔
2. M5B، M5R، M5L سیریز کو سوئچنگ کے لیے بیرونی قوتوں کی ضرورت ہوتی ہے، جو بیرونی میکانزم کے ذریعے فراہم کیے جاتے ہیں، جو پوزیشن کا پتہ لگانے یا اسٹروک سوئچز کے لیے موزوں ہیں۔
3. M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS سیریز دستی طور پر مختلف حالات میں سہولت کے لیے مختلف ساختی کنٹرول ہیڈز کے ساتھ چلائی جاتی ہیں۔

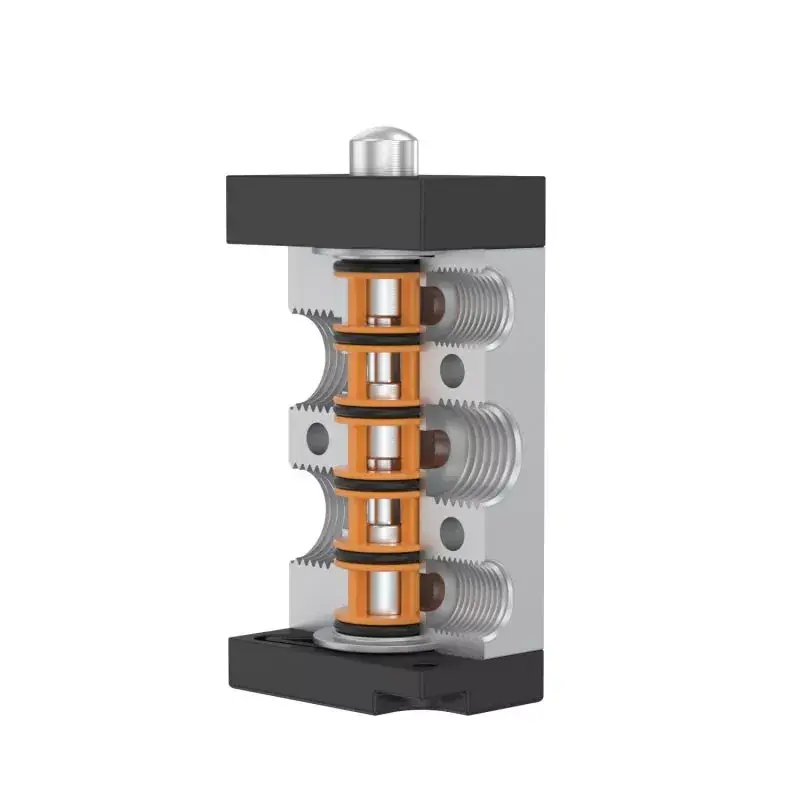

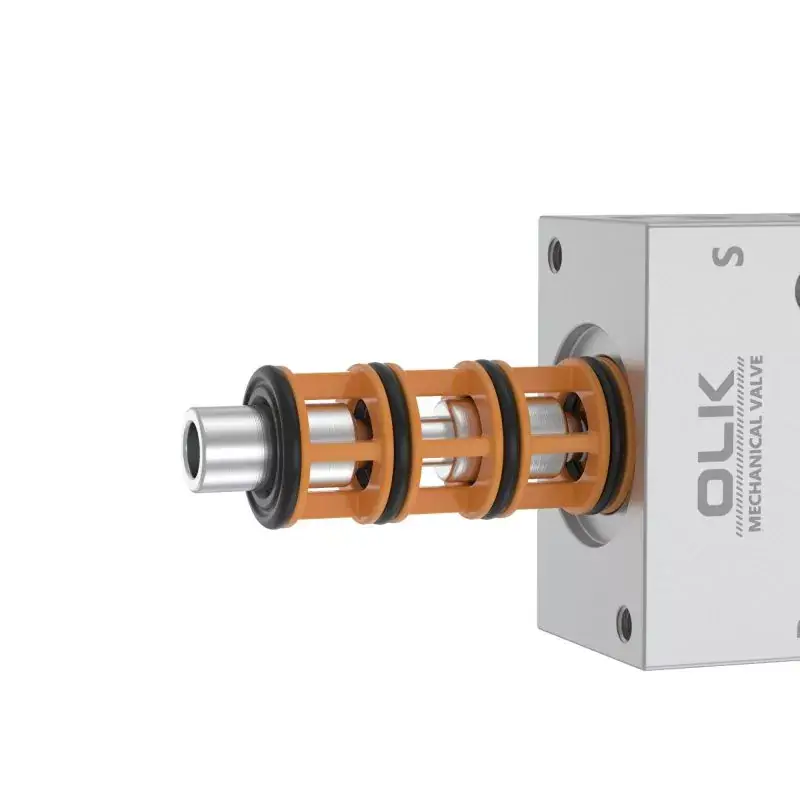

4. سلائیڈنگ کالم کا ڈھانچہ، کام کے دباؤ سے غیر متاثر کنٹرول فورس (یعنی بیک پریشر کا اثر نہیں)، اچھی سگ ماہی کے لیے اندرونی رنگ کی مہر، لچکدار سوئچنگ۔
5. تیل چکنا کرنے کی ضرورت نہیں ہے۔
6. آسان استعمال کے لیے ایک سے زیادہ پوزیشن تنصیبات۔
7. M5C, M5D, M5Y, M5R, M5L سیریز کے کنٹرول ہیڈز دھات سے بنے ہیں جو طویل زندگی اور زیادہ قابل اعتماد اور استحکام کو یقینی بناتے ہیں۔
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر کیا گیا) |
|
ایکشن |
بیرونی براہ راست اداکاری |
|
پورٹ قطر |
05:M5,06:G1/8,08:G1/4 |
|
عہدوں کی تعداد |
2 پوزیشن 5 راستہ |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج MPa(psi) |
0∼1.0(~145) |
|
دباؤ کے خلاف مزاحمت کی ضمانت |
1.5MPa (215psi) |
|
کام کرنے کا درجہ حرارت °C |
-20∼70 |
|
کراس سیکشنل ایریا mm² (CV ویلیو) |
05:2.5(0.14)، 06:8(0.45)، 08:12(0.67) |
|
جسمانی مواد |
ایلومینیم مرکب |
احتیاطی تدابیر
1) کنٹرول حصہ انجینئرنگ پلاسٹک سے بنا ہے، اور صرف دستی آپریشن کی اجازت ہے. والو کو سوئچ کرنے کے لیے دھاتی اثر کا استعمال نہ کریں۔
2) M5B, M5C, M5D, M5PM, M5PF اور M5PP سیریز خود بخود ری سیٹ ہو جاتی ہیں۔ M5Y، M5HS، اور M5PL دستی والوز دستی طور پر دوبارہ ترتیب دیے گئے ہیں۔ M5PL کو ٹریژر پوزیشن میں دبانے کے بعد، روٹری نوب کو ری سیٹ کرنے کے لیے گھمانے کی ضرورت ہے۔
3) ریورسنگ اسٹروک پر توجہ دیں۔ جب کوئی بیرونی طاقت والو کو ریورس کرنے کا سبب بنتی ہے تو، بنیادی ریورسنگ اسٹروک کو کنٹرول اسٹروک ٹیبل میں بیان کردہ ریورسنگ اسٹروک کی حد سے زیادہ نہیں ہونا چاہئے، ورنہ یہ والو کے جسم کو نقصان پہنچائے گا۔
4) M5L یک طرفہ رولر والو صرف ایک سمت میں بدل سکتا ہے (دائیں سے بائیں مار کر)۔ دوسری سمت میں غلط اثر (بائیں سے دائیں مڑے ہوئے)۔
5) کنٹرول ہیڈ کا مجموعہ الگ سے آرڈر کیا جا سکتا ہے۔
