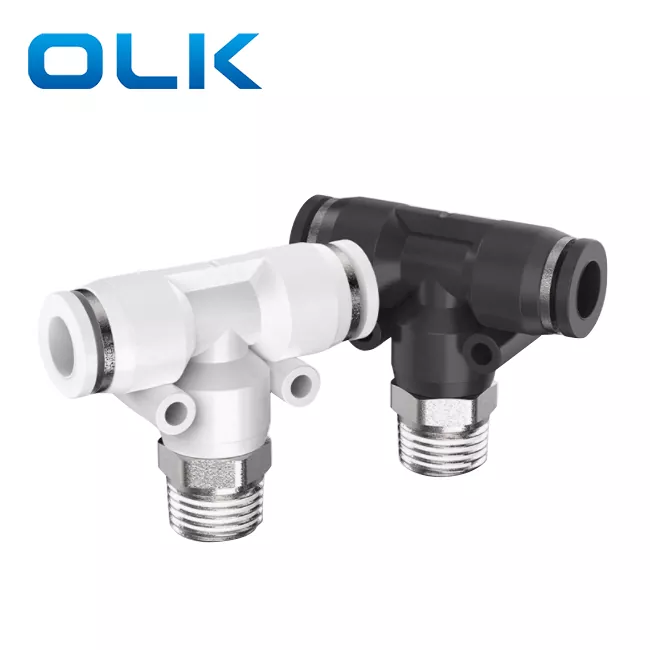

پی بی برانچ ٹی پش ان ٹیوب فٹنگ

آرڈرنگ کوڈ

پی بی

8

--

01

ماڈل

ٹیوب کا سائز (میٹرک)

دھاگے کی قسم (55° سیدھی ٹیوب تھریڈ)

پی بی سیریز فٹنگ

4:4 ملی میٹر

01:G1/8

6:6 ملی میٹر

02:G1/4

8:8 ملی میٹر

03:G3/8

10:10 ملی میٹر

04:G1/2

12:12 ملی میٹر

14:14 ملی میٹر

16:16 ملی میٹر

سیال

ہوا/پانی (مشروط)/ویکیوم

آپریٹنگ دباؤ

0-1.0Mpa

ویکیوم پریشر

-100Kpa(10 Torr)

آپریٹنگ درجہ حرارت

-10-60℃

مواد

NYLON (PA)، Polyurethane (PU)

انچ ٹیوب فٹنگ

میٹری ٹیوب فٹنگ

φD

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

M5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

M5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

پی بی 10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

پی بی 10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

پی بی 10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

پی بی 10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

پی بی 12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

پی بی 12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

پی بی 12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

پی بی 12-04

12

R1/2

11

41

29.5

21

5

پی بی 14-03

16

R3/8

11

46.3

34.5

24

4

پی بی 14-04

16

R1/2

12

47.3

34.5

27

4

نام/قسم

انٹرفیس کی ساخت کی تفصیل

رن ٹی (PD)

مرکزی ہوا کا بہاؤ سیدھا ہے، اور شاخیں عمودی طور پر باہر کی طرف لے جاتی ہیں۔

برانچ ٹی (PB)

دو انٹرفیس دائیں زاویوں پر جڑے ہوئے ہیں، ایک "T" کی شاخ پر

برابر ٹی

ایک ہی سائز کے ساتھ تین بندرگاہیں۔
