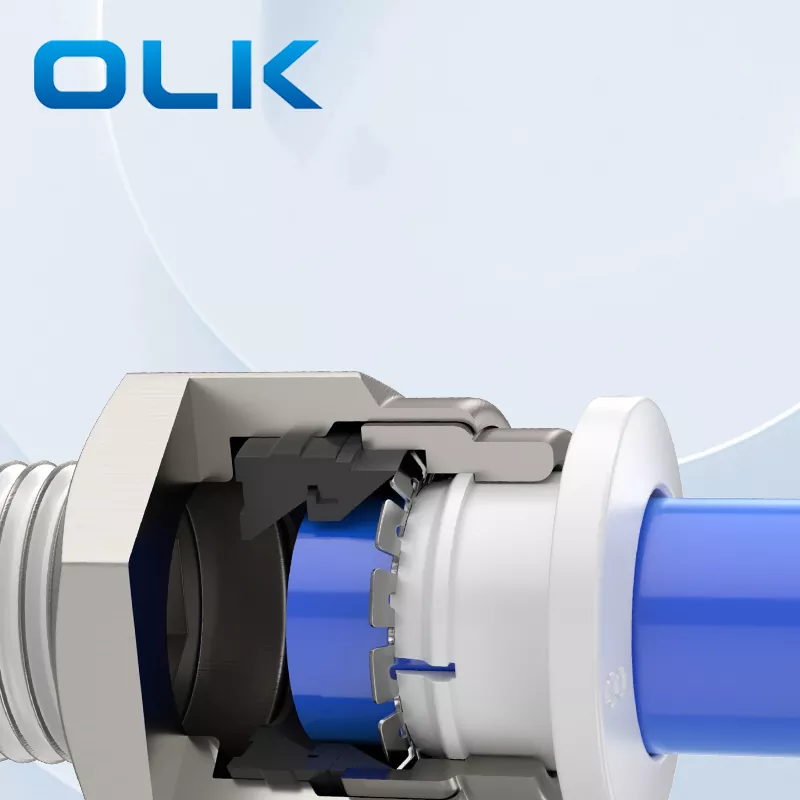

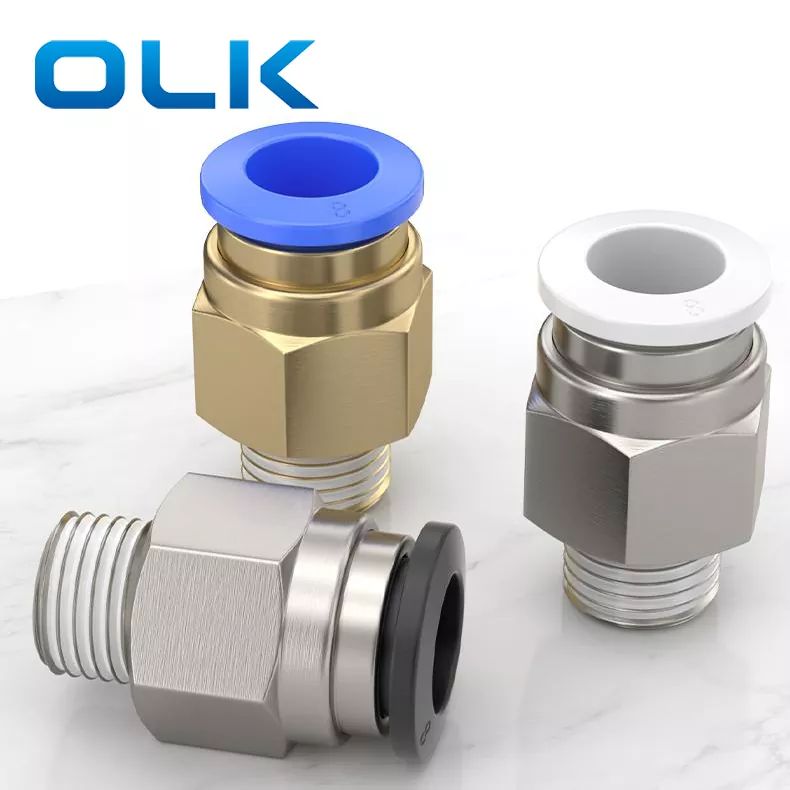

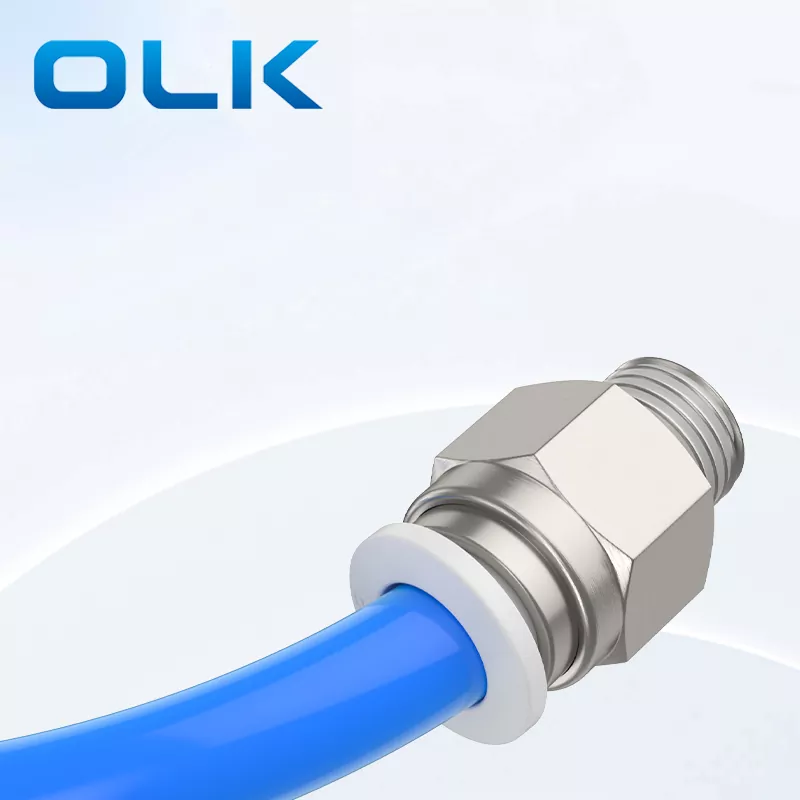

ٹیوب فٹنگ میں پی سی مرد تھریڈ سیدھے دھکا

آرڈر کوڈ

پی سی

8

--

01

ماڈل

ٹیوب سائز (میٹرک)

تھریڈ کی قسم (55 ° سیدھے ٹیوب تھریڈ)

4: 4 ملی میٹر

01: G1/8

6: 6 ملی میٹر

02: G1/4

8: 8 ملی میٹر

03: G3/8

10: 10 ملی میٹر

04: G1/2

12: 12 ملی میٹر

14: 14 ملی میٹر

16: 16 ملی میٹر

سیال

ہوا/پانی (مشروط)/ویکیوم

آپریٹنگ پریشر

0-1.0MPA

ویکیوم پریشر

-100KPA (10 ٹور)

آپریٹنگ درجہ حرارت

-10-60 ℃

مواد

نایلان (PA) ، پولیوریتھین (PU)

انچ ٹیوب فٹنگ

میٹرک ٹیوب فٹنگ

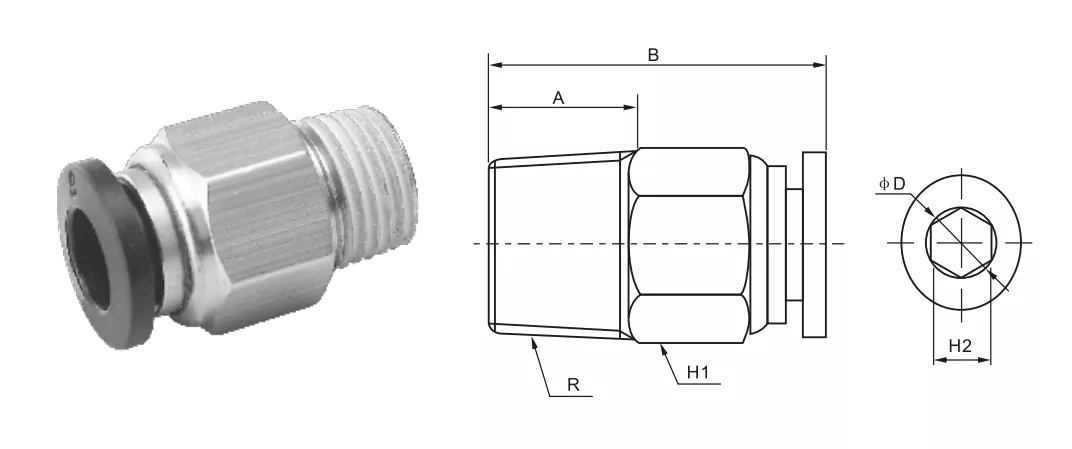

φd

R

A

B

H1

H2

پی سی 5/32-ایم 5

PC4-M5

4

ایم 5

4.5

21.8

10

2

پی سی 5/32-01

پی سی 4-01

4

R1/8

6.5

20.5

10

3

پی سی 5/32-02

پی سی 4-02

4

R1/4

9

19.5

14

3

پی سی 1/4-ایم 5

PC6-M5

6

ایم 5

4.5

22.8

12

2

پی سی 1/4-01

پی سی 6-01

6

R1/8

6.5

22.2

12

4

پی سی 1/4-02

پی سی 6-02

6

R1/4

9

22.2

14

4

پی سی 1/4-03

پی سی 6-03

6

R3/8

10

21.5

17

4

پی سی 1/4-04

پی سی 6-04

6

R1/2

10

23

21

4

پی سی 5/16-01

پی سی 8-01

8

R1/8

8

26.8

14

4

پی سی 5/16-02

پی سی 8-02

8

R1/4

10

25.2

14

6

پی سی 5/16-03

پی سی 8-03

8

R3/8

10

22.2

17

6

پی سی 5/16-04

پی سی 8-04

8

R1/2

11

23.7

21

6

پی سی 3/8-01

پی سی 10-01

10

R1/8

8

30.7

17

4

پی سی 3/8-02

پی سی 10-02

10

R1/4

10

31

17

6

پی سی 3/8-03

پی سی 10-03

10

R3/8

10

29.5

17

8

پی سی 3/8-04

پی سی 10-04

10

R1/2

11

25.2

21

8

پی سی 1/2-01

پی سی 12-01

12

R1/8

8

31.7

19

4

پی سی 1/2-02

پی سی 12-02

12

R1/4

10

33.2

19

6

پی سی 1/2-03

پی سی 12-03

12

R3/8

10

30

19

8

پی سی 1/2-04

پی سی 12-04

12

R1/2

11

30

21

8

پی سی 14-03

14

R3/8

11

38

24

6

پی سی 14-04

14

R1/2

12

39

24

8

پی سی 16-03

16

R3/8

13

39

24

10

پی سی 16-04

16

R1/2

15

39

27

12
