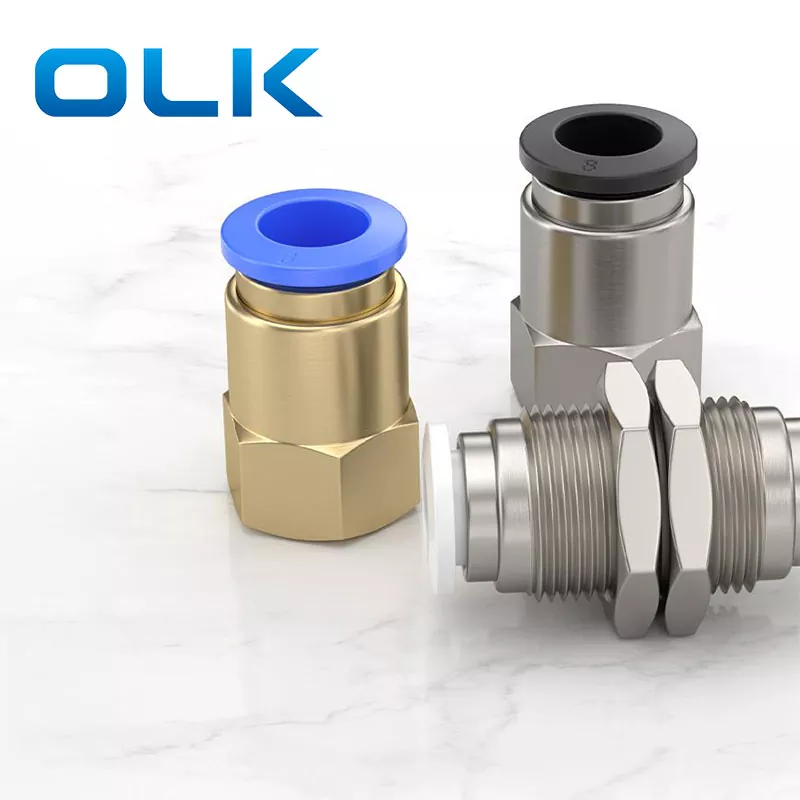

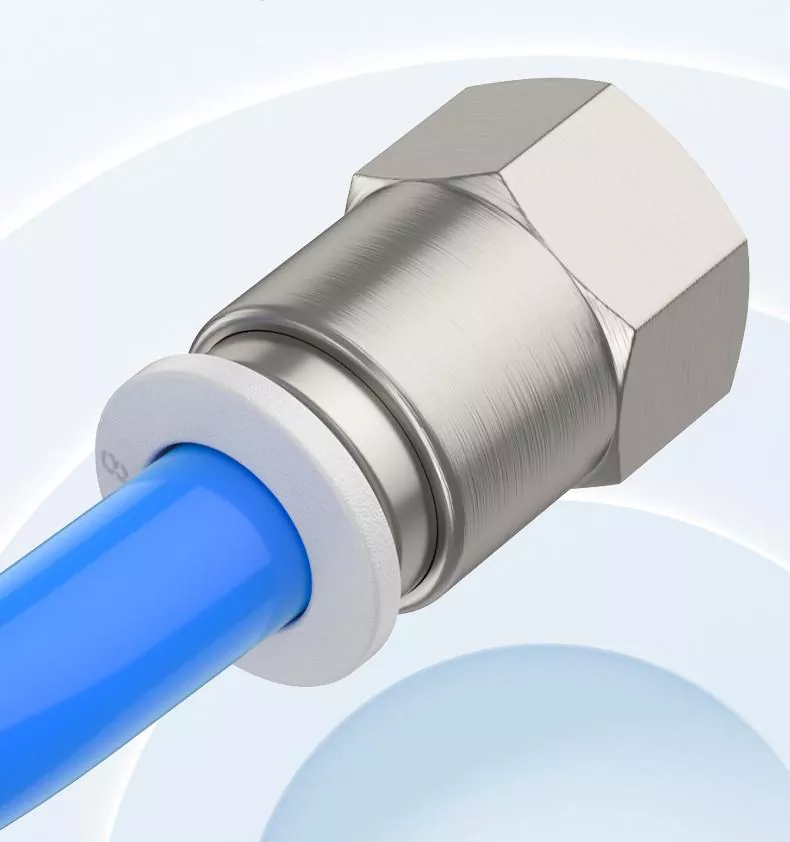

ٹیوب فٹنگ میں پی سی ایف خواتین سیدھے دھکے

آرڈر کوڈ

پی سی ایف

8

--

01

ماڈل

ٹیوب سائز (میٹرک)

تھریڈ کی قسم (55 ° سیدھے ٹیوب تھریڈ)

پی سی ایف سیریز فٹنگ

4: 4 ملی میٹر

01: G1/8

6: 6 ملی میٹر

02: G1/4

8: 8 ملی میٹر

03: G3/8

10: 10 ملی میٹر

04: G1/2

12: 12 ملی میٹر

14: 14 ملی میٹر

16: 16 ملی میٹر

سیال

ہوا/پانی (مشروط)/ویکیوم

آپریٹنگ پریشر

0-1.0MPA

ویکیوم پریشر

-100KPA (10 ٹور)

آپریٹنگ درجہ حرارت

-10-60 ℃

مواد

نایلان (PA) ، پولیوریتھین (PU)

انچ ٹیوب فٹنگ

میٹرک ٹیوب فٹنگ

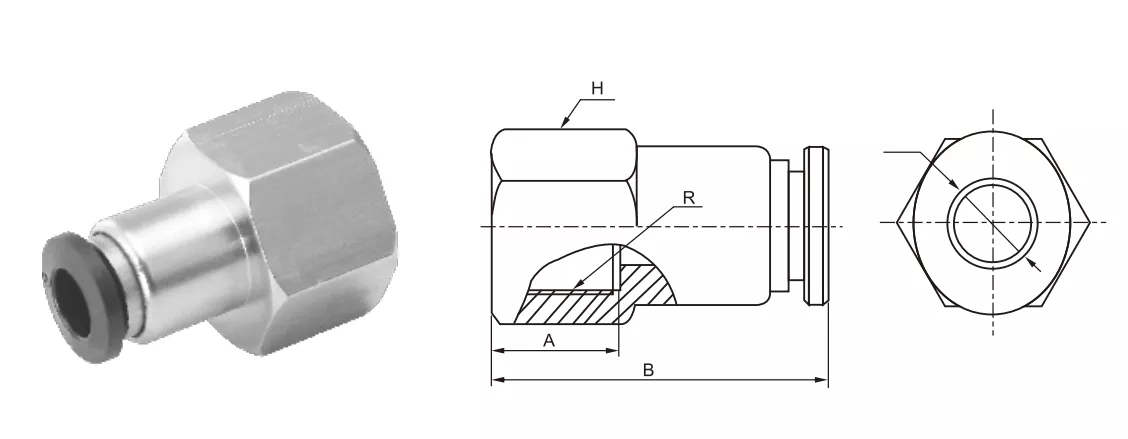

φd

R

A

B

H

PCF5/32-M5

پی سی ایف 4 ایم 5

4

ایم 5

6.5

24.4

10

پی سی ایف 5/32-01

پی سی ایف 4-01

4

R1/8

9

26.6

10

پی سی ایف 5/32-02

پی سی ایف 4-02

4

R1/4

11

28.8

15

PCF1/4-M5

پی سی ایف 6-ایم 5

6

ایم 5

6.5

24

12

پی سی ایف 1/4-01

پی سی ایف 6-01

6

R1/8

9

28

12

پی سی ایف 1/4-02

پی سی ایف 6-02

6

R1/4

11

30

15

پی سی ایف 1/4-03

پی سی ایف 6-03

6

R3/8

12

30.5

19

پی سی ایف 1/4-04

پی سی ایف 6-04

6

R1/2

12.5

31.5

24

پی سی ایف 5/16-01

پی سی ایف 8-01

8

R1/8

9

28.5

14

پی سی ایف 5/16-02

پی سی ایف 8-02

8

R1/4

11

30.5

15

پی سی ایف 5/16-03

پی سی ایف 8-03

8

R3/8

12

31

19

پی سی ایف 5/16-04

پی سی ایف 8-04

8

R1/2

12.5

32.5

24

پی سی ایف 3/8-01

پی سی ایف 10-01

10

R1/8

9

32.4

17

پی سی ایف 3/8-02

پی سی ایف 10-02

10

R1/4

11

34

17

پی سی ایف 3/8-03

پی سی ایف 10-03

10

R3/8

12

34

19

پی سی ایف 3/8-04

پی سی ایف 10-04

10

R1/2

12.5

35

24

پی سی ایف 1/2-01

پی سی ایف 12-01

12

R1/8

9

35

19

پی سی ایف 1/2-02

پی سی ایف 12-02

12

R1/4

11

35

19

پی سی ایف 1/2-03

پی سی ایف 12-03

12

R3/8

12

35

19

پی سی ایف 1/2-04

پی سی ایف 12-04

12

R1/2

12.5

36.5

24

پی سی ایف 16-03

16

R3/8

16.5

46.4

24

پی سی ایف 16-04

16

R1/2

18

48.4

32

پی سی

پی سی ایف

قسم

پش ان کنیکٹر

تھریڈ ٹائپ سپورٹ

بی ایس پی ٹی / این پی ٹی / میٹرک

دھاگہ

مرد

عورت

تنصیب

تھریڈڈ سوراخوں یا سلنڈر اور دیگر سامان کے اختتام پر سکرو

بیرونی تھریڈڈ سلنڈر یا مشترکہ میں سکرو

درخواست

سب سے عام عالمگیر ماڈل ، ترجیحی ، اندرونی دھاگے کے سامان سے لیس ہے

بیرونی تھریڈڈ فٹنگوں سے رابطہ کرنے کے لئے یا اعلی جگہ کی ضروریات کے ساتھ حالات میں استعمال کیا جاتا ہے

سلنڈر یا والو باڈی پر نصب (سلنڈر میں اندرونی دھاگے ہوتے ہیں) ، تھریڈڈ اختتام سامان سے منسلک ہوتا ہے ، اور نلی استعمال کے لئے داخل کی جاتی ہے

کنٹرول والو یا سولینائڈ والو (بیرونی دھاگے کے ساتھ) کے ایئر آؤٹ لیٹ کو مربوط کریں اور داخلی دھاگے سے آلہ کو ٹھیک کریں ، اور دوسرے سرے پر نلی داخل کریں

مضبوط لاکنگ طاقت یا اعلی سگ ماہی کی ضروریات کی ضرورت ہوتی ہے ، جو اکثر تھریڈ سیلینٹ یا او رنگ کے ساتھ مل کر استعمال ہوتا ہے

محدود جگہ کی وجہ سے ، کنکشن کے لئے صرف داخلی دھاگے استعمال کیے جاسکتے ہیں۔ مجموعی طور پر مشترکہ لمبائی کو کم کرسکتا ہے
