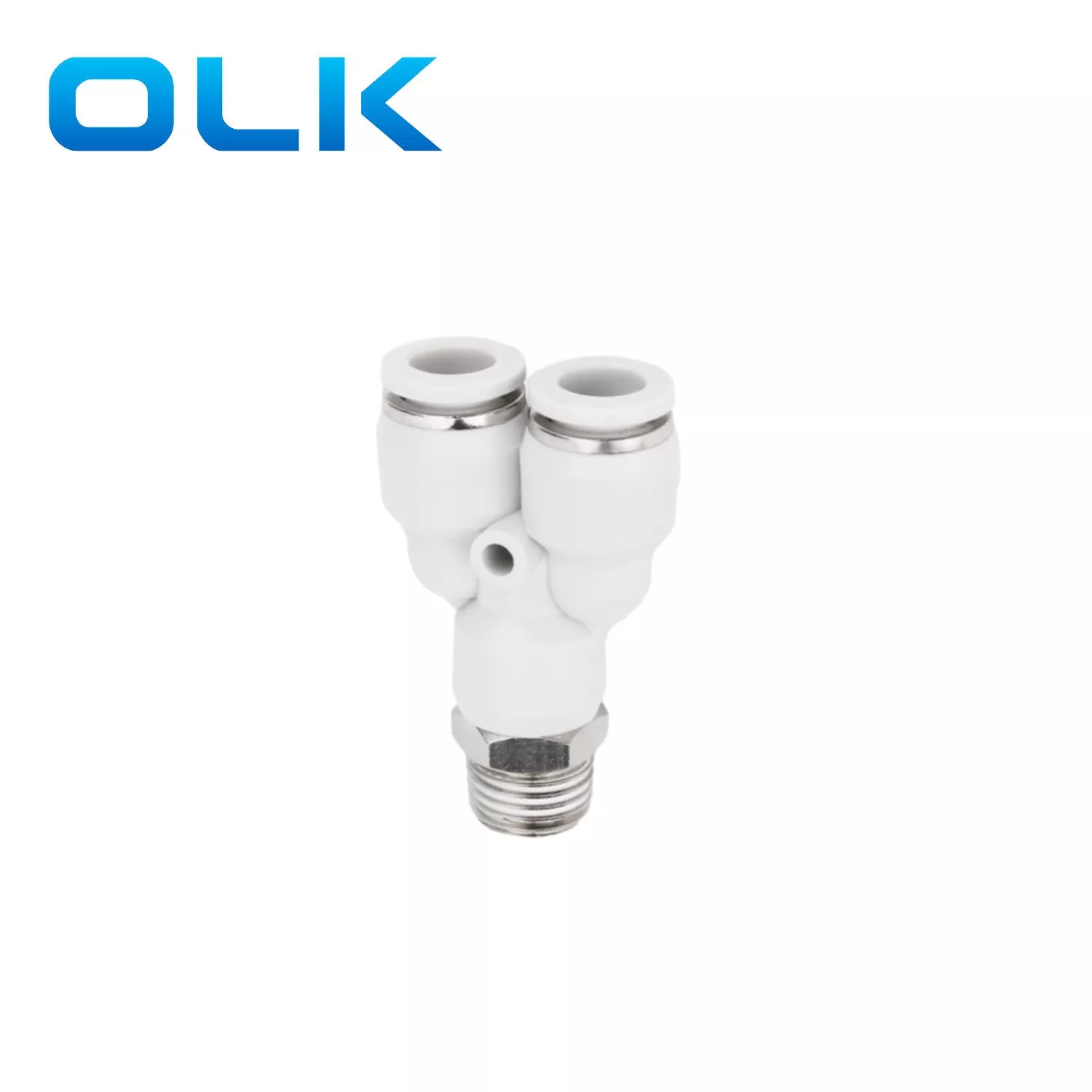

پی ایکس وائی ٹائپ پش ان ٹیوب فٹنگ پش ٹو کنیکٹ ڈیزائن ہے۔ آسان تنصیب۔ مجموعی طور پر ظاہری شکل y کی شکل کا ہے ، جس میں ایک ہموار بہاؤ کی سمت ہے جو ہوا کے بہاؤ کے لئے زیادہ موزوں ہے۔ اور ہوا کا اہم راستہ براہ راست منسلک ہے۔ عام طور پر نیومیٹک نظاموں میں گیس کی علیحدگی یا معاون پائپ لائنوں کے لئے استعمال کیا جاتا ہے۔
PX تانبے سے بنایا گیا ہے اور آسان نہیں۔
|
آرڈر کوڈ |
|||
|
px |
8 |
-- |
01 |
|
ماڈل |
ٹیوب سائز (میٹرک) |
|
تھریڈ کی قسم (55 ° سیدھے ٹیوب تھریڈ) |
|
پی ایکس سیریز فٹنگ |
4: 4 ملی میٹر |
|
01: G1/8 |
|
|
6: 6 ملی میٹر |
|
02: G1/4 |
|
|
8: 8 ملی میٹر |
|
03: G3/8 |
|
|
10: 10 ملی میٹر |
|
04: G1/2 |
|
|
12: 12 ملی میٹر |
|
|
|
|
14: 14 ملی میٹر |
|
|
|
|
16: 16 ملی میٹر |
|
|
PX Y ٹائپ پش ان ٹیوب فٹنگ
|
سیال |
ہوا/پانی (مشروط)/ویکیوم |
|
آپریٹنگ پریشر |
0-1.0MPA |
|
ویکیوم پریشر |
-100KPA (10 ٹور) |
|
آپریٹنگ درجہ حرارت |
-10-60 ℃ |
|
مواد |
نایلان (PA) ، پولیوریتھین (PU) |
|
انچ ٹیوب فٹنگ |
میٹرک ٹیوب فٹنگ |

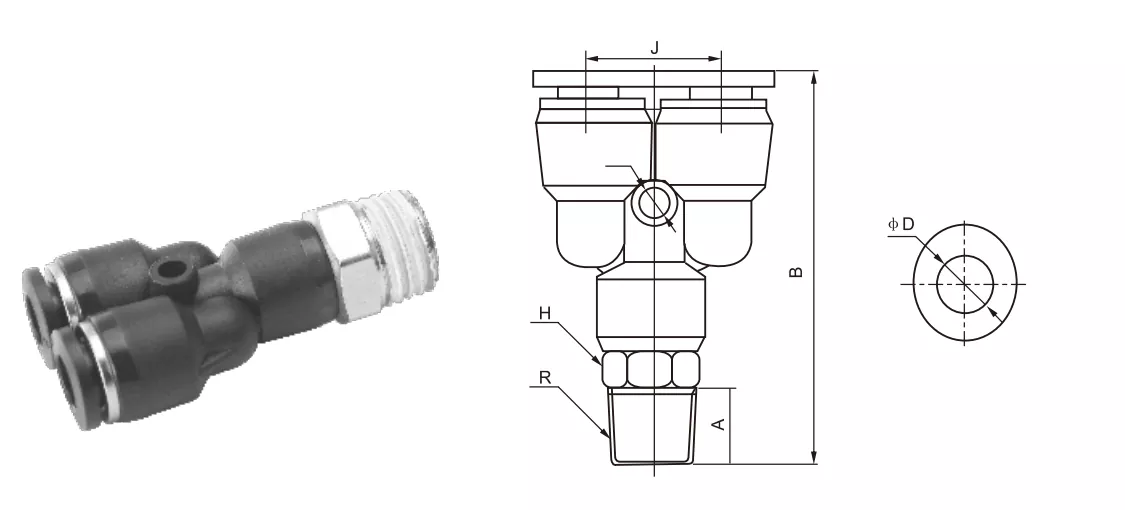

φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
ایم 5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
px6-m5 |
6 |
ایم 5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
px1/4-02 |
px6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
px1/4-03 |
px6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
px5/16-03 |
px8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
px3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

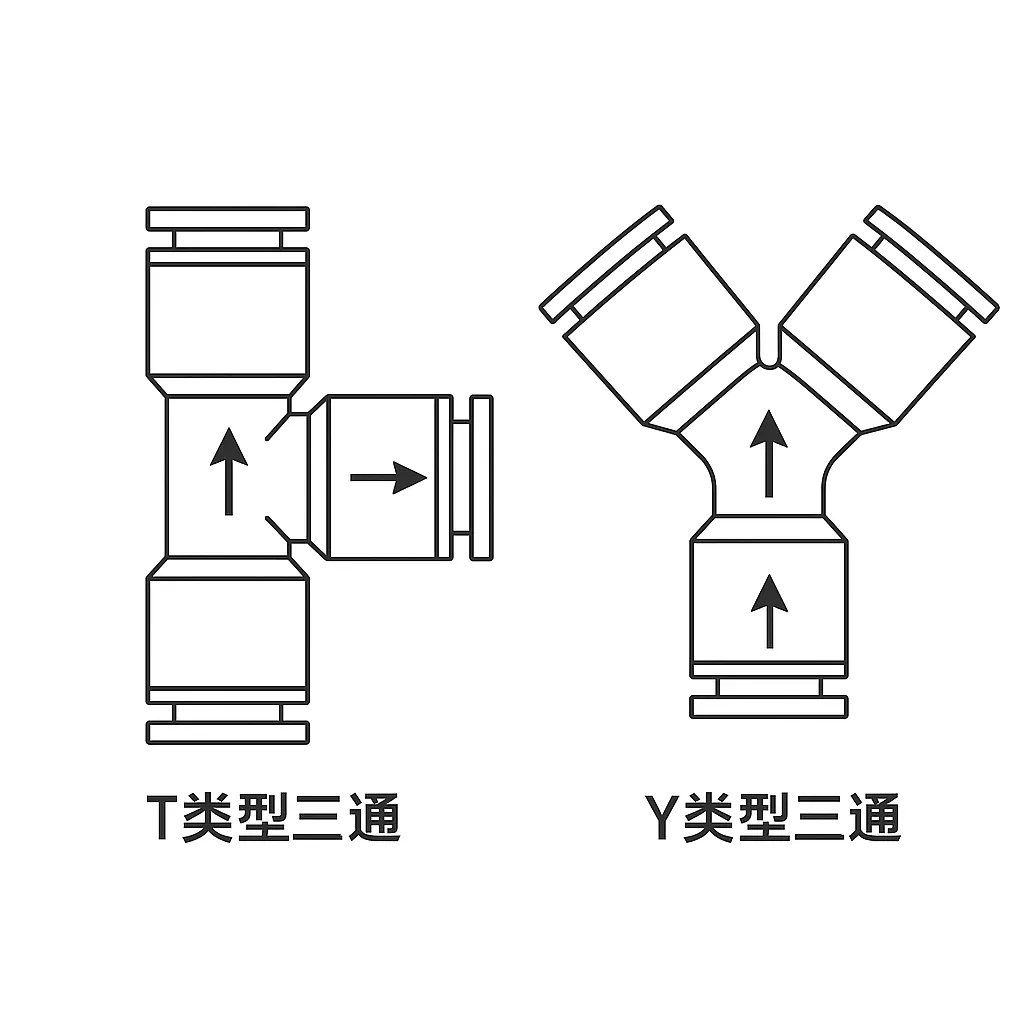

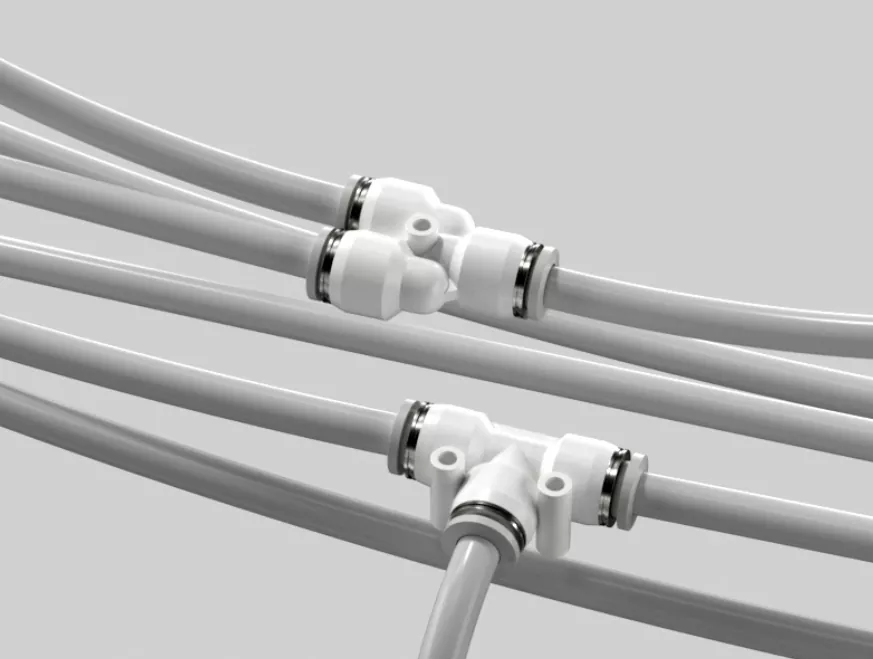

ٹی اور وائی کے سائز کے پش ان ٹیوب فٹنگ کے مابین مماثلت اور اختلافات: |
|
|
ٹی فٹنگ (پی بی ، پی ڈی) |
"T" ڈھانچہ کی طرح 3 وے نیومیٹک فٹنگ اور 90 ° زاویہ پر ایک دوسرے کو ایک دوسرے سے جوڑتا ہے |
|
y فٹنگ (px) |
"Y" ڈھانچے کی طرح فٹنگ اور سموت فلو سمت ، زیادہ مناسب فوئر فلو |
|
ٹی کے سائز کے مطابق فٹنگ کے مقابلے میں ، Y- کے سائز کا کنیکٹر فٹنگ فلو ہموار ہے اور اس میں کم مزاحمت ہے |
|
ٹی ٹائپ نیومیٹک فٹنگ کے مقابلے میں Y ٹائپ ایئر فٹنگ کی کیا خصوصیات ہیں؟
ٹی کے سائز کے نیومیٹک فٹنگ کے مقابلے میں ، Y کے سائز کا ہوا کنیکٹر فٹنگ کا بہاؤ ہموار ہے اور اس میں کم مزاحمت ہے
PX Y ٹائپ پش ان ٹیوب فٹنگ آپریٹنگ پریشر کیا ہے؟
PX نیومیٹک فٹنگ آپریٹنگ پریشر 0-1.0MPA ہے۔
