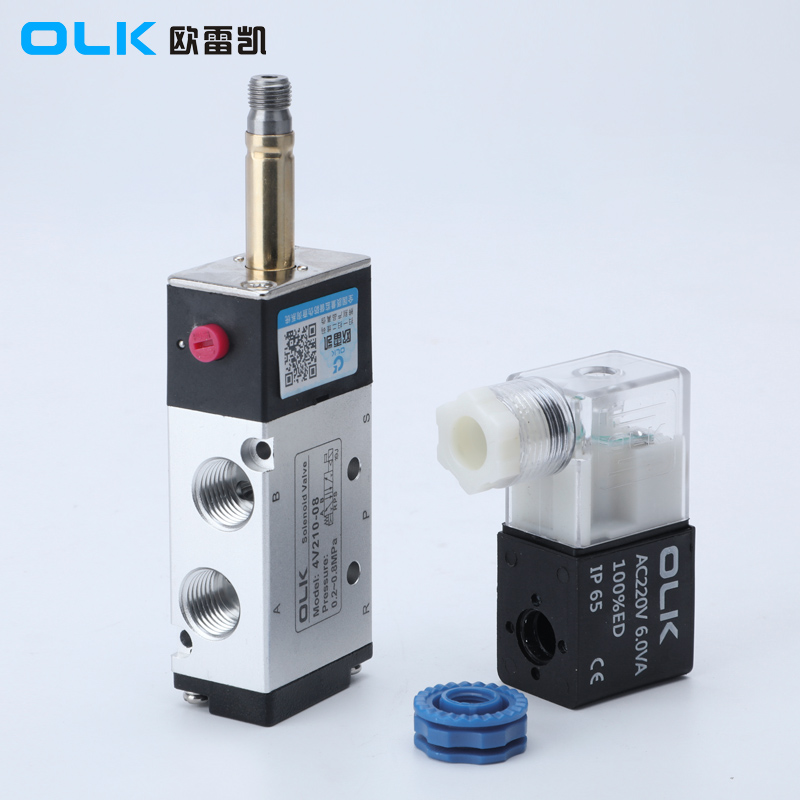

5/3 کی تین والو قسموں کے درمیان فرقسولینائڈ والوز
5/3 آرڈر کرتے وقتsolenoid والوزسنگل اور ڈبل الیکٹریکل کنٹرول کے علاوہ، تین کنفیگریشنز ہیں: C (ڈبل سولینائڈ 5/3 وے بند سینٹر)، E (ڈبل سولینائڈ 5/3 وے ایگزاسٹ سینٹر)، اور P (ڈبل سولینائڈ 5/3 وے پریشر مرکز)۔
| 5/3 راستہsolenoid والوعلامت | آرڈرنگ کوڈ |
|
|
 |

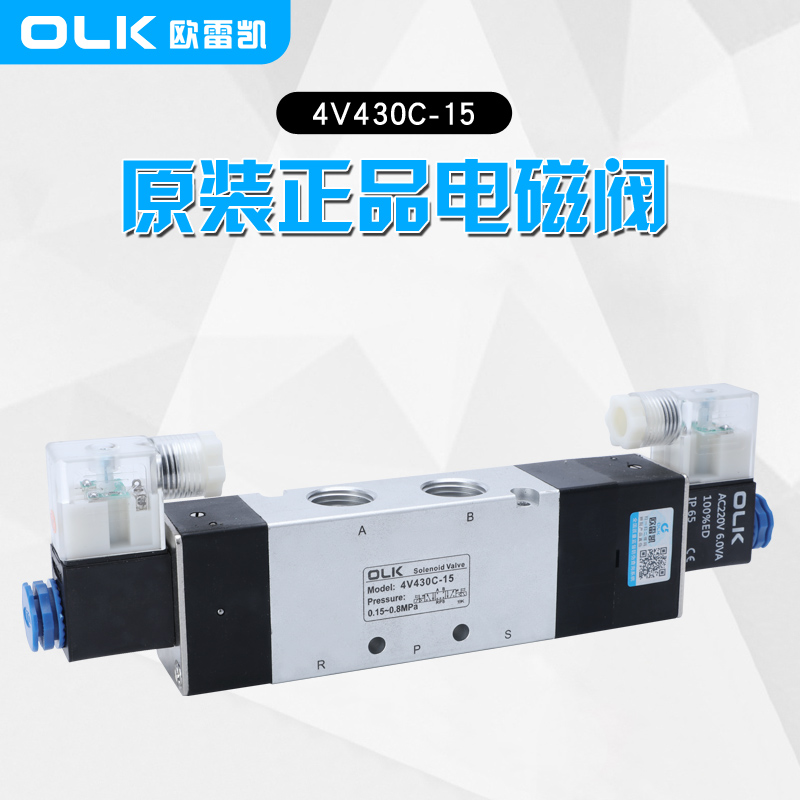

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
ڈبل solenoid 5/3 راستہ بند مرکز |
عام طور پر بند پوزیشن میں 5/3 والو۔ |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
ڈبل سولینائیڈ 5/3 راستہ ایگزاسٹ سینٹر |
عام طور پر کھلی پوزیشن میں 5/3 والو۔ |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
ڈبل سولینائڈ 5/3 وے پریشر سینٹر |
ایگزاسٹ پوزیشن میں 5/3 والو۔ |
پورٹ P پر دباؤ (سپلائی پریشر):
اس سے مراد solenoid والو کے ان پٹ پورٹ پر دباؤ ہے (عام طور پر P کا لیبل لگایا جاتا ہے)۔ جب والو کھلتا ہے یا بند ہوتا ہے تو یہ دباؤ سیال کے بہاؤ کو کنٹرول کرنے کی محرک قوت ہے۔
پریشر سینٹر کی ترتیب میں، inlet پورٹ (P) پر دباؤ دیگر بندرگاہوں (جیسے A یا B) سے زیادہ ہوتا ہے، اور کنٹرول سسٹم اس دباؤ کو مناسب چینل کی طرف لے جاتا ہے۔
درمیانی پوزیشن کا اخراج:
یہ ریاست کی حالت کو بیان کرتا ہے۔solenoid والوجب درمیانی پوزیشن میں ہو۔ تین پوزیشن والے سولینائیڈ والوز کے لیے، جب سپول درمیانی پوزیشن میں ہوتا ہے، تمام بندرگاہیں (جیسے P، A، اور B) آپس میں جڑی ہو سکتی ہیں، یا مخصوص بندرگاہیں رساو کا راستہ بنا سکتی ہیں۔
ایک عام وسط پوزیشن ایگزاسٹ کنفیگریشن میں، A یا B بندرگاہوں سے دباؤ ایگزاسٹ پورٹ پر واپس آ سکتا ہے (عام طور پر R یا T کا لیبل لگا ہوا ہے)، دباؤ کو جاری کرتا ہے۔ اس ڈیزائن کو کچھ ایپلی کیشنز میں استعمال کیا جاتا ہے تاکہ سسٹم میں ضرورت سے زیادہ دباؤ کو روکنے کے لیے جب کوئی کنٹرول سگنل موجود نہ ہو۔
بند مرکز:
بند مرکز کی ترتیب میں، درمیانی پوزیشن میں ہونے پر سولینائیڈ والو کی تمام بندرگاہوں کو سیل کر دیا جاتا ہے، یعنی کسی بندرگاہ سے کوئی سیال بہہ نہیں سکتا۔
یہ ڈیزائن عام طور پر ان حالات میں استعمال ہوتا ہے جہاں دباؤ کو برقرار رکھنے یا نظام کے درمیانی پوزیشن میں ہونے پر غیر مطلوبہ سیال بہاؤ کو روکنے کے لیے ضروری ہوتا ہے۔
خلاصہ:
پریشر سینٹر: پر لاگو دباؤ سے مراد ہے۔solenoid والوزinlet
ایگزاسٹ سینٹر: ایک ایسی حالت کی وضاحت کرتا ہے جہاں درمیانی پوزیشن میں ایک یا زیادہ بندرگاہوں سے سیال خارج ہو سکتا ہے۔
بند مرکز: ایک ایسی ریاست کی وضاحت کرتا ہے جہاں تمام بندرگاہوں کو سیل کیا جاتا ہے، درمیانی پوزیشن میں سیال کے بہاؤ کو روکتا ہے۔
5/2 Solenoid والو کے مقابلے میں 5/3 Solenoid والو کے فوائد:
متعدد درمیانی پوزیشن کے اختیارات:
ایک 5/3 سولینائڈ والو میں تین کام کرنے کی پوزیشنیں ہوتی ہیں، درمیانی پوزیشن مختلف حالتوں (جیسے پریشر، ایگزاسٹ، یا بند) کے لیے قابل ترتیب ہوتی ہے۔
یہ لچک دباؤ کو برقرار رکھنے، دباؤ کو ختم کرنے، یا والو کے غیر فعال ہونے یا ہنگامی صورت حال میں نظام کو مکمل طور پر سیل کرنے کی اجازت دیتی ہے، مختلف ایپلی کیشنز کے لیے مزید کنٹرول کے اختیارات پیش کرتی ہے۔
بہتر حفاظت اور کنٹرول:
5/3 سولینائڈ والو درمیانی پوزیشن میں دباؤ یا ایگزاسٹ پریشر کو برقرار رکھنے کا انتخاب کرسکتا ہے، غیر ارادی کارروائیوں کے خلاف حفاظتی اہم ایپلی کیشنز میں تحفظ فراہم کرتا ہے۔ مثال کے طور پر، بجلی کی ناکامی یا کنٹرول سگنل کے ضائع ہونے کی صورت میں، مناسب درمیانی پوزیشن کا انتخاب سامان اور اہلکاروں کی حفاظت کر سکتا ہے۔
ایک 5/2 solenoid والو، جب سگنل کھو دیتا ہے، صرف اپنی اصل پوزیشن پر واپس آسکتا ہے اور اسی طرح کا تحفظ پیش نہیں کرسکتا۔
سلنڈر کے اثرات کی روک تھام:
سمت تبدیل کرتے وقت سلنڈر پر پڑنے والے اثرات کو کم کرنے کے لیے 5/3 solenoid والو کی درمیانی پوزیشن کا استعمال کیا جا سکتا ہے۔ مثال کے طور پر، ایگزاسٹ قسم کی درمیانی پوزیشن کا انتخاب سمتوں کو تبدیل کرتے وقت جزوی دباؤ چھوڑنے کی اجازت دے سکتا ہے، اچانک رکنے یا شروع ہونے کی وجہ سے ہونے والے اثرات سے بچ سکتا ہے، اس طرح آلات کی عمر بڑھ جاتی ہے۔
ایک 5/2solenoid والواس خصوصیت کا فقدان ہے، کیونکہ یہ صرف دو سمتوں کے درمیان تیزی سے تبدیل ہو سکتا ہے، جو کچھ صورتوں میں آلات پر اثر اور پہننے کا سبب بن سکتا ہے۔
نتیجہ:
5/3 solenoid والو 5/2 solenoid والو کے مقابلے لچک، حفاظت، اثر کم کرنے اور پیچیدہ کنٹرول میں اہم فوائد پیش کرتا ہے۔ یہ ان ایپلی کیشنز میں انتہائی قیمتی بناتا ہے جن کے لیے متعدد آپریٹنگ موڈز، بہتر حفاظت، اور آلات کے اثرات میں کمی کی ضرورت ہوتی ہے۔ دریں اثنا، 5/2 solenoid والو، اس کی سادہ ساخت اور کم قیمت کے ساتھ، عام طور پر ایسے نظاموں میں استعمال ہوتا ہے جہاں پیچیدہ کنٹرول کی ضرورت نہیں ہوتی ہے۔
-
