2W 2-وے نیومیٹک سولینائڈ والو عام طور پر بند سولینائڈ والو میں براہ راست اداکاری کا ڈیزائن پیش کیا گیا ہے ، جس میں صحت سے متعلق مشین والے والو جسم ، اعلی کارکردگی والے کنڈلی ، سٹینلیس سٹیل پلنجر ، اور قابل اعتماد سگ ماہی کے اجزاء شامل ہیں۔ اس سلسلے میں دو بہاؤ کی اقسام شامل ہیں: معیاری نظاموں کے لئے ایک چھوٹا سا بہاؤ ماڈل اور اعلی صلاحیت والے سیال کنٹرول کے لئے ایک بڑا بہاؤ ماڈل۔

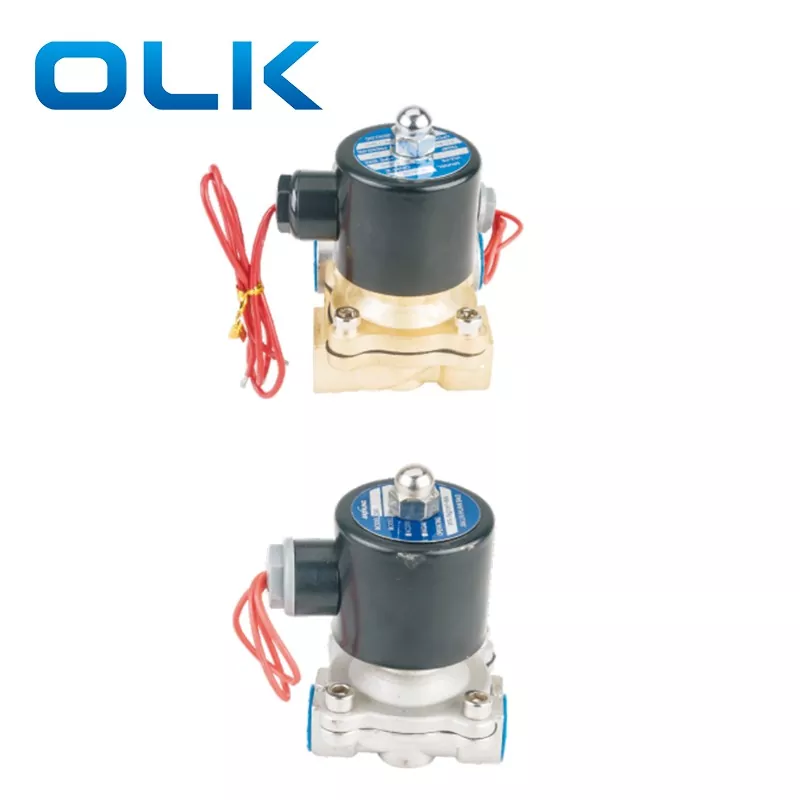

2W سیال کنٹرول والو پیتل اور سٹینلیس سٹیل کے مواد میں دستیاب ہے۔ پیتل کے ماڈل عام پانی اور ہوا کے استعمال کے ل ideal مثالی ہیں ، جبکہ سٹینلیس سٹیل کے ورژن مزید مطالبہ کرنے والے صنعتی ماحول کے لئے بہتر سنکنرن مزاحمت پیش کرتے ہیں۔

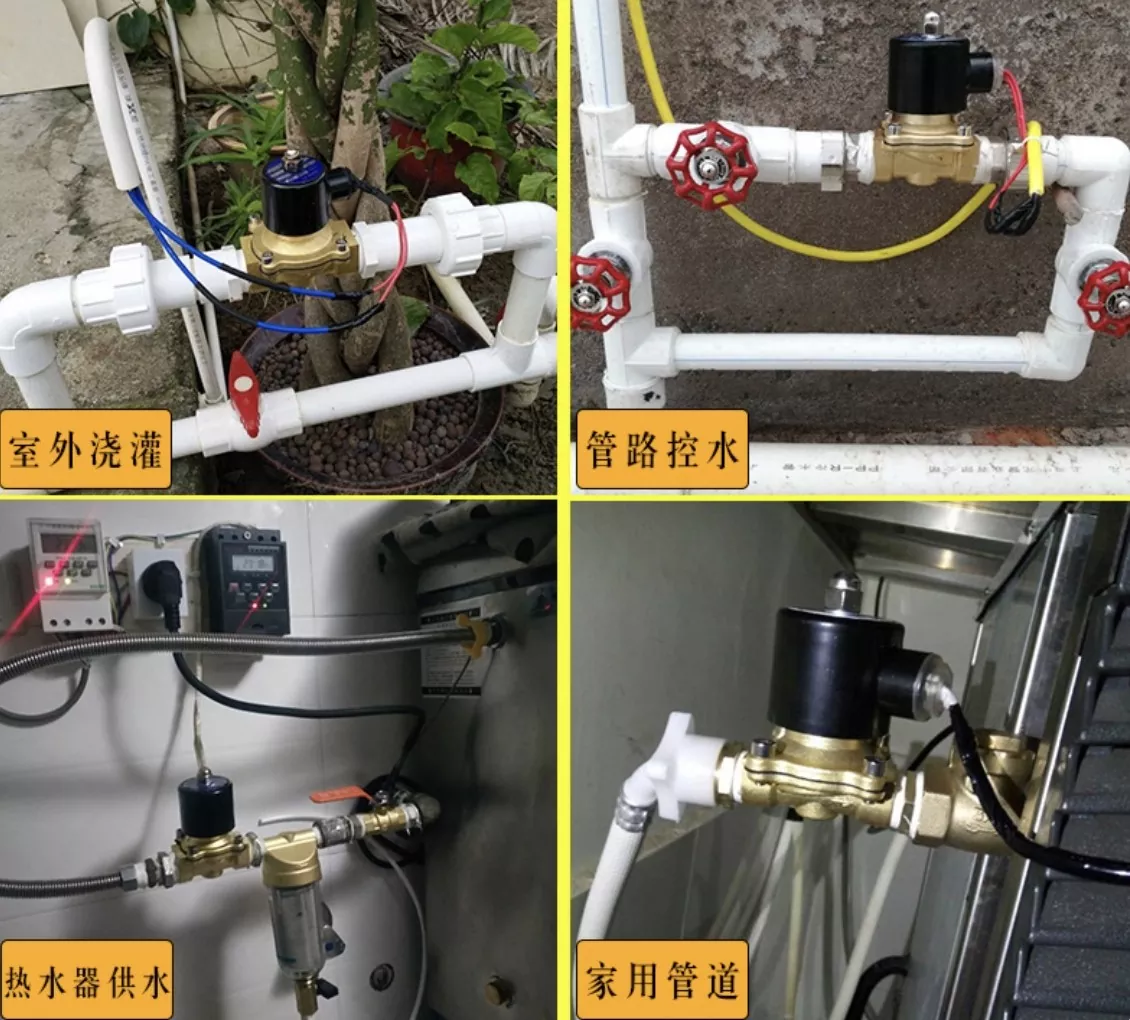

اس کی وسیع درخواست کی حد اور اعلی آپریشنل حفاظت کے ساتھ ، 2W والو عام طور پر آؤٹ ڈور مائع کنٹرول ، ٹائمر یا کنٹرول آلات کے ساتھ بہاؤ کے ضابطے ، اور عام پانی کے ہوا کے سیال سسٹم کے لئے استعمال ہوتا ہے ، جس سے مختلف نیومیٹک اور سیال کنٹرول سیٹ اپ میں مستحکم اور آسان کارکردگی فراہم ہوتی ہے۔
میڈیا کو کنٹرول کرنے کے لئے موزوں ہے جیسے مائعات ، گیسیں ، اور ہلکے تیل (≤20CST) ، اس والو میں ایک براہ راست اداکاری کا ڈھانچہ ہے جس میں صفر دباؤ کھولنے ، اعلی بہاؤ کی گنجائش اور بہترین وشوسنییتا ہے۔ والو باڈی پیتل (گرم جعلی) سے بنا ہے۔ یہ سلسلہ متعدد اقسام کی پیش کش کرتا ہے ، جس سے آپ کنٹرول کی ضروریات پر مبنی مناسب کو منتخب کرسکتے ہیں۔
کنٹرول اسکیم کو ڈیزائن کرتے وقت ، جب بھی ممکن ہو عام طور پر بند (NC) قسم کو ترجیح دیں۔ اگر سولینائڈ والو کو طویل عرصے تک کھلے رہنے کی ضرورت ہے اور ایک چھوٹی سی کے لئے بند ہونے کی ضرورت ہے تو ، عام طور پر کھلی (نہیں) قسم کا انتخاب کریں۔
اگر سیال میں نجاست ہوتی ہے تو ، والو سے پہلے ایک فلٹر (260 کے میش سائز کے ساتھ) انسٹال ہونا چاہئے۔
والو باڈی پر نشان زدہ سمت کو درمیانے بہاؤ کی سمت کے ساتھ ہم آہنگ ہونا چاہئے
علامت:
① چھوٹے orifice سائز - 2W سیریز ماڈل کوڈ (1.2 ملی میٹر - 4 ملی میٹر)
|
آرڈر کوڈ |
|||||
|
2W |
025 |
- |
08 |
10: 3/8 |
E |
|
ماڈل |
orifice سائز (ملی میٹر) |
|
بندرگاہ کا سائز |
وولٹیج |
مہر مواد |
|
2W: 2-پوزیشن 2 وے ، براہ راست اداکاری |
012: 1.2 ملی میٹر |
|
M4: M4x0.7 |
DC12 |
خالی: این بی آر |
|
کیا 2W سولینائڈ والو کو افقی اور عمودی طور پر انسٹال کیا جاسکتا ہے؟ |
020: 2 ملی میٹر |
|
06: 1/8 |
DC24 |
E: EPDM (بھاپ کے لئے) |
|
2WH: 2-پوزیشن 2-وے ، براہ راست اداکاری (ہائی پریشر کی قسم) |
025: 2.5 ملی میٹر |
|
08: 1/4 |
AC24V 50Hz/60Hz |
v: ویشن (اعلی temterature اور ویکیوم کے لئے) |
|
2SH: سٹینلیس سٹیل 2-پوزیشن 2 وے ، براہ راست اداکاری (ہائی پریشر کی قسم) |
040: 4 ملی میٹر |
|
10: 3/8 |
AC110V 50Hz/60Hz |
|
|
|
|
|
|
AC220V 50Hz/60Hz |
|
|
|
|
|
|
AC380V 50Hz/60Hz |
|
② بڑے orifice سائز - 2W سیریز ماڈل کوڈ (16 ملی میٹر - 50 ملی میٹر)
|
آرڈر کوڈ |
|||||
|
2W |
025 |
- |
08 |
10: 3/8 |
E |
|
ماڈل |
orifice سائز (ملی میٹر) |
|
بندرگاہ کا سائز |
وولٹیج |
مہر مواد |
|
2W: 2-پوزیشن 2 وے ، براہ راست اداکاری |
160: 16 ملی میٹر |
|
10: 3/8 |
DC12 |
خالی: این بی آر |
|
2WH: 2-پوزیشن 2-وے ، براہ راست اداکاری (ہائی پریشر کی قسم) |
200: 20 ملی میٹر |
|
15: 1/2 |
DC24 |
v: ویشن (اعلی temterature اور ویکیوم کے لئے) |
|
|
250: 25 ملی میٹر |
|
20: 3/4 |
AC24V 50Hz/60Hz |
|
|
|
350: 35 ملی میٹر |
|
25: 1 ’’ |
AC110V 50Hz/60Hz |
|
|
|
400: 40 ملی میٹر |
|
35: 1-1/4 ’’ |
AC220V 50Hz/60Hz |
|
|
|
500: 50 ملی میٹر |
|
40: 1-1.2 ’’ |
AC380V 50Hz/60Hz |
|
|
|
|
|
2W025-06 |
|
|
|
ماڈل |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
متبادل ماڈل |
2S025-06 |
2S025-08 |
2S040-16 |
2sh012-06 |
2sh012-08 |
2sh020-10 |
|
میڈیا |
ہوا ، پانی ، تیل ، گیس |
ہوا ، پانی ، تیل |
||||
|
آپریشن کی قسم |
براہ راست اداکاری |
|||||
|
ساخت |
عام طور پر بند |
|||||
|
orifice قطر (φmm) |
2.5 ملی میٹر |
4 ملی میٹر |
12 ملی میٹر |
2 ملی میٹر |
||
|
سی وی ویلیو |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
بندرگاہ کا سائز |
1/8 " |
1/4 " |
3/8 " |
1/8 " |
1/4 " |
3/8 " |
|
سیال واسکاسیٹی |
≤20CST |
|||||
|
آپریٹنگ پریشر کی حد |
0 ~ 0.7MPA |
ساخت |
||||
|
ثبوت دباؤ |
1.0MPA |
3.5MPA |
||||
|
آپریٹنگ درجہ حرارت |
-5 ~ 80 ℃ |
|||||
|
وولٹیج کی حد |
± 10 ٪ |
|||||
|
جسمانی مواد |
2W پیتل 2s سٹینلیس سٹیل |
|||||
|
مہر مواد |
این بی پی ، ای پی ڈی ایم یا وٹون |
|||||
|
ماڈل |
2W160-10 |
2W160-10 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
متبادل ماڈل |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
|
میڈیا |
ہوا ، پانی ، تیل ، گیس |
ہوا ، پانی ، تیل |
|||||
|
آپریشن کی قسم |
براہ راست اداکاری |
||||||
|
ساخت |
عام طور پر بند |
||||||
|
orifice قطر (φmm) |
16 ملی میٹر |
20 ملی میٹر |
25 ملی میٹر |
35 ملی میٹر |
40 ملی میٹر |
50 ملی میٹر |
|
|
سی وی ویلیو |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
بندرگاہ کا سائز |
3/8 " |
1/2 " |
4. సోలనోయిడ్ వాల్వ్ చాలా కాలం పాటు నిరంతరం పని చేయగలదా? |
1 " |
1 1/4 " |
1 1/2 " |
2 " |
|
سیال واسکاسیٹی |
≤20CST |
||||||
|
آپریٹنگ پریشر کی حد |
ہوا 0 ~ 0.7MPA ؛ پانی 0 ~ 0.5MPA ؛ تیل 0 ~ 0.5MPA |
||||||
|
ثبوت دباؤ |
1.0MPA |
||||||
|
آپریٹنگ درجہ حرارت |
-5 ~ 80 ℃ |
||||||
|
وولٹیج کی حد |
± 10 ٪ |
||||||
|
جسمانی مواد |
2W پیتل 2s سٹینلیس سٹیل |
||||||
|
مہر مواد |
این بی پی ، ای پی ڈی ایم یا وٹون |
||||||
2W 2-Way نیومیٹک سولینائڈ والو کس کے لئے استعمال کیا جاتا ہے اور اس کا کیا کام ہے؟
شیڈول پانی پر/آف کے لئے ٹائمر کے ساتھ استعمال کیا جاسکتا ہے۔ یہ خود بخود پانی کے پودوں وغیرہ بھی کرسکتا ہے۔
کیا یہ (2W والو) باغ کے ڈرپ آبپاشی کے لئے استعمال کیا جاسکتا ہے؟
ہاں ، یہ استعمال کیا جاسکتا ہے۔
v: ویشن (اعلی temterature اور ویکیوم کے لئے)
افقی طور پر انسٹال ہونا ضروری ہے۔
جب 2W والو 2 راستہ بند اور ریورس پریشر موجود ہے تو کیا بیک فلو ہوگا؟
کوئی بیک فلو نہیں ہوگا۔
2W 2-Way نیومیٹک سولینائڈ والو کو کیسے انسٹال کریں؟
افقی طور پر انسٹال کریں۔ نشان زدہ بہاؤ کی سمت (→ بہاؤ کی سمت) کے مطابق inlet اور دکان کو مربوط کریں۔
