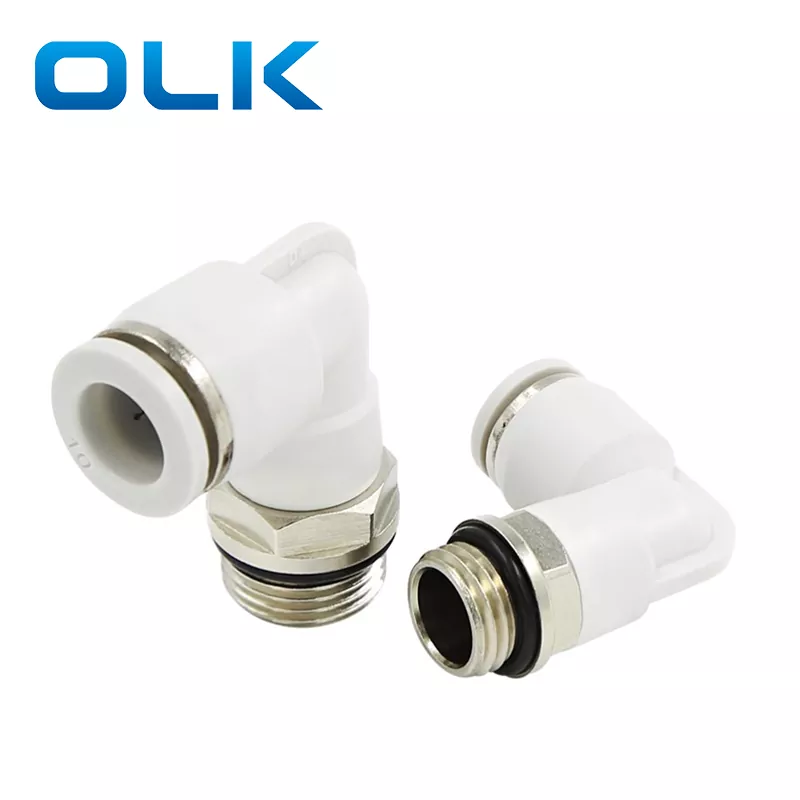

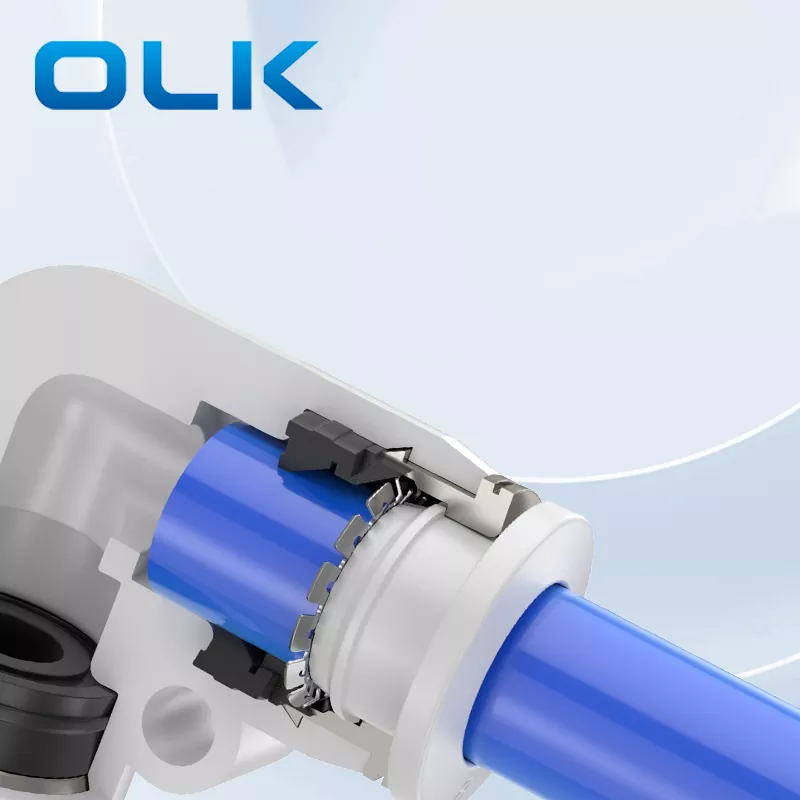

PL-G مردانہ ایلبو پش ان ٹیوب فٹنگ

آرڈرنگ کوڈ

پی ایل

8

--

جی01

ماڈل

ٹیوب کا سائز (میٹرک)

دھاگے کی قسم (55° سیدھی ٹیوب تھریڈ)

4:4 ملی میٹر

01:G1/8

6:6 ملی میٹر

02:G1/4

8:8 ملی میٹر

03:G3/8

10:10 ملی میٹر

04:G1/2

12:12 ملی میٹر

14:14 ملی میٹر

16:16 ملی میٹر

سیال

ہوا/پانی (مشروط)/ویکیوم

آپریٹنگ دباؤ

0-1.0Mpa

ویکیوم پریشر

-100Kpa(10 Torr)

آپریٹنگ درجہ حرارت

-10-60℃

مواد

NYLON (PA)، Polyurethane (PU)

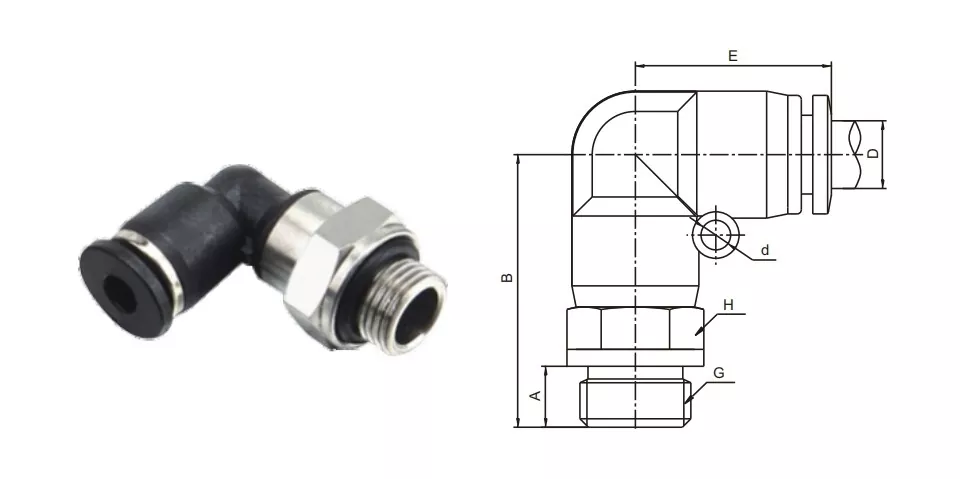

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

جی 1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

جی 1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

جی 1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

جی 1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

جی 1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

جی 1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

جی 1/2

12

31

27.4

24

4.5

PL12-G02

12

جی 1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

جی 1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

جی 1/2

12

45

34

24

4

نام/قسم

انٹرفیس کی ساخت کی تفصیل

پی سی کہنی

پائپ جوائنٹ 90 ° زاویہ پر جھکا ہوا ہے، اور دوسرا سرا اندرونی طور پر تھریڈڈ ہے۔

PL کہنی

ایک سرے کو داخل کیا جاتا ہے اور دوسرے سرے میں 90° کا بیرونی دھاگہ ہوتا ہے۔

پی وی کہنی

دونوں سرے 90° موڑ کے ساتھ ٹیوب کے اندراج کی قسم کے ہیں۔
