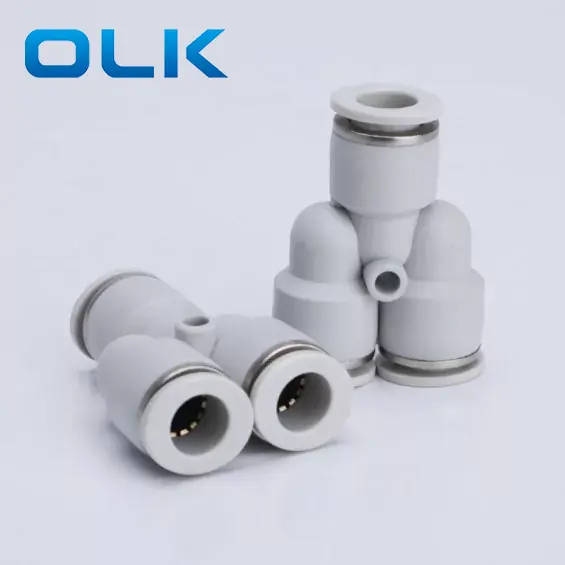

پی وائی یونین وائی ٹیوب فٹنگ میں پش

py

8

ماڈل

ٹیوب سائز (میٹرک)

PY سیریز فٹنگ

4: 4 ملی میٹر

6: 6 ملی میٹر

8: 8 ملی میٹر

10: 10 ملی میٹر

12: 12 ملی میٹر

14: 14 ملی میٹر

16: 16 ملی میٹر

سیال

ہوا/پانی (مشروط)/ویکیوم

آپریٹنگ پریشر

0-1.0MPA

ویکیوم پریشر

-100KPA (10 ٹور)

آپریٹنگ درجہ حرارت

-10-60 ℃

مواد

نایلان (PA) ، پولیوریتھین (PU)

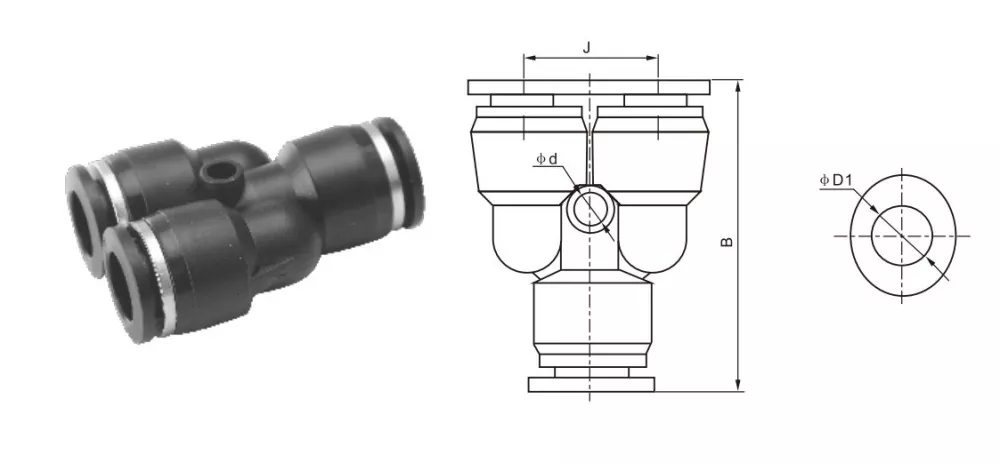

انچ ٹیوب فٹنگ

میٹریکٹیوب فٹنگ

φd

B

J

φd

py5/32

py-4

4

38

11.6

2.5

py1/4

PY-6

6

39

13.3

3.5

py5/16

PY-8

8

42.5

15.5

4.5

py3/8

PY-10

10

48

38.5

4.5

py1/2

PY-12

12

54

21.5

4

عام امپیریل تھریڈ سائز کے تبادلوں کا حوالہ

امپیریل سائز

تقریبا میٹرک (ملی میٹر)

تبادلوں کا فارمولا

1/8

3.2 ملی میٹر

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 ملی میٹر

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 ملی میٹر

1 ÷ 4 × 25.4 = 6.35

5/16

7.94 ملی میٹر

5 ÷ 16 × 25.4 = 7.94

3/8

9.53 ملی میٹر

3 ÷ 8 × 25.4 = 9.53

1/2

12.7 ملی میٹر

1 ÷ 2 × 25.4 = 12.7
