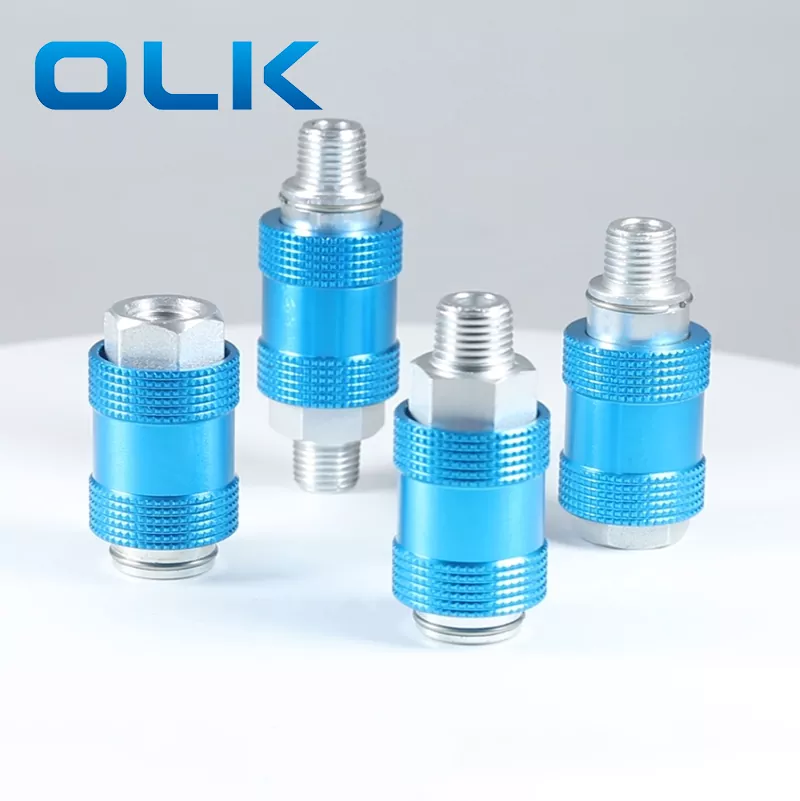

اولک ایم ایس سیریز ہینڈ سلائیڈ والو دستی طور پر چلنے والے ایئر کنٹرول جزو ہے جو بنیادی طور پر ہوا کے بہاؤ کو کنٹرول کرنے اور سی ٹی کے لئے استعمال کیا جاتا ہے۔ دستی طور پر سوئچ کو سلائڈنگ کرنے کے بعد ، ہوا کے بہاؤ کو ایڈجسٹ کیا جاسکتا ہے ، جس سے ایئر سرکٹ کے افتتاحی یا بند ہونے کو چالو کیا جاسکتا ہے۔
ایلومینیم کھوٹ سے بنی ایم ایس ہینڈ سلائیڈ والو ، بہترین کونرروژن مزاحمت کی پیش کش کرتی ہے۔ اعلی مطابقت اور مختلف وضاحتیں G1/8 ، G1/4 ، G3/8 ، G1/2 پورٹ سائز سوٹ کے ساتھ مخصوص نظام کی ضروریات کو پورا کرنے کے لئے زیادہ تر نیومیٹک سسٹم کے لئے۔
صنعتی ترتیبات میں آسان استعمال کے لئے ارگونومی طور پر ڈیزائن کردہ دستی سلائیڈر۔
علامت:
1. کارکردگی اور وشوسنییتا: دستی آپریشن بجلی یا نیومیٹک کنٹرولوں کی پیچیدگی کو ختم کرتا ہے ، جو ہنگامی دستی آپریشن کے منظرناموں کے لئے اعلی وشوسنییتا اور مناسبیت فراہم کرتا ہے۔
2. آسان ڈھانچہ: اضافی برقی یا نیومیٹک ڈرائیونگ اجزاء کی ضرورت نہیں ، جس سے اسے برقرار رکھنا آسان اور لاگت سے موثر ہوجائے۔
3. بہتر حفاظت: آپریٹر کی حفاظت کو یقینی بناتے ہوئے بحالی یا سسٹم سوئچنگ کے دوران جلدی سے ہوا کے بہاؤ کو بند کردیں۔
4. پائیدار ڈیزائن: دیرپا کارکردگی کے لئے تعمیر کیا گیا ہے ، جو سخت کام کرنے والے ماحول کو برداشت کرنے کے قابل ہے۔
5. کمپیکٹ اور ہلکا پھلکا: ہلکے وزن والے ایلومینیم کھوٹ سے بنا ، زیادہ جگہ لینے کے بغیر آسان تنصیب اور آپریشن کو یقینی بناتا ہے۔
1. اس بات کو یقینی بنائیں کہ سلائیڈ والو کو انسٹال کرنے سے پہلے نیومیٹک نظام غیر دباؤ والی حالت میں ہے۔
2. سلائیڈ والو کو نیومیٹک سسٹم سے مربوط کریں ، اس بات کو یقینی بنائیں کہ رابطوں کو مناسب طریقے سے سیل کیا جائے۔
3. استعمال سے پہلے ، چیک کریں کہ آیا والو آسانی سے کام کرتا ہے اور اس بات کی تصدیق کرتا ہے کہ سلائیڈر مکمل طور پر کھلی اور مکمل طور پر بند پوزیشنوں کے درمیان آزادانہ طور پر حرکت کرتا ہے۔
4. ضرورت سے زیادہ طاقت کی وجہ سے آلہ کو نقصان پہنچانے سے بچنے کے لئے مستحکم قوت کے ساتھ والو کو چلائیں۔
|
آرڈر کوڈ |
|
|
|
|
|
MS |
_ |
22 |
_ |
ایم ایف |
|
ایم ایس: ایلومینیم کھوٹ ہینڈ سلائیڈ والو |
|
بندرگاہ کا سائز |
|
ٹائپ کوڈ |
|
|
|
11/ G1/ 8 |
|
خالی: معیاری قسم |
|
|
|
22/G1/4 |
|
ایم ایم: دونوں مرد تھریڈ قسم |
|
|
|
33/G3/8 |
|
ایم ایف: مرد خواتین تھریڈ قسم |
|
|
|
44/G1/2 |
|
ایف ایف: دونوں خواتین تھریڈ قسم |
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
ایکشن |
دستی براہ راست کارروائی |
|
پوزیشنوں کی تعداد |
دو پوزیشن تین راستہ |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
0∼1.0 (~ 145) |
|
گارنٹیڈ پریشر مزاحمت |
1.5MPA (215psi) |
|
کام کا درجہ حرارت ° C |
-20∼70 |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
ماڈل |
پورٹ سائز 1 |
پورٹ سائز 2 |
|
MS-11MF |
G1/8 |
G1/8 |
|
ایم ایس -11 ایف |
G1/8 |
G1/8 |
|
MS-11 ملی میٹر |
G1/8 |
G1/8 |
|
MS-22MF |
G1/4 |
G1/4 |
|
MS-22FF |
G1/4 |
G1/4 |
|
MS-22 ملی میٹر |
G1/4 |
G1/4 |
|
MS-33MF |
G3/8 |
G3/8 |
|
MS-33FF |
G3/8 |
G3/8 |
|
MS-33 ملی میٹر |
G3/8 |
G3/8 |
|
MS-44MF |
G1/2 |
G1/2 |
|
MS-44FF |
G1/2 |
G1/2 |
|
MS-44 ملی میٹر |
G1/2 |
G1/2 |
