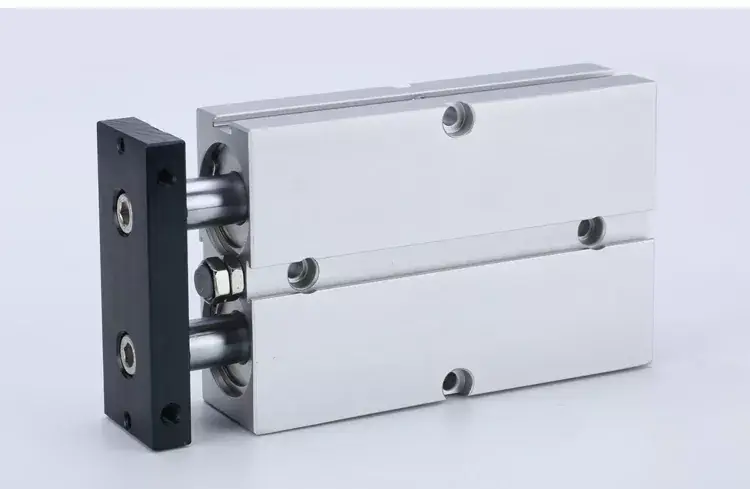

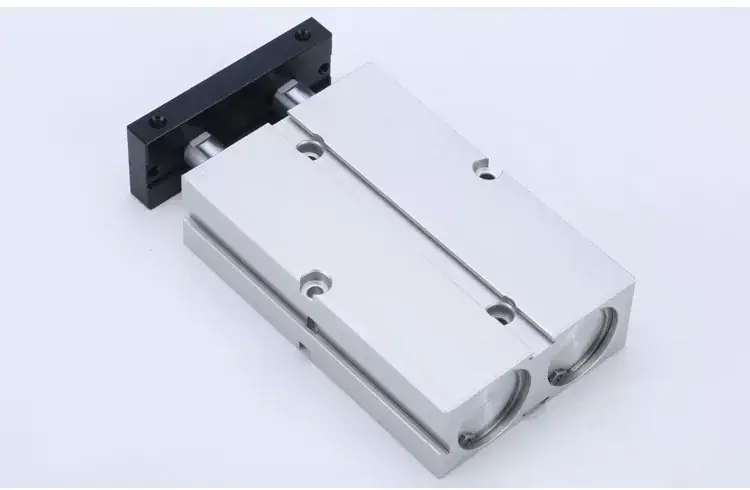

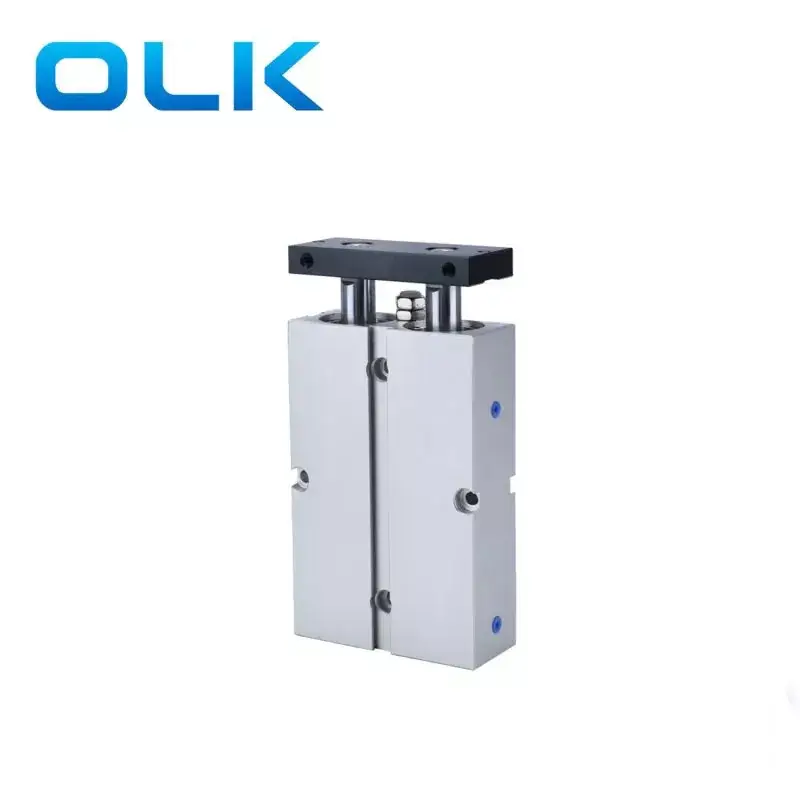

ہماری فیکٹری ٹی این سیریز ڈبل محور سلنڈر کی تیاری میں مہارت رکھتی ہے۔ اولک سے ٹی این سیریز ڈبل محور سلنڈر خریدنے میں خوش آمدید۔ 24 گھنٹوں کے اندر صارفین کی طرف سے ہر درخواست کا جواب دیا جارہا ہے۔ اویلییکائی (او ایل کے) ٹی این ڈوئل محور سلنڈر متعدد محوروں کے بیک وقت کنٹرول کے قابل بناتا ہے ، جس سے پیچیدہ حرکت کے راستوں اور ملٹی محور کے باہمی تعاون کے کام کی سہولت ہوتی ہے۔
ایک سے زیادہ سنگل محور سلنڈروں کو الگ سے استعمال کرنے کے مقابلے میں ، ٹی این ڈوئل محور ایک سے زیادہ ایکٹیویشن محوروں کو ایک سے زیادہ ایکٹیویشن محوروں سے جوڑتا ہے ، جس میں جگہ کی بچت ایمبیڈڈ جسم بڑھتے ہوئے شکل ہے جو زیادہ کمپیکٹ ہے۔
جدید ڈیزائن اور بہتر کنٹرول الگورتھم کے ساتھ اول کے نیومیٹک سپلائرز ، یہ توانائی کے استعمال اور توانائی کی بچت کے موثر اثرات کو حاصل کرتا ہے ، توانائی کی کھپت اور آپریٹنگ اخراجات کو کم کرتا ہے۔
ٹی این ڈوئل محور سلنڈر کے فکسڈ پینل میں تین اطراف میں بڑھتے ہوئے سوراخ ہیں ، جس سے کثیر مقام کی لوڈنگ میں مدد ملتی ہے۔ یہ متعدد محوروں کے عین مطابق ہم آہنگی کے کنٹرول کو یقینی بناتا ہے ، جس سے پیچیدہ حرکت کے راستوں میں ہر محور کی ہم آہنگی حرکت کو یقینی بنایا جاتا ہے۔
1. کمپنی کے معیارات کے مطابق۔
2. جگہ کی بچت کے لئے باڈی انسٹالیشن ایمبیڈڈ۔
3. کچھ موڑنے اور ٹورسنل مزاحمت کے مالک ہیں ، جو پس منظر کے بوجھ کو برداشت کرنے کے قابل ہیں۔

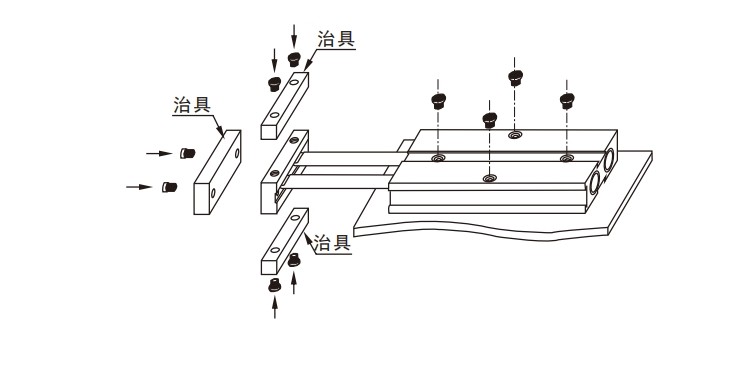

4. مقررہ پلیٹ کے تین اطراف میں بڑھتے ہوئے سوراخ ملٹی پوزیشن بڑھتے ہوئے سہولت فراہم کرتے ہیں۔
5. جسم پر ایڈجسٹ فرنٹ اینڈ کولیشن پیڈ سلنڈر اسٹروک ایڈجسٹمنٹ اور اثر سے نجات کی اجازت دیتا ہے۔
6. سلنڈروں کا یہ سلسلہ معیاری طور پر مقناطیسی منسلکات سے لیس ہے ، جس میں غیر مقناطیسی اختیارات دستیاب ہیں۔
|
بور سائز (ملی میٹر) |
10 |
16 |
20 |
25 |
32 |
|
|
اداکاری کا طریقہ |
ڈبل اداکاری |
|||||
|
کام کرنے والا میڈیم |
صاف ہوا |
|||||
|
ورکنگ پریشر |
0.1-1.0 MPa (14-145psi) |
|||||
|
ثبوت دباؤ |
1.5 ایم پی اے (215psi) |
|||||
|
کام کرنے والے درجہ حرارت کی حد |
‘-20-70 ℃ |
|||||
|
کام کرنے کی رفتار کی حد |
30-500 |
|||||
|
بفرنگ وضع |
کریش کشن |
|||||
|
نان دم توڑنے والی صحت سے متعلق |
± 0.4 |
± 0.3 |
||||
|
بندرگاہ کا سائز |
M5 x 0.8 |
PT1/8 |
||||
غیر گھومنے والی درستگی سے مراد زاویہ ہے جب سلنڈر فکسڈ پلیٹ گھوم سکتی ہے جب سلنڈر مکمل طور پر پیچھے ہٹ جانے والی حالت میں ہوتا ہے۔
دستیاب ٹیکور تھریڈ کی اقسام این پی ٹی اور جی ہیں۔
PS: میگنےٹ کے ساتھ تمام TN سیریز دوہری محور سلنڈر۔
ٹی این سیریز دوہری محور سلنڈر علامت:
|
آرڈر کوڈ |
||||||||
|
tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
ماڈل |
|
بور سائز |
|
اسٹروک |
|
مقناطیس |
|
دھاگہ |
|
ٹی این: ڈبل راڈ سلنڈر (ڈبل اداکاری) ، مقناطیس کے ساتھ مکمل سیریز |
|
|
|
|
|
ایس: مقناطیس کے ساتھ |
|
خالی: پی ٹی تھریڈ |
|
|
|
|
|
|
|
|
|
ٹی: این پی ٹی تھریڈ |
|
|
|
|
|
|
|
|
|
جی: جی تھریڈ |
ٹی این سیریز دوہری محور سلنڈر معیاری تفصیلات:
|
بور سائز (ملی میٹر) |
10 |
16 |
20 |
25 |
32 |
|
|
اداکاری کا طریقہ |
ڈبل اداکاری |
|||||
|
کام کرنے والا میڈیم |
صاف ہوا |
|||||
|
ورکنگ پریشر |
0.1-1.0 MPa (14-145psi) |
|||||
|
ثبوت دباؤ |
1.5 ایم پی اے (215psi) |
|||||
|
کام کرنے والے درجہ حرارت کی حد |
‘-20-70 ℃ |
|||||
|
کام کرنے کی رفتار کی حد |
30-500 |
|||||
|
بفرنگ وضع |
کریش کشن |
|||||
|
نان دم توڑنے والی صحت سے متعلق |
± 0.4 |
± 0.3 |
||||
|
بندرگاہ کا سائز |
M5 x 0.8 |
PT1/8 |
|
|||
غیر گھومنے والی درستگی سے مراد زاویہ ہے جب سلنڈر فکسڈ پلیٹ گھوم سکتی ہے جب سلنڈر مکمل طور پر پیچھے ہٹ جانے والی حالت میں ہوتا ہے۔
دستیاب ٹیکور تھریڈ کی اقسام این پی ٹی اور جی ہیں۔
PS: میگنےٹ کے ساتھ آلٹن سیریز دوہری محور سلنڈر۔
|
بور (ملی میٹر) |
پسٹن راڈ قطر (ملی میٹر) |
اداکاری کی قسم |
موثر علاقہ (ملی میٹر) |
ایئر پریشر (ایم پی اے) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
ڈبل اداکاری |
سائیڈ پش |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
سائیڈ پش |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
ڈبل اداکاری |
سائیڈ پش |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
سائیڈ پش |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
ڈبل اداکاری |
سائیڈ پش |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
سائیڈ پش |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
ڈبل اداکاری |
سائیڈ پش |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
سائیڈ پش |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
ڈبل اداکاری |
سائیڈ پش |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
سائیڈ پش |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
ڈبل اداکاری |
سائیڈ پش |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
سائیڈ پش |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
