او ایل کے ایکس کیو کوئیک ایگزسٹ والو ایک والو ہے جو خود بخود دباؤ والی گیس کو آؤٹ لیٹ سے ختم کردیتا ہے جب انلیٹ پریشر کسی خاص قیمت پر گر جاتا ہے۔ جب inlet پر ہوا کا دباؤ ہوتا ہے تو ، والو کور (ایک طرفہ مہر رنگ یا ڈایافرام) کو کھلا دھکیل دیا جاتا ہے ، جس سے راستہ بندرگاہ بند ہوتا ہے اور آؤٹ لیٹ سے آؤٹ پٹ ہوتا ہے۔ جب انلیٹ کو خالی کردیا جاتا ہے تو ، آؤٹ لیٹ کا دباؤ والو کور کو انلیٹ پر مہر لگانے کے لئے دھکیل دیتا ہے ، اور آؤٹ لیٹ گیس تیزی سے راستہ بندرگاہ سے ختم ہوجاتی ہے۔ XQ کوئیک راستہ والو پانچ کنکشن سائز کے اختیارات پیش کرتا ہے: M5 ، G1/8 ، G1/4 ، G3/8 ، اور G1/2۔
ایکس کیو کوئیک راستہ والو ان حالات میں استعمال ہوتا ہے جہاں نیومیٹک اجزاء اور آلات کو جلدی سے ختم کرنے کی ضرورت ہوتی ہے۔ اگر سلنڈر اور دشاتمک والو کے مابین نصب کیا جاتا ہے تو ، سلنڈر راستہ براہ راست دشاتمک والو کے بجائے XQ کوئیک راستہ والو کے ذریعے ہوتا ہے ، جس سے سلنڈر کی نقل و حرکت کی رفتار میں نمایاں اضافہ ہوتا ہے۔ یہ اثر خاص طور پر قابل دید ہے جب سلنڈر اور والو کے درمیان پائپ لائن لمبی ہو۔ اگر دشاتمک والو ایگزسٹ پورٹ بڑی ہے اور سلنڈر اور والو کے مابین جڑنے والا پائپ مختصر ہے تو ، فوری راستہ والو انسٹال کرنا غیر ضروری ہے۔
جلدی راستہ حاصل کرنے کے ل quick ، فوری راستہ والو inlet پر دباؤ کو جلدی سے خالی کرنا ضروری ہے ، لہذا inlet پر راستہ گزرنے (دشاتمک والو اور فوری راستہ والو کے درمیان) کو بلا روک ٹوک ہونا چاہئے۔
اس بات کو یقینی بنائیں کہ XQ کوئیک راستہ والو کا استعمال کرتے وقت سلنڈر میں کافی کشننگ کی گنجائش موجود ہے۔
| آرڈر کوڈ: |
|
| XQ17 | 0600 |
| ماڈل: ایکس کیو سیریز 3/2 وے کوئیک راستہ والو | پورٹ سائز: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
تفصیلات |
بندرگاہ کا سائز |
بور (ملی میٹر) |
بہاؤ (m³/منٹ) |
استحکام (x10⁴ سائیکل) |
آپریٹنگ پریشر رینج (ایم پی اے) |
جوابی وقت (زبانیں) |
|
XQ-M5 |
ایم 5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
عمومی سوالنامہ:
ایکس کیو کوئیک ایگزسٹ والو کا کام کیا ہے؟
ہوا کی کھپت کو کم کریں اور نیومیٹک نظاموں کی توانائی کی کارکردگی کو بہتر بنائیں:
ایئر سلنڈر ایکس کیو کوئیک ایگزسٹ والو کی کارروائی کی وجہ سے ، نیومیٹک سلنڈر کو صرف نقل و حرکت کے دوران کمپریسڈ ہوا کی تھوڑی مقدار میں استعمال کرنے کی ضرورت ہے ، بغیر ماحول میں بڑی مقدار میں ہوا خارج کردیئے۔ اس سے نظام کی ہوا کی کھپت کو کم کرنے اور نیومیٹک نظام کی توانائی کی کارکردگی کو بہتر بنانے میں مدد ملتی ہے۔
ایکس کیو کوئیک ایگزسٹ والو کو انسٹال کرتے وقت کیا نوٹ کیا جانا چاہئے؟

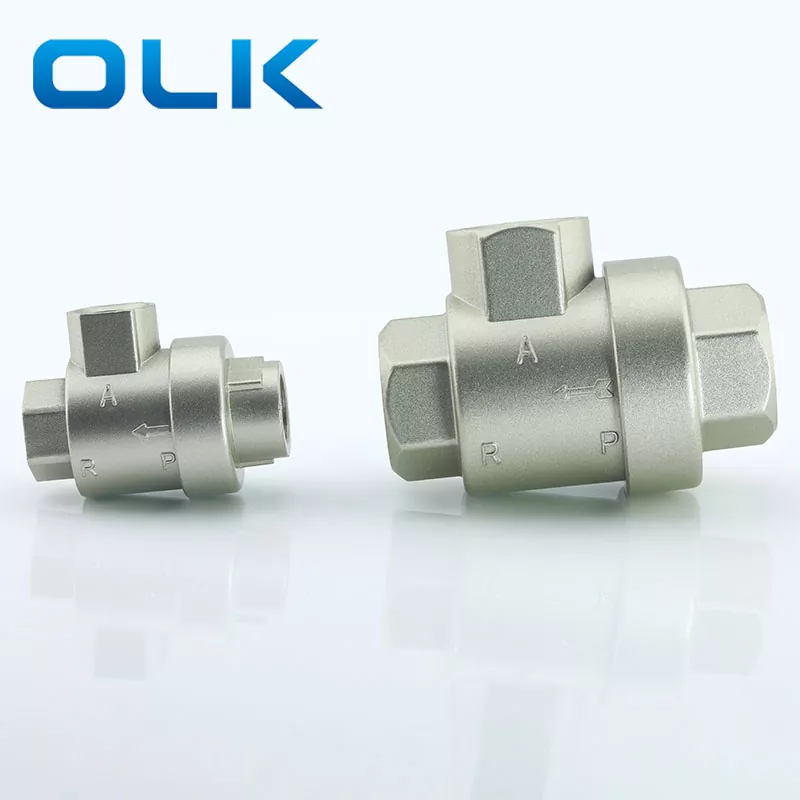

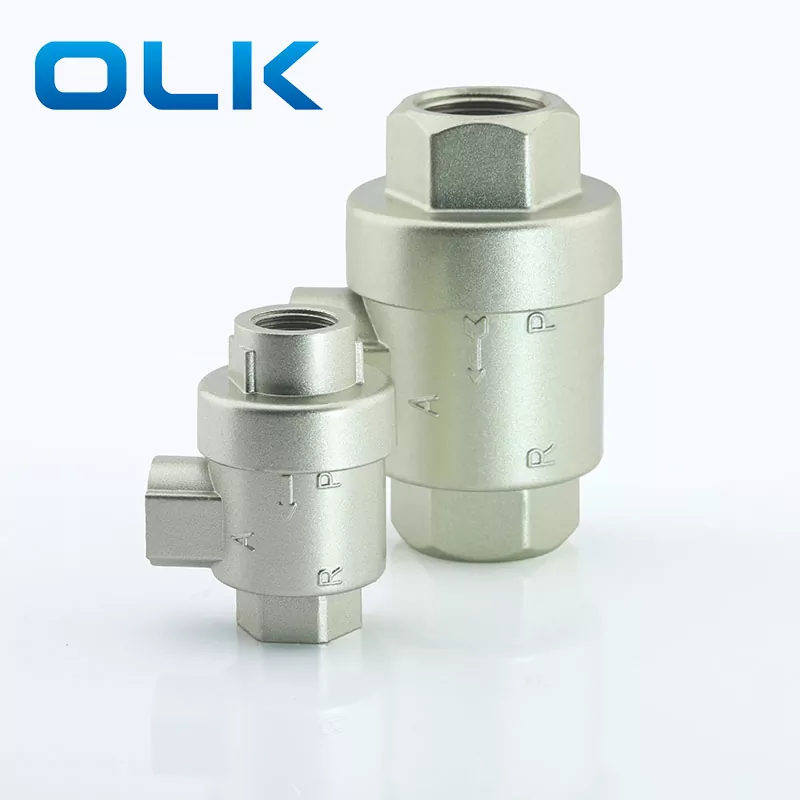

اس بات کو یقینی بنائیں کہ والو کی تنصیب کی سمت درست ہے ، عام طور پر P (inlet) ، A (آؤٹ لیٹ) ، اور R (راستہ بندرگاہ) کے ساتھ نشان زد کیا جاتا ہے۔
