دباؤ گیج ایک ایسا آلہ ہے جو ماحولیاتی دباؤ سے زیادہ دباؤ کی پیمائش کرنے کے لئے استعمال ہوتا ہے۔

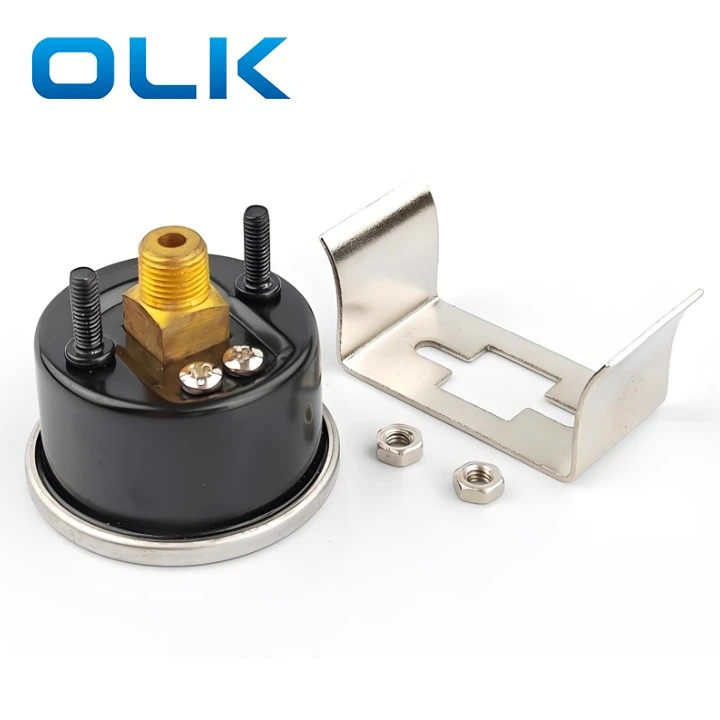

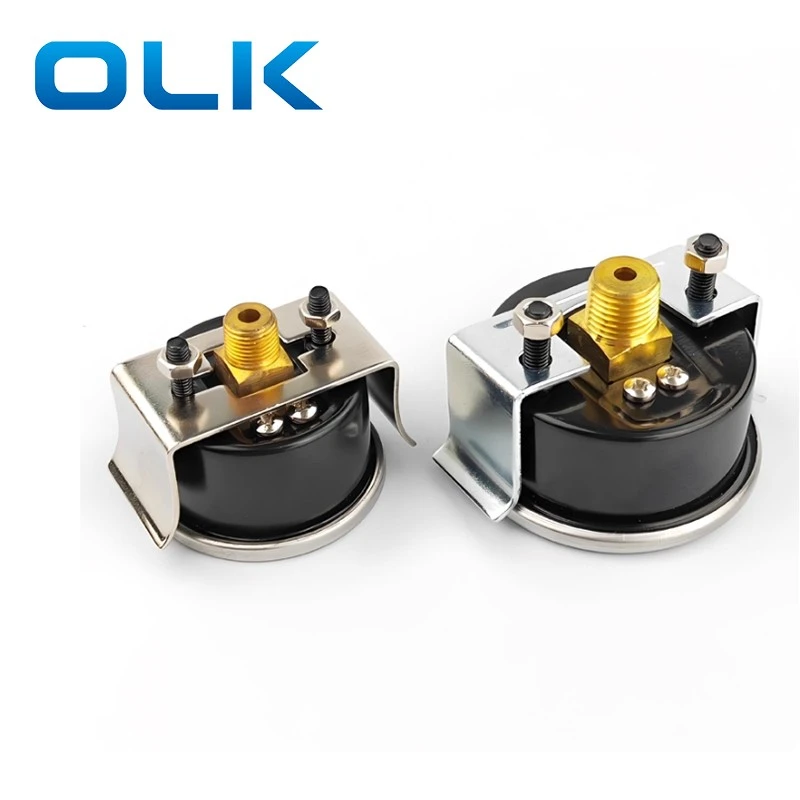

ایئر ٹی اے سی ٹائپ گو پریشر گیج میں پیتل کے تھریڈڈ کنکشن ، سٹینلیس سٹیل بیزل ، بلیک کیس ، مماثل بریکٹ ، اور دو گری دار میوے شامل ہیں۔

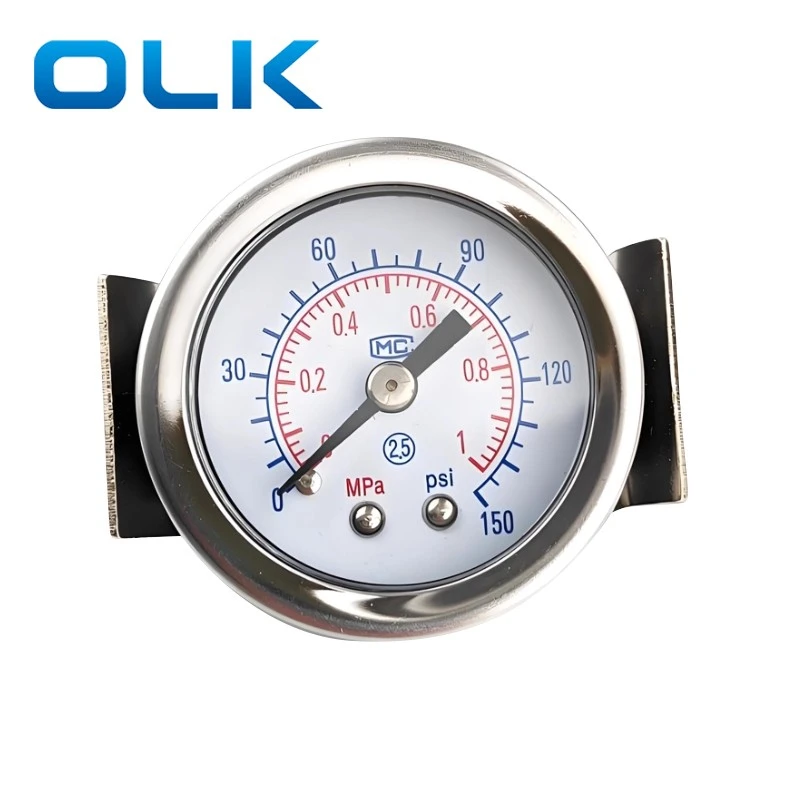

دوہری پیمانے پر ڈسپلے واضح ریڈنگ فراہم کرتا ہے ، اور پوائنٹر زیادہ درست طریقے سے حرکت کرتا ہے۔
display واضح ڈسپلے: دوہری پیمانے کے ساتھ بڑا ڈائل ڈیزائن ، پڑھنے میں آسان۔
construction مضبوط تعمیر: اعلی شفافیت والی ونڈو ، اثر مزاحم اور کمپن پروف کے ساتھ اسٹیل کیس۔
· مختلف وضاحتیں: متعدد دباؤ کی حدود اور پورٹ سائز میں دستیاب (1/8 "اور 1/4" بھی شامل ہے)۔
applications وسیع ایپلی کیشنز: فلٹر ریگولیٹرز ، ہوا کی تیاری یونٹوں ، اور نیومیٹک آلات کے لئے موزوں۔
|
آرڈر کوڈ |
|||
|
G |
U |
- |
40 |
|
ماڈل |
ماؤنٹ ٹائپ کوڈ |
|
ڈائل قطر |
|
جی: پریشر گیج |
ایس: معیاری ماؤنٹ |
|
40: 40 ملی میٹر |
|
|
F: flange پہاڑ |
|
50: 50 ملی میٹر |
|
|
یو: پینل ماؤنٹ |
|
60: 60 ملی میٹر |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ماڈل |
GU40 |
GU50 |
GU60 |
|
سیال |
ہوا |
||
|
بندرگاہ کا سائز |
1/8 |
1/4 |
1/4 |
|
درجہ حرارت کی حد |
-40--70 ℃ |
||
|
درستگی گریڈ |
2.5 |
||
|
یونٹوں اور ہدایات کی دباؤ کی حد |
N: 0 ~ 1.0MPA (معیاری قسم) 0 ~ 0.4MPA (دباؤ کی کم قسم) |
||
|
بی: 0 ~ 10 بار (معیاری قسم) ؛ 0 ~ 4 بار (دباؤ کی کم قسم) |
|||
|
P: 0 ~ 140psi (معیاری قسم) 0 ~ 60psi (کم دباؤ کی قسم) |
|||
|
زیڈ: 0 ~ 10KGF/CM2AND 0 ~ 140PSI (دوہری پیمانے پر ڈسپلے ، معیاری قسم) 0 ~ 4KGF/CM2AND 0 ~ 60PSI (دوہری پیمانے پر ڈسپلے ، کم دباؤ کی قسم) |
|||
|
بڑے حصوں کا مواد |
کور: پیتل ؛ شیل: |
||
1. اگر پانی ، تیل ، یا دیگر مائعات گیج کے اندر آجائیں تو ، دباؤ پڑھنا غلط ہوسکتا ہے۔
2. ہاتھ سے اوپری اور نچلی حد کے پوائنٹرز کو تیار کریں۔ اگر آپ ایک چھوٹا سکریو ڈرایور یا دیگر ٹولز استعمال کرتے ہیں تو ، محتاط رہیں کہ ڈائل کو کھرچنے یا پوائنٹر کو موڑنے میں نہ کریں۔
3. سنکنرن گیس والی جگہوں پر استعمال نہ کریں۔ ونڈو پلاسٹک سے بنی ہے ، لہذا اسے کیمیائی مادوں کو چھونے نہ دیں۔ کمپن یا صدمے والی جگہوں پر استعمال نہ کریں۔
4. تفریق دباؤ گیج عمودی طور پر انسٹال ہونا ضروری ہے۔ "اعلی" بندرگاہ کو ہائی پریشر سائیڈ اور "کم" بندرگاہ سے کم دباؤ والے پہلو سے مربوط کریں۔ یہ فلٹرز کے دباؤ کے نقصان کی پیمائش کے لئے استعمال کیا جاتا ہے تاکہ یہ جاننے کے لئے کہ فلٹر عنصر کو کب تبدیل کرنا ہے۔
5. اگر آپ کو دباؤ کی بہت درست پیمائش کی ضرورت ہو تو ، صحت سے متعلق دباؤ گیج استعمال کریں۔
6. جب پریشر گیج کا انتخاب کرتے ہیں تو ، کام کرنے کی حد گیج پر دکھائے جانے والے زیادہ سے زیادہ دباؤ سے 20 ٪ کم ہونی چاہئے۔
7. اگر نظام کا دباؤ اچانک پلسیشن یا اثر کی وجہ سے بدل جاتا ہے تو ، پڑھنا درست نہیں ہوسکتا ہے۔ حفاظتی اقدامات کریں۔
8. دباؤ گیج کو باقاعدگی سے چیک کریں اور انیلیٹ کریں۔
پریشر گیج میں جی ایس/جی ایف/جی یو کا کیا مطلب ہے؟
جی ایس سیریز پریشر گیج معیاری ماؤنٹ ہے G جی ایف سیریز پریشر گیج فلانج ماؤنٹ ہے ؛ گو سیس پریشر گیج پینل ماؤنٹ ہے۔
گو گیج کی درستگی گریڈ کیا ہے؟
درستگی گریڈ: 2.5
گو پریشر گیج کی دباؤ کی حد کتنی ہے؟
گو پریشر گیج کی پیمائش کی حد عام طور پر 0-11 MPa ہے
