ایف اے فلانج ماؤنٹ ایس سی سیریز کے معیاری نیومیٹک سلنڈروں کے لئے استعمال ہونے والا ایک سامنے کا بڑھتا ہوا بریکٹ ہے۔ سلنڈر باڈی کو فکس کریں تاکہ پسٹن کی نقل و حرکت اور نقل و حرکت کی سمت ایک ہی محور یا متوازی پر ہے۔

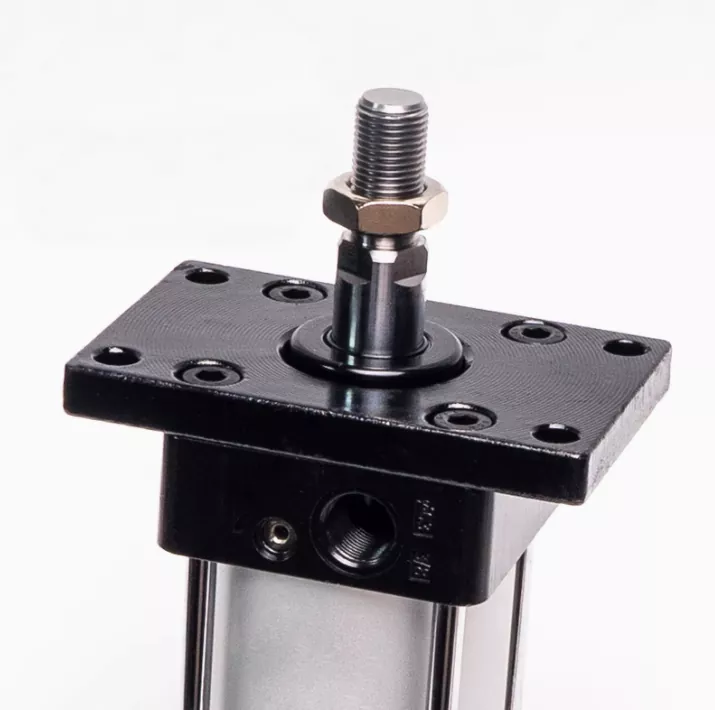

ایف اے فلانج ماؤنٹ ایک سیاہ مستطیل فلیٹ ہے جس میں بڑھتے ہوئے سوراخ ہیں ، جس سے ایس سی سیریز نیومیٹک سلنڈر کو محفوظ طریقے سے مشین اور غیر راڈ کے اختتام سے سطح پر طے کرنے کی اجازت دیتا ہے۔ یہ آئی ایس او 15552 یا آئی ایس او 6431 سلنڈر بڑھتے ہوئے معیارات کے ساتھ تعمیل کرتا ہے۔
اطلاق: سامنے کے سرے پر بریکٹ یا روبوٹک بازوؤں کے ساتھ سامان نصب کرنے کے لئے ایف اے فرنٹ فلانج سلنڈر بریکٹ کی مناسبیت کی وجہ سے ، اور عام طور پر اسی طیارے میں خودکار مشینوں کے انسٹالیشن سوراخوں کی طرح۔ تو مندرجہ ذیل متعدد عام اطلاق کے منظرنامے ہیں
پیکیجنگ مشینیں: عین مطابق اسٹروک کنٹرول کے ساتھ فکسڈ پوزیشن لکیری حرکتیں۔
آٹومیشن کا سامان: عمودی یا افقی پوزیشننگ میں سلنڈروں کے لئے مستحکم بڑھتے ہوئے۔
مادی ہینڈلنگ: فکسچر میں استعمال کیا جاتا ہے جہاں سلنڈر کو محفوظ طریقے سے بولڈ کرنے کی ضرورت ہے۔
مشینی اسٹیشنوں: دبانے ، دھکیلنے یا کلیمپنگ ان اعمال کے لئے جن کے لئے صفر پس منظر کی نقل و حرکت کی ضرورت ہوتی ہے۔
ٹیسٹ رگس اور کنٹرول یونٹ: جہاں تکرار کرنے کے لئے سخت سلنڈر کی پوزیشننگ ضروری ہے۔
|
ایس سی |
63 |
X |
50 |
- |
S |
- |
ایف اے |
|
ایس سی سیریز معیاری نمونیسیٹ سلنڈر |
بور سائز |
|
اسٹروک |
|
ایس ： مقناطیسی |
|
ایف اے: سلنڈر ہیڈ کے ساتھ فلاج ماؤنٹ |
|
|
|
|
|
|
خالی: غیر |
|
|
|

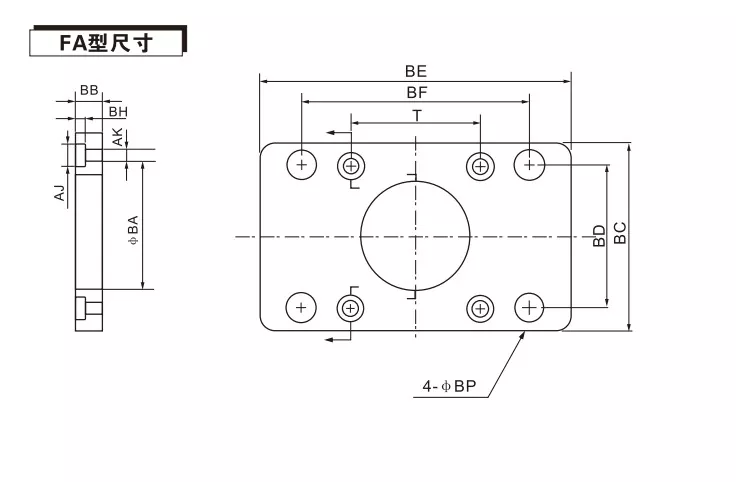

کوڈ / بور قطر |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
با |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
بی بی |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
بی سی |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
بی ڈی |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
بنے |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
بی ایف |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
بی ایچ |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
اور |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
بی پی |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
کیا ایف اے فرنٹ فلانج سلنڈر بریکٹ استعمال کے ل other دوسرے سلنڈروں کے ساتھ مل سکتا ہے؟
مختلف سلنڈروں کی تنصیب کے سوراخوں میں مختلف پوزیشنیں ہیں ، اور ایف اے فلانج پلیٹوں سے ملاپ کرنا چاہئے۔ اس ایف اے سیریز فلانج پلیٹ کو صرف ایس سی سیریز اسٹینڈرڈ سلنڈروں کے ساتھ استعمال کیا جاسکتا ہے۔
اولک ایف اے فلانج ماؤنٹ اور ایف بی ریئر فلانج？ کے ساتھ مختلف ہے
ایف اے فرنٹ فلانج: سلنڈر کے اگلے سرے کو سامان سے مربوط کریں ، تنصیب کے دوران پسٹن کی چھڑی کا سامنا کرنا پڑتا ہے۔ عام طور پر سامان کے سامنے کے آخر اور لوڈ پش منظرناموں میں استعمال ہوتا ہے۔
ایف بی ریئر فلانج: سلنڈر کے عقبی سرے کو سامان سے مربوط کریں ، اور سلنڈر کے جسم کو بریکٹ کے پیچھے چھپائیں۔ ان حالات کے لئے موزوں ہے جہاں سلنڈر جسم کو طے کرنے کی ضرورت ہے اور اس کی پوزیشن برقرار رکھنے کی ضرورت ہے۔
