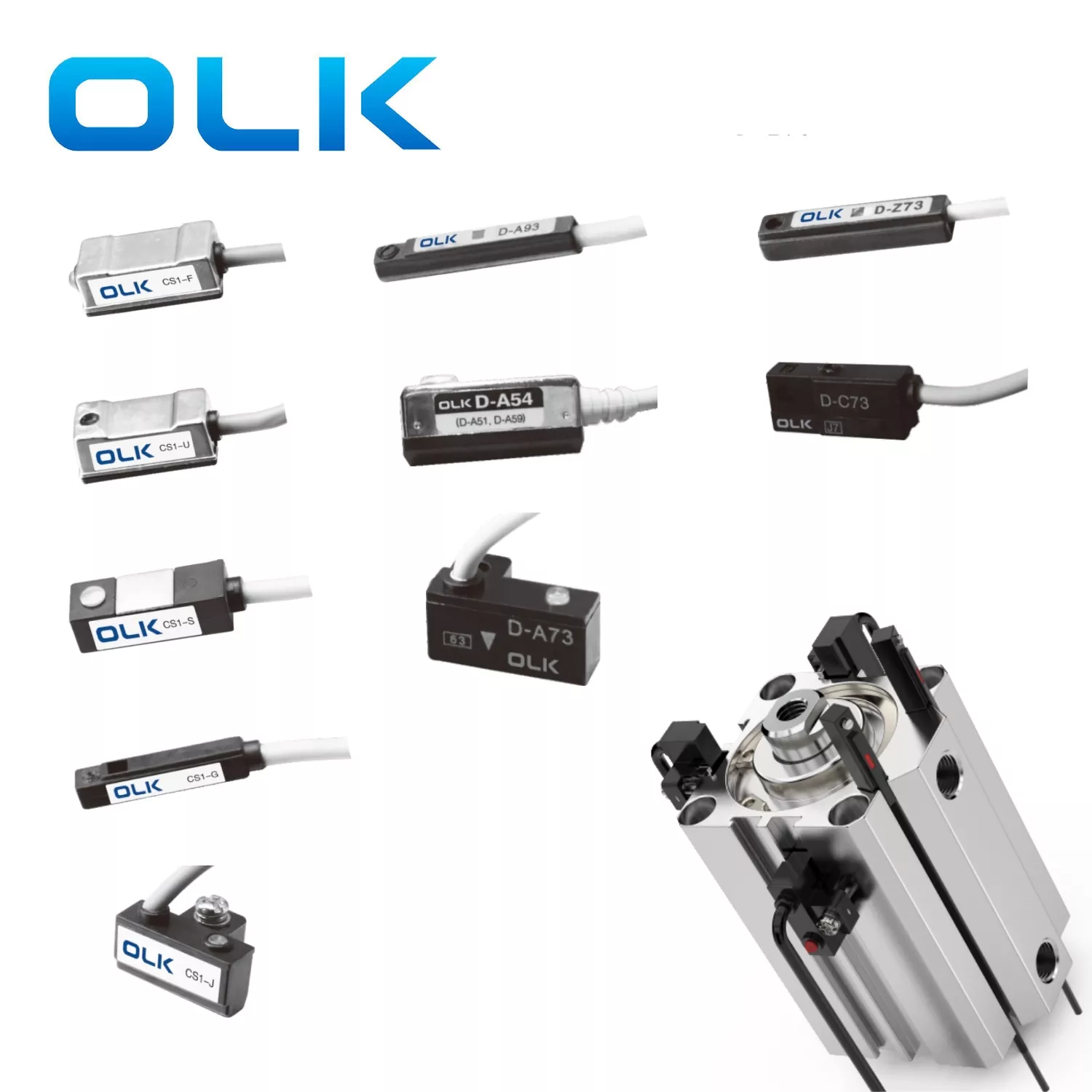

سلنڈر مقناطیسی سوئچ کا استعمال ایئر سلنڈر اسٹروک کی پوزیشن کا پتہ لگانے کے لئے کیا جاتا ہے ، فالج کے دونوں سروں پر مشین کنٹرول والوز یا اسٹروک سوئچز اور ان کے بڑھتے ہوئے بریکٹ کی ضرورت نہیں ہوتی ہے ، اور پسٹن چھڑی کے اختتام پر تصادم کے بلاکس کی ضرورت کے بغیر ، جس سے اسے استعمال کرنا آسان ہوجاتا ہے اور ساخت میں کمپیکٹ ہوتا ہے۔ اعلی وشوسنییتا ، لمبی عمر ، کم لاگت ، اور مختصر سوئچ رسپانس ٹائم ، لہذا یہ بڑے پیمانے پر استعمال ہوا ہے۔
او ایل کے تجویز کرتے ہیں کہ استعمال کرتے وقت ، یہ نوٹ کرنا ضروری ہے کہ سلنڈر مقناطیسی سوئچ کو مضبوط مقناطیسی شعبوں والے آلات کے قریب انسٹال نہیں کیا جانا چاہئے۔ جب مقناطیسی سوئچز سے لیس دو نیومیٹک سلنڈر متوازی طور پر منتقل ہوتے ہیں ، مقناطیسی مداخلت کو روکنے کے لئے ، فاصلہ 40 ملی میٹر سے زیادہ ہونا چاہئے۔ باقاعدگی سے یہ چیک کرنا ضروری ہے کہ مقناطیسی سوئچ کی پوزیشن آفسیٹ ہے یا نہیں۔
· ذہین سینسنگ
· مقناطیسی استحکام ، حساس شمولیت
inst انسٹال کرنا آسان ، سلنڈر اسٹروک کے ساتھ کسی بھی پوزیشن پر انسٹال کیا جاسکتا ہے
|
ماڈل |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
قابل اطلاق سلنڈر |
ایس سی/مال/ایم اے |
ایس سی/مال/ایم اے |
ایس ڈی اے/ٹی ڈی اے/ٹی این |
برائی/میرا |
ایس ڈی اے (نالی) |
ایس یو (ایس ایم سی) |
سی کیو 2 بی (ایس ایم سی) |
CXS (SMC) |
|
|
تنصیب کا طریقہ |
ٹائی سلاخوں/رنگ بیلٹ |
ٹائی سلاخوں/رنگ بیلٹ |
ٹریک |
منسوخ |
ٹریک |
ٹریک |
ٹریک |
ٹریک |
ٹریک |
|
تصویر |
|
|
|
|
|
|
|
|
|
|
سلنڈر ایپلیکیشن ڈایاگرام |
|
|
|
|
|
|
|
|
|
|
خاکہ طول و عرض آریھ |
|
|
|
|
|
|
|
|
|
|
سوئچ کی قسم |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
spst عام طور پر کھلا |
|
سینسنگ کی قسم |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
رابطے کے ساتھ ریڈ سوئچ |
|
آپریٹنگ وولٹیج |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
5–240V DC/AC |
|
میکس سوئچنگ کرنٹ |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
100ma (زیادہ سے زیادہ) |
|
زیادہ سے زیادہ رابطہ کی گنجائش |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
10W (زیادہ سے زیادہ) |
|
داخلی بجلی کی کھپت |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
|
وولٹیج ڈراپ |
زیادہ سے زیادہ 2.5V @ 10mA DC |
زیادہ سے زیادہ 2.5V @ 100mA DC |
زیادہ سے زیادہ 2.5V @ 100mA DC |
زیادہ سے زیادہ 2.5V @ 10mA DC |
زیادہ سے زیادہ 2.5V @ 10mA DC |
زیادہ سے زیادہ 2.5V @ 40MA DC |
زیادہ سے زیادہ 2.5V @ 10mA DC |
زیادہ سے زیادہ 2.5V @ 40MA DC |
زیادہ سے زیادہ 2.5V @ 40MA DC |
|
رساو موجودہ |
|
|
|
|
|
زیادہ سے زیادہ 10W |
|
زیادہ سے زیادہ 10W |
زیادہ سے زیادہ 10W |
|
اشارے کی روشنی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
ریڈ ایل ای ڈی |
|
کیبل |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
2.8φ ، 2C ، گرے تیل مزاحم پیویسی |
|
حساسیت |
|
|
|
|
60 گاؤس |
60 گاؤس |
60 گاؤس |
60 گاؤس |
60 گاؤس |
|
زیادہ سے زیادہ سوئچنگ فریکوئنسی |
200Hz |
200Hz |
200Hz |
200Hz |
- سے. |
– |
- سے. |
– |
- سے. |
|
آپریٹنگ درجہ حرارت |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
جھٹکا مزاحمت |
30 گرام |
30 گرام |
30 گرام |
30 گرام |
30 گرام |
30 گرام |
30 گرام |
30 گرام |
30 گرام |
|
کمپن مزاحمت |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
تحفظ گریڈ |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
حفاظتی سرکٹ |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
کوئی نہیں |
|
ماڈل |
ایس یو 10 |
ایس یو 12 |
ایس یو 15 |
ایس یو 16 |
ایس یو 18 |
TCS1-F |
|
قابل اطلاق سلنڈر |
SU32 |
SU32/40/50 |
اس کی |
SU80/100/12 |
|
بریکٹ |
|
تنصیب کا طریقہ |
ٹریک |
ٹریک |
ٹریک |
ٹریک |
ٹریک |
سکرو |
|
یونٹ |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
|
ماڈل |
ایم اے 16 |
ایم اے 20 |
ایم اے 25 |
ایم اے 32 |
ایم اے 40 |
مال 16 |
mal-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
یونٹ |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
پی سی |
1: سٹینلیس سٹیل زپ تعلقات کے ساتھ محفوظ
2: پل چھڑی پر فکسڈ
3: انسٹالیشن سلاٹ سے براہ راست انسٹال کریں
4: ریل کی تنصیب
مقناطیسی سوئچ کے لئے احتیاطی تدابیر
short شارٹ سرکٹ 2 تار سوئچ نہ کریں۔
2 تار مقناطیسی سوئچز میں بہت کم مزاحمت ہوتی ہے۔ انہیں براہ راست اقتدار سے جوڑنا شارٹ سرکٹ کا سبب بن سکتا ہے اور سوئچ کو جلا سکتا ہے۔
wiring وائرنگ کی قطبی کو چیک کریں۔
2-تار سوئچ کو صحیح قطعیت کے ساتھ منسلک ہونا چاہئے۔ الٹ وائرنگ سگنل لائٹ کو آن نہ کرنے کا سبب بن سکتی ہے۔
3 تار سوئچز کو بھی صحیح طریقے سے وائرڈ ہونا چاہئے ، یا ان کو نقصان پہنچا سکتا ہے۔
rigive براہ راست بڑے آگاہ بوجھ سے متصل نہ ہوں۔
موٹرز یا بڑے سولینائڈ والوز جیسے بڑے بوجھ اضافے کا سبب بن سکتے ہیں اور سوئچ کو ختم کرسکتے ہیں۔ اس بات کو یقینی بنائیں کہ وولٹیج اور موجودہ مستحکم اور صاف ہیں۔
strong مضبوط مقناطیسی شعبوں اور دھات کے چپس سے پرہیز کریں۔
یہ حساسیت کو کم کرسکتے ہیں اور غلط سگنل یا ناکامی کا سبب بن سکتے ہیں۔ مضبوط مقناطیسی ماحول کے ل special ، اس استعمال کے ل designed تیار کردہ خصوصی مقناطیسی سوئچ استعمال کریں۔
creature سخت ماحول میں استعمال نہ کریں۔
سینسر ہیڈ رال سے بنا ہے۔ پانی ، کیمیائی مادوں یا سمندری پانی سے پرہیز کریں ، جس کی وجہ سے یہ پھٹ پڑ سکتا ہے یا پھول سکتا ہے۔
care دیکھ بھال کے ساتھ ہینڈل کریں۔
مقناطیسی سوئچز نازک ہیں۔ اسٹوریج ، ٹرانسپورٹ اور تنصیب کے دوران اثرات ، کھینچنے ، یا کسی حد تک ہینڈلنگ سے پرہیز کریں۔
wire 2 تار الیکٹرانک سوئچز میں رساو موجودہ۔
ان سوئچز میں ایک چھوٹا سا رساو موجودہ ہے۔ اس بات کو یقینی بنائیں کہ جھوٹے اشاروں سے بچنے کے لئے بوجھ کا ابتدائی موجودہ رساو موجودہ سے زیادہ ہے۔ 3-تار سوئچز میں رساو کم ہوتا ہے ، یا بغیر کسی رساو کے مکینیکل سوئچ استعمال کرتے ہیں۔
other دیگر خاص شرائط کے ل use ، استعمال سے پہلے مشورہ کریں۔
غلط استعمال سے ہونے والے نقصان یا نقصان سے بچنے کے لئے اول کے ٹیم سے رابطہ کریں۔
مقناطیسی سوئچ کس طرح استعمال ہوتا ہے؟
سگنل منتقل کرنے کے لئے مقناطیسی سوئچ کو پی ایل سی ، ریلے اور دیگر کنٹرولرز کے ساتھ مل کر استعمال کیا جاسکتا ہے۔
مقناطیسی سوئچ کے لئے کیا احتیاطی تدابیر ہیں؟
مقناطیسی سوئچز کا استعمال کرتے وقت براہ راست بجلی کی فراہمی کو شارٹ سرکٹ نہ کریں۔
غیر رابطہ مقناطیسی سوئچ کیا ہے؟
غیر رابطہ مقناطیسی سوئچ رابطے کی قسم سے مختلف کام کرتا ہے۔ یہ ریڈی سوئچ جیسے مکینیکل حصوں کی بجائے میگنےٹ کا پتہ لگانے کے لئے الیکٹرانک اجزاء کا استعمال کرتا ہے۔ اسی لئے اسے ٹھوس ریاست یا الیکٹرانک مقناطیسی سوئچ بھی کہا جاتا ہے۔ اس میں صدمے اور کمپن کے خلاف بہتر مزاحمت ہے ، اور اس کی عمر تقریبا مستقل ہے۔
|
سلنڈروں کے لئے دو پوزیشن کا پتہ لگانے کے طریقوں کا موازنہ |
||
|
پتہ لگانے کا طریقہ |
|
خصوصیت |
|

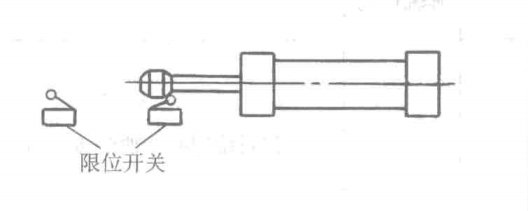

حد سوئچ: پسٹن چھڑی کے سامنے تصادم کے بلاکس کے ساتھ حد سوئچ نصب ہیں۔ حد سوئچ کی قسم میں ، پسٹن چھڑی پر تصادم کے بلاکس نصب کیے جاتے ہیں ، اور پسٹن کی نقل و حرکت کے فالج کا پتہ لگانے کے لئے پسٹن راڈ کی تحریک کے اسٹروک کے دونوں سروں پر حد سوئچ (جیسے ٹریول سوئچ اور مکینیکل کنٹرول دشاتمک والوز) نصب ہیں۔ یہ رابطہ سوئچ ہے۔ |
|
1) ڈیزائن ، تنصیب ، ڈیبگنگ اور دیکھ بھال کا کام کا بوجھ بڑا ہے۔ 2) تنصیب کی جگہ بڑی ہے 3) لاگت زیادہ ہے۔ 4) اگر غلط استعمال کیا جاتا ہے تو ، زندگی مختصر ہے۔ 5) مقناطیسی شعبوں سے متاثر نہیں ہوا |
|

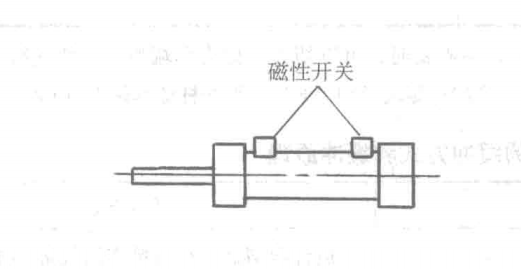

مقناطیسی سوئچ: مقناطیسی سوئچ کی قسم ایئر سلنڈر کی نقل و حرکت کے اسٹروک کا پتہ لگانے کے لئے سلنڈر باڈی پر مختلف پوزیشنوں پر براہ راست دو مقناطیسی سوئچز انسٹال کرنا ہے۔ یہ ایک غیر رابطہ سوئچ ہے۔ |
|
1) ڈیزائن اور تنصیب کا وقت ، بہت زیادہ بچت کرنا ، ڈیبگ کرنا آسان ہے 2) چھوٹی تنصیب کی جگہ 3) لاگت بہت کم ہے ، جس میں کم منسلکات ہیں۔ 4) اس میں اعلی وشوسنییتا ، لمبی عمر ، اور عمل کی پوزیشنوں کی اچھی تکرار ہے۔ مکینیکل اثرات کو پہنچنے والے نقصان کا کوئی مسئلہ نہیں ہے ، اور اس میں مضبوط دھول ، پانی اور تیل کی مزاحمت کی صلاحیتیں ہیں۔ 5) برقی نیومیٹک مشترکہ کنٹرول حاصل کرنا آسان ہے 6) اینٹی مقناطیسی اقدامات مضبوط مقناطیسی شعبوں میں لیا جانا چاہئے |
