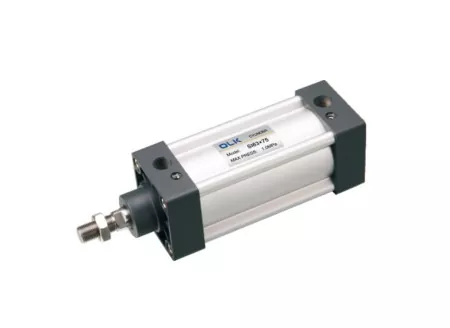

ایس آئی سیریز ISO15552 معیاری نیومیٹک سلنڈر تین اقسام میں دستیاب ہے: معیاری ڈبل ایکٹنگ ، ایس آئی ڈی ڈبل راڈ ڈبل ایکٹنگ ، اور ایس آئی جے ڈبل راڈ ڈبل ایکٹنگ ایڈجسٹ اسٹروک کے ساتھ۔ وہ آئی ایس او 15552 معیار کے مطابق ہیں ، جس کا مطلب ہے کہ ان کی تنصیب کے طول و عرض سے زیادہ ہیںایس یو نیومیٹک سلنڈرایک ہی سائز کا فکسڈ لوازمات تبادلہ نہیں ہوسکتے ہیں اور صرف آئی ایس او 15552 (سابقہ آئی ایس او 6431) کی خصوصیات کے ساتھ مطابقت رکھتے ہیں۔
1.IS015552 (اصل IS06431) معیاری نیومیٹک سلنڈر ؛
2. پسٹن مہر 2 Y- شکل ون وے مہر کے ڈھانچے پر مشتمل ہے ، جس میں معاوضے کی تقریب ، لمبی خدمت کی زندگی اور کم اسٹارٹ اپ پریشر ہوتا ہے ،
3. ٹائی چھڑی کے بغیر شپڈ ایلومینیم پائپ میں اچھی سنکنرن مزاحمت ہے۔
4. سلنڈر کا بفر ایڈجسٹمنٹ ہموار اور مستحکم ہے:
5. کئی وضاحتوں کے ساتھ تنصیب کے لئے سائلنڈر اور لوازمات اختیاری ہیں۔

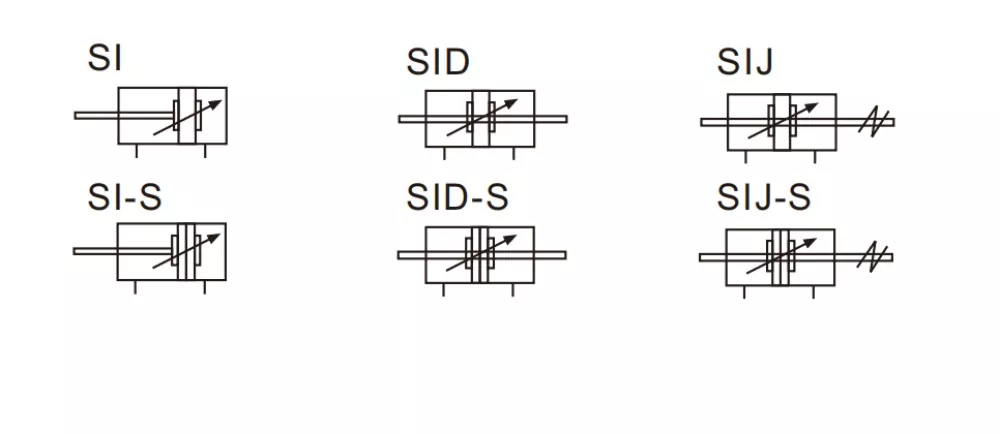

ایس آئی سیریز ISO15552 معیاری نیومیٹک سلنڈر علامت:
|
آرڈر کوڈ |
|
|||||||||
|
اور |
160 |
|
x |
50 |
|
|
S |
|
|
|
|
سیڈ |
160 |
|
x |
خالی: Pt （55 °） |
|
|
S |
|
|
|
|
کہو |
160 |
|
x |
50 |
-- |
20 |
S |
|
|
|
|
ماڈل |
بور سائز |
چھڑی کا مواد |
|
اسٹروک |
|
سایڈست اسٹروک |
مقناطیس |
بڑھتے ہوئے قسم |
سگ ماہی مواد |
تھریڈ کی قسم |
|
ایس آئی: ڈبل اداکاری کی قسم |
|
خالی: میڈیم کاربن اسٹیل |
|
|
|
10: 10 ملی میٹر |
خالی: مقناطیس کے بغیر |
|
خالی: ٹی پی یو |
خالی: Pt （55 °） |
|
سڈ: ڈبل چھڑی کی قسم |
|
A: SUS420J2 |
|
|
|
20: 20 ملی میٹر |
بڑھتے ہوئے قسم |
H: وٹون |
جی: جی （55 °） |
|
|
ایس آئی جے: ایڈجسٹ اسٹروک کی قسم |
|
بی: SUS304 |
|
|
|
30: 30 ملی میٹر |
|
N: NBR |
ٹی: این پی ٹی (60 °） |
|
|
بور سائز (ملی میٹر) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
اداکاری کا طریقہ |
ڈبل اداکاری |
|||||||||
|
کام کرنے والا میڈیم |
صاف ہوا |
|||||||||
|
فکسڈ فارم |
اور |
ایف اے ایف بی سی سی بی سی آر ایل بی ٹی سی ایف ٹی سی ٹی سی ایم 1 ٹی سی ایم 2 |
||||||||
|
سیڈ |
ایف اے ایل بی ٹی سی ایف ٹی سی ٹی سی ایم 1 ٹی سی ایم 2 |
|||||||||
|
کہو |
||||||||||
|
ورکنگ پریشر |
0.1-1.0 MPa (14-145psi) |
|||||||||
|
ثبوت دباؤ |
1.5 ایم پی اے (215psi) |
|||||||||
|
کام کرنے والے درجہ حرارت کی حد |
‘-20-80 ℃ |
|||||||||
|
اسپیڈ رینج کا استعمال کریں |
30-800 |
30-500 |
||||||||
|
بفرنگ وضع |
، ایس آئی ، سائی ، ایس ای) مصنوعات کے لئے اندرونی روابط میں اضافہ کریں |
|||||||||
|
بفرنگ فاصلہ (ملی میٹر) |
27 |
30 |
36 |
40 |
50 |
|||||
|
بندرگاہ کا سائز |
PT1/8 |
pt1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
ایس آئی بمقابلہ ایس یو نیومیٹک سلنڈر: کلیدی اختلافات اور تصریح کا موازنہ
|
ماڈل: |
وہ ہیں
|
اور
|
|
معیار |
ایس یو سیریز سلنڈر : JIS / AIRTAC |
ایس آئی سیریز سلنڈر: ISO1552 （ISO6431) |
|
اطلاق شدہ ممالک/خطے |
زیادہ تر ایشین آلات (خاص طور پر تائیوان اور جاپان سسٹم کے سازوسامان) میں استعمال ہوتا ہے |
زیادہ تر یورپی اور امریکی سازوسامان ، آٹومیشن پروڈکشن لائنوں میں استعمال ہوتا ہے |
|
تنصیب کا طول و عرض |
کمپیکٹ |
بڑا |
|
بور سائز |
30: 30 ملی میٹر |
32-200 |
|

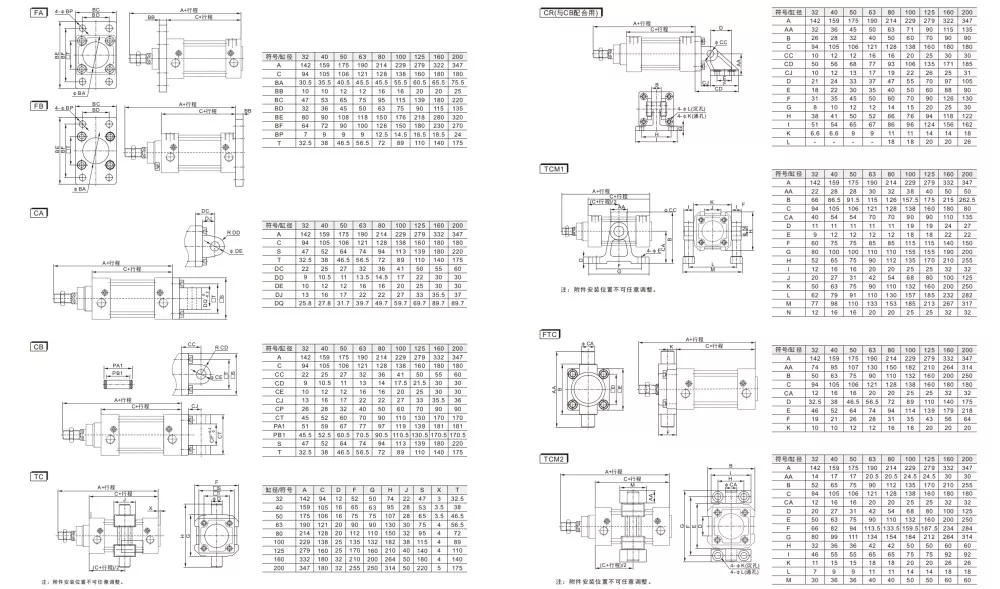

فکسڈ لوازمات |
لوازمات کے ساتھ مطابقت پذیر ہیںایس سی سیریز نیومیٹک |
ISO6431 سیریز (DNC، ایس آئی ، سائی ، ایس ای) مصنوعات کے لئے اندرونی روابط میں اضافہ کریں |
|
اندرونی ساختی اختلافات (باہر سے نظر نہیں آتے) |
اختتامی کور طول و عرض (بڑھتے ہوئے سوراخ کی پوزیشنیں ، سلنڈر ہیڈ سائز ، سلنڈر دم کا سائز) پسٹن چھڑی کے دھاگے کی لمبائی سلنڈر پروفائل کی اندرونی نالی کا ڈھانچہ یورپی اور جاپانی معیاری بڑھتے ہوئے سوراخوں کے مابین اختلافات ایس یو نیومیٹک سلنڈر اور ایس آئی ایئر سلنڈرک نہیں ایک دوسرے کے ساتھ بدلاؤ ، اور لوازمات (CA /سی بی فٹ بریکٹ,ایف اے-فلانگس,TC-M، مشترکہ سر) مطابقت پذیر نہیں ہیں |
|
سی سلنڈر کس برانڈ کی جگہ لے سکتے ہیں؟
ایس آئی سلنڈر ایر ٹاک کے ایس آئی سیریز سلنڈروں کی جگہ لے سکتے ہیں۔ تاہم ، براہ کرم نوٹ کریں کہ ایر ٹاک نے ایس آئی سیریز بند کردی ہے۔ ان کے نئے متبادل ماڈل کو SAI سیریز نیومیٹک سلنڈر کہا جاتا ہے ، جس میں ایک ہی فنکشن اور ایک ہی بڑھتے ہوئے طول و عرض ہیں۔
نئی SAI سیریز اور اولڈ ایس آئی سیریز اسٹینڈرڈ ایئر سلنڈر کے مابین کیا اختلافات ہیں؟
نئے SAI سلنڈروں میں سینسر کی تنصیب کے لئے بیرونی نالیوں کی خصوصیت ہے ، جس سے سینسر بڑھتے ہوئے تیز اور آسان بناتا ہے۔
کس قسم کا سلنڈر سی ہے؟
سی ایک معیاری ایئر سلنڈر ہے۔
