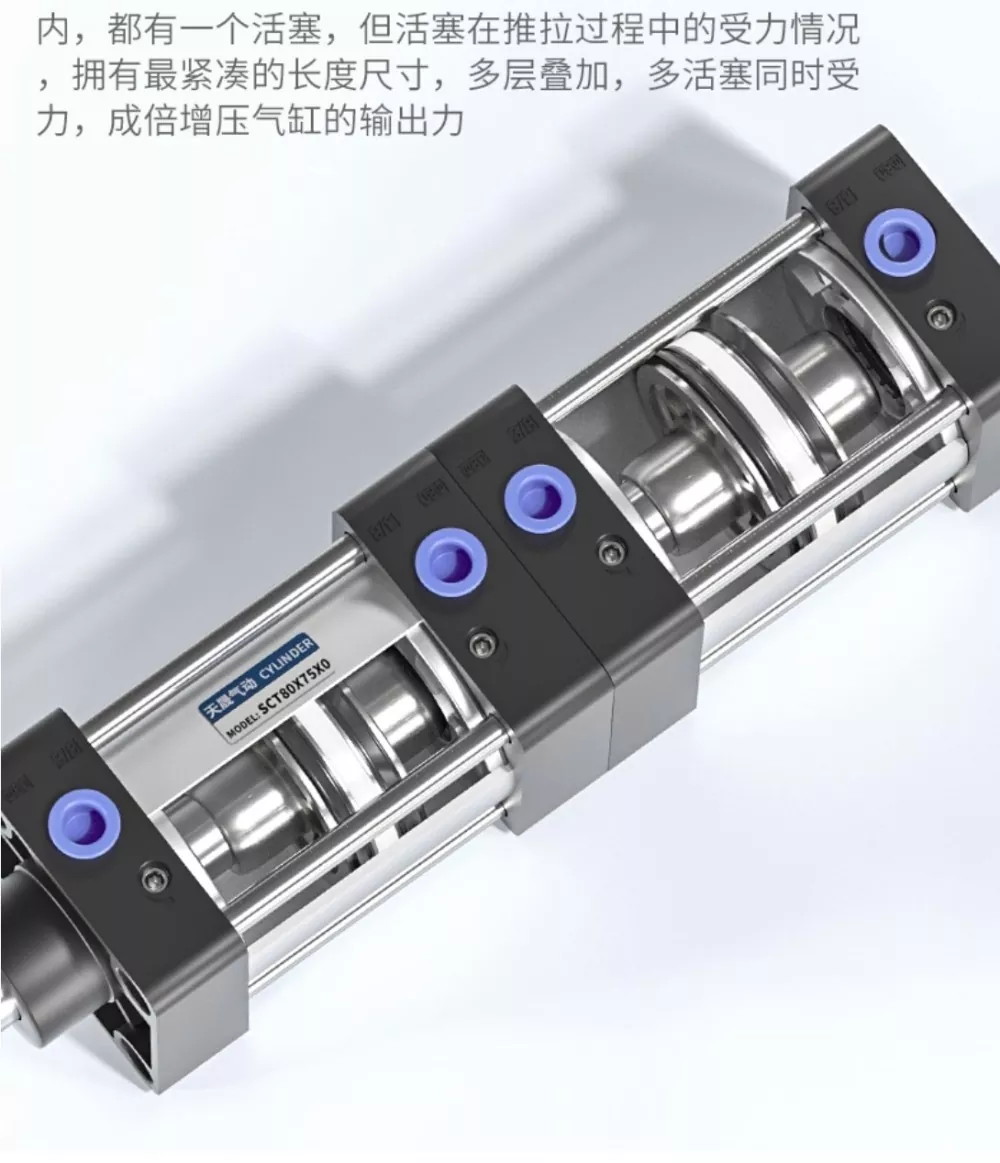

ایس سی ٹی ٹائی-راڈ سلنڈر میں دو جہتی وائی سی سی سگ ماہی کی انگوٹھی اور ایک طاقتور ڈبل اسٹروک ڈیزائن شامل ہے ، جس میں ایک کمپیکٹ اور بہتر ظاہری شکل ہے جو تیز عمل اور ہموار ، مستحکم آؤٹ پٹ کو یقینی بناتا ہے۔ سلنڈر کی ہر پرت میں ایک انفرادی پسٹن ہوتا ہے ، اور پش-پل پروسیس کے دوران ایک سے زیادہ پسٹن بوجھ کا اشتراک کرتے ہیں ، جس سے سلنڈر کو زیادہ سے زیادہ کمپیکٹ لمبائی حاصل کرنے کی اجازت ملتی ہے جبکہ اس کے کثیر پرت اسٹیکڈ ڈھانچے کے ذریعے ضرب آؤٹ پٹ فورس تیار کرتی ہے۔ یہ ڈبل فورس ڈیزائن مضبوط طاقت فراہم کرتا ہے ، اور چھ مہروں کی رنگ کی ترتیب بہترین سگ ماہی کی کارکردگی مہیا کرتی ہے ، جس سے سلنڈر کو بغیر کسی رساو کے 1.4 ایم پی اے تک دباؤ برقرار رکھنے کے قابل بناتا ہے۔

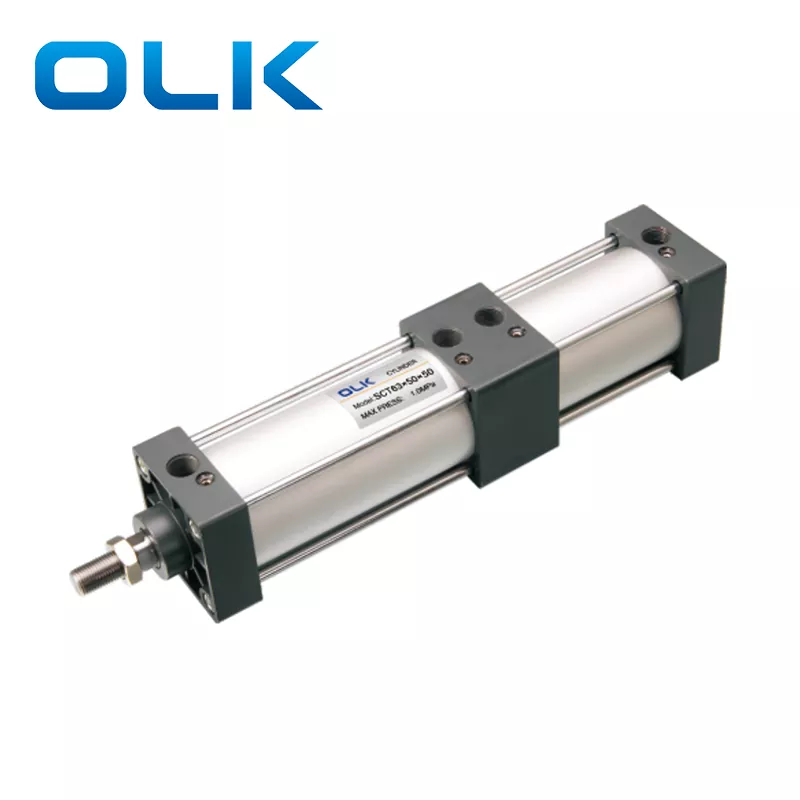

· OLK معیاری سلنڈر۔
past پسٹن مہر ایک خاص دو جہتی سگ ماہی ڈھانچے کو اپناتا ہے ، جس میں ایک کمپیکٹ ڈیزائن اور آئل اسٹوریج فنکشن کی خاصیت ہے۔
· ٹائی راڈ ٹائپ سلنڈر ؛ سامنے اور عقبی کور اعلی وشوسنییتا کے لئے ٹائی سلاخوں کے ساتھ ایلومینیم ٹیوب باڈی سے جڑے ہوئے ہیں۔
past پسٹن چھڑی اپنے پورے فالج کے دوران متعدد پوزیشننگ پوائنٹس حاصل کرسکتی ہے۔
· ہموار اور ایڈجسٹ کشننگ۔
customers صارفین کو منتخب کرنے کے لئے مختلف سلنڈر کی وضاحتیں اور بڑھتے ہوئے لوازمات دستیاب ہیں۔
temp اعلی درجہ حرارت سے بچنے والے سگ ماہی مواد اختیاری ہیں ، جس سے سلنڈر کو عام طور پر 150 ° C پر چلانے کی اجازت ملتی ہے۔
|

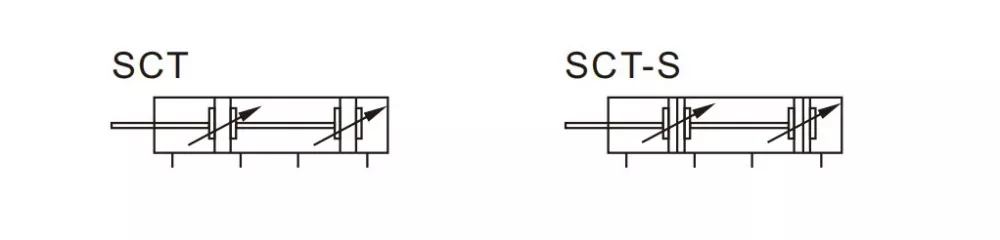

آرڈر کوڈ |
||||||||||
|
sct |
50 |
x |
50 |
x |
50 |
- سے. |
S |
|
|
|
|
ماڈل: |
بور سائز |
|
اسٹروک 1 |
|
اسٹروک 2 |
|
مقناطیس |
سگ ماہی مواد |
بڑھتے ہوئے قسم |
دھاگہ |
|
ایس سی ٹی ٹائی راڈ سلنڈر |
|
|
|
|
|
|
خالی: بغیر |
خالی: ٹی پی یو |
خالی: |
N: NBR پی ٹی تھریڈ |
|
|
|
|
|
|
|
|
ایس: مقناطیس کے ساتھ |
N: NBR |
ایل بی: ٹانگ بڑھتے ہوئے |
ٹی: این پی ٹی تھریڈ |
|
|
|
|
|
|
|
|
|
h: |
|
جی: جی تھریڈ |
|
بور سائز (ملی میٹر) |
32 |
40 |
GR означає регулятор повітря серії GR. |
63 |
80 |
100 |
|
اداکاری کا طریقہ |
ڈبل اداکاری |
|||||
|
کام کرنے والا میڈیم |
صاف ہوا |
|||||
|
فکسڈ فارم |
بنیادی andlb |
|||||
|
ورکنگ پریشر |
0.1-1.0 MPa (14-145psi) |
|||||
|
ثبوت دباؤ |
1.5 ایم پی اے (215psi) |
|||||
|
کام کرنے والے درجہ حرارت کی حد |
‘-20-80 ℃ |
|||||
|
اسپیڈ رینج کا استعمال کریں |
30-800 |
|||||
|
بفرنگ وضع |
سایڈست بفر |
|||||
|
بفرنگ فاصلہ (ملی میٹر) |
21 |
28 |
29 |
|||
|
بندرگاہ کا سائز |
PT1/8 |
pt1/4 |
PT3/8 |
PT1/2 |
||
|

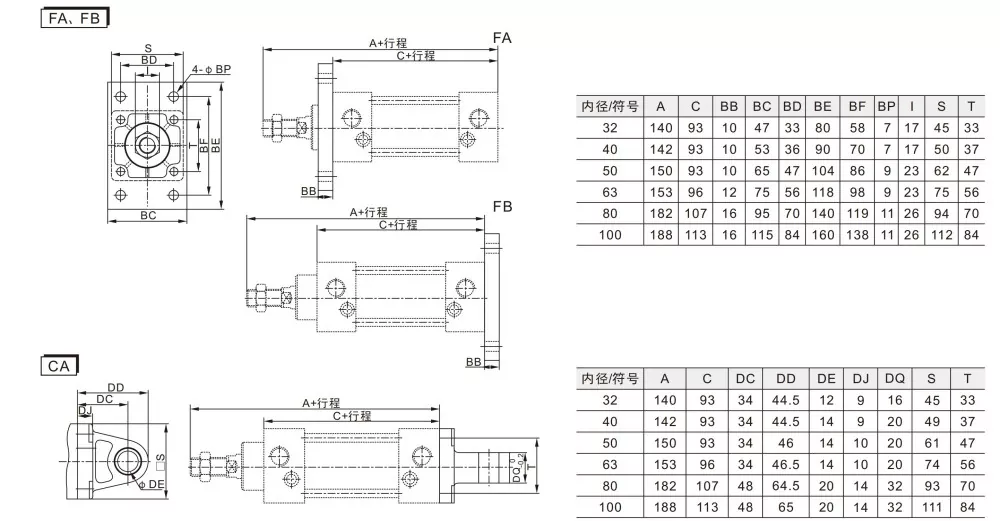

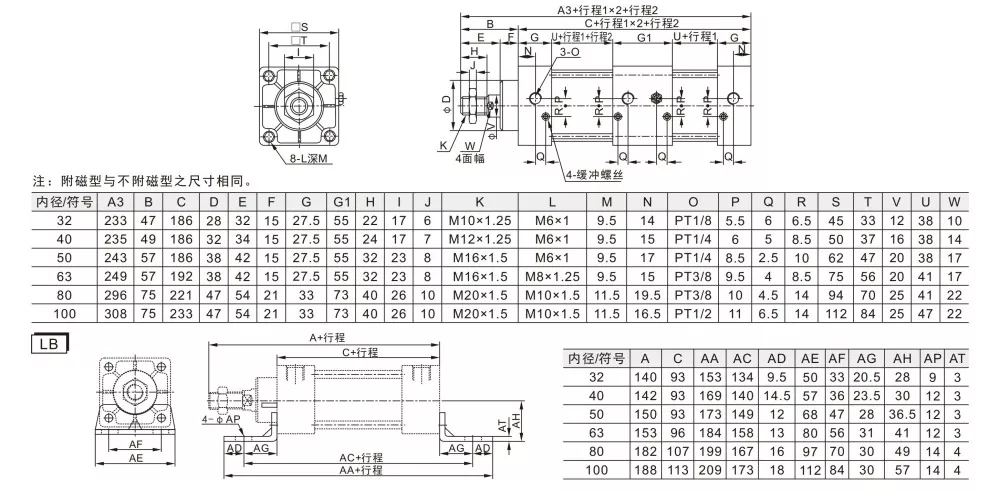

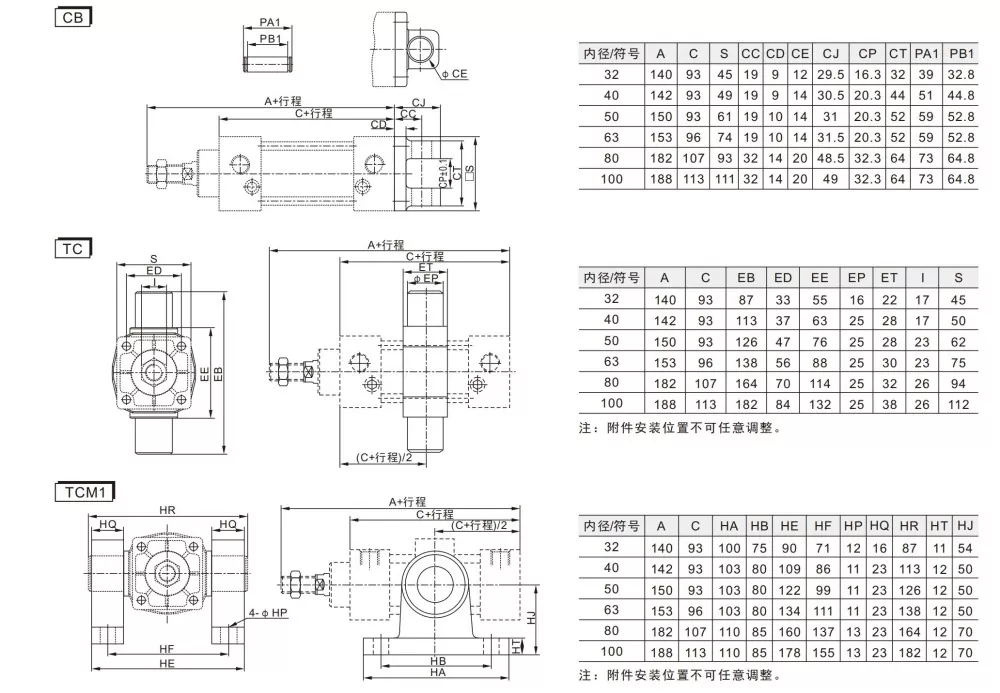

کثیر پوزیشن سلنڈروں کے لئے نیومیٹک کنٹرول اسکیمیں |
||
|

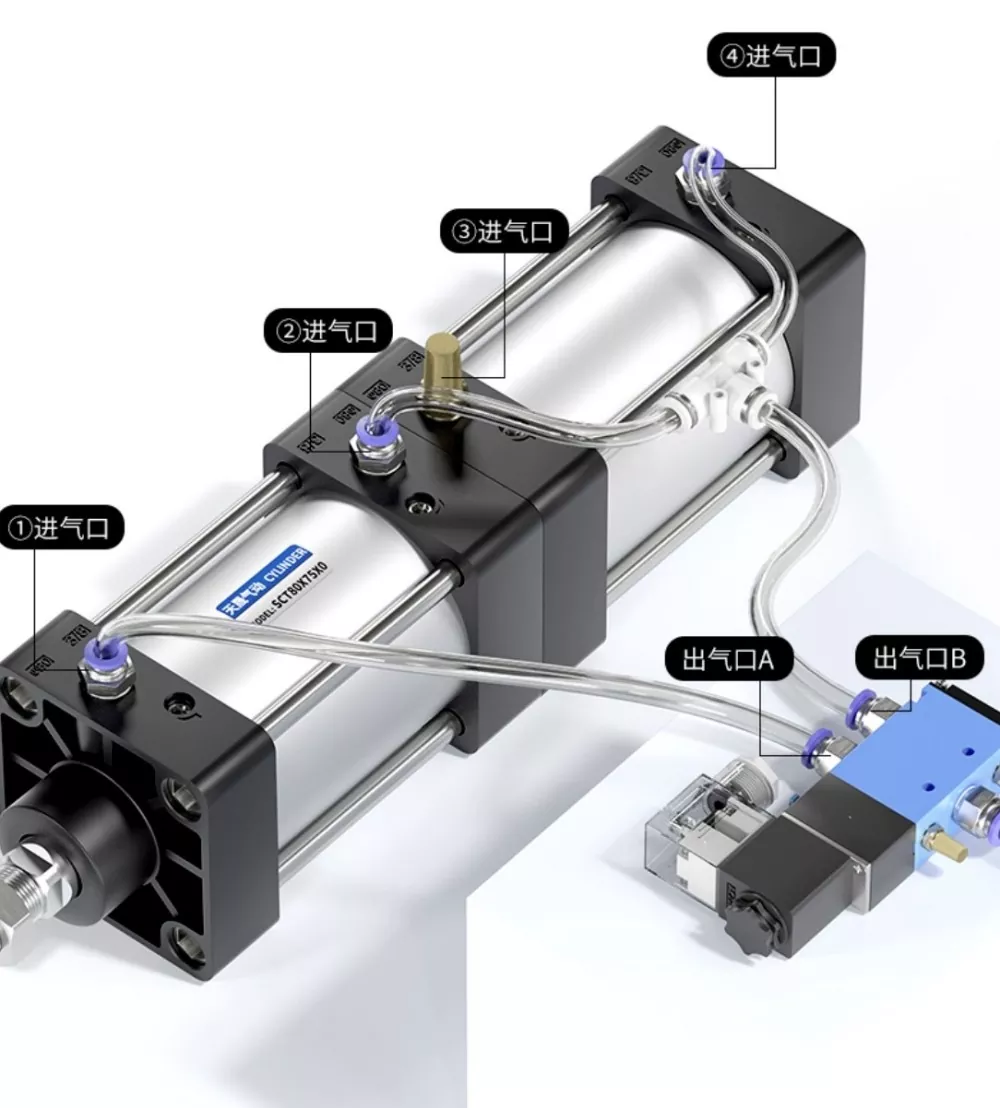

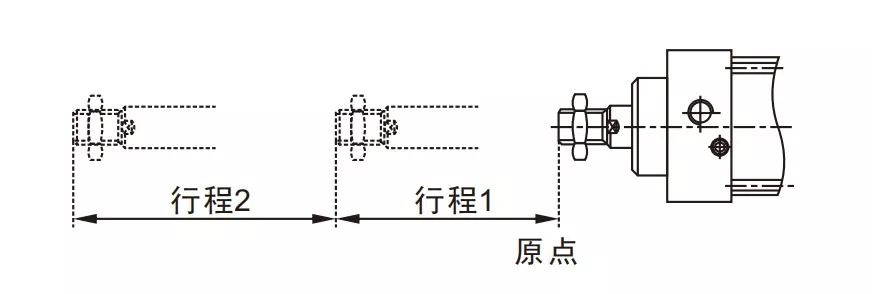

سلنڈر کے ہر حصے میں پسٹن ہوتا ہے۔ جب پسٹن چھڑی میں توسیع ہوتی ہے تو ، تمام پسٹن پشنگ فورس تیار کرتے ہیں۔ تاہم ، مراجعت کے دوران ، صرف ایک پسٹن کھینچنے والی قوت پیدا کرتا ہے۔ سلنڈریس کا ایئر انلیٹ سولینائڈ والو کے پورٹ اے سے منسلک ہوتا ہے ، اور سلنڈریس کا ایئر انلیٹ سیریز میں سولینائڈ والو کے پورٹ بی سے منسلک ہوتا ہے۔ سلنڈر کا ہوا inlet ایک سائلینسر سے جڑا ہوا ہے۔ جب سولینائڈ والو کا پورٹ اے متحرک ہوتا ہے تو ، سلنڈر پیچھے ہٹنے والی پوزیشن میں رہتے ہیں۔ جب پورٹ بی کو متحرک کیا جاتا ہے تو ، سلنڈر کام کرنا شروع کردیتے ہیں۔ |

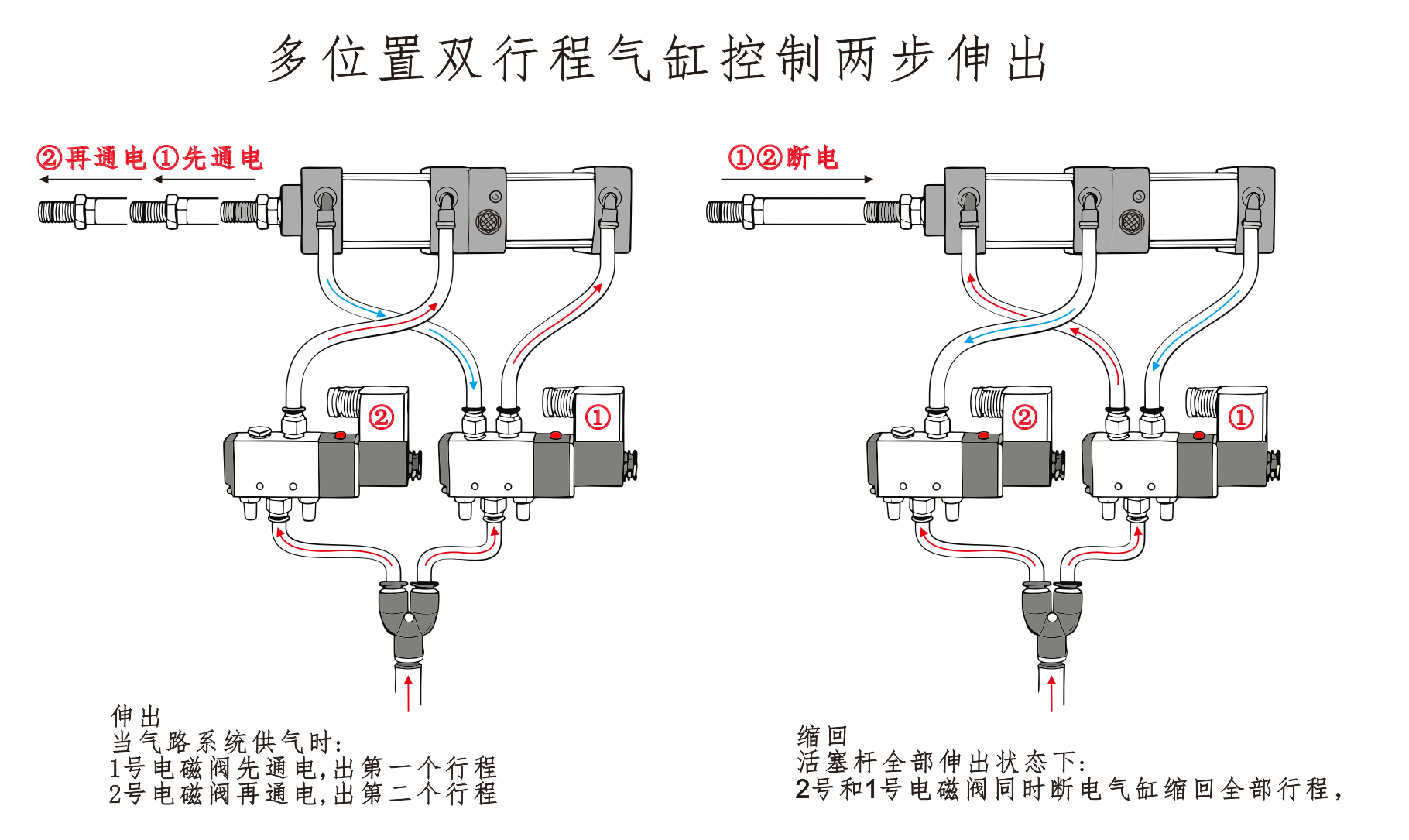

1. ایکسٹینشن جب ہوا کی فراہمی جاری ہے: سولینائڈ والو نمبر 1 متحرک ہے ، اور سلنڈر پہلے اسٹروک تک پھیلا ہوا ہے۔
اس کے بعد سولینائڈ والو نمبر 2 کو متحرک کیا جاتا ہے ، اور سلنڈر دوسرے اسٹروک تک پھیلا ہوا ہے۔
2. ریٹریکشن جب پسٹن کی چھڑی کو مکمل طور پر بڑھایا جاتا ہے: سولینائڈ والو نمبر 1 اور نمبر 2 دونوں ڈی انرجائزڈ ہیں ، اور سلنڈر مکمل طور پر پیچھے ہٹ جاتا ہے۔ |

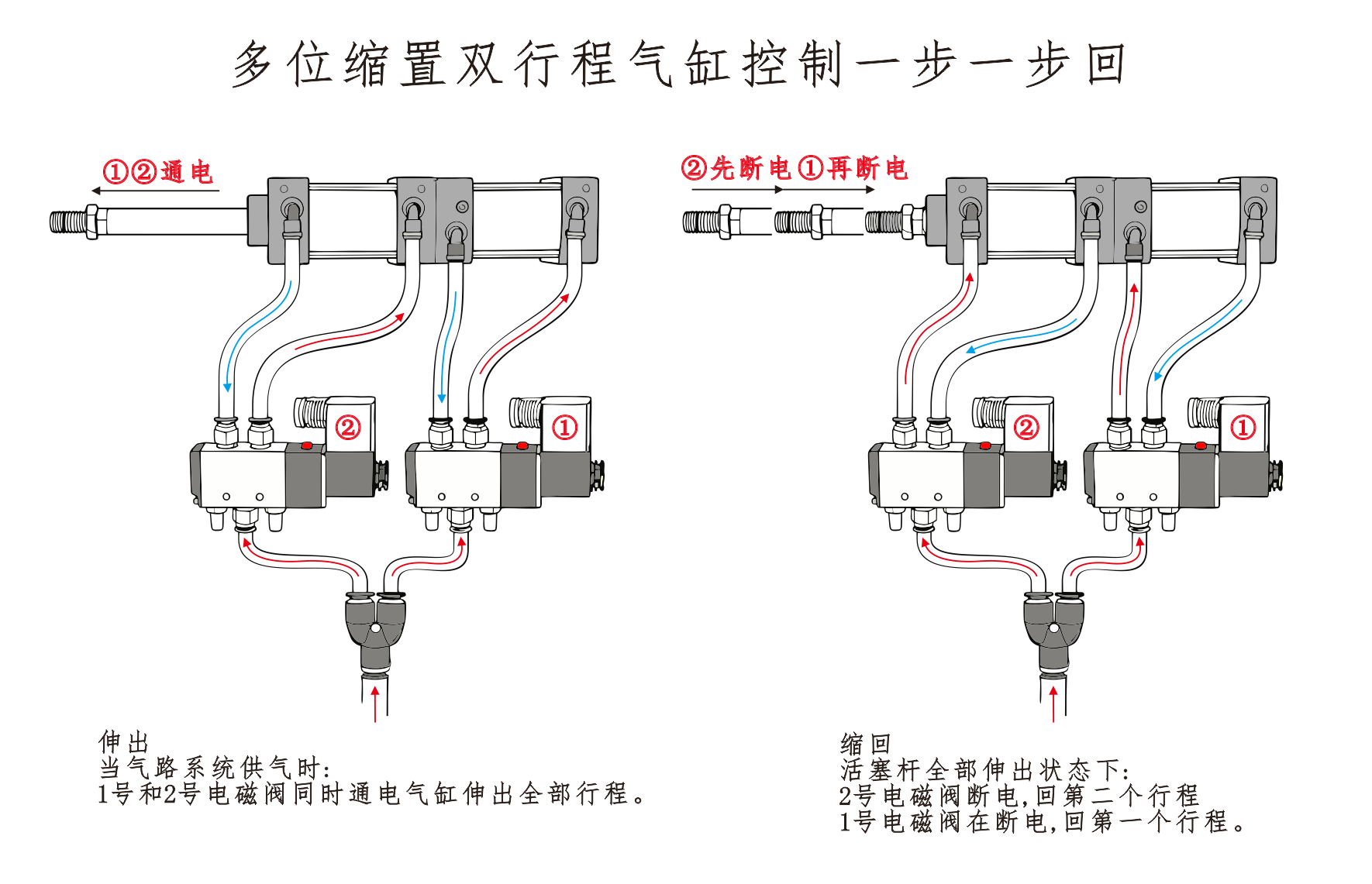

1. توسیع (فارورڈ اسٹروک) جب ہوا کی فراہمی آن کردی جاتی ہے: سولینائڈ والو نمبر 1 اور نمبر 2 ایک ہی وقت میں متحرک ہیں۔ سلنڈر کی چھڑی تمام اسٹروک کے ذریعے پھیلی ہوئی ہے جب تک کہ مکمل طور پر توسیع نہ ہوجائے۔
2. مراجعت (مرحلہ وار واپسی) other دوسری پوزیشن پر جائیں جب پسٹن کی چھڑی کو مکمل طور پر بڑھایا جاتا ہے: سولینائڈ والو نمبر 2 کو ڈی انرجائزڈ کیا گیا ہے ، جس کی وجہ سے سلنڈر دوسری پوزیشن پر آجاتا ہے۔ first پہلی پوزیشن پر واپس جائیں سولینائڈ والو نمبر 1 کو ڈی انرجائز کیا گیا ہے ، جس کی وجہ سے سلنڈر پہلی پوزیشن پر آجاتا ہے اور واپسی کے عمل کو مکمل کرتا ہے۔ |
|
|
|
|
ایس سی ٹی سلنڈر سیریز کیا ہے؟
ایس سی ٹی سلنڈر کا تعلق معیاری سیریز نیومیٹک سلنڈر ٹائی چھڑی کی قسم سے ہے
