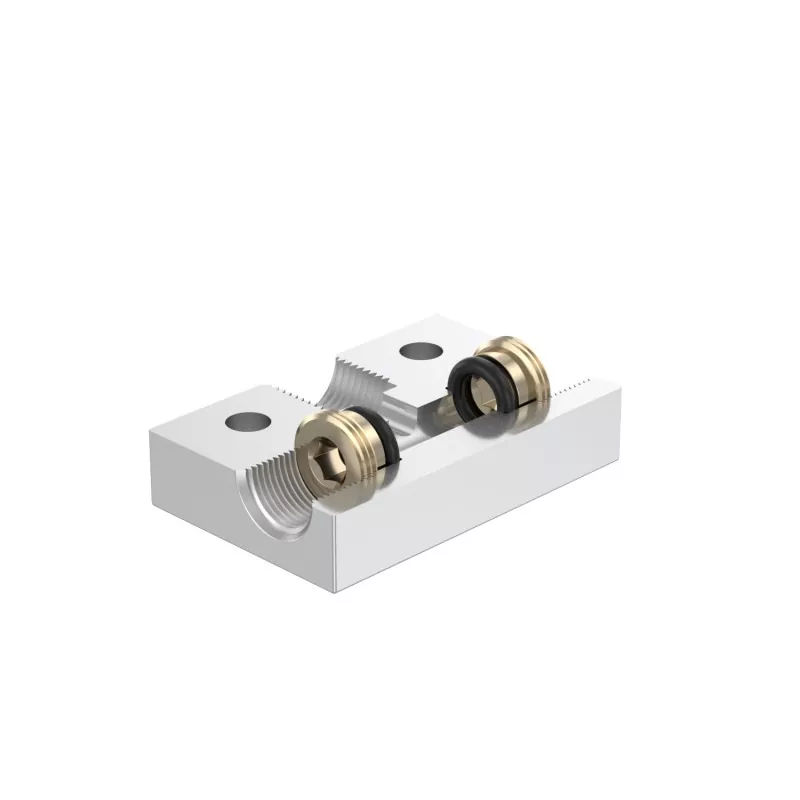

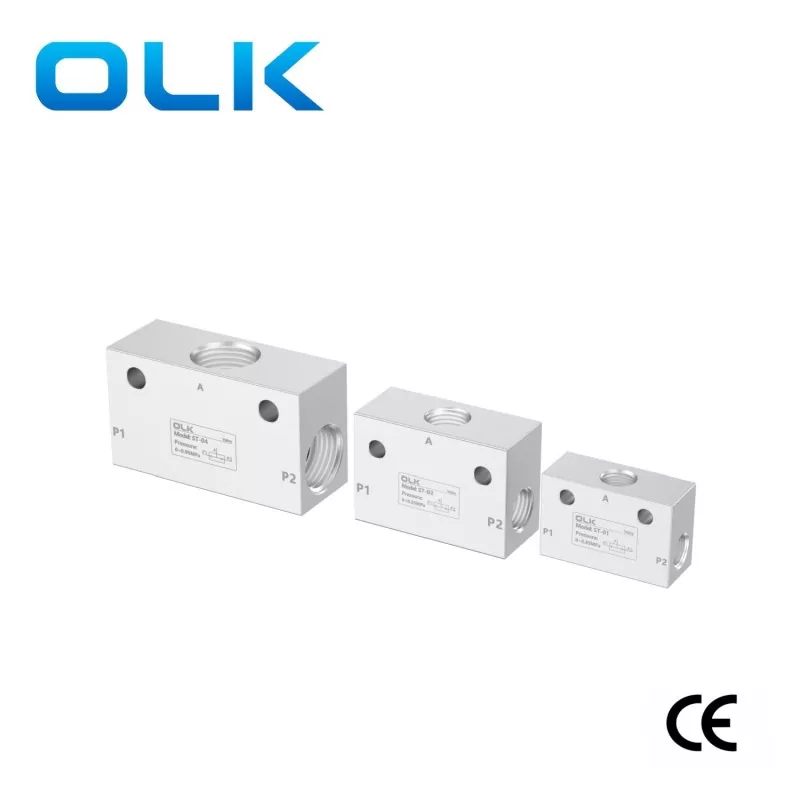

سینٹ سیریز شٹل والوز

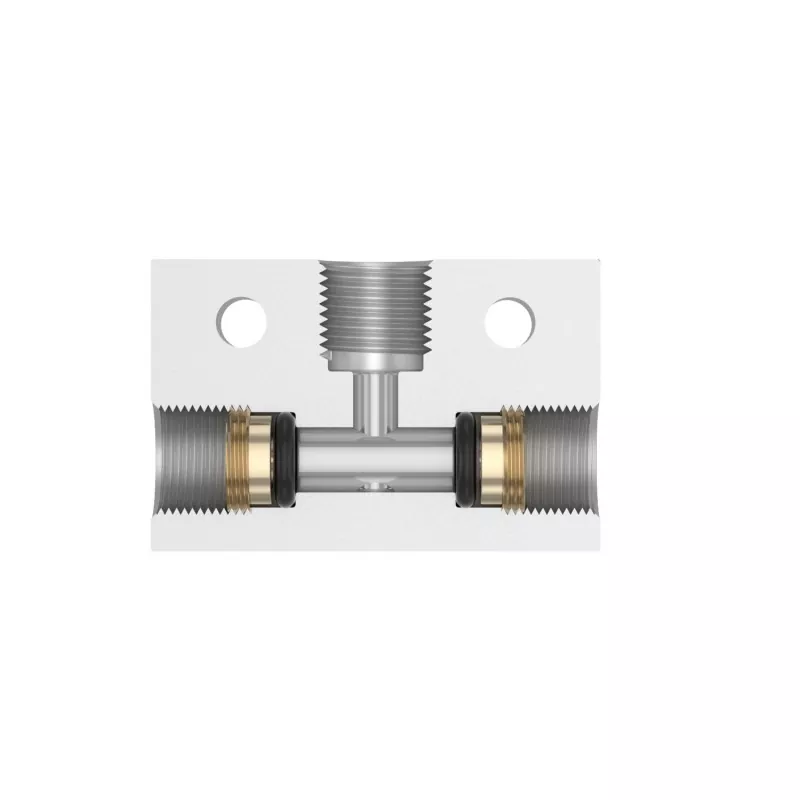

اویلییکائی (او ایل کے) سینٹ سیریز شٹل والوز میں دو انلیٹ پورٹس ہیں "ان" اور ایک آؤٹ لیٹ پورٹ "آؤٹ"۔ جب درآمدات میں سے کسی کا ان پٹ ہوتا ہے تو ، برآمد میں آؤٹ پٹ ہوتا ہے۔ اگر دو انلیٹ دباؤ برابر نہیں ہیں تو ، ہائی پریشر انلیٹ اور آؤٹ لیٹ منسلک ہیں۔ اگر دو inlet دباؤ برابر ہیں تو ، پہلا ان پٹ دباؤ والا inlet آؤٹ پٹ پورٹ سے منسلک ہوتا ہے۔

سینٹ شٹل والو ایل ایس او سلیکٹر والوز یا ڈوئل پائلٹ چیک والوز کے نام سے جانا جاتا ہے ، بنیادی طور پر تین طرفہ ہائیڈرولک پائلٹ چیک والوز ہیں۔ وہ خود بخود ہائیڈرولک سرکٹ کا انتخاب کرتے ہیں۔ جب ایکچوایٹر کو دو متبادل دباؤ آئل ذرائع کے ذریعہ فراہم کیا جاتا ہے اور اعلی پریشر آئل پورٹ کھولنے کی ضرورت ہوتی ہے تو ، شٹل والو استعمال ہوتا ہے۔

سینٹ سیریز شٹل والوز کلیئر انٹرفیس تھریڈ ， فاسٹ راستہ ، بڑی وینٹیلیشن کی گنجائش ، آسان تنصیب ، گیس کو کمپریس کرنے کے قابل ； تیزی سے اخراج

احتیاطی تدابیر اور درخواست کے مسائل:

شٹل والوز بنیادی طور پر سگنل کے انتخاب کے لئے استعمال ہوتے ہیں ، جیسے سرکٹس میں جو دستی اور خودکار آپریشن کے مابین سوئچ کرتے ہیں۔

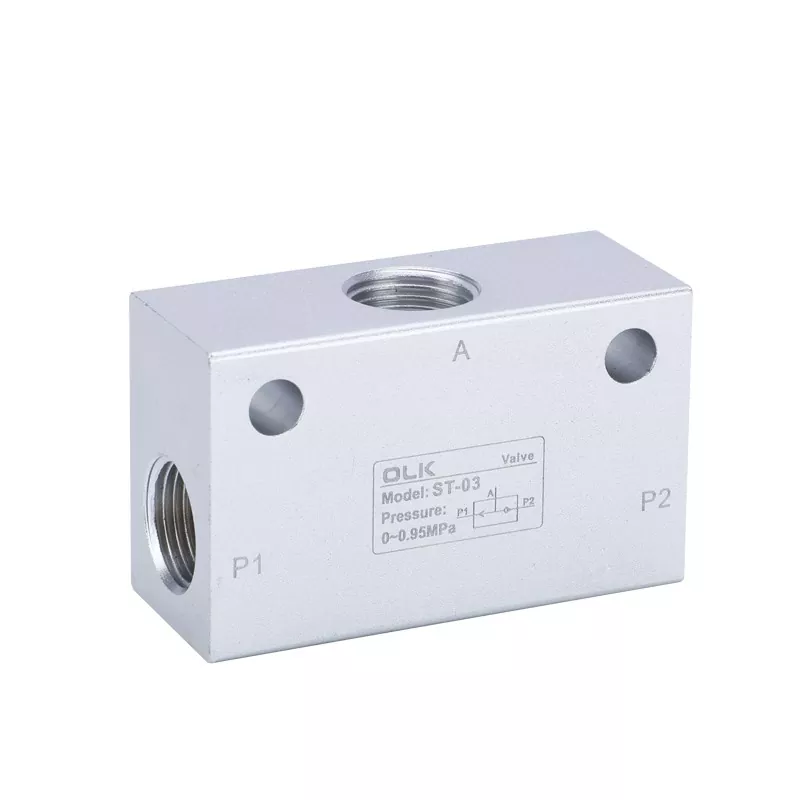

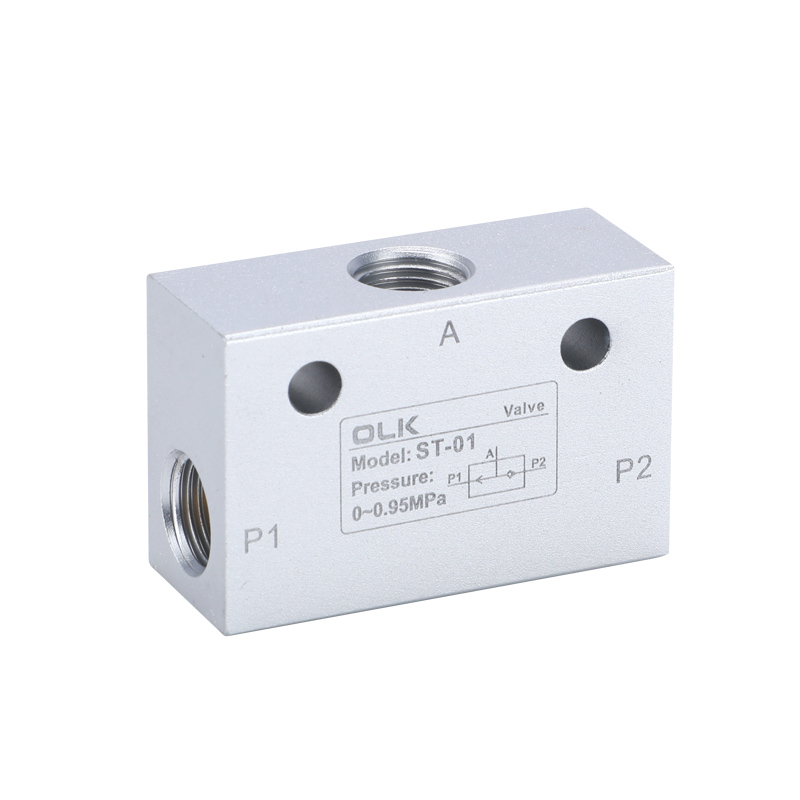

اگر ایئر ٹیوب کی متعلقہ اشیاء کو صحیح طریقے سے منتخب نہیں کیا گیا ہے ، جس کی وجہ سے کسی بندرگاہ پر ہوا کی مقدار یا راستہ بہت چھوٹا ہوتا ہے تو ، والو کور مکمل طور پر تبدیل نہیں ہوسکتا ہے ، جس کی وجہ سے تمام بندرگاہیں منسلک ہوجاتی ہیں۔ اس کو روکنا ضروری ہے۔ ST-01: G1/8 ؛ ST-02: G1/4 ؛ ST-03: G3/8 ؛ ST-04: G1/2

شٹل والوز کو اعلی اور کم پریشر سوئچنگ سرکٹس میں بھی استعمال کیا جاسکتا ہے۔ تاہم ، کم دباؤ کھونے کے خطرے سے بچنے کے لئے شٹل والو کے ہائی پریشر انلیٹ سائیڈ پر 2 پوزیشن 3 طرفہ والو انسٹال کرنا ضروری ہے۔

علامت:

سینٹ سیریز شٹل والو جنرل پیرامیٹرز

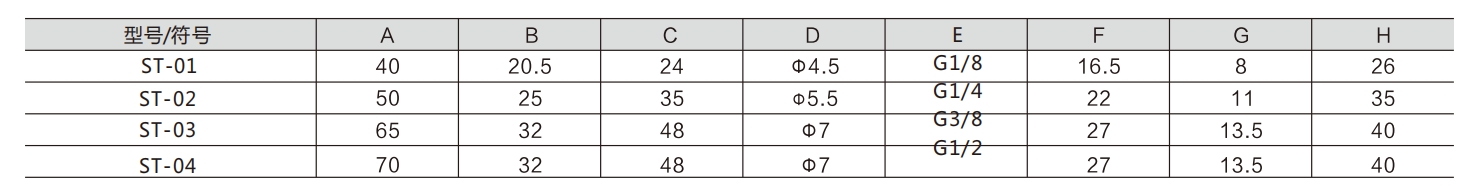

سینٹ سیریز شٹل والو مختلف پیرامیٹرز
