اویلییکائی (او ایل کے) وی ایم 132 ، وی ایم 133 سیریز 3/2 وے نیومیٹک مکینیکل والو 3 وے نیچے پورٹڈ۔ ایس ایم سی ٹائپ پش بٹن کنٹرول والو۔ بٹوم پورٹڈ پائپنگ سمت اور لمبی/مختصر پلنجر۔ ایم 5 تھریڈ

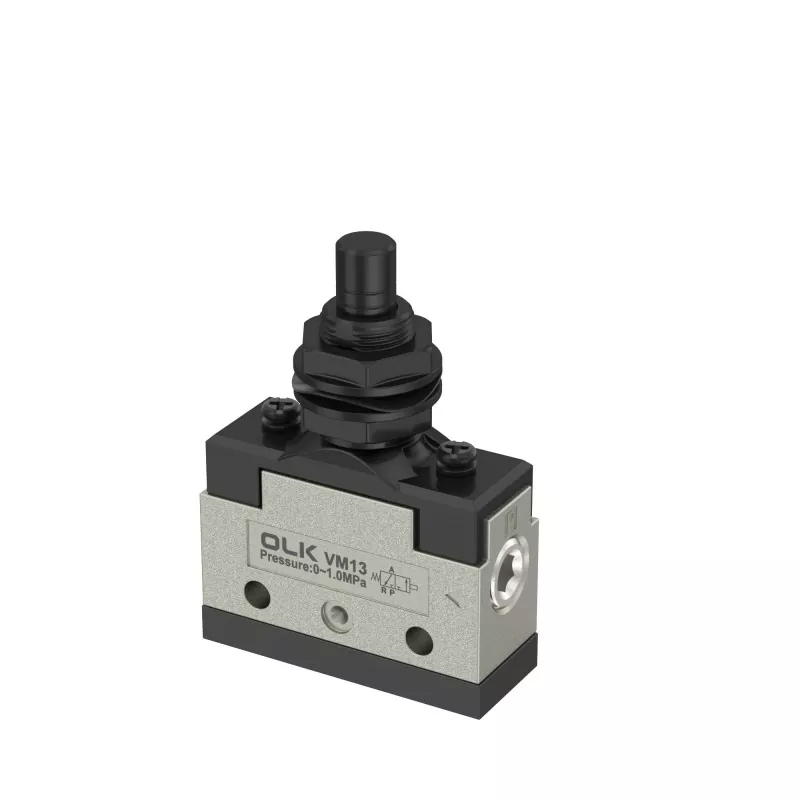

-پش راڈ کی قسم (VM132-M5-05)

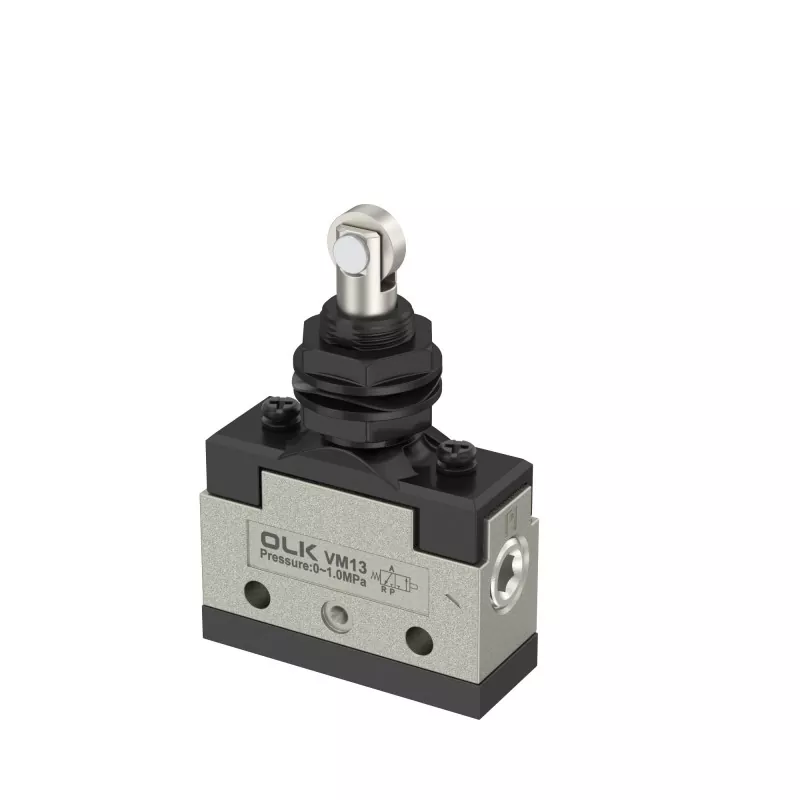

-اثر کی قسم (VM132-M5-06)

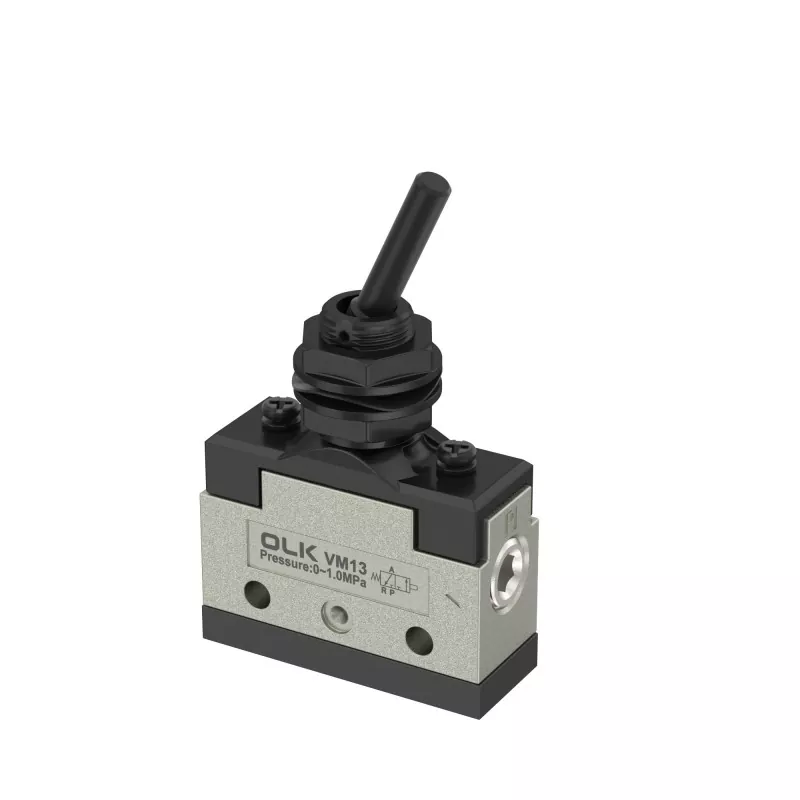

-راکر بازو کی قسم (VM132-M5-08)
-بنیادی (VM133-M5-001)
-رولر (VM133-M5-01)

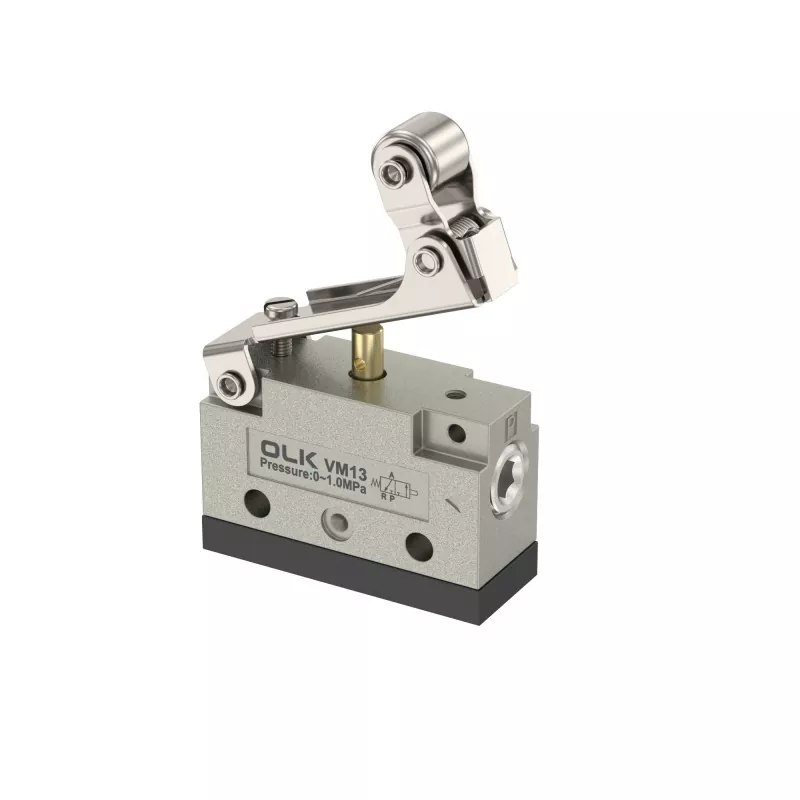

-سنگل سمت رولر (VM133-M5-02)
-مشروم کا بٹن (VM132-M5-30)
-توسیعی ہیڈ بٹن (VM132-M5-32)
-فلیٹ ہیڈ بٹن (VM132-M5-33)

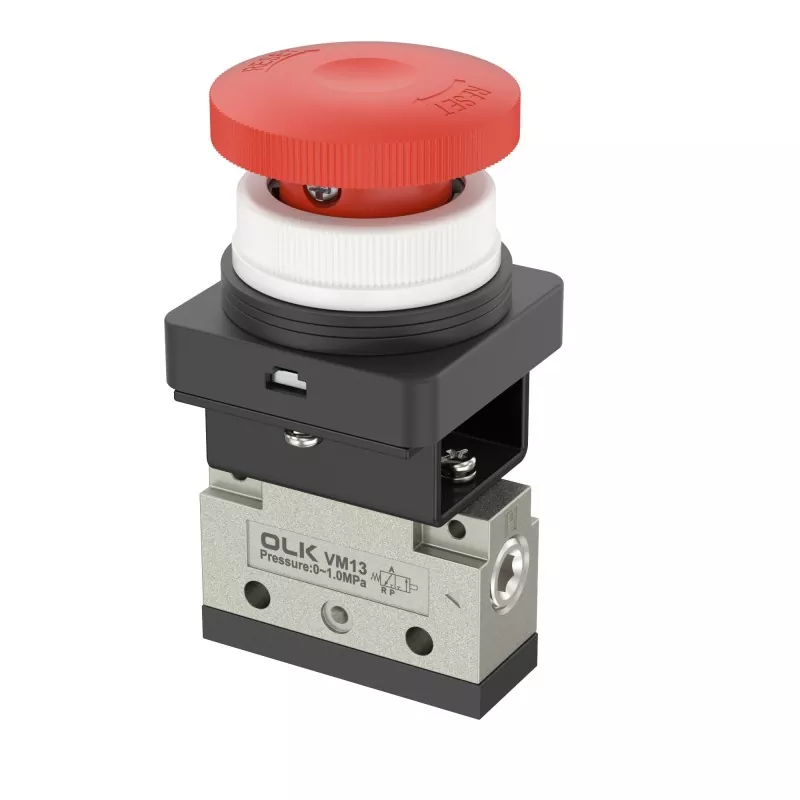

-ایمرجنسی اسٹاپ بٹن (VM132-M5-37)
-نوب (VM132-M5-34)
بٹن VM132 VM133 مکینیکل والو 3 وے پورٹڈ چار رنگوں میں دستیاب ہیں: سرخ ، سبز ، سیاہ اور پیلا۔
|
آرڈر کوڈ |
||||||||||
|
VM1 |
3 |
1 |
_ |
01 |
_ |
01 |
_ |
S |
_ |
|
|
ماڈل: VM1 سیریز |
بندرگاہوں کی تعداد |
پائپنگ سمت اور پلنجر کی اونچائی |
|
پورٹ سائز: |
|
ایکٹیویٹر کی قسم |
|
ایکچوایٹر کے لئے لاحقہ |
|
اشارے کے لئے لاحقہ |
|
|
2: 2 پورٹ |
0: سائیڈ پورٹ/لمبا |
|
01: PT1/8 |
|
00: بنیادی |
|
ایس: سخت اسٹیل رولر |
|
زیڈ: چھوٹے اشارے کے ساتھ |
|
|
3: 3 پورٹ |
1: سائیڈ پورٹ /مختصر |
|
|
|
01: رولر لیور |
|
R: ریڈ پش بٹن |
|
|
|
|
|
2: نیچے پورٹ/لمبا |
|
|
|
02: ایک راستہ رولر لیور |
|
بی: بلیک پش بٹن |
|
|
|
|
|
3: نیچے پورٹ/مختصر |
|
|
|
05: سیدھا پلنجر |
|
جی: گرین پش بٹن |
|
|
|
|
|
|
|
|
|
06: رولر پلنجر |
|
Y: پیلا پش بٹن |
|
|
|
|
|
|
|
|
|
07: کراس رولر پلنجر |
|
|
|
|
|
|
|
|
|
|
|
08: ٹوگل لیور |
|
|
|
|
|
|
|
|
|
|
|
30: پش بٹن (مشروم) |
|
|
|
|
|
|
|
|
|
|
|
32: پش بٹن (توسیعی) |
|
|
|
|
|
|
|
|
|
|
|
33: پش بٹن (فلش) |
|
|
|
|
|
|
|
|
|
|
|
34: موڑ سلیکٹر (2 پوزیشن) |
|
|
|
|
|
|
|
|
|
|
|
37: کلیدی سلیکٹر （ایمرجنسی اسٹاپ） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VM100 |
VM200 |
|
کام کرنے والا میڈیم |
ہوا/غیر فعال گیس |
ہوا/غیر فعال گیس |
|
ایکشن |
بیرونی کنٹرول براہ راست کارروائی |
بیرونی کنٹرول براہ راست کارروائی |
|
پورٹ قطر |
پہلو: G1/8 نیچے: M5x0.8 |
pt1/4 |
|
پوزیشنوں کی تعداد |
2 پوزیشن 3 راستہ |
2 پوزیشن 3 راستہ |
|
چکنا |
غیر ضروری |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
-0.1∼1.0 |
-0.1∼1.0 |
|
کام کا درجہ حرارت ° C |
-5∼60 |
-5∼60 |
|
جسمانی مواد |
ایلومینیم کھوٹ |
ایلومینیم کھوٹ |
|
موثر کراس سیکشنل ایریا （سی وی) |
2.5 ملی میٹر ² （0.14） |
19 ملی میٹر ² （1.0） |
