Brand:
او ایل کےSeries:
3AInitial State:
نہیں، NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

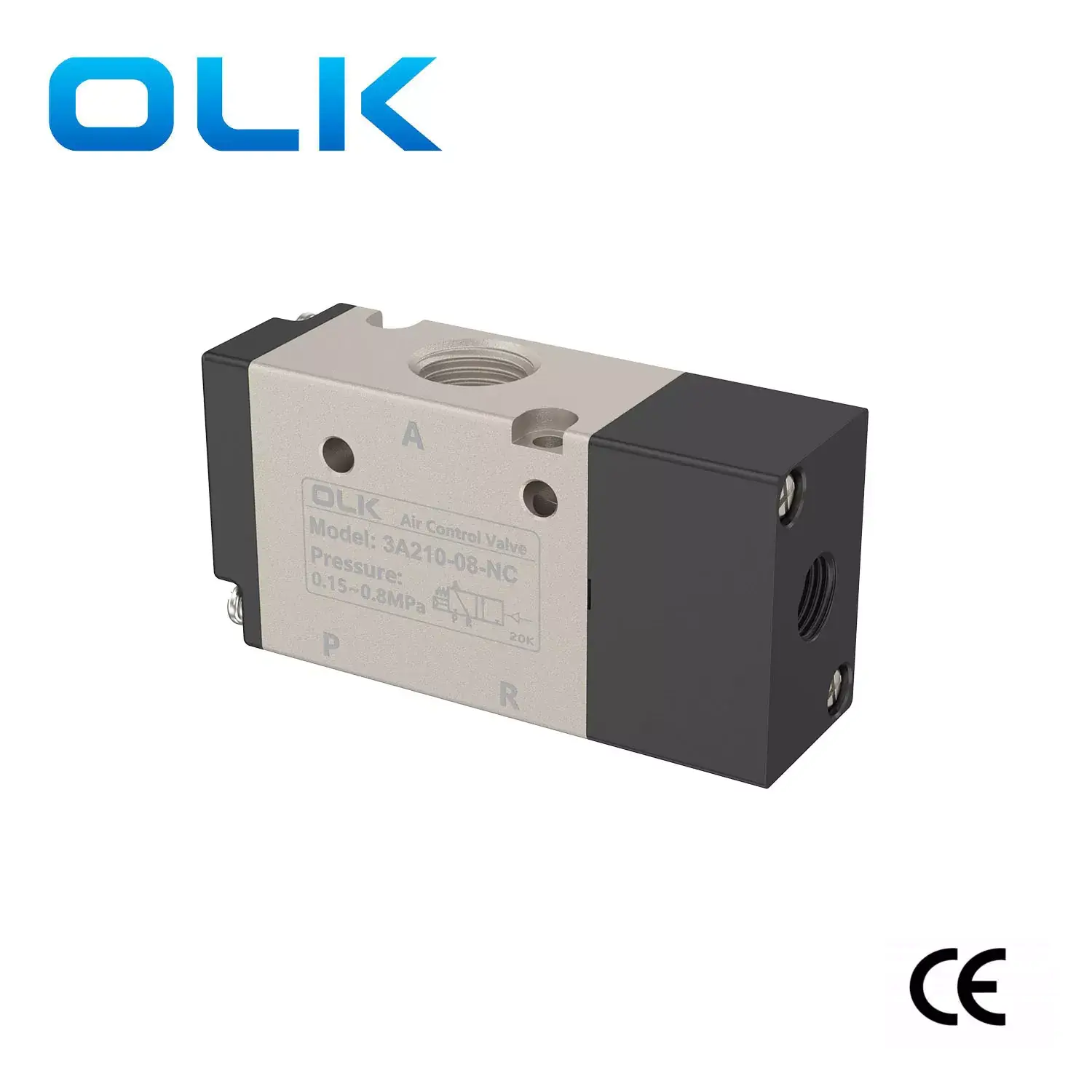

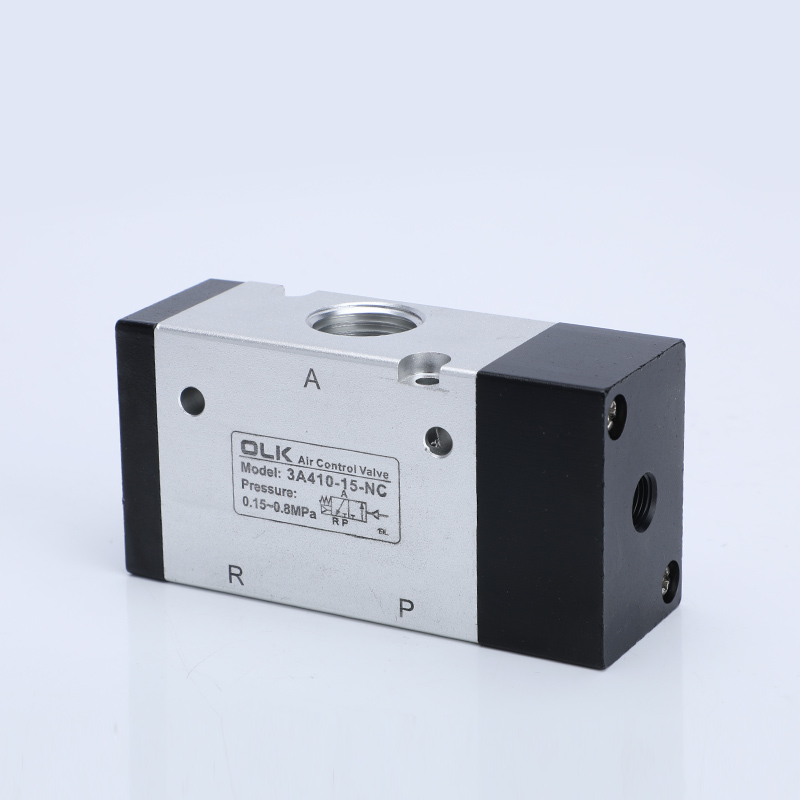

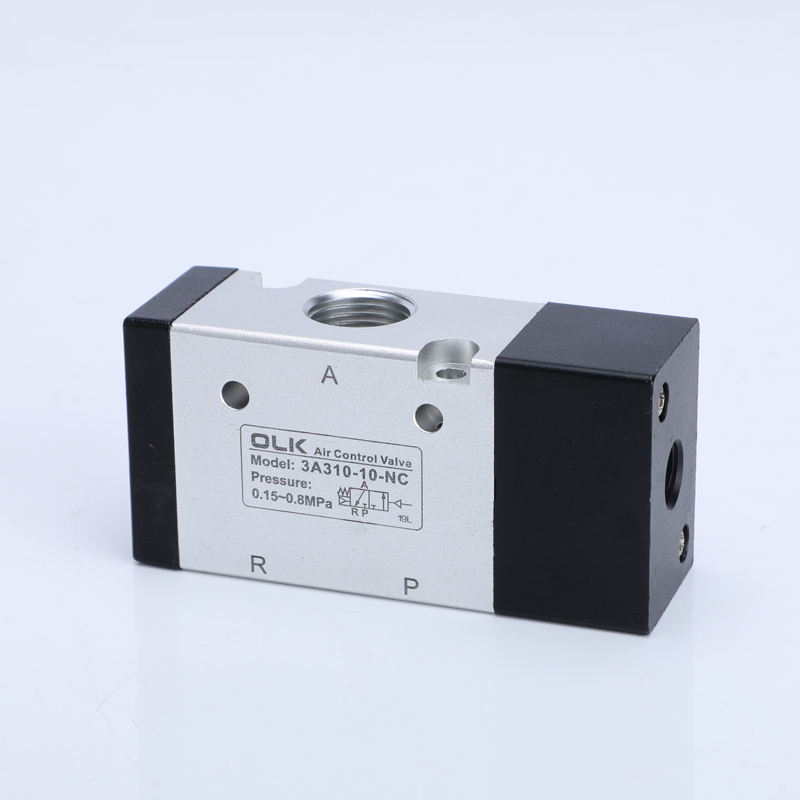

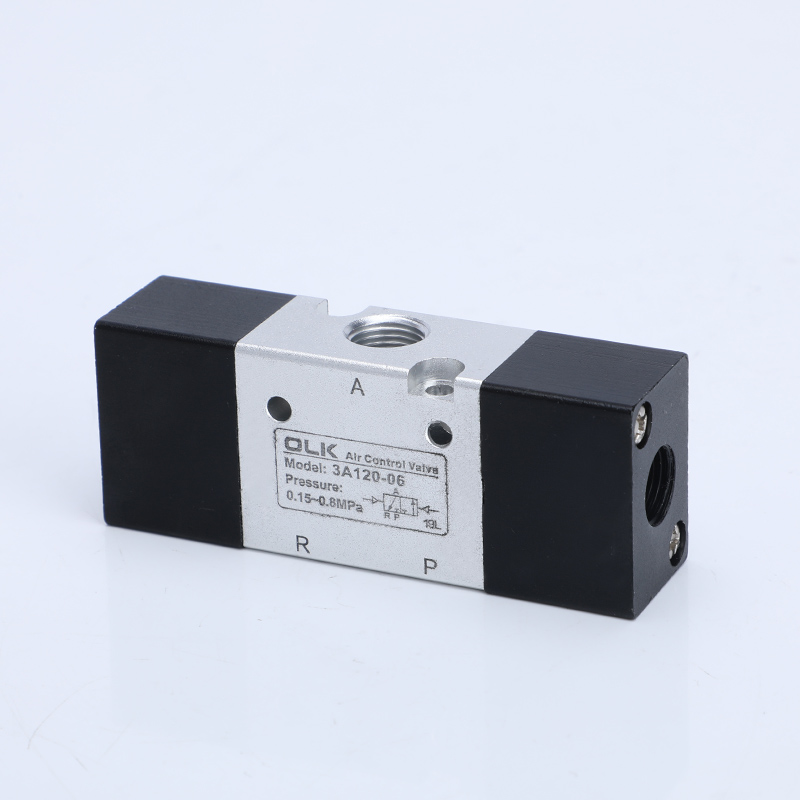

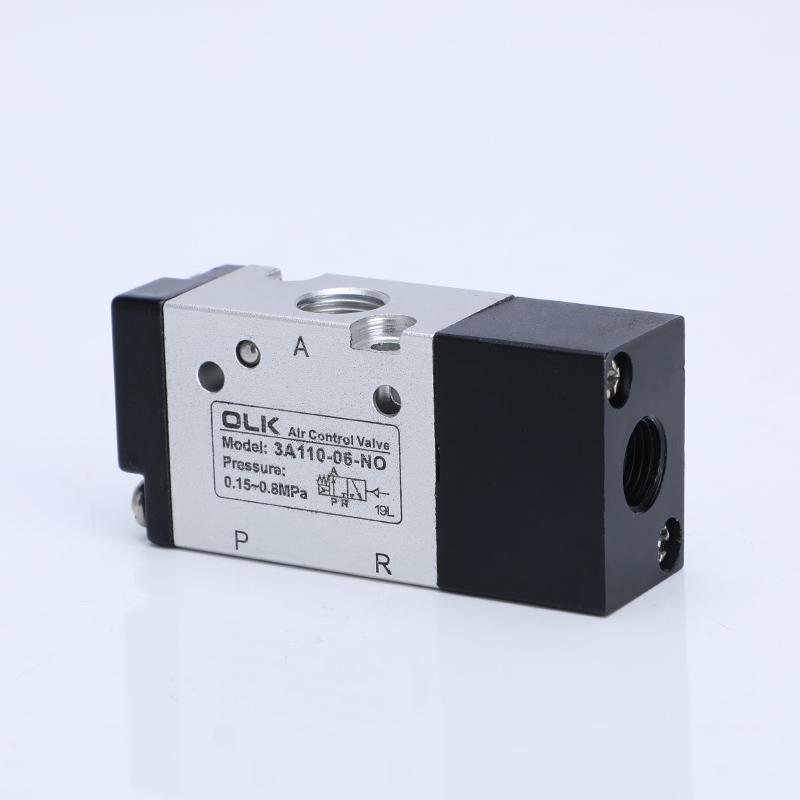

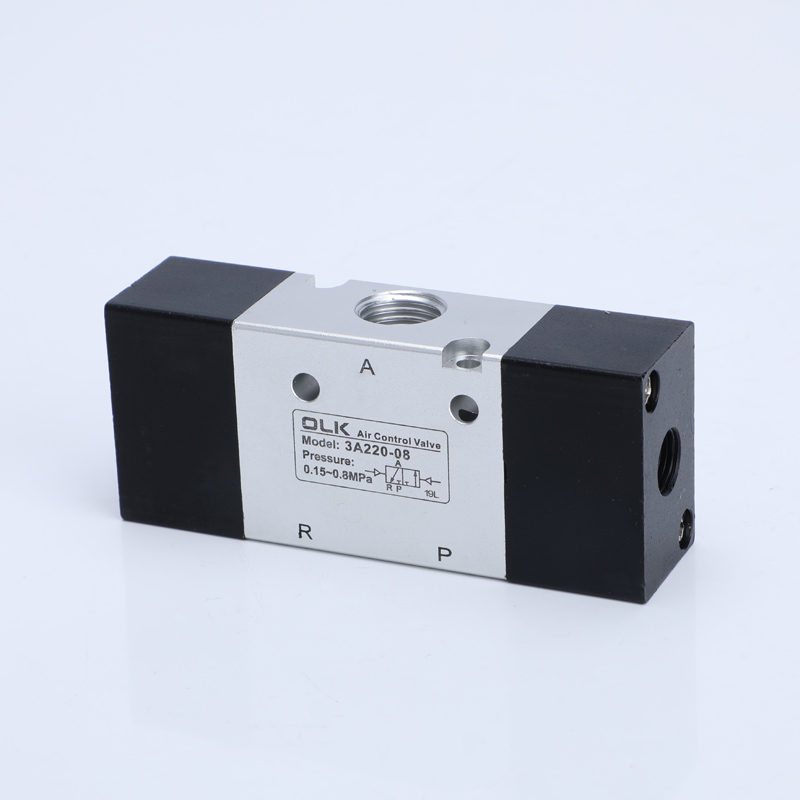

2 پوزیشن 3 راستہ3A سیریز ایئر کنٹرول والو 3 وے نیومیٹک کنٹرول فلوئڈ ڈائریکشنل والو ایک فلوڈ ڈائریکشنل والو ہے جو کام کرنے والے میڈیم کے طور پر ہوا کے لیے موزوں ہے۔
پروڈکٹ میں کم شروع ہونے والا ہوا کا دباؤ ہے، جس میں سنگل ہیڈ کنٹرول ٹائپ اسپرنگ ری سیٹ اور ڈوئل ہیڈ کنٹرول ٹائپ پوزیشن میموری فنکشن کے ساتھ ہے۔
اندرونی سوراخ کو خصوصی ٹکنالوجی کے ساتھ پروسیس کیا جاتا ہے، جس کے نتیجے میں کم رگڑ مزاحمت ہوتی ہے، تیل کی چکنا کرنے کی ضرورت نہیں ہوتی، مستحکم لائف سائیکل، اور طویل سروس لائف ہوتی ہے۔
ڈھانچہ ہلکا پھلکا اور انسٹال کرنا آسان ہے۔
Ouleikai (OLK) مینوفیکچررز اپنی مرضی کے مطابق والو باڈی سروسز فراہم کرتے ہیں، جس سے والو کے مختلف سطح کے علاج کی اجازت دی جاتی ہے۔
3A سیریز ایئر کنٹرول والوز 3 وے اور فلو کنٹرول والوز بڑے پیمانے پر پیکیجنگ آٹومیشن آلات، روبوٹ کنٹرول، کمپریسڈ ایئر سسٹمز اور دیگر شعبوں میں استعمال ہوتے ہیں۔
علامت:
آرڈرنگ کوڈ
3A
3
10
08
NO
ماڈل
کوڈ
والو کی قسم
پورٹ سائز
اداکاری کی قسم
3A: 2 پوزیشن 3 وے والو
1:100 سیریز
10: واحد اداکاری
06:G1/8
NO: عام طور پر کھلا ہے۔
2:200 سیریز
20: ڈبل ایکٹنگ
08:G1/4
NC: عام طور پر بند
3:300 سیریز
10:G3/8

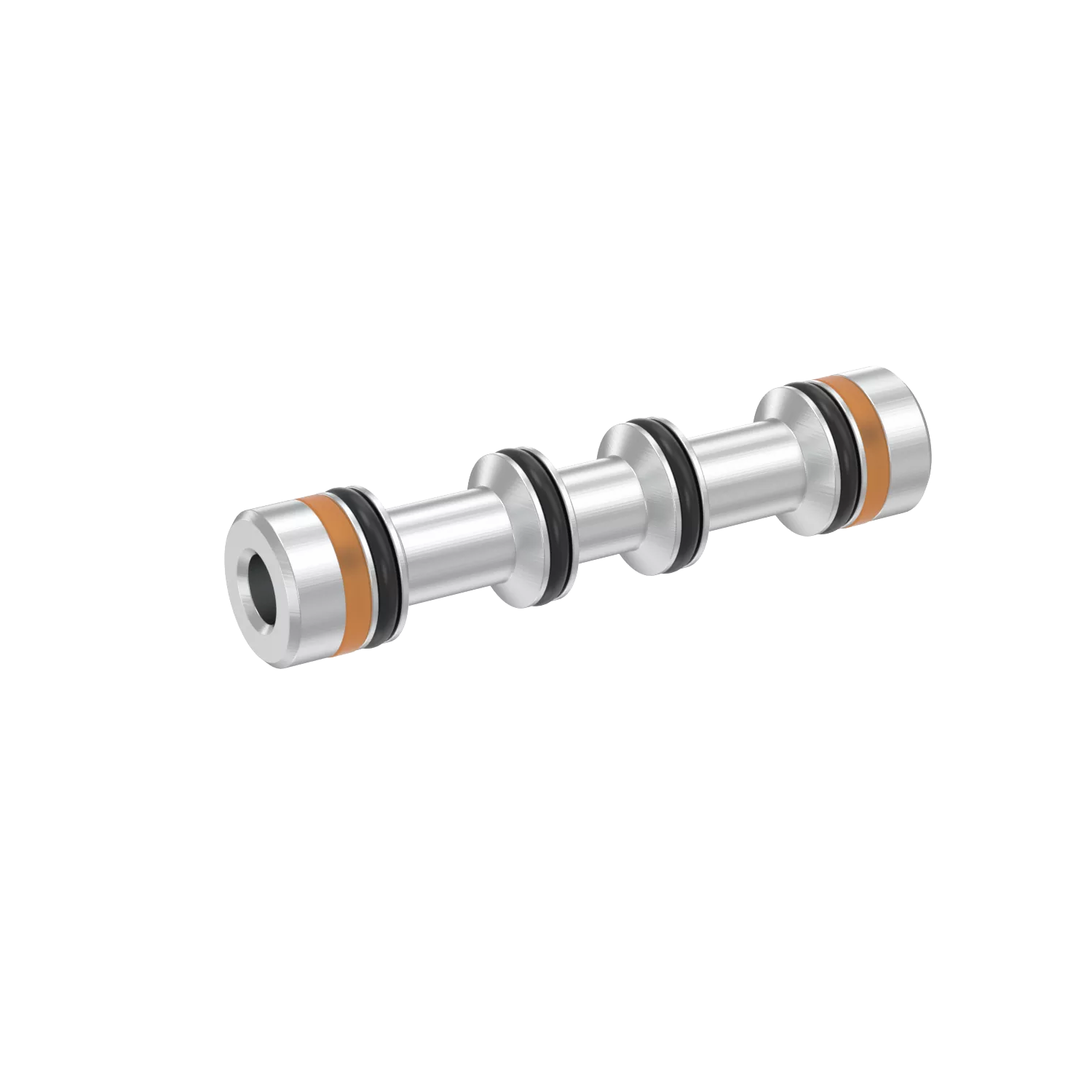

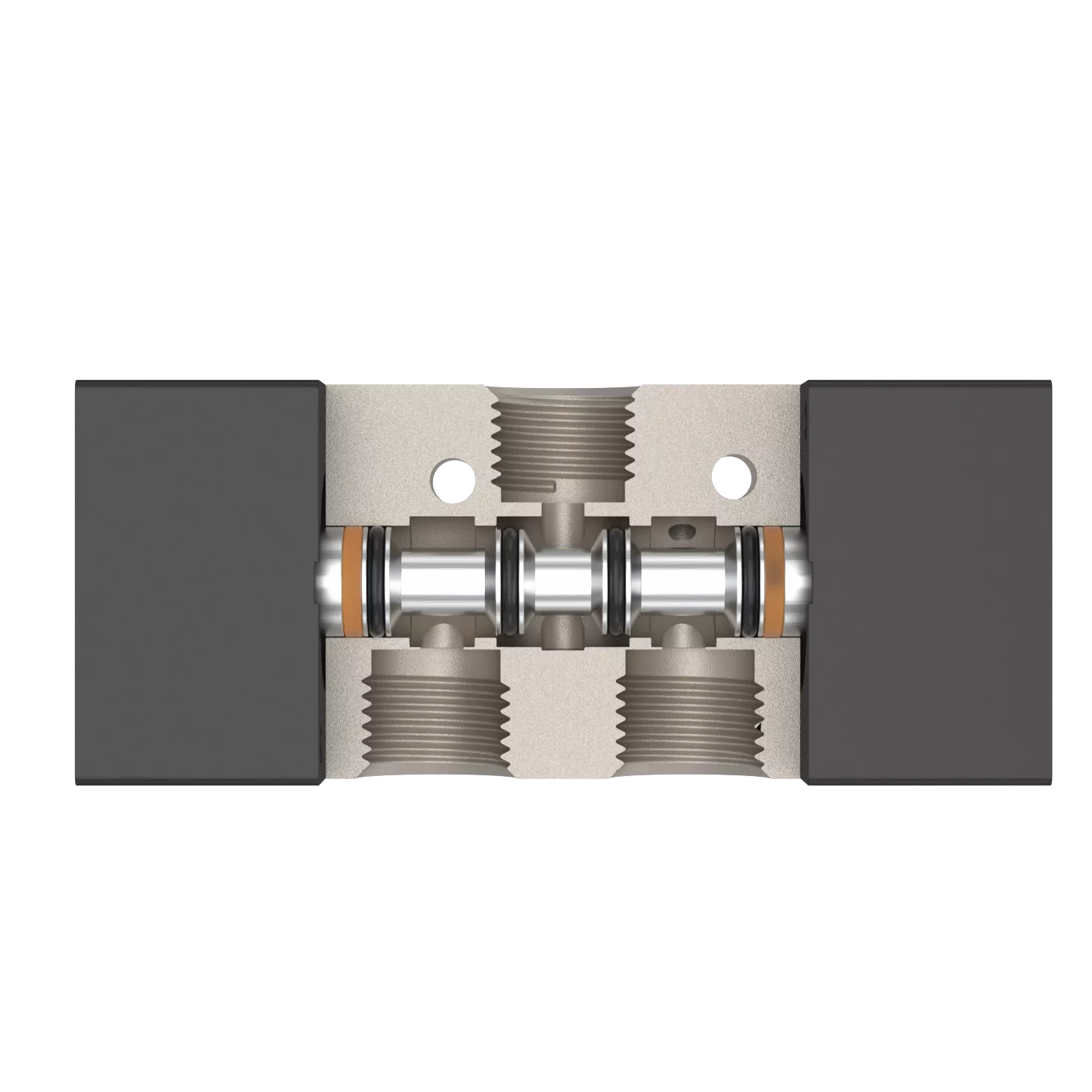

1. بہترین سگ ماہی اور ذمہ دار کارکردگی کے ساتھ پسٹن کی قسم کا ڈھانچہ۔
2. میموری تقریب کے ساتھ دوہری سر نیومیٹک کنٹرول.
3. اندرونی سوراخوں کو خصوصی تکنیکوں کے ساتھ پروسیس کیا جاتا ہے، جس کے نتیجے میں کم رگڑ مزاحمت، کم اسٹارٹ اپ پریشر، اور لمبی عمر ہوتی ہے۔
4. تیل کی پھسلن کی ضرورت نہیں ہے۔
5. ایک سے زیادہ بڑھتے ہوئے پوزیشنوں کے ساتھ آسان تنصیب۔
6. بیس پلیٹ والو اسمبلی کے ساتھ ضم کیا جا سکتا ہے، تنصیب کی جگہ کو بچانے کے.
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر کیا گیا) |
|
ایکشن |
بیرونی ہوا کنٹرول |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج MPa(psi) |
0.15∼0.8(21~114) |
|
دباؤ کے خلاف مزاحمت کی ضمانت |
1.5MPa (215psi) |
|
کام کرنے کا درجہ حرارت °C |
-20∼70 |
|
زیادہ سے زیادہ آپریٹنگ فریکوئنسی |
5 بار / سیکنڈ |
|
جسمانی مواد |
ایلومینیم مرکب |
|
ماڈل |
پورٹ قطر |
عہدوں کی تعداد |
مؤثر کراس سیکشنل ایریا mm² (CV ویلیو) |
|
3A110-M5 |
M5 |
دو پوزیشن تین طرفہ |
5.5(0.3) |
|
3A120-M5 |
M5 |
دو پوزیشن تین طرفہ |
5.5(0.3) |
|
3A110-06 |
جی 1/8 |
دو پوزیشن تین طرفہ |
12.0(0.67) |
|
3A120-06 |
جی 1/8 |
دو پوزیشن تین طرفہ |
12.0(0.67) |
|
3A210-06 |
جی 1/8 |
دو پوزیشن تین طرفہ |
14.0(0.7) |
|
3A220-06 |
جی 1/8 |
دو پوزیشن تین طرفہ |
14.0(0.7) |
|
3A210-08 |
جی 1/4 |
دو پوزیشن تین طرفہ |
16.0(0.89) |
|
3A220-08 |
جی 1/4 |
دو پوزیشن تین طرفہ |
16.0(0.89) |
|
3A310-08 |
جی 1/4 |
دو پوزیشن تین طرفہ |
25.0(1.39) |
|
3A320-08 |
جی 1/4 |
دو پوزیشن تین طرفہ |
25.0(1.39) |
|
3A310-10 |
G3/8 |
دو پوزیشن تین طرفہ |
30.0(1.67) |
|
3A320-10 |
G3/8 |
دو پوزیشن تین طرفہ |
30.0(1.67) |
|
3A410-15 |
جی 1/2 |
دو پوزیشن تین طرفہ |
50.0(2.79) |
|
3A420-15 |
جی 1/2 |
دو پوزیشن تین طرفہ |
50.0(2.79)
|

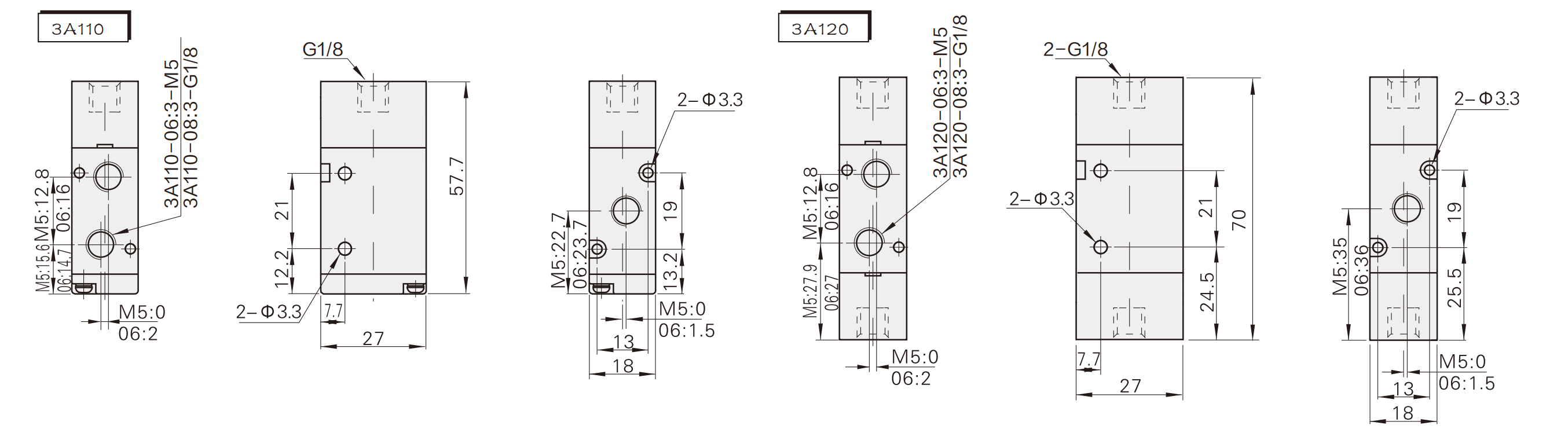

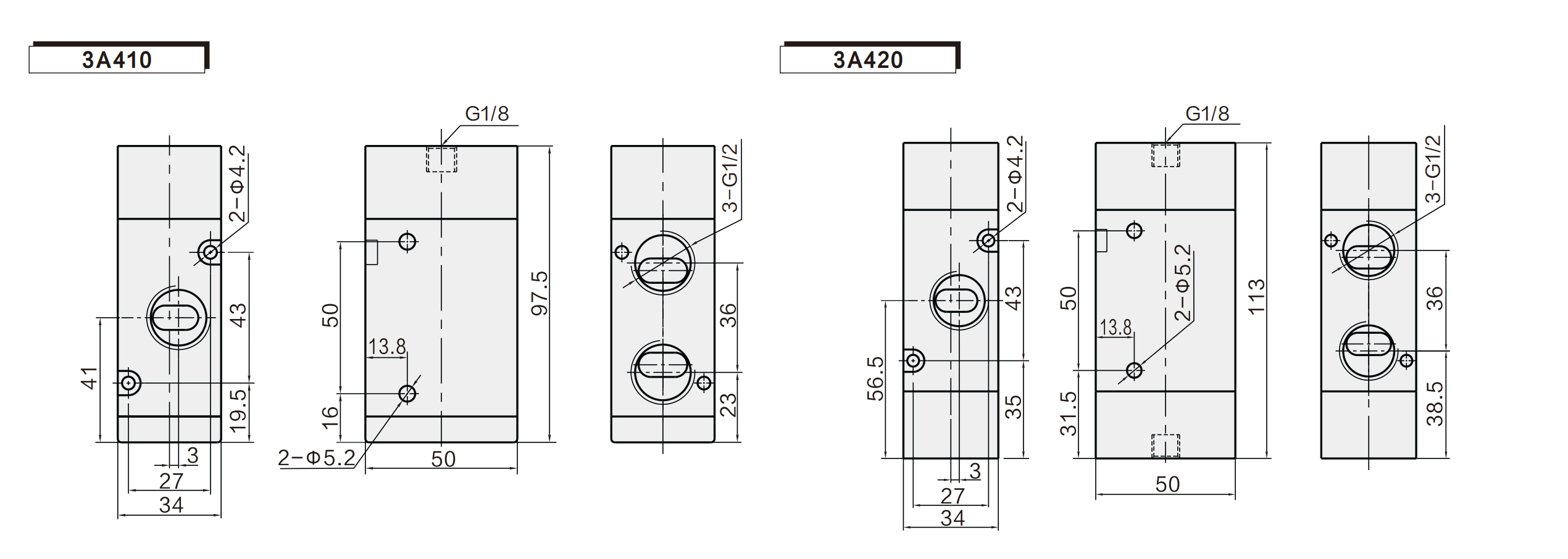

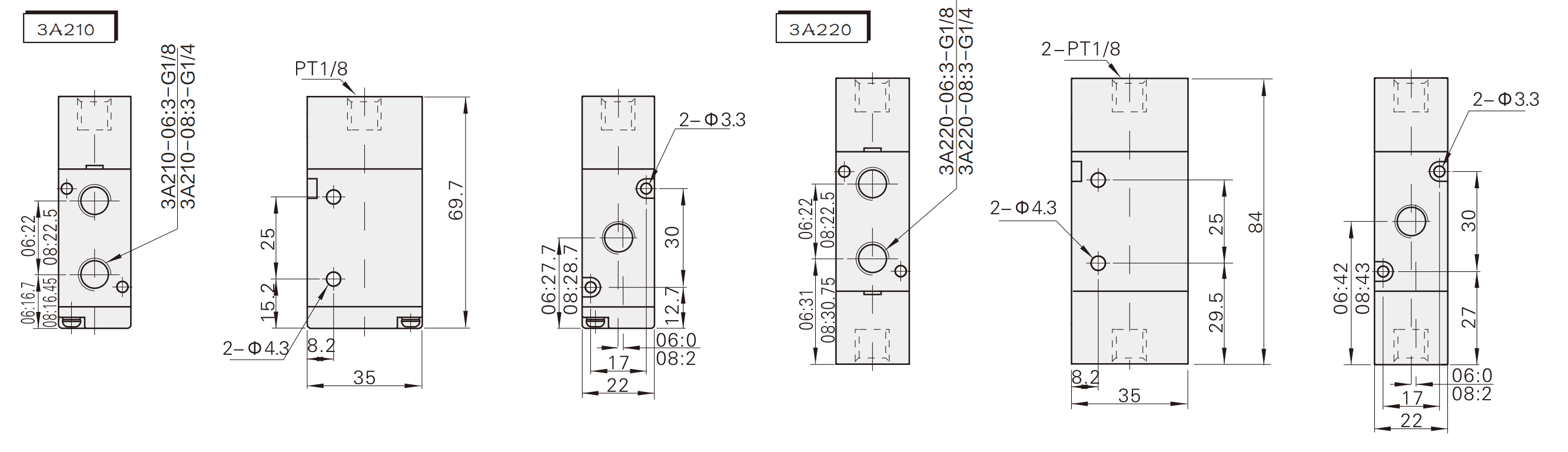

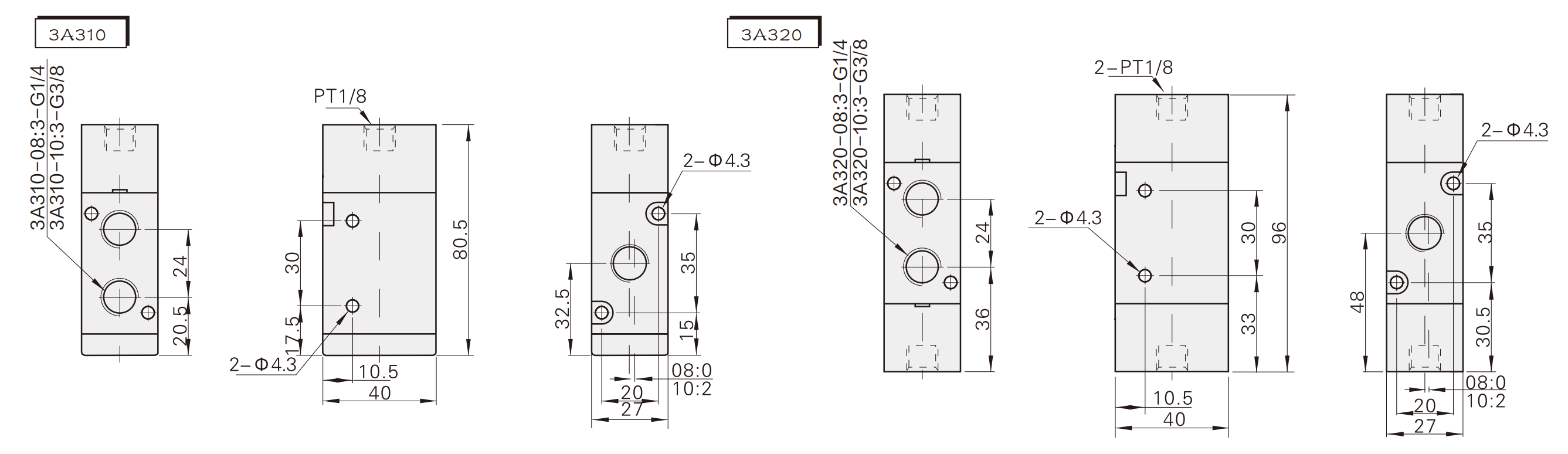

3A ایئر کنٹرول والو 3 وے ڈائمینشن
اکثر پوچھے گئے سوالات:
کیا 3A سیریز کو NO یا NC میں تبدیل کیا جا سکتا ہے؟
خود کو تبدیل کرنے کی عام طور پر سفارش نہیں کی جاتی ہے کیونکہ NO/NC میں ساختی فرق ٹرم، بہار کی سمت بندی وغیرہ سے متعلق ہیں۔
سفارشات: آرڈر دیتے وقت NO یا NC کا انتخاب صاف کریں۔
اگر ماڈل کو تبدیل کرنے کی ضرورت ہے تو، والو کے جسم کو تبدیل کیا جا سکتا ہے یا وشوسنییتا کو یقینی بنانے کے لئے پورے والو کو تبدیل کیا جا سکتا ہے
کیا 3A سیریز نیومیٹک والو NO/NC کا مطلب وہی ہے جو solenoid والو NO/NC ہے؟
معنی میں مطابقت: NO=عام طور پر کھلا /NC=عام طور پر بند
تاہم، نیومیٹک کنٹرول والو ہوا کے دباؤ کے سگنل سے کام کرتا ہے، اور solenoid والو coil کی solenoid قوت سے کام کرتا ہے۔ دونوں کے اصول مختلف ہیں۔
کیا سیریز 3A NO/NC CE سرٹیفیکیشن کی حمایت کرتا ہے؟
OLK اس میں دستیاب ہے: CE (EMC+LVD) سرٹیفیکیشن
3A سیریز کے NO اور NC میں کیا فرق ہے؟
NC (عام طور پر بند): ہوا نہ ہونے پر والو بند ہو جاتا ہے، اور اسے سگنل/ہوا کے دباؤ سے چلنے کے بعد ہی کھولا جا سکتا ہے۔
NO (عام طور پر کھلا): سانس نہ لینے پر والو قدرتی طور پر کھلا رہتا ہے، اور سگنل ملنے کے بعد بند ہو جاتا ہے۔
