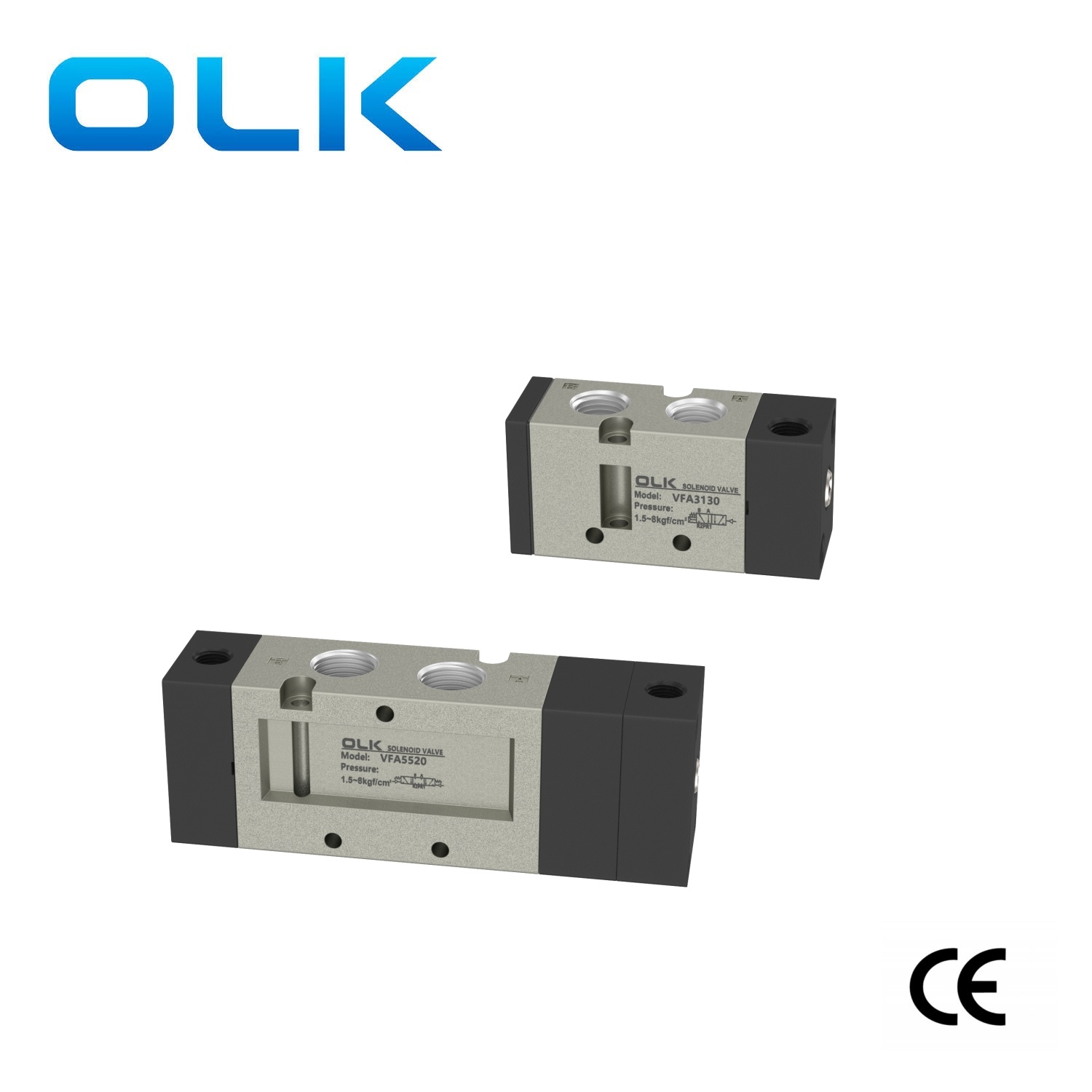

اویلییکائی (او ایل کے) وی ایف اے سیریز نیومیٹک کنٹرول ریورسنگ والوز تین ہوائی راستے کے اختیارات پیش کرتے ہیں: دو طرفہ تھری پورٹ ، دو طرفہ فائیو پورٹ ، اور تھری وے فائیو پورٹ۔ ہوا کے بہاؤ کی سمت کو تبدیل کرنے کے لئے نیومیٹک دباؤ کے ذریعہ والو کور سوئچ کرتا ہے۔ یہ نیومیٹک دباؤ پائلٹ پریشر یا کنٹرول پریشر کے نام سے جانا جاتا ہے ، جو بیرونی طور پر فراہم کیا جاتا ہے۔ وی ایف اے ایئر کنٹرول والو باڈی کے انٹرفیس تھریڈز برر فری ہیں ، اور والو باڈی کا اندرونی حصہ ہموار ہے۔ یہ سگ ماہی کی انگوٹی کی زندگی کو بڑھاتے ہوئے موثر ناپاک فلٹریشن کے لئے 40 مائکرون فلٹر اسکرین کا استعمال کرتا ہے۔
گیس کی سمت اور بہاؤ کو کنٹرول کرنے کے لئے وی ایف اے نیومیٹک کنٹرول والو مختلف صنعتی شعبوں جیسے پیٹرو کیمیکلز ، بجلی کی پیداوار ، دواسازی ، وغیرہ میں وسیع پیمانے پر استعمال ہوتا ہے۔ مزید برآں ، یہ مائع پائپ لائن کنٹرول ، گیس پائپ لائن کنٹرول ، اور خودکار پروڈکشن لائن کنٹرول جیسے کاموں کے لئے صنعتی آٹومیشن سسٹم میں بھی ملازمت کی جاسکتی ہے۔
علامت ：
آرڈر کوڈ
VF3
130
4
G
B
02
سیریز
کوئل اور پوزیشن
وولٹیج
لائن کی قسم
دستی
بندرگاہ کا سائز
130: 5/2 وے سنگل سولینائڈ والو
3: 110vac
جی: لائن کی قسم
02: PT1/4
230: 5/2 وے ڈبل سولینائڈ والو
4: 220vac
ڈی: منجانب
330: 5/2 وے ڈبل سولینائڈ والو بند مرکز
5: 24 وی ڈی سی
ڈی زیڈ: روشنی کے ساتھ ڈین
430: 230: 5/2 وے ڈبل سولینائڈ والو ایگزسٹ سینٹر
6: 12 وی ڈی سی
530: 230: 5/2 وے ڈبل سولینائڈ والو پریشر سینٹر
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
ایکشن |
بیرونی ہوا کا کنٹرول |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
0.15 ~ 0.9 |
|
ماڈل |
پورٹ قطر |
پوزیشنوں کی تعداد |
مؤثر کراس سیکشنل ایریا ملی میٹر (سی وی ویلیو) |
|
VFA3130-02 |
inlet = آؤٹ لیٹ = PT1/4 راستہ = PT1/8 |
2 پوزیشن 5 راستہ |
18 (1) |
|
VFA3230-02 |
inlet = آؤٹ لیٹ = PT1/4 راستہ = PT1/8 |
2 پوزیشن 5 راستہ |
18 (1) |
|
VFA3330-02 |
inlet = آؤٹ لیٹ = PT1/4 راستہ = PT1/8 |
تین پوزیشن پانچ راستہ |
18 (1) |
|
VFA3430-02 |
inlet = آؤٹ لیٹ = PT1/4 راستہ = PT1/8 |
تین پوزیشن پانچ راستہ |
18 (1) |
|
VFA3530-02 |
inlet = آؤٹ لیٹ = PT1/4 راستہ = PT1/8 |
تین پوزیشن پانچ راستہ |
18 (1) |
|
VFA5120-03 |
PT3/8 |
2 پوزیشن 5 راستہ |
45 (2.5) |
|
VFA5220-03 |
PT3/8 |
2 پوزیشن 5 راستہ |
45 (2.5) |
|
VFA5320-03 |
PT3/8 |
تین پوزیشن پانچ راستہ |
45 (2.5) |
|
VFA5420-03 |
PT3/8 |
تین پوزیشن پانچ راستہ |
45 (2.5) |
|
VFA5520-03 |
PT3/8 |
تین پوزیشن پانچ راستہ |
45 (2.5) |
