Brand:
او ایل کےPort size:
M5,G1/8,G1/4,G3/8,G1/2Function type:
2 پوزیشن 5 وے / 3 پوزیشن 5 وےValve type:

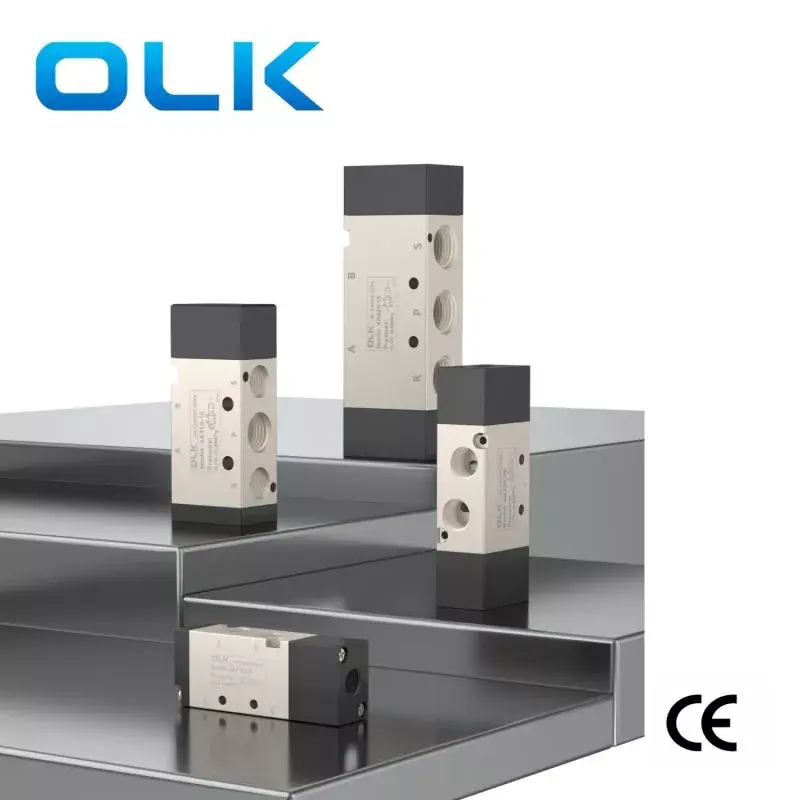

سنگل سولینائڈ / ڈبل سولینائڈOuleikai (OLK) 4A سیریز ایئر کنٹرول والو 5 وے مختلف سیالوں کو کنٹرول اور سوئچنگ کے قابل بناتا ہے اور ڈبل ایکٹنگ سلنڈر کو کنٹرول کر سکتا ہے۔ 4A سیریز کو ہوا کے ذریعے کنٹرول کیا جاتا ہے، تیز رفتار رسپانس کی رفتار اور گیس کنٹرول کے استحکام اور درستگی کو یقینی بنانے کے لیے درست آپریشن کو یقینی بناتا ہے۔ مصنوعات کی عمر اور حفاظت کو متاثر کرنے سے بچنے کے لیے مخصوص حد سے زیادہ شرائط میں اس پروڈکٹ کا استعمال سختی سے منع ہے۔
علامت:
آرڈرنگ کوڈ
4A
1
10
06
ماڈل
کوڈ
والو کی قسم
پورٹ سائز
4A: 2 پوزیشن 5 وے والو/3 پوزیشن 5 وے والو
1:100 سیریز
10: سنگل سولینائڈ 5/2 راستہ
M5:M5X0.8
2:200 سیریز
20: ڈبل سولینائڈ والو 5/2 راستہ
06:G1/8
3:300 سیریز
30C: ڈبل سولینائڈ والو 5/3 راستہ بند مرکز
08:G1/4
4:400 سیریز
30E: ڈبل سولینائیڈ والو 5/3 راستہ ایگزاسٹ سینٹر
10:G3/8
30P: ڈبل سولینائڈ والو 5/3 وے پریشر سینٹر
15:G1/2

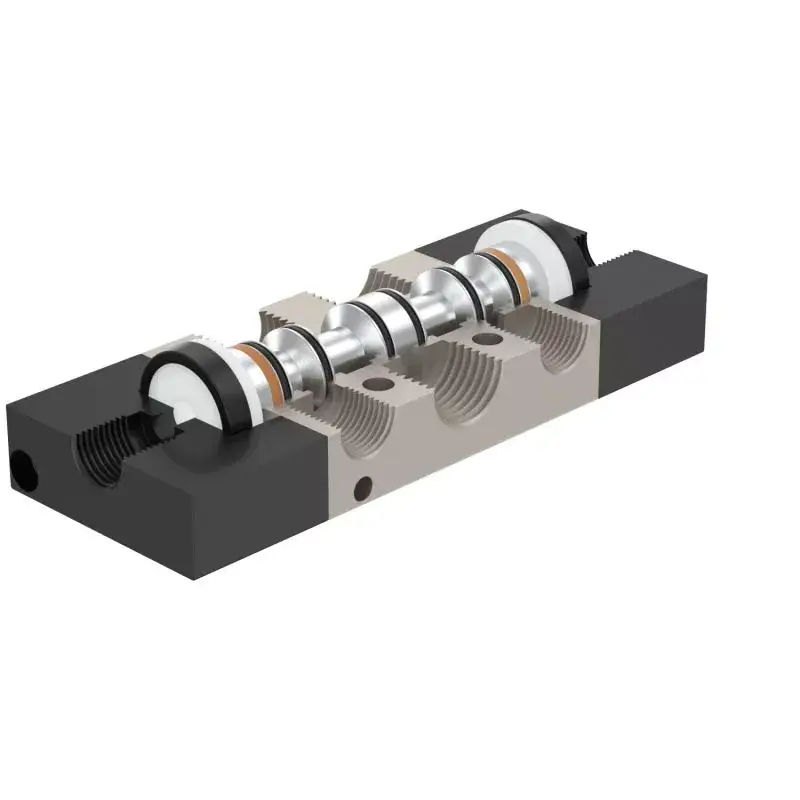

1. پسٹن کی قسم کی ساخت، بہترین سگ ماہی، ذمہ دار ردعمل؛
2. تین پوزیشن والے سولینائڈ والوز منتخب کرنے کے لیے تین مرکزی افعال پیش کرتے ہیں۔
3. ڈبل ہیڈ دو پوزیشن نیومیٹک والوز میموری فنکشن کی خصوصیت رکھتے ہیں۔
4. اندرونی سوراخ کو ایک خاص تکنیک کے ساتھ پروسیس کیا جاتا ہے، جس کے نتیجے میں کم رگڑ مزاحمت، کم اسٹارٹ اپ پریشر، اور طویل سروس لائف؛
5. تیل چکنا کرنے کی کوئی ضرورت نہیں؛
6. تنصیب کی جگہ کو بچانے، والو گروپ بنانے کے لئے ایک بیس کے ساتھ ضم کیا جا سکتا ہے.
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر کیا گیا) |
|
ایکشن |
بیرونی ہوا کنٹرول |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج MPa(psi) |
0.15∼0.8(21~114) |
|
دباؤ کے خلاف مزاحمت کی ضمانت |
1.5MPa (215psi) |
|
کام کرنے کا درجہ حرارت °C |
-20∼70 |
|
جسمانی مواد |
ایلومینیم مرکب |
|
ماڈل |
پورٹ قطر |
عہدوں کی تعداد |
سب سے زیادہ آپریٹنگ فریکوئنسی |
مؤثر کراس سیکشنل ایریا mm² (CV ویلیو) |
|
4A110-M5 |
M5 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
5.5(0.31) |
|
4A120-M5 |
M5 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
5.5(0.31) |
|
4A130C-M5 |
M5 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
5.0(0.28) |
|
4A130E-M5 |
M5 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
5.0(0.28) |
|
4A130P-M5 |
M5 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
5.0(0.28) |
|

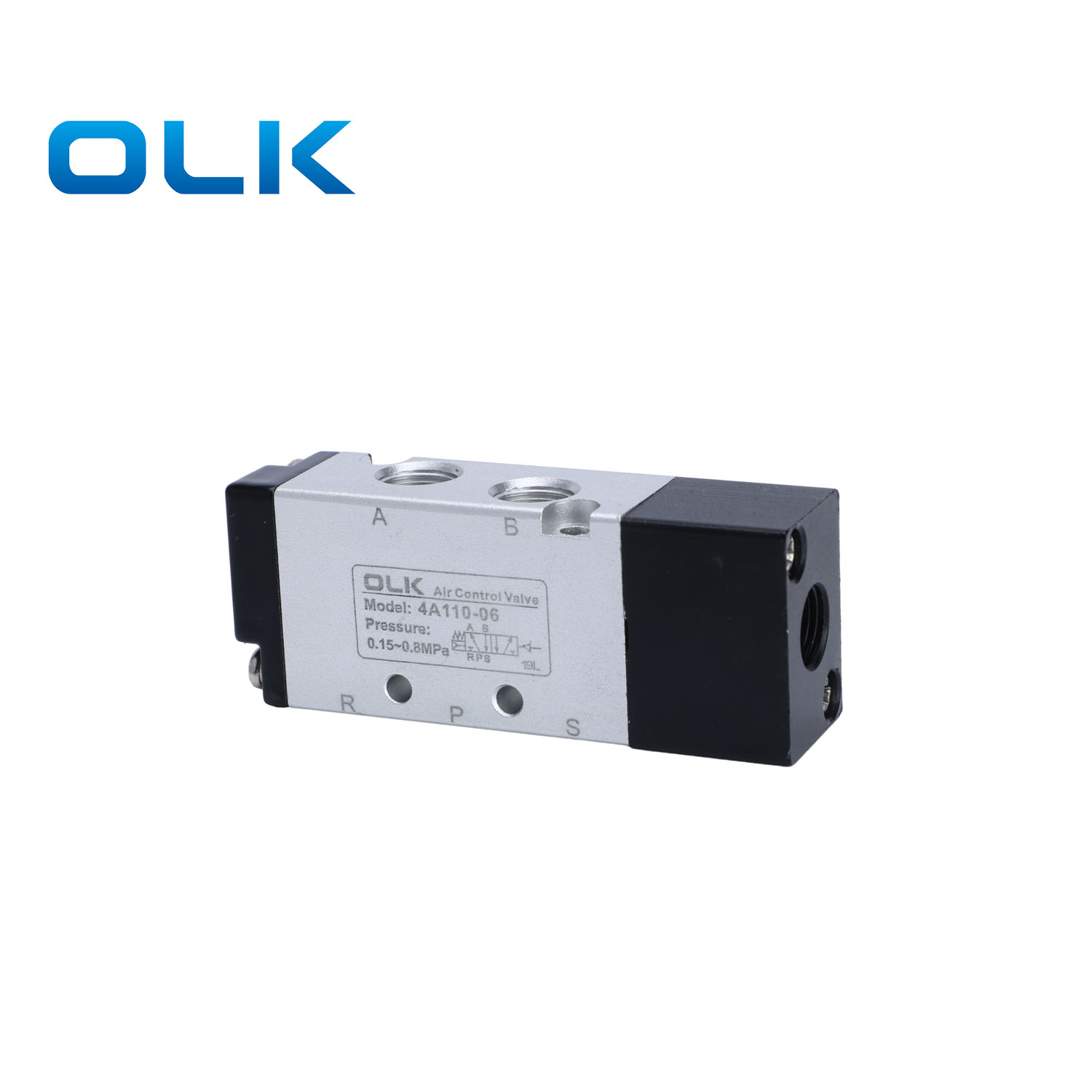

4A110-06 |
G1/8 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
12.0(0.67) |
|

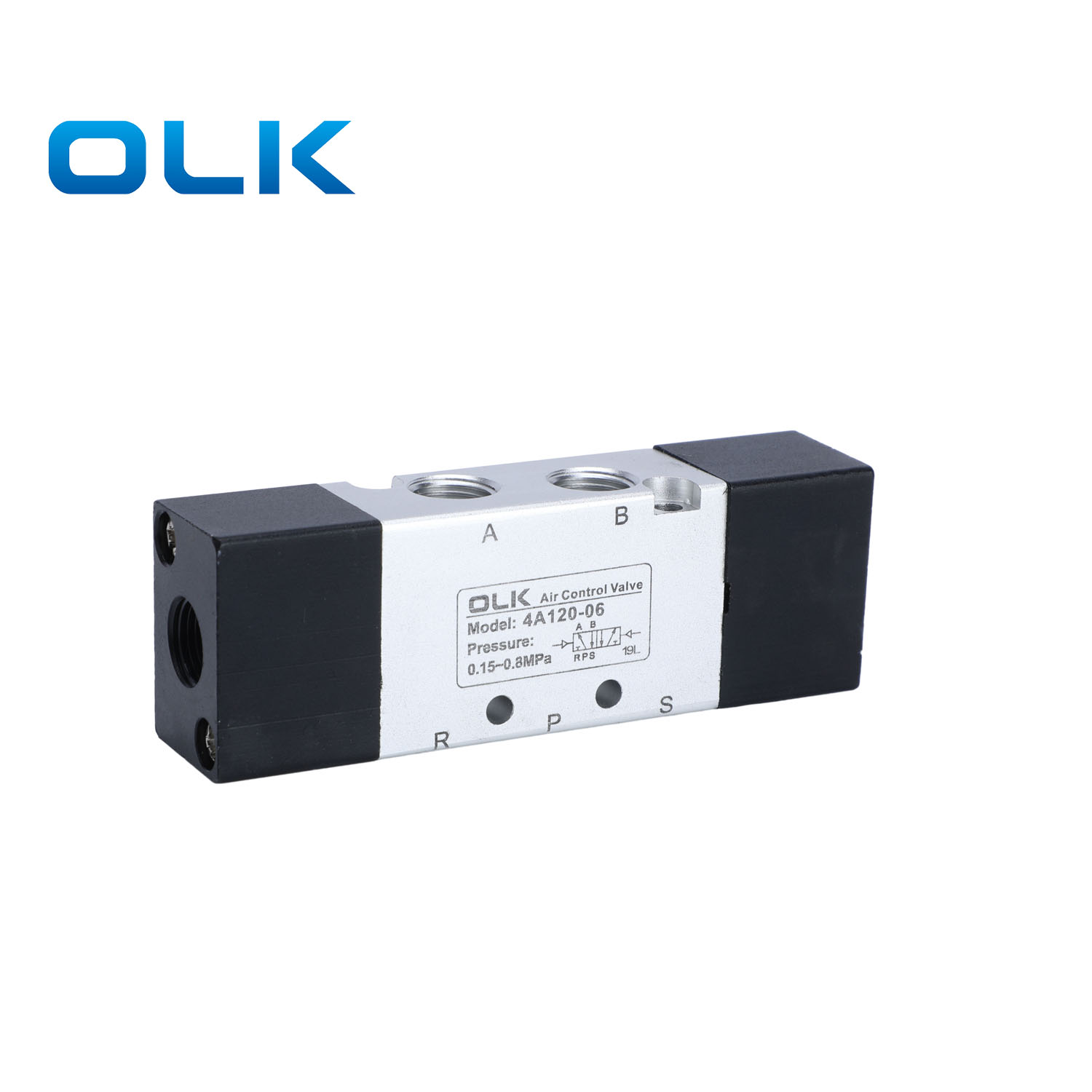

4A120-06 |
G1/8 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
12.0(0.67) |
|

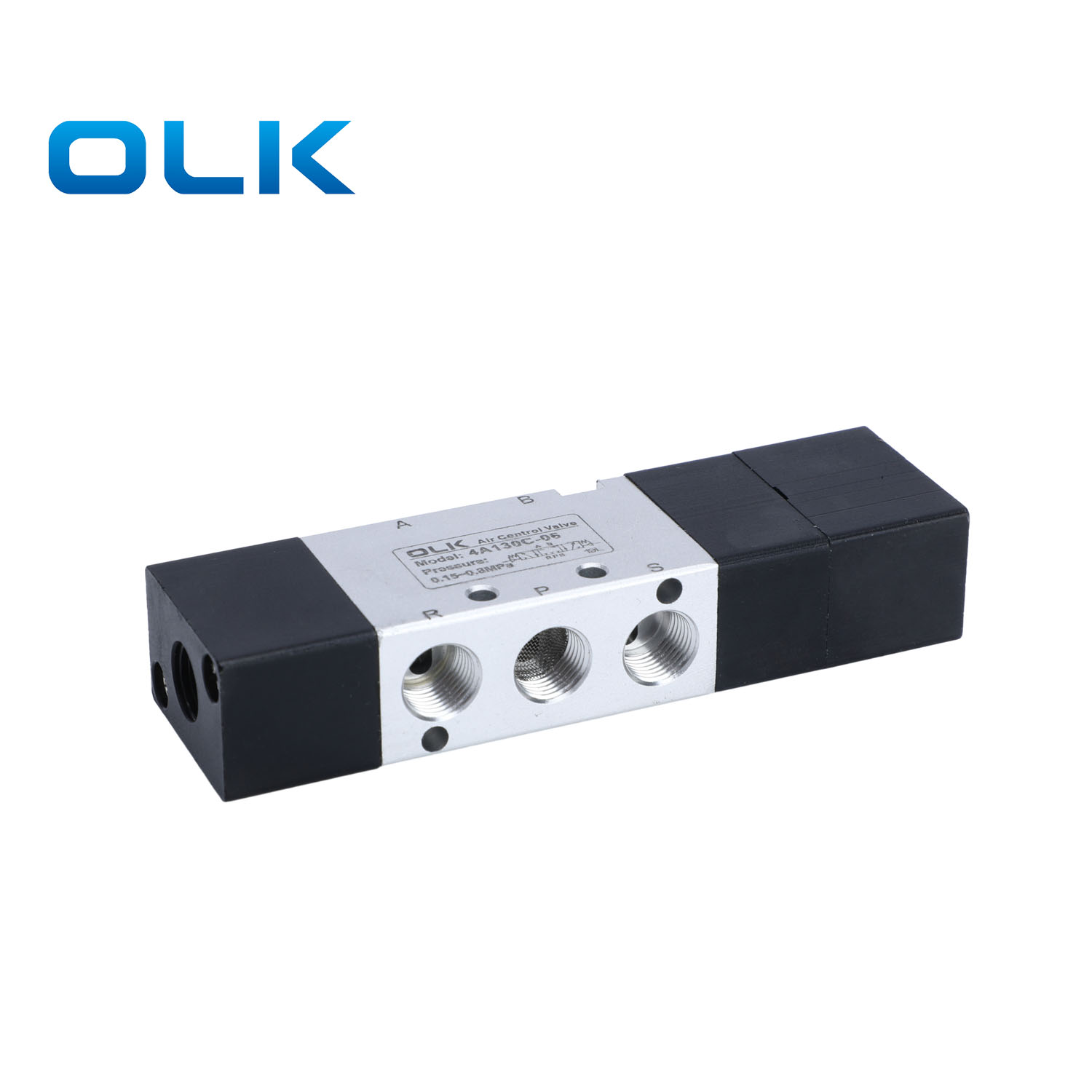

4A130C-06 |
G1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
9.0(0.50) |
|
4A130E-06 |
G1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
9.0(0.50) |
|
4A130P-06 |
G1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
9.0(0.50) |
|
4A210-06 |
G1/8 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
14.0(0.78) |
|
4A220-06 |
G1/8 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
14.0(0.78) |
|
4A230C-06 |
G1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
12.0(0.67) |
|
4A230E-06 |
G1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
12.0(0.67) |
|
4A230P-06 |
G1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
12.0(0.67) |
|

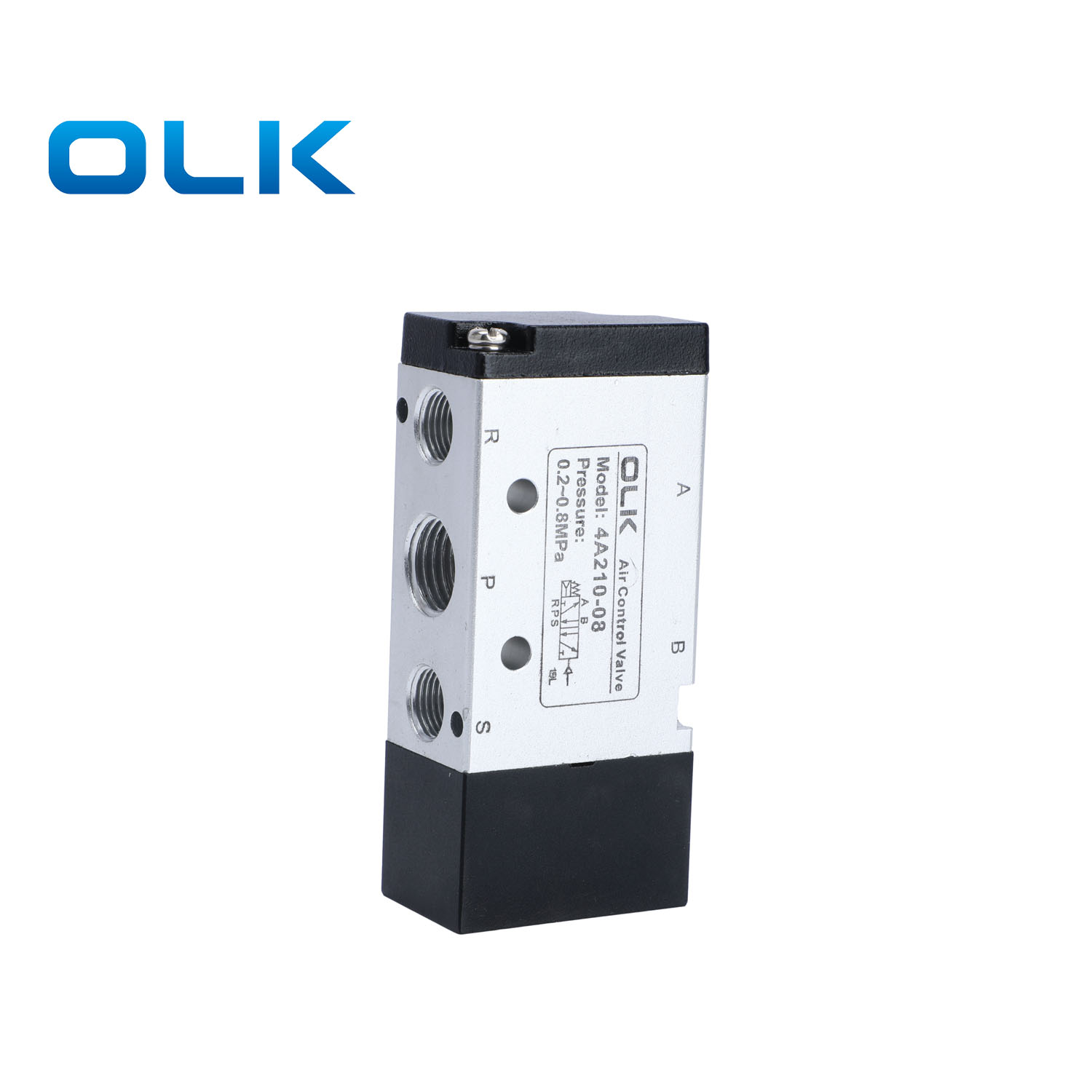

4A210-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
16.0(0.89) |
|

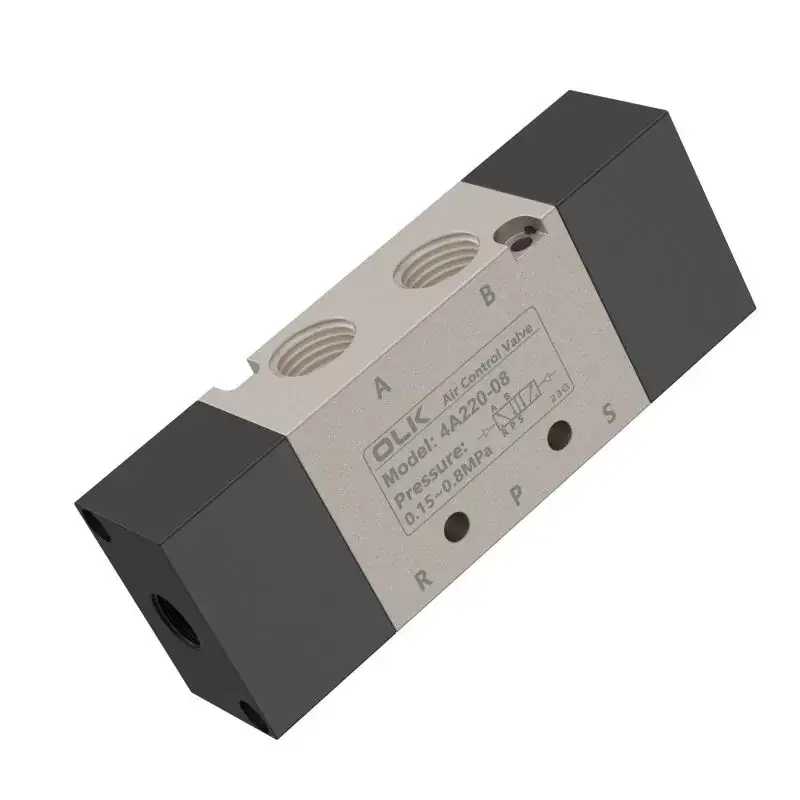

4A220-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
2 پوزیشن 5 راستہ |
5 بار / سیکنڈ |
16.0(0.89) |
|
4A230C-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
12.0(0.67) |
|
4A230E-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
12.0(0.67) |
|
4A230P-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
12.0(0.67) |
|
4A310-08 |
جی 1/4 |
2 پوزیشن 5 راستہ |
4 بار / سیکنڈ |
25.0(1.40) |
|
4A320-08 |
جی 1/4 |
2 پوزیشن 5 راستہ |
4 بار / سیکنڈ |
25.0(1.40) |
|
4A330C-08 |
جی 1/4 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
18.0(1.00) |
|
4A330E-08 |
جی 1/4 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
18.0(1.00) |
|
4A330P-08 |
جی 1/4 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
18.0(1.00) |
|
4A310-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
2 پوزیشن 5 راستہ |
4 بار / سیکنڈ |
30.0(1.67) |
|
4A320-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
2 پوزیشن 5 راستہ |
4 بار / سیکنڈ |
30.0(1.67) |
|
4A330C-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
18.0(1.00) |
|
4A330E-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
18.0(1.00) |
|
4A330P-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
18.0(1.00) |
|
4A410-15 |
جی 1/2 |
2 پوزیشن 5 راستہ |
3 بار / سیکنڈ |
50.0(2.79) |
|
4A420-15 |
جی 1/2 |
2 پوزیشن 5 راستہ |
3 بار / سیکنڈ |
50.0(2.79) |
|
4A430C-15 |
جی 1/2 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
30.0(1.67) |
|
4A430E-15 |
جی 1/2 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
30.0(1.67) |
|
4A430P-15 |
جی 1/2 |
تین پوزیشن پانچ راستہ |
3 بار / سیکنڈ |
30.0(1.67) |
4A سیریز ایئر کنٹرول والو تھریڈ کی تفصیلات کا جدول
| ماڈل | پی (انلیٹ) | A/B (آؤٹ لیٹ) | R/S (ایگزاسٹ) |
| 4A1_0-06 | 1/8 (01) | 1/8 (01) | 1/8 (01) |
| 4A2_0-08 |
1/4 (02) | 1/4 (02) | 1/8 (01) |
| 4A3_0-10 |
3/8 (03) | 3/8 (03) | 1/4 (02) |
| 4A4_0-15 |
1/2 (04) | 1/2 (04) | 1/2 (04) |
