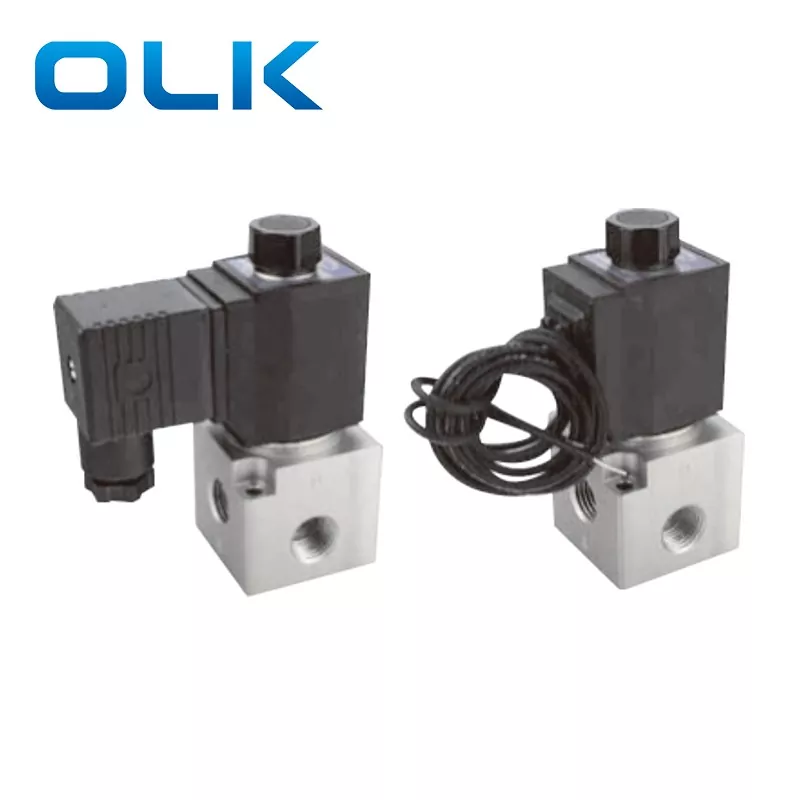

3V3 ہائی فلو سولینائڈ والو 2 پوزیشن ہے ، 3 طرفہ والو ہے جس میں براہ راست اداکاری کے ڈیزائن ہیں ، جو پائلٹ سے چلنے والے والوز کے مقابلے میں تیز رفتار ردعمل اور اعلی سوئچنگ فریکوینسی فراہم کرتے ہیں۔ اس کا مضبوط ایلومینیم کھوٹ جسم اعلی ہوا کے بہاؤ اور اعلی دباؤ کی حمایت کرتا ہے ، اور اسے ویکیوم ایپلی کیشنز کے ساتھ بھی استعمال کیا جاسکتا ہے۔ سولینائڈ کنڈلی کے اختیارات میں DC12V ، DC24V ، AC110V ، یا AC220V شامل ہیں ، جو مستحکم اور حساس آپریشن کو یقینی بناتے ہیں۔
یہ 3V3 ہائی فلو سولینائڈ والو 3 وے درمیانے تا بڑے نیومیٹک سسٹم کے لئے موزوں ہے ، خاص طور پر ایک ساتھ مل کر کام کرنے والے متعدد سلنڈروں کے لئے یا اعلی ہوا کے بہاؤ کی ضرورت والے سسٹم کے لئے۔ اس کی عام طور پر بند (این سی) ، عام طور پر کھلا (نہیں) ، اور ڈبل سولینائڈ کنفیگریشن اسے آٹومیشن لائنوں ، پیکیجنگ مشینوں ، پرنٹنگ کے سازوسامان ، اور فوڈ پروسیسنگ مشینری کے لئے مثالی بناتی ہے۔ اس کا تیز اور عین مطابق ردعمل اسے 3V2 جیسے چھوٹے والوز سے ممتاز کرتا ہے۔
1. حساس سوئچنگ کے ساتھ براہ راست اداکاری کا ڈھانچہ۔
2. نارمل طور پر بند (این سی) اور عام طور پر کھلی (نہیں) اقسام دستیاب ہیں۔
3. اچھے سگ ماہی اور بڑے بہاؤ کے لئے کوکسی شٹ آف ڈیزائن۔
4. کوئی چکنا کرنے کی ضرورت نہیں ہے۔
5. آسان تنصیب اور جانچ کے ل a دستی اوور رائڈ کے ساتھ مطابقت رکھتا ہے۔
6. معیاری وولٹیج کے اختیارات دستیاب ہیں۔
|
آرڈر کوڈ |
||||||||
|
3V |
3 |
- |
08 |
این سی |
A |
|
|
|
|
ماڈل |
کوڈ |
|
بندرگاہ کا سائز |
اداکاری کی قسم |
معیاری وولٹیج |
بجلی کا اندراج |
تھریڈ کی قسم |
|
|
3V: 2 پوزیشن 3 راستہ |
3: 3 سیریز |
|
08: G1/4 |
این سی: عام طور پر بند
|
A: AC220V |
خالی: آپ کی قسم |
خالی: جی
|
|
|
|
|
|
|
نہیں: عام طور پر کھلا |
بی: ڈی سی 24 وی |

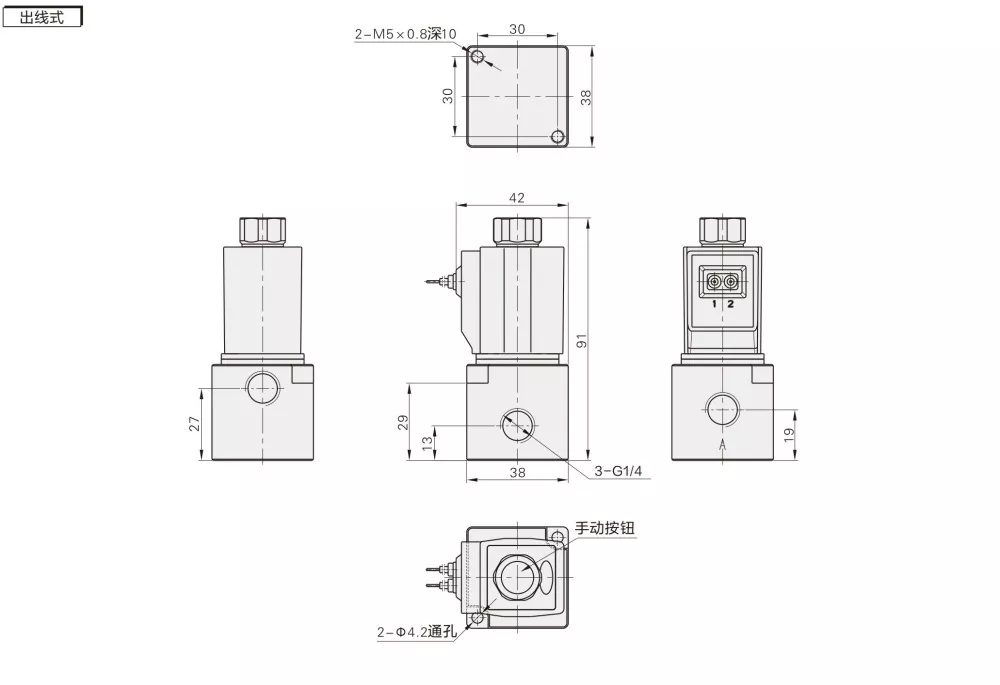

میں: لائن کی قسم |
ٹی: این پی ٹی |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
ماڈل |
3V3-08 |
|
کام کرنے والا میڈیم |
ہوا (40 μm یا اس سے اوپر کے فلٹر کے ذریعہ فلٹر) |
|
اداکاری کی قسم |
براہ راست اداکاری |
|
پورٹ سائز* |
این سی/نہیں |
|
پوزیشن اور راستہ |
2 پوزیشن 3 راستہ |
|
موثر علاقہ |
11 ملی میٹر (CV = 0.62) |
|
چکنا |
ضرورت نہیں ہے |
|
آپریٹنگ پریشر کی حد |
0 ~ 0.8 MPa (0 ~ 114 PSI) |
|
ثبوت دباؤ |
1.5 ایم پی اے (215 پی ایس آئی) |
|
آپریٹنگ درجہ حرارت (℃) |
-20 ~ 70 |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
AC ： ± 15 ٪ DC: ± 10 ٪ |
AC220V AC110 AC24V DC24V DC12V |
|
وولٹیج کی حد |
AC ： ± 15 ٪ DC: ± 10 ٪ |
|
بجلی کی کھپت |
AC: 10VA DC: 6.5W |
|
تحفظ کلاس |
IP65 (DIN40050) |
|
موصلیت گریڈ |
بی لیول |
|

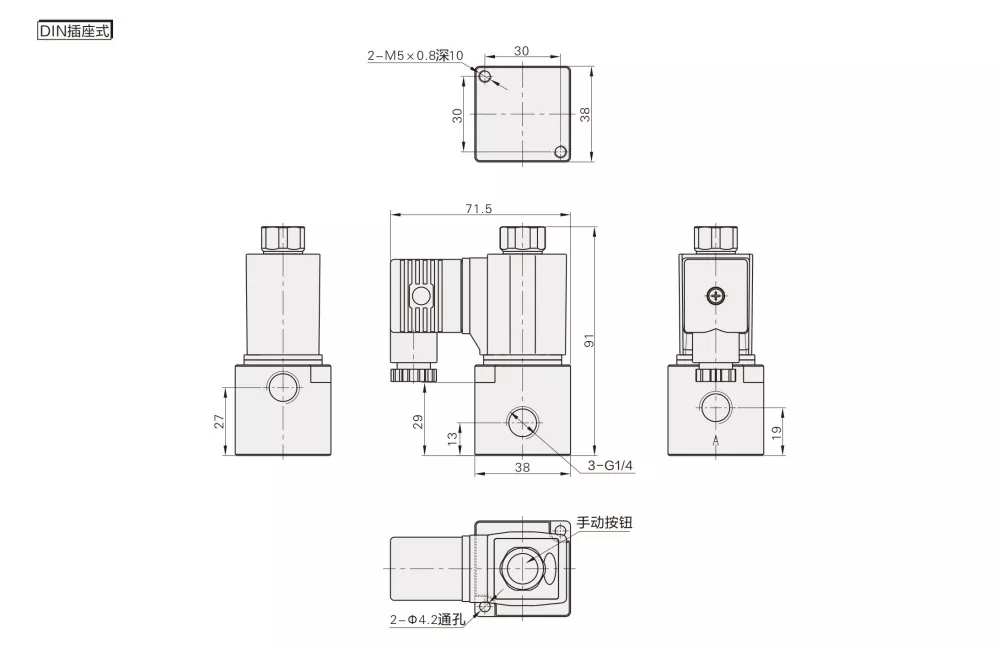

جڑنے کی قسم |
नए एमबीएल और पुराने एमएएल संस्करणों के बीच क्या अंतर हैं? |
|
min.excation وقت |
0.05 سیکنڈ |
|
آئٹم |
اداکاری کی قسم |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
کام کرنے والا میڈیم |
ہوا |
ہوا ، پانی ، تیل |
ہوا |
ہوا |
|

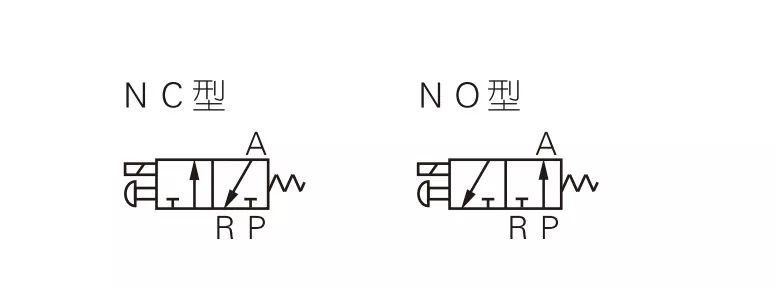

ابتدائی حالت: |
این سی |
این سی/نہیں |
نہیں/این سی |
نہیں/این سی |
|
ایکٹیویشن کی قسم |
براہ راست اداکاری |
براہ راست اداکاری |
براہ راست اداکاری |
براہ راست اداکاری |
|
بندرگاہ کا سائز |
M5 ؛ G1/8 |
G1/8 ؛ G1/4 |
G1/8 ؛ G1/4 |
G1/4 |
|
پوزیشن اور راستہ |
3 پورٹ 2 پوزیشن |
2 پورٹ 2 پوزیشن |
3 پورٹ 2 پوزیشن |
3 پورٹ 2 پوزیشن |
|
چکنا |
ضرورت نہیں ہے |
ضرورت نہیں ہے |
ضرورت نہیں ہے |
ضرورت نہیں ہے |
|
ورکنگ پریشر |
0–0.7 MPa |
0–0.7 MPa |
0–0.8 MPa |
0–0.8 MPa |
|
ثبوت دباؤ |
1.2 ایم پی اے |
1.5 ایم پی اے |
1.2 ایم پی اے |
1.2 ایم پی اے |
|
orifice سائز |
.21.2 ملی میٹر |
.52.5 ملی میٹر |
.23.2 ملی میٹر/φ3.4 ملی میٹر |
φ11 ملی میٹر (ہوا کا بڑا بہاؤ) |
س: 3V2 اور 3V3 سولینائڈ والو کے درمیان اہم کیا ہے؟
A: 3V2: درمیانی بہاؤ ، چھوٹے نیومیٹک کنٹرول سسٹم کے لئے سوٹ
3V3: اعلی بہاؤ ، ایک سے زیادہ سلنڈروں یا اعلی بہاؤ کی ایپلی کیشنز کے لئے سوٹ۔
ساخت کا فرق: 3V3 کا جسم بڑا ہوتا ہے اور وہ زیادہ دباؤ اور بہاؤ کو سنبھال سکتا ہے۔
س: 3V3 سولینائڈ والو اوریفیس سائز کیا ہے؟
A: 3V3-08 والو orifice سائز 11 ملی میٹر ہے
س: OLK 3V3 کون سی مصنوعات کی جگہ لے سکتی ہے؟
A: OLK 3V3 AIRTAC 3V3 سیریز سولینائڈ والوز کو اسی فنکشن اور اسی طرح کی خصوصیات کے ساتھ تبدیل کرسکتا ہے۔
