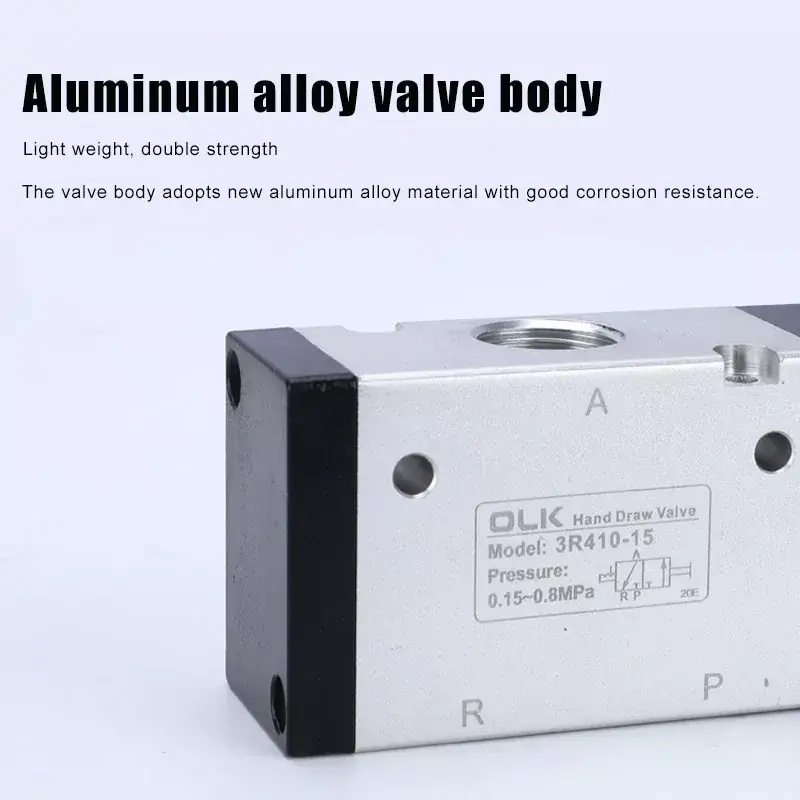

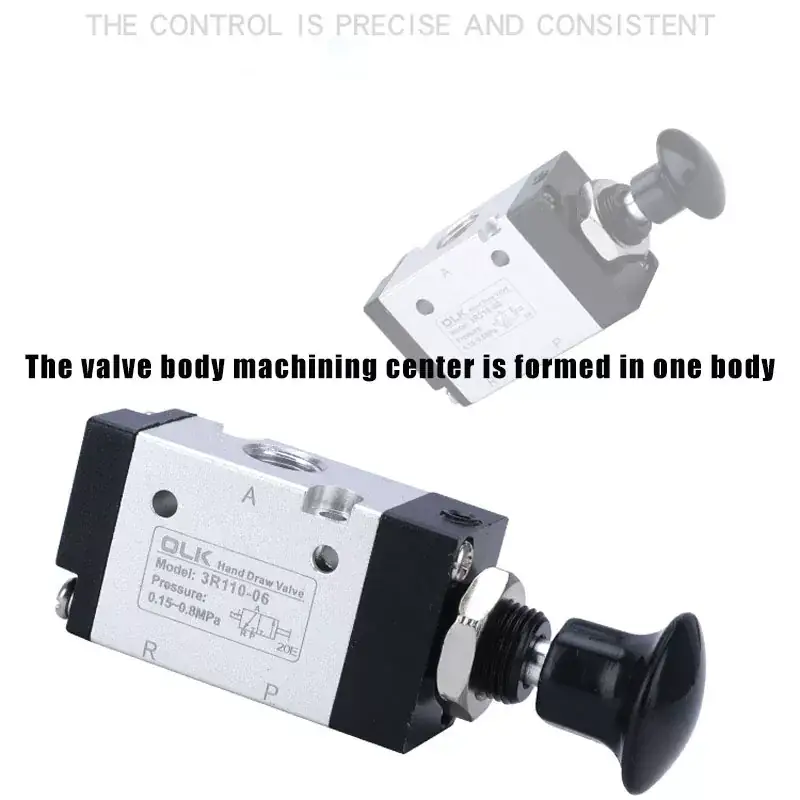

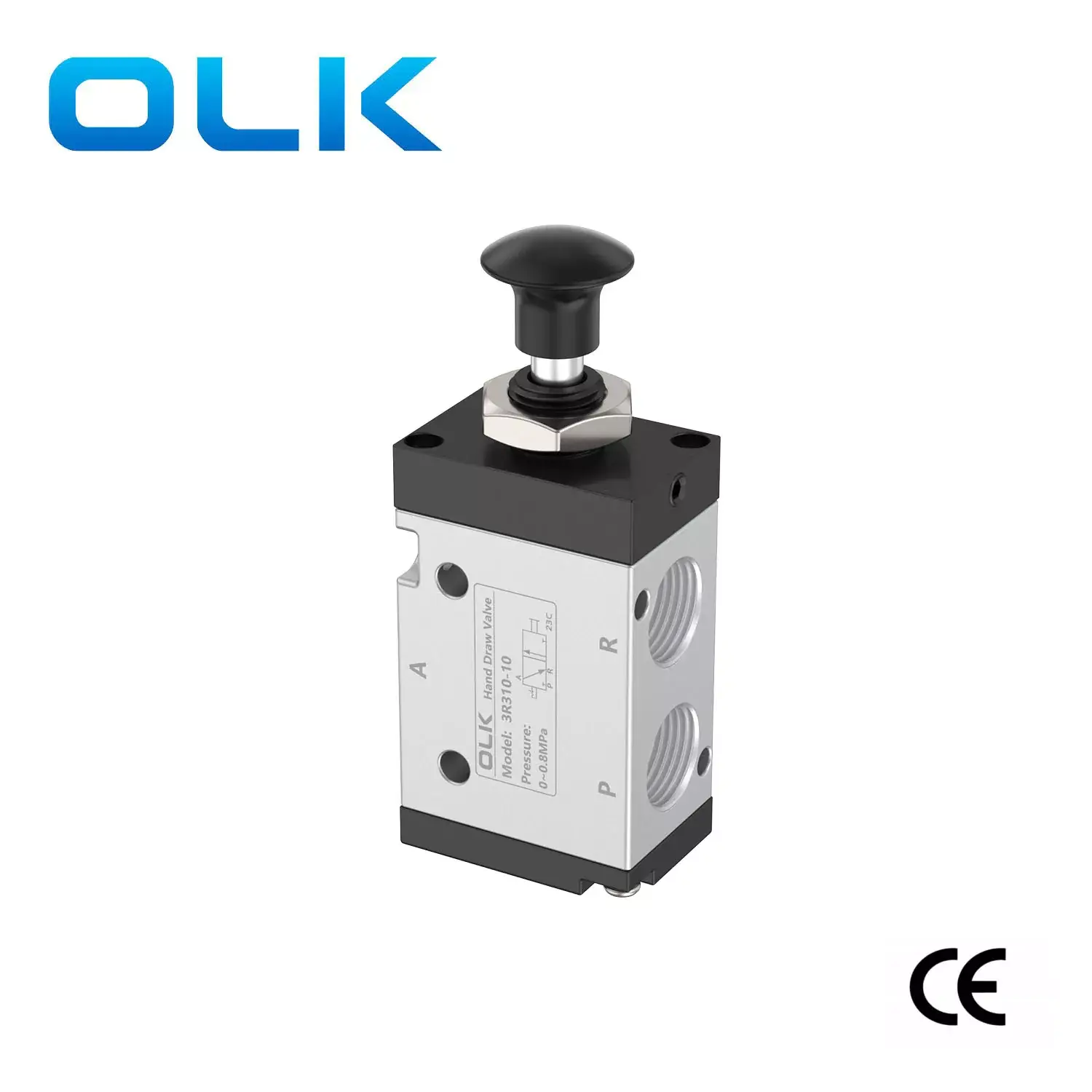

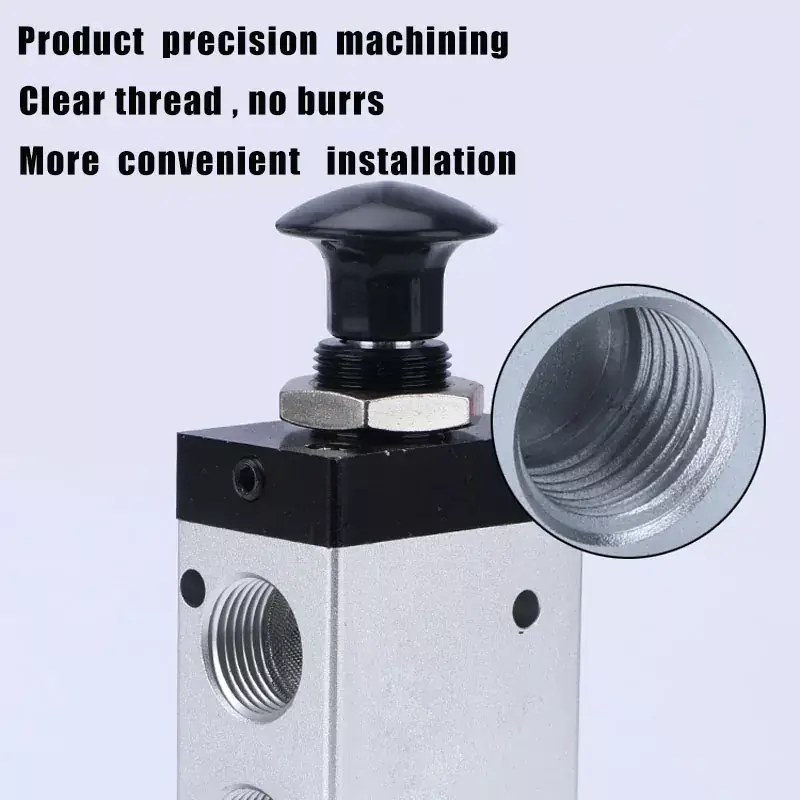

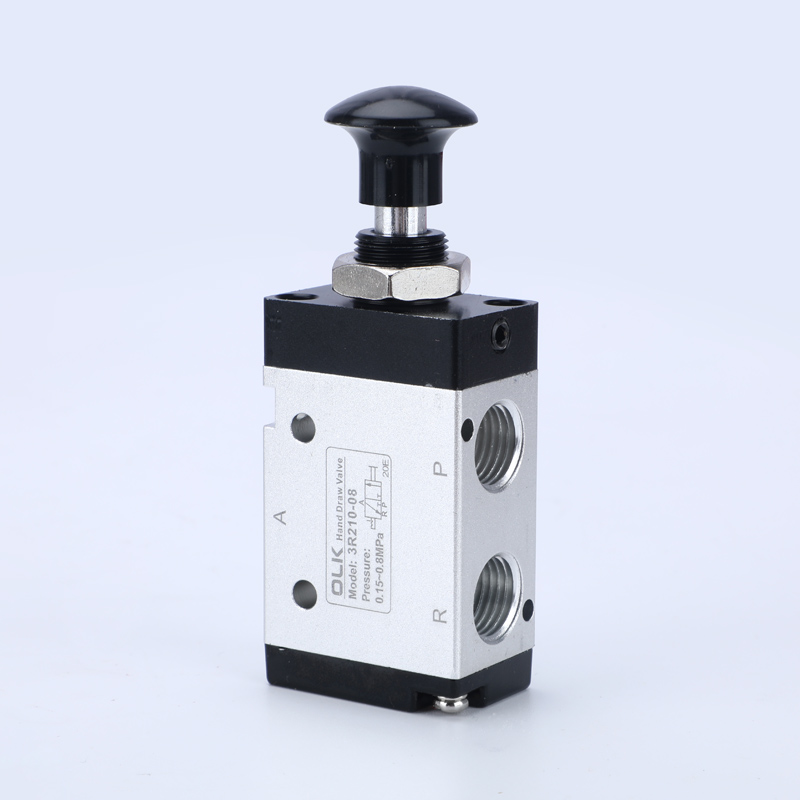

اویلییکائی (او ایل کے) 2003 سے 3R سیریز ہینڈ لیور والو تیار کررہی ہے ، جو ایئر ٹی اے سی - ٹائپ 3 ایل سیریز ہینڈ والو کی جگہ لے سکتی ہے۔ 3R ہاتھ سے چلنے والا والو براہ راست دستی آپریشن کے ذریعہ سمت کو کنٹرول کرتا ہے۔ دو طرفہ تھری وے والو میں ایک inlet ، ایک دکان ، اور ایک راستہ بندرگاہ ہے۔ انلیٹ ہوا سے نجاستوں کو دور کرنے کے لئے فلٹر اسکرین سے لیس ہے ، جس سے سگ ماہی کی انگوٹھی کی آلودگی اور ہوا کے رساو کو روکا جاسکتا ہے۔ ایلومینیم والو جسم کی سطح سینڈ بلاسٹ ہے ، اور انٹرفیس برر فری ہیں ، جس میں سے ایک سے زیادہ پائپ قطر کے ساتھ (M5 ، G1/8 ، G1/4 ، G3/8 ، G1/2) کا انتخاب کیا جاسکتا ہے۔
دستی والو 3R سیریز کی علامت:
| آرڈر کوڈ: |
|||
| 3r | 2 | 10 | 08 |
| ماڈل: | سیریز: | تقریب: | پورٹ سائز: |
| 3R: 3/2 وے ہینڈ والو | 3: 300 سیریز | 10: 2 پوزیشن | 100 سیریز: 06: G1/8 |
|
|
2: 200 سیریز |
|
200 سیریز: 06: G1/8 |
|
|
3: 300 سیئرز |
|
200 سیریز: 08: G1/4 |
|
|
|
|
200 سیریز: 08: G1/4 |
|
|
|
|
300 سیریز: 10: G3/8 |
1. دستی آپریشن ، آسان اور عین مطابق پوزیشننگ کے لئے محور کے ساتھ سماکشیی ، قابل اعتماد کو یقینی بنانا۔
2. بہترین سگ ماہی ، کمپیکٹ سائز ، ہلکا پھلکا ، اور آسان اسمبلی کے ساتھ پسٹن قسم کا ڈھانچہ۔
3. اندرونی سوراخ خصوصی تکنیک کے ساتھ عملدرآمد کرتے ہیں ، جس کے نتیجے میں کم سے کم رگڑ مزاحمت اور توسیع شدہ زندگی ہوتی ہے۔
4. تیل کی چکنا کرنے کی ضرورت نہیں ہے۔
5. متعدد بڑھتے ہوئے پوزیشنوں کے ساتھ آسان تنصیب ، آسان استعمال کی سہولت فراہم کرنا۔
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
ایکشن |
دستی براہ راست کارروائی |
|
-10 ～ 50 ° C (منجمد نہیں) |
دو پوزیشن تین راستہ |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
0∼0.8 (0 ~ 114) |
|
گارنٹیڈ پریشر مزاحمت |
1.5MPA (215psi) |
|
کام کا درجہ حرارت ° C |
-20∼70 |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
ماڈل |
پورٹ قطر |
بہاؤ کراس سیکشنل ایریا ملی میٹر (سی وی ویلیو) |
|
3R110-M5 |
ایم 5 |
5.5 (0.3) |
|

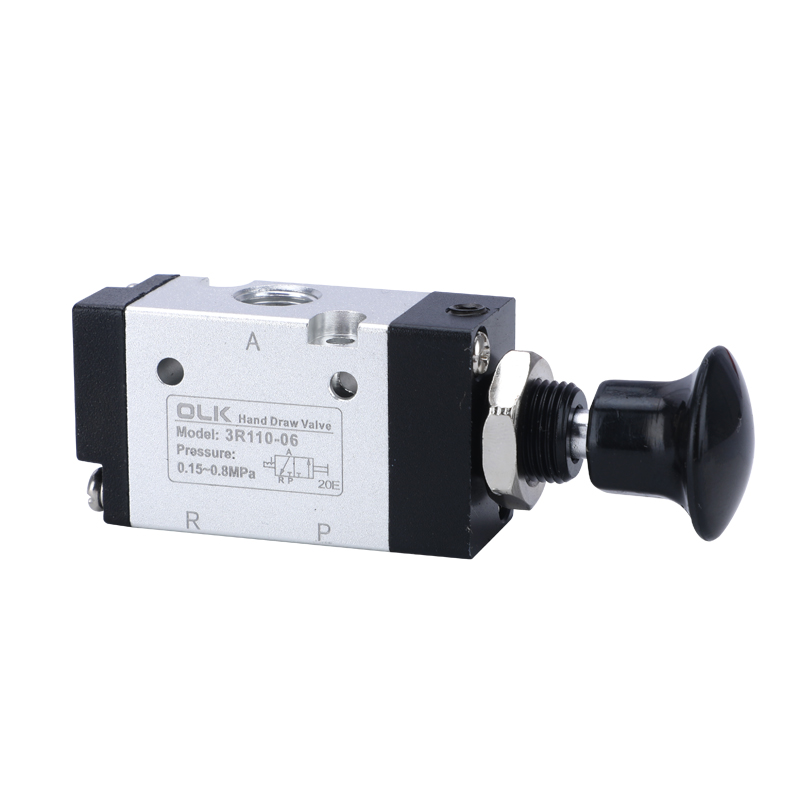

3r110-06 |
G1/8 |
12.0 (0.67) |
|
3R210-06 |
G1/8 |
14.0 (0.78) |
|
3r210-08 |
این سی/نہیں |
16.0 (0.89) |
|
3R310-08 |
این سی/نہیں |
25.0 (1.39) |
|

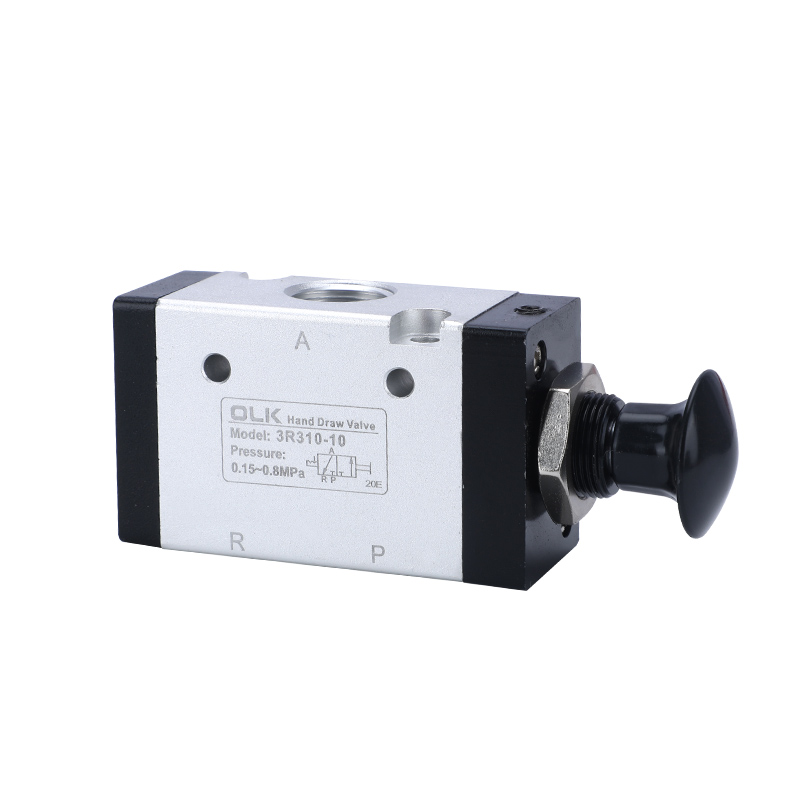

3R310-10 |
G3/8 |
30.0 (1.67) |
عمومی سوالنامہ:
3R پل والو کیا کام کرتا ہے؟
3R دستی پل والو دستی ری سیٹ میکانزم کے ساتھ کام کرتا ہے۔
پل ہینڈ والو میں کتنی اقسام؟
3R ہینڈ والو (3 راستہ) اور4R ہینڈ والو (5 راستہ)
