Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

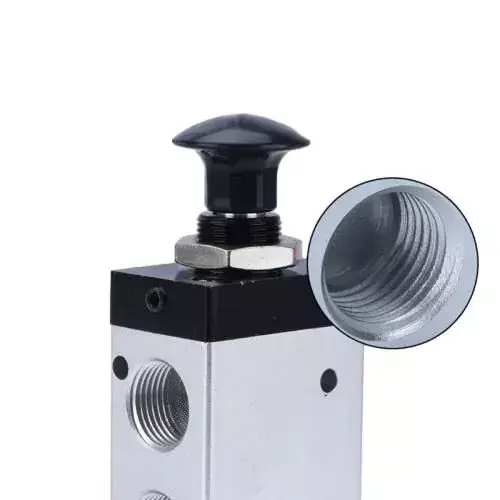

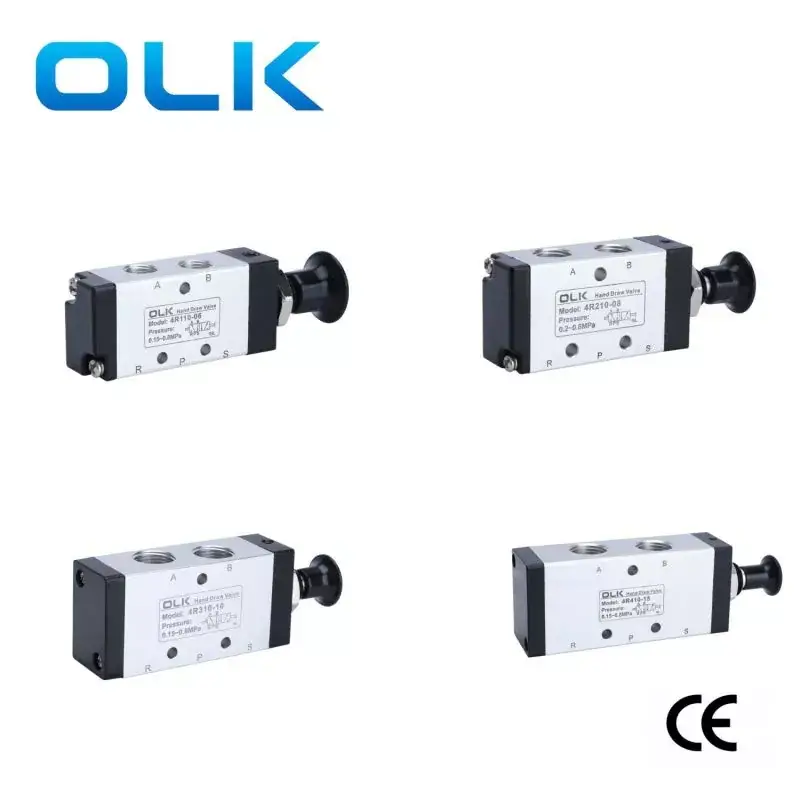

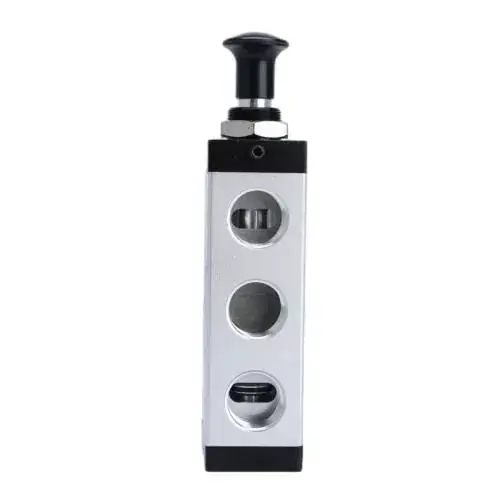

2 Position 5 WayOuleikai (OLK) 4R سیریز ہاتھ سے چلنے والا والو 5 وے 2/5 ڈیزائن کو اپناتا ہے، مختلف گیسوں کے کنٹرول اور سوئچنگ کو فعال کرتا ہے، جو مختلف نیومیٹک سسٹمز کی ضروریات کے لیے موزوں ہے۔ ہینڈ پل آپریشن سمت کی تبدیلی کو کنٹرول کرتا ہے، جس سے آپریٹرز کے لیے اعلی لچک کے ساتھ گیس کے بہاؤ کی سمت کو دستی طور پر کنٹرول کرنا آسان ہو جاتا ہے۔
نوٹ: مصنوعات کی حفاظت اور استحکام کو متاثر کرنے سے بچنے کے لیے براہ کرم ہینڈ پل والو کی درجہ بندی شدہ ورکنگ پریشر کی حد سے تجاوز نہ کریں۔ استعمال کے منظرنامے: لیبارٹری گیس سسٹم اور اسی طرح کی ایپلی کیشنز میں گیس کنٹرول کے لیے استعمال کیا جاتا ہے۔
علامت:
آرڈرنگ کوڈ:
4R
2
10
08
ماڈل:
سیریز
فنکشن:
پورٹ سائز:
4L:5/2 ہینڈ والو
1:100 سیریز
10:2 پوزیشن
100 سیریز:06:G1/8
2:200 سیریز
200 سیریز:06:G1/8
3:300 سیر
200 سیریز:08:G1/4
300 سیریز:08:G1/8
300 سیریز:10:G3/8
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر کیا گیا) |
|
ایکشن |
دستی براہ راست کارروائی |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج MPa(psi) |
0∼0.8(0~114) |
|
دباؤ کے خلاف مزاحمت کی ضمانت |
1.5MPa (215psi) |
|
کام کرنے کا درجہ حرارت °C |
-20∼70 |
|
جسمانی مواد |
ایلومینیم مرکب |
|
ماڈل |
پورٹ قطر |
بہاؤ کراس سیکشنل ایریا mm² (CV ویلیو) |
|
4R110-M5 |
M5 |
5.5(0.3) |
|
4R110-06 |
G1/8 |
12.0(0.67) |
|
4R210-06 |
G1/8 |
14.0(0.78) |
|
4R210-08 |
جی 1/4 |
16.0(0.89) |
|
4R310-08 |
جی 1/4 |
25.0(1.39) |
|
4R310-10 |
G3/8 |
30.0(1.67) |
|
4R410-15 |
جی 1/2 |
50.0(2.79) |

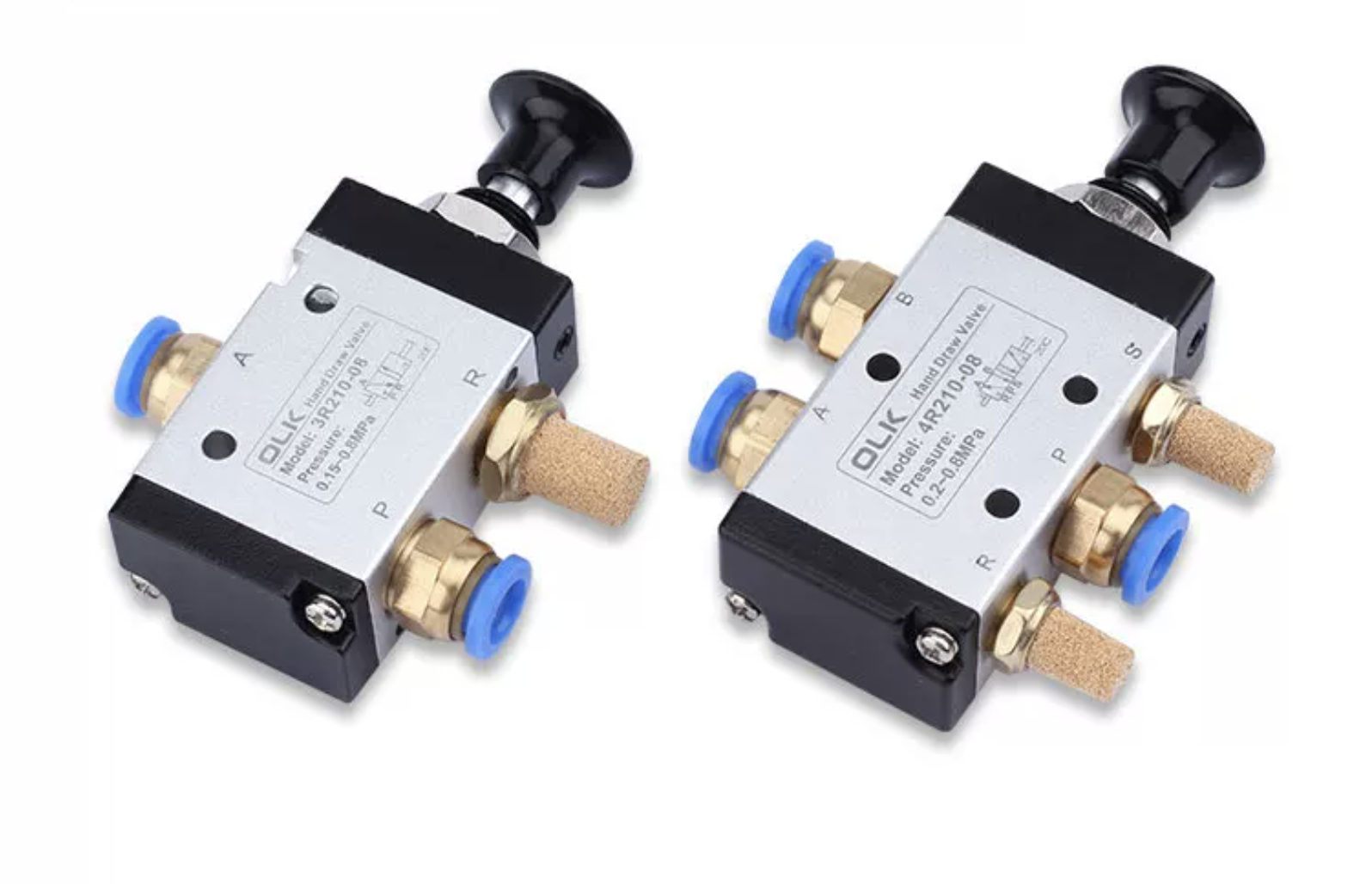

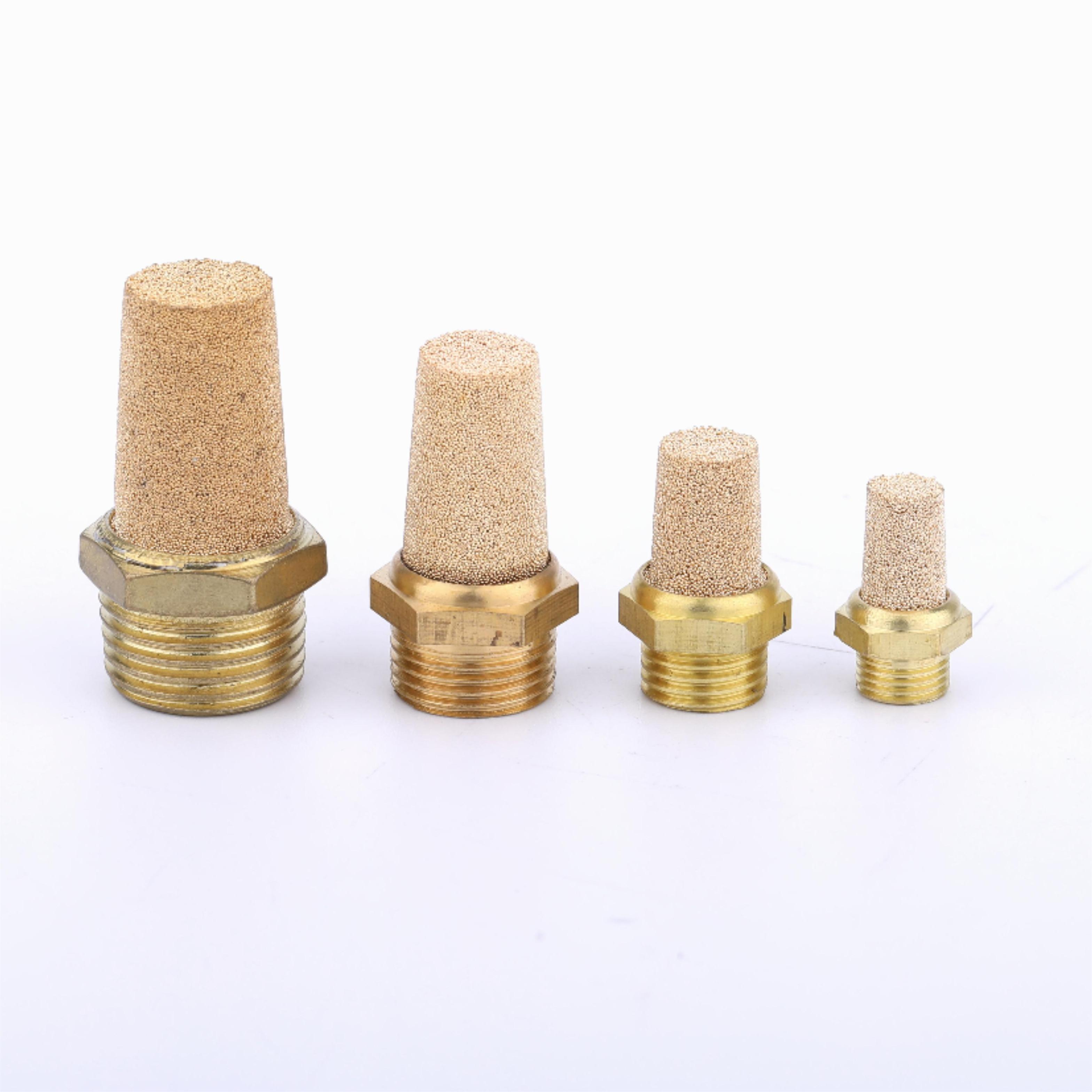

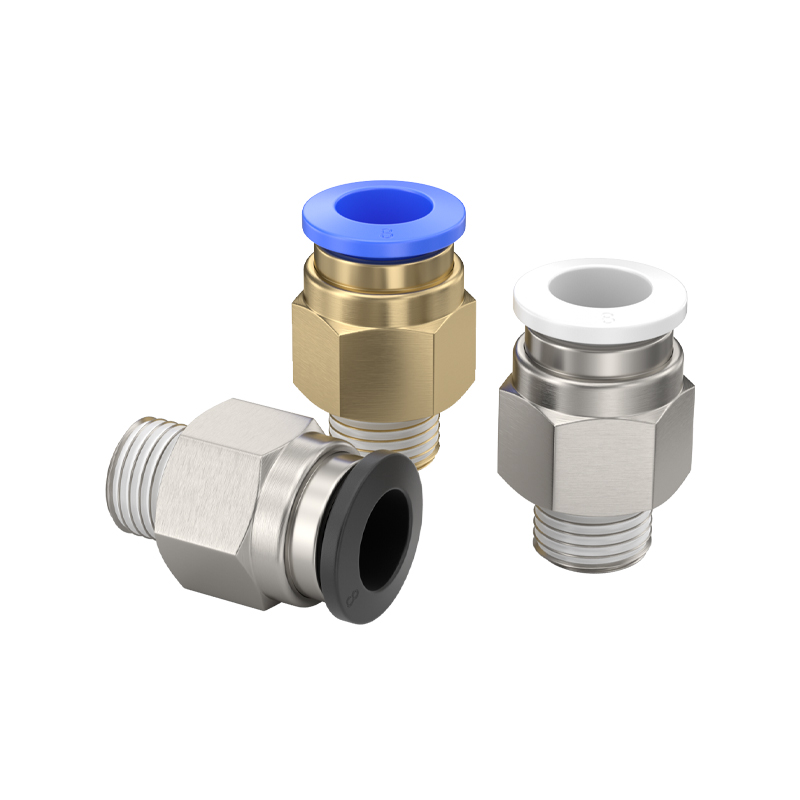

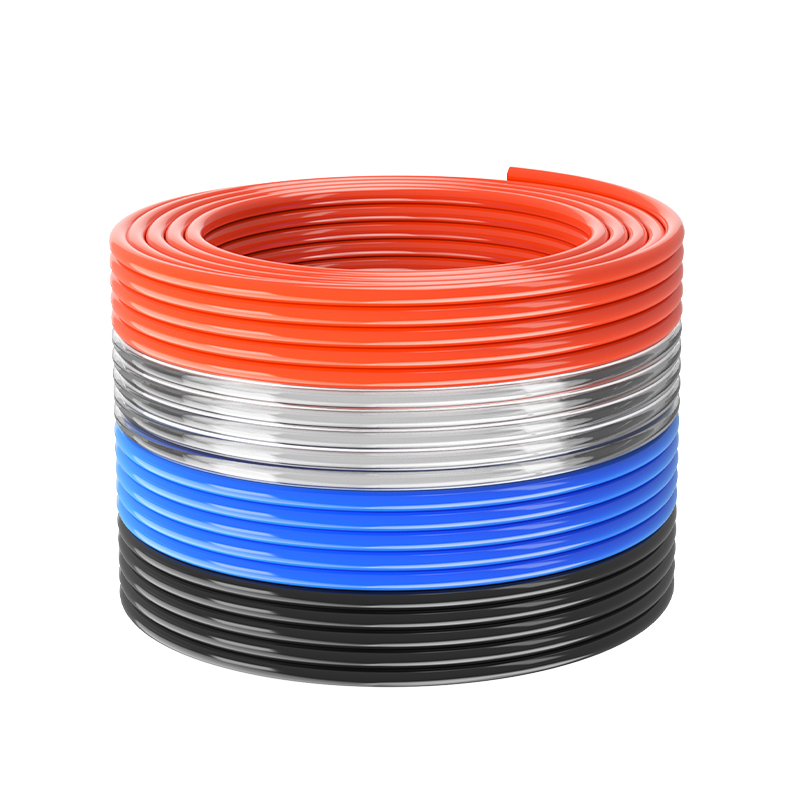

| 3R/4R ہینڈ والو ماؤنٹڈ ظاہری شکل | پنجاب یونیورسٹی ٹیوب | پی سی جوائنٹ | ٹاور سائلنسر |
 |
 |
 |
 |
اکثر پوچھے گئے سوالات:
1: کیا بٹن دبانے پر ہی والو آؤٹ پٹ ہوا کرتا ہے؟
جی ہاں یہ ایک لمحاتی مکینیکل والو ہے۔ بٹن دبانے پر ہی ہوا چلتی ہے۔ ایک بار بٹن جاری ہونے کے بعد، والو خود بخود اپنی اصل پوزیشن پر واپس آجاتا ہے اور ہوا کی فراہمی منقطع ہوجاتی ہے۔
2: 210 اور 310 سیریز کے مکینیکل والوز میں کیا فرق ہے؟
بنیادی فرق جسم کے سائز اور بہاؤ کی صلاحیت ہے۔
210 سیریز: کمپیکٹ سائز، کم ہوا کی کھپت کے ساتھ ایپلی کیشنز کے لئے موزوں ہے.
310 سیریز: 210 سیریز سے ایک سائز بڑا، زیادہ بہاؤ کی گنجائش فراہم کرتا ہے۔
410 سیریز: 310 سیریز سے بڑی اور ایسی ایپلی کیشنز کے لیے موزوں ہے جن کو ہوا کے بہاؤ کی ضرورت ہوتی ہے۔
آپریٹنگ فنکشن وہی رہتا ہے؛ انتخاب بنیادی طور پر مطلوبہ بہاؤ کی شرح اور تنصیب کی جگہ پر منحصر ہے۔
3: کیا والو میں بلٹ ان فلٹر ہے؟
جی ہاں OLK والو کا مین ایئر انلیٹ بلٹ ان فلٹر اسکرین سے لیس ہے تاکہ دھول اور ذرات کو والو کے جسم میں داخل ہونے سے روکا جا سکے، بھروسے کو بہتر بنایا جا سکے اور سروس لائف کو بڑھایا جا سکے۔
4: میں 4R210، 4R310، اور 4R410 سیریز والوز کے درمیان کیسے انتخاب کروں؟
اگر آپ کی درخواست کے لیے چھوٹے اور کمپیکٹ والو کی ضرورت ہے، تو 210 سیریز عام طور پر کافی ہوتی ہے۔ زیادہ ہوا کے بہاؤ کی ضروریات کے لیے، 310 سیریز کی سفارش کی جاتی ہے۔ بڑے نیومیٹک سسٹمز یا زیادہ ہوا کی کھپت والے ایپلی کیشنز کے لیے، 410 سیریز ترجیحی انتخاب ہے۔
تینوں سیریز ایک ہی آپریٹنگ فنکشن فراہم کرتی ہیں۔ بنیادی فرق والو سائز اور بہاؤ کی صلاحیت ہے.
