Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

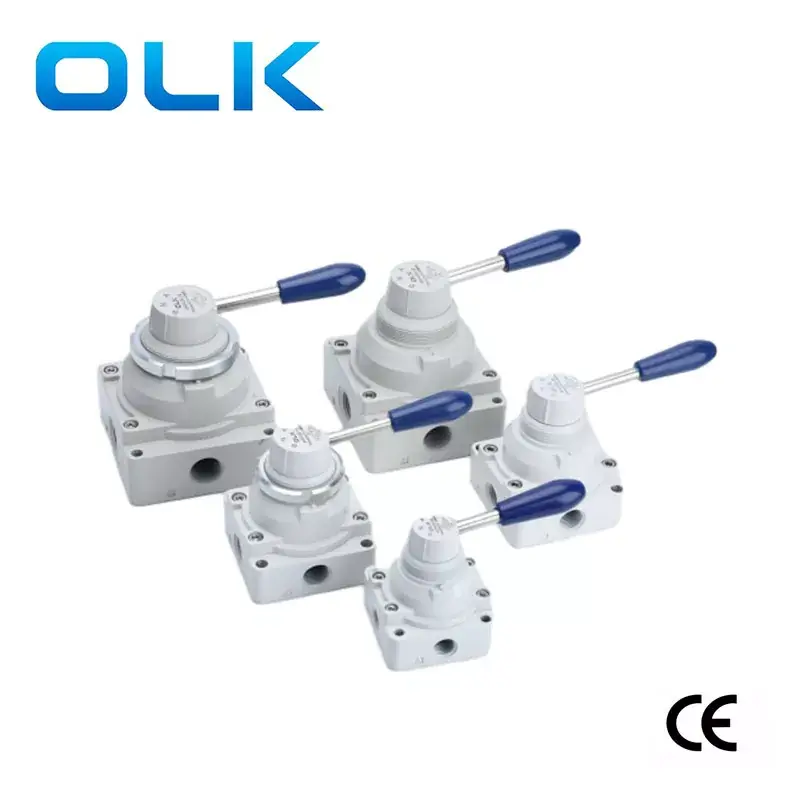

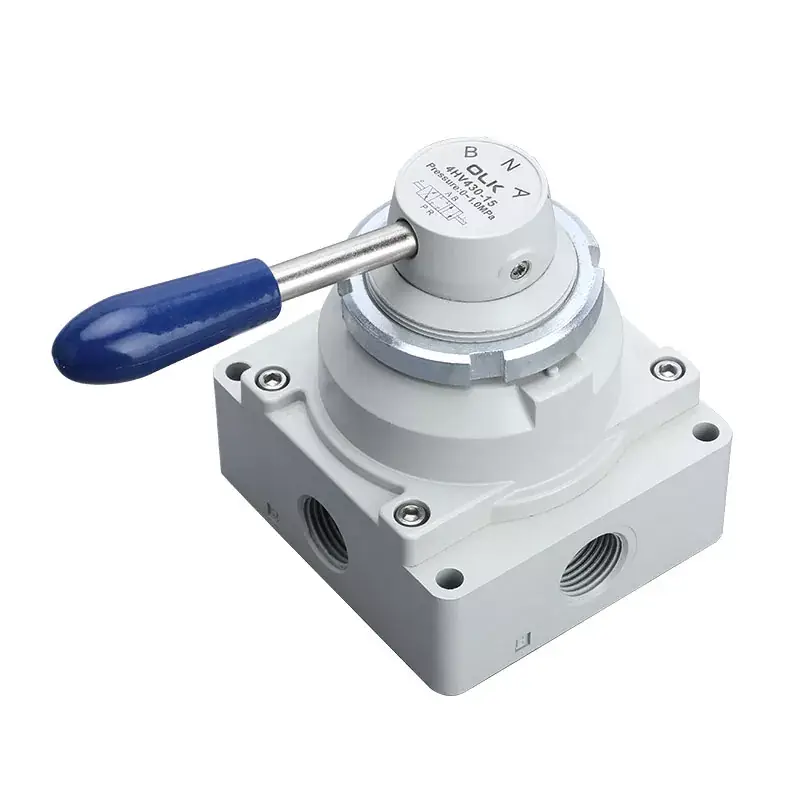

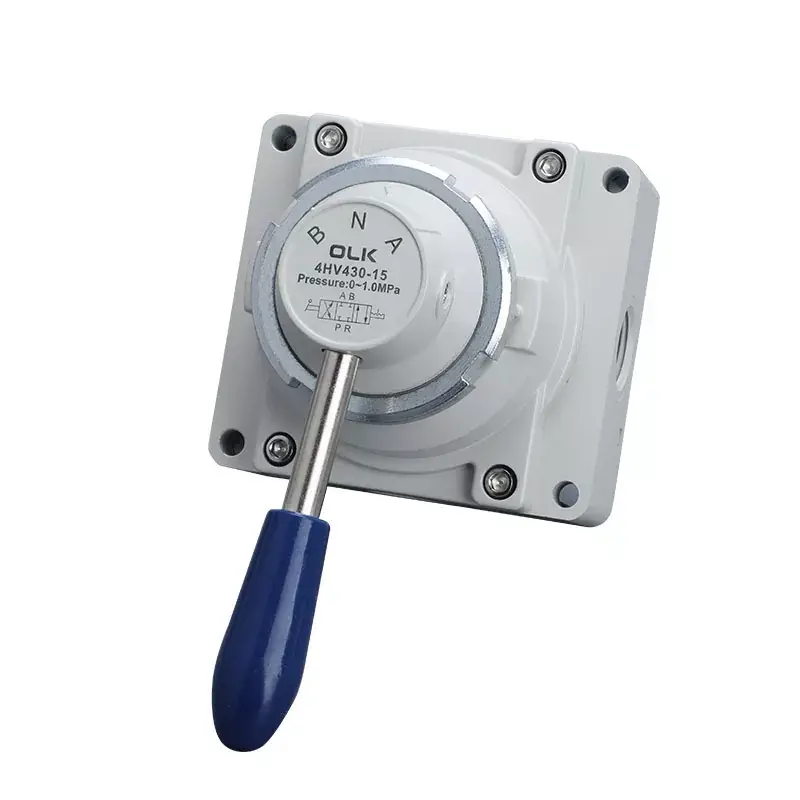

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Ouleikai (OLK) 4HV سیریز دو طرفہ فور پورٹ/تھری وے فور پورٹ ہاتھ سے چلنے والا والو دستی لیور کو گھمانے کے ذریعے تبدیل کیا جاتا ہے، جو ایک اچھا ٹچائل محسوس اور ہموار آپریشن پیش کرتا ہے۔
4HV ہاتھ سے چلنے والے والو میں ایک بڑا مؤثر بہاؤ ایریا اور کم دباؤ کا نقصان ہے، جو توانائی کی کھپت کو کم کرنے اور سیال کی منتقلی کے دوران کارکردگی کو بہتر بنانے میں مدد کرتا ہے۔ مزید برآں، یہ صارفین کو منتخب کرنے کے لیے دو تنصیب کی اقسام پیش کرتا ہے: پینل کی تنصیب اور نیچے کی تنصیب، پینل کی تنصیب کے لیے بڑھتے ہوئے گری دار میوے کے ساتھ۔
مجموعی طور پر، Ouleikai (OLK) 4HV مینوئل والو ایک اعلیٰ کارکردگی اور صارف دوست کنٹرول والو ہے جو مختلف صنعتی شعبوں میں وسیع پیمانے پر استعمال ہوتا ہے۔ 4HV دستی والو کے بارے میں مزید تفصیلی معلومات کے لیے، متعلقہ پروڈکٹ مینوئل سے مشورہ کرنے یا پیشہ ور تکنیکی عملے سے بات کرنے کی سفارش کی جاتی ہے۔
1. ہموار اور ہلکا موڑ ایک اچھے سپرش احساس کے ساتھ، درست پوزیشننگ:
2. کم دباؤ کے نقصان کے ساتھ بڑے مؤثر بہاؤ کے علاقے؛
3. بڑے موثر بہاؤ کے علاقے؛
4. تنصیب کے دو طریقے دستیاب ہیں: پینل اور نیچے کی تنصیب۔ پینل کی تنصیب بڑھتے ہوئے گری دار میوے کے ساتھ آتی ہے۔
|
آرڈرنگ کوڈ |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
ماڈل |
سیریز |
پوزیشن |
|
پورٹ سائز |
تنصیب کی قسم: |
|
4HV: 4HV سیریز ہینڈ مینوئل گھومنے والا والو |
2:200 سیریز |

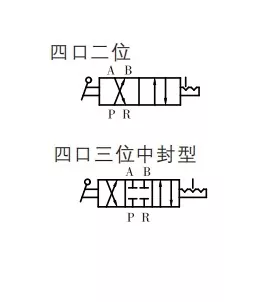

10:2 پوزیشن 4 پورٹ |
|
06:PT1/8 |
خالی |
|
|
3:300 سیریز |
30:3 پوزیشن 4 پورٹ |
|
08:PT1/4 |
S: پینل لگانا（والو نٹ کے ساتھ) |
|
|
4:400 سیریز |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر کیا گیا) |
|
ایکشن |
ہاتھ کنٹرول |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج MPa(psi) |
0∼1.0(~145) |
|
دباؤ کے خلاف مزاحمت کی ضمانت |
1.5MPa (215psi) |
|
کام کرنے کا درجہ حرارت °C |
-20∼70 |
|
ماڈل |
پورٹ قطر |
عہدوں کی تعداد |
مؤثر کراس سیکشنل ایریا mm² (CV ویلیو) |
|
4HV210-06 |
PT1/8 |
2 پوزیشن 4 راستہ |
14.0(0.78) |
|
4HV230-06 |
PT1/8 |
3 پوزیشن 4 راستہ |
14.0(0.78) |
|
4HV210-08 |
PT1/4 |
2 پوزیشن 4 راستہ |
14.0(0.78) |
|
4HV230-08 |
PT1/4 |
3 پوزیشن 4 راستہ |
14.0(0.78) |
|
4HV310-08 |
PT1/4 |
2 پوزیشن 4 راستہ |
30.0(1.67) |
|
4HV330-08 |
PT1/4 |
3 پوزیشن 4 راستہ |
30.0(1.67) |
|
4HV310-10 |
PT3/8 |
2 پوزیشن 4 راستہ |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
3 پوزیشن 4 راستہ |
33.0 (1.83) |
|
4HV410-15 |
پی ٹی 1/2 |
2 پوزیشن 4 راستہ |
88.0(4.89) |
|
4HV430-15 |
پی ٹی 1/2 |
3 پوزیشن 4 راستہ |
88.0(4.89) |
|
4HV410-20 |
PT3/4 |
2 پوزیشن 4 راستہ |
95.0(5.27) |
|
4HV430-20 |
PT3/4 |
3 پوزیشن 4 راستہ |
95.0(5.27) |
|
ماڈل: |
تھریڈ: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK نیومیٹک ہینڈ روٹری والوز - 5 ماڈلز کا موازنہ |
|||||||||
|
تصویر |
|
|
|
|
|
|
|
|
|
|
او ایل کے ماڈل |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
پوزیشن |
2 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
|
3 پوزیشن 4 راستہ |
|
|
|
|
|
|
|
|
|
پورٹ سائز |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4، PT3/8،PT1/2 |
|
PT1/4، PT3/8،PT1/2 |
|
جی 1/4 |
|
مصنوعات کی خصوصیات |
پینل لگانا |
|
A: چوکور انٹرفیس B: دو طرفہ انٹرفیس، نیچے آواز کی کشندگی کے ساتھ |
|
|
|
|
|
خالی ： ایک طرف ایک سوراخ L： مخالف سمتوں پر دو سوراخ；D： نیچے چار سوراخ； |
|
|
|
|
|
|
|
|
|
|
|
|
سنبھالنا |
ہٹنے والا ہینڈل |
|
ہٹنے والا ہینڈل |
|
ہٹنے والا ہینڈل |
|
غیر ہٹنے والا/پلاسٹک ہینڈلز |
|
ہٹنے والا ہینڈل، اینٹی اسکالڈ ہینڈل |
|
|
|
|
|
|
|
|
|
|
|
|
بنیاد کے طول و عرض |
200 سیریز: 62 ملی میٹر |
|
61.3 ملی میٹر |
|
74 ملی میٹر |
|
74 ملی میٹر |
|
55 ملی میٹر |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV ہینڈ کنٹرول والو میں کیا خصوصیت ہے؟
4HV ہینڈ والو پینل ماؤنٹنگ ہو سکتا ہے۔
4HV دستی والو میں کتنی پوزیشنیں منتخب کی جا سکتی ہیں؟
2 پوزیشن 4 وے اور 3 پوزیشن 4 وے دو قسم کا انتخاب کیا جا سکتا ہے۔
