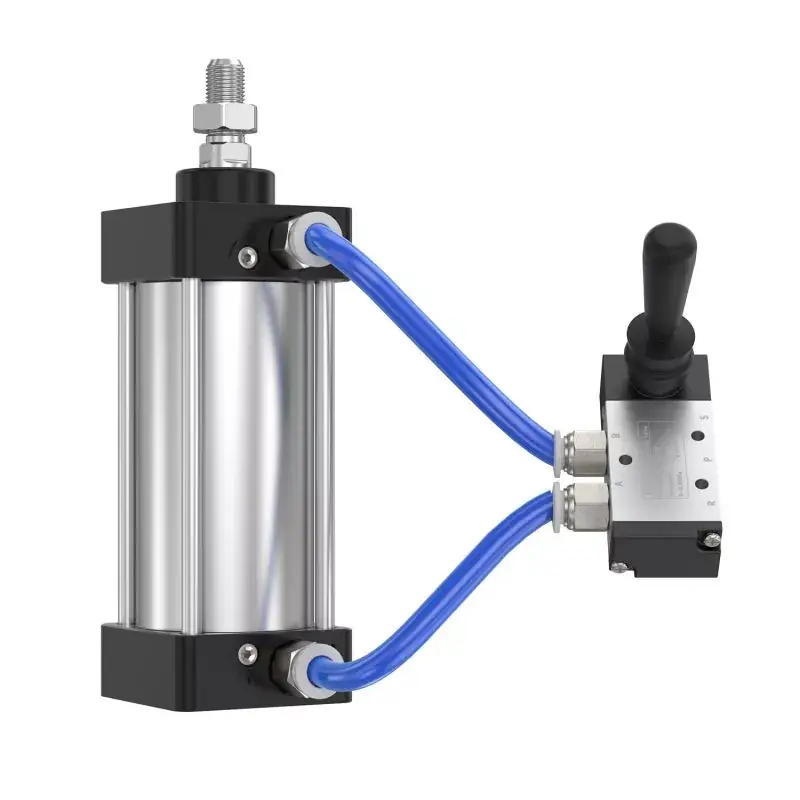

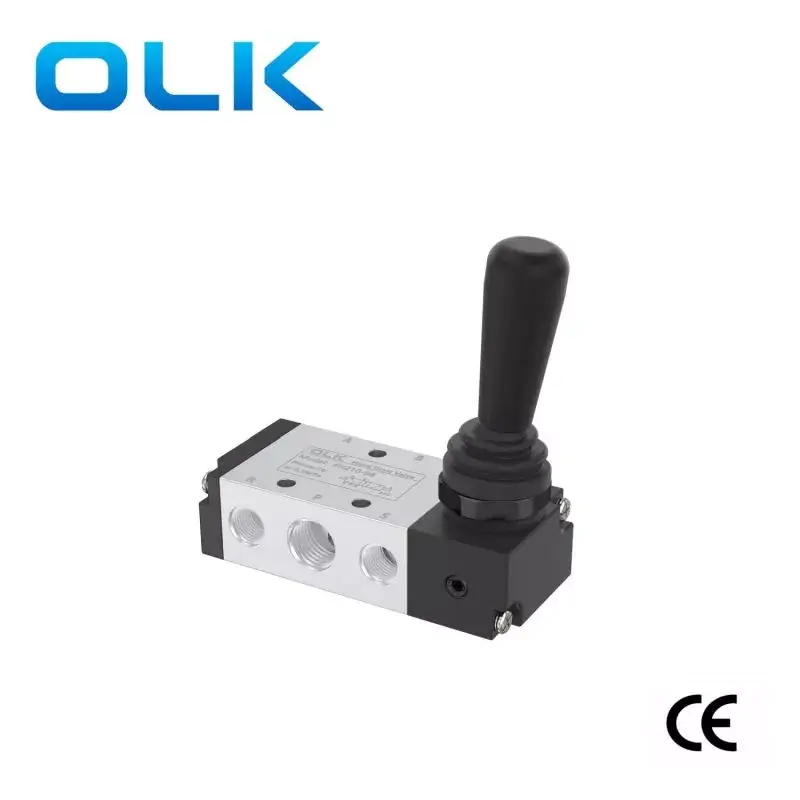

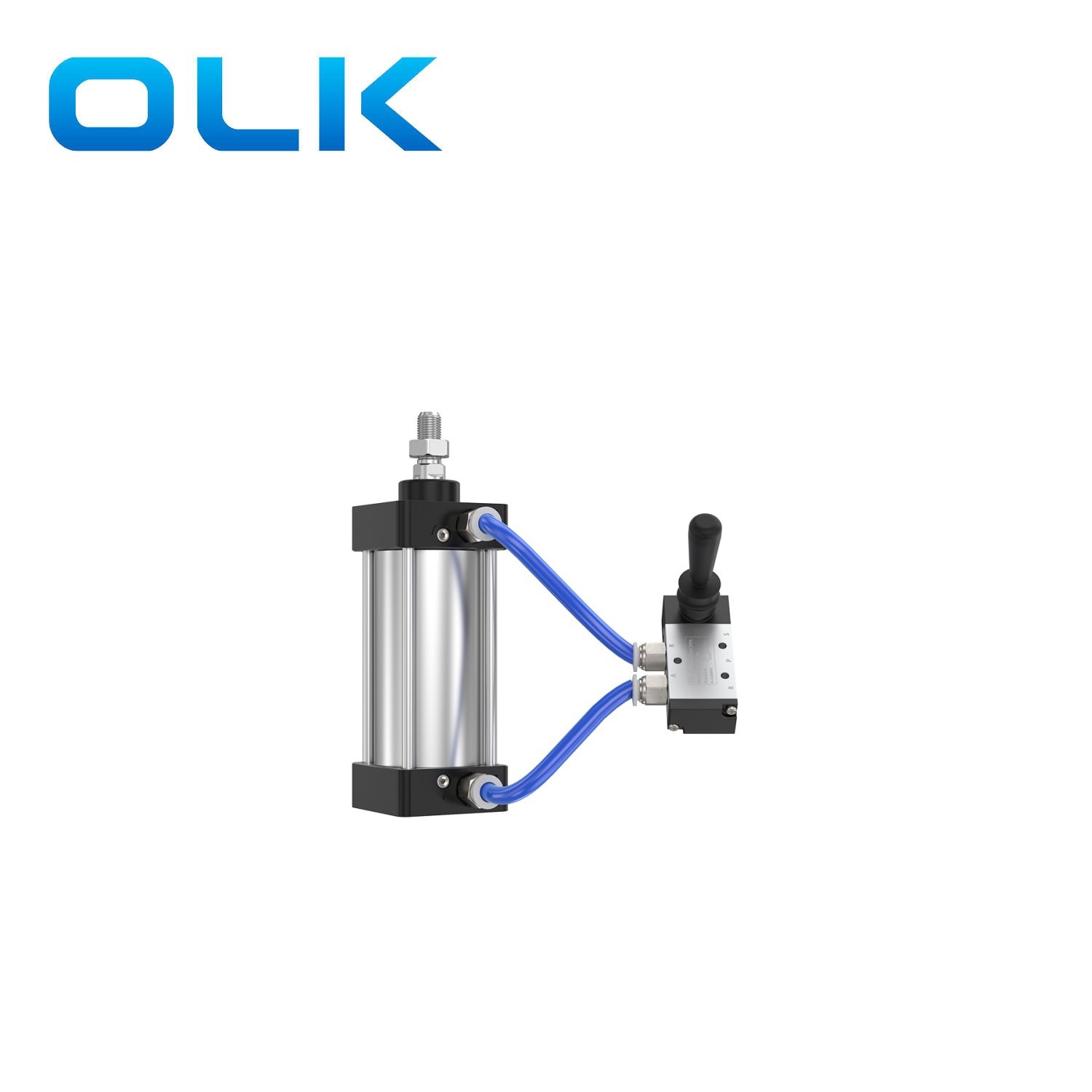

اویلییکائی (او ایل کے) 4 ایچ سیریز لیور والو 5 وے سادہ اور قابل اعتماد آپریشن کی پیش کش کرتی ہے ، بغیر بجلی کے پیچیدہ کنٹرول اجزاء کے ، بنیادی نیومیٹک کنٹرول منظرناموں کے لئے اعلی وشوسنییتا اور مناسبیت کو یقینی بناتی ہے۔ صارف اصل ضروریات کے مطابق ہاتھ لیور والو کو چلانے کے ذریعے گیس کے بہاؤ کی سمت کو ایڈجسٹ کرسکتے ہیں۔
4H سیریز لیور والوز ایپلپلیکیبل منظرنامے: لیبارٹری ایپلی کیشنز ، جیسے لیبارٹری نیومیٹک سسٹم ، تحقیقی سازوسامان ، وغیرہ۔
نوٹ: اگر استعمال کے دوران کوئی اسامانیتا پائی جاتی ہے ، جیسے گیس رساو یا والو جیمنگ ، تو براہ کرم فوری طور پر استعمال کرنا بند کریں اور فروخت کے بعد کی خدمت کے لئے اول کے کمپنی کے سیلز پرسنل سے رابطہ کریں۔
علامت:
آرڈر کوڈ
4h
2
30c
08
ماڈل:
کوڈ:
والو کی قسم:
پورٹ سائز:
4H: دستی ری سیٹ لیور والو ہینڈ والو
2: 200 سیریز
10: 5/2 وے والو
200 سیریز: 06: G1/8

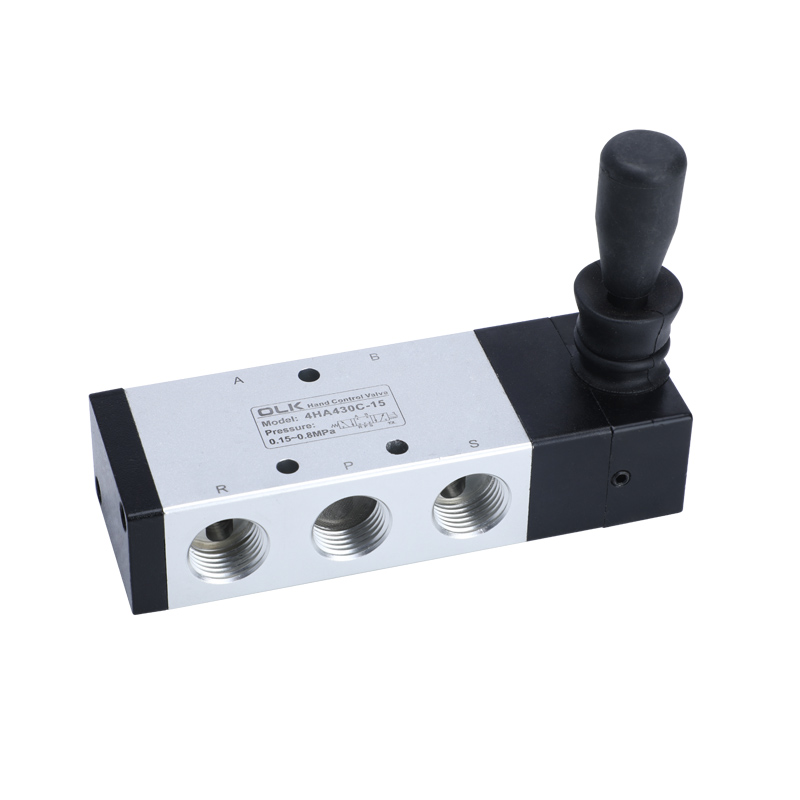

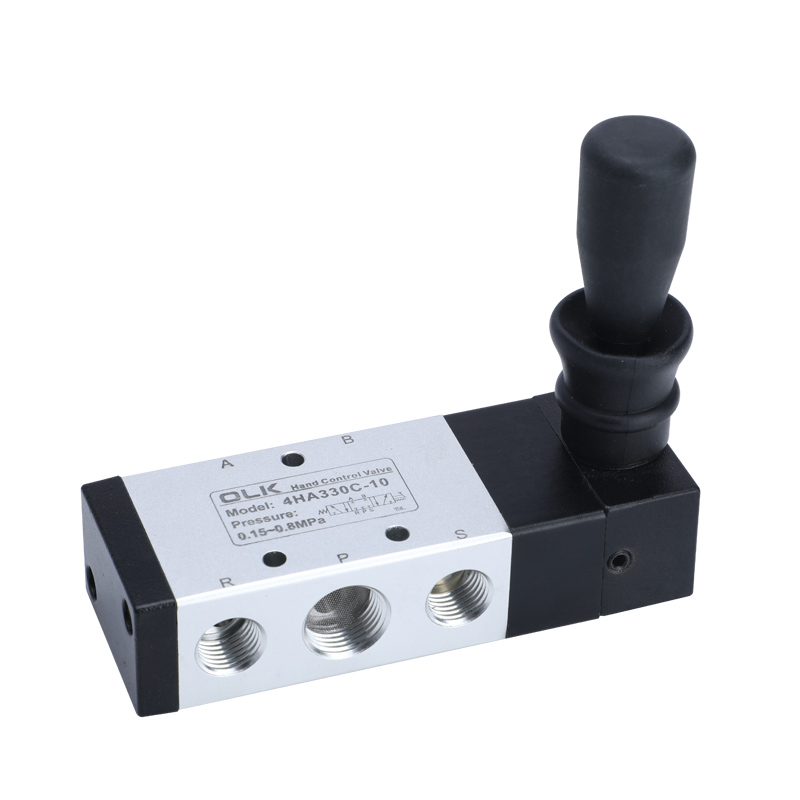

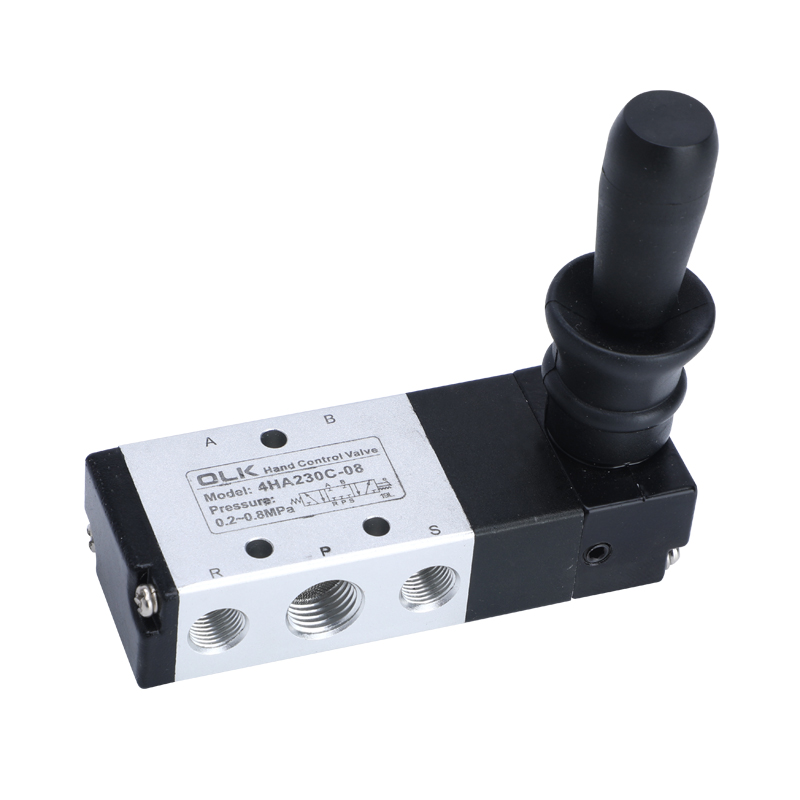

4ha: موسم بہار میں واپسی لیور والو ہینڈ والو
3: 300 سیریز
30 سی: 5/3 وے ، 3 پوزیشن بند مرکز
200 سیریز: 08: G1/4
30e: 5/3 راستہ ، 3 پوزیشن راستہ مرکز
300 سیریز ： 08 ： G1/8
30p: 5/3 راستہ ، 3 پوزیشن پریشر سینٹر
300 سیریز ： 10 ： G3/8
1. دستی آپریشن ، ہموار ایکٹیویشن ، عین مطابق اور قابل اعتماد پوزیشننگ ؛
2. پسٹن قسم کا ڈھانچہ ، عمدہ سگ ماہی ، کمپیکٹ سائز ، ہلکا پھلکا ، آسان تنصیب اور بے ترکیبی ؛
3. اندرونی سوراخ پر ایک خاص تکنیک کے ساتھ کارروائی کی جاتی ہے ، جس کے نتیجے میں کم رگڑ مزاحمت اور طویل خدمت کی زندگی ہوتی ہے۔
4. تیل کی چکنا کرنے کی ضرورت نہیں ؛
5. پینل کی تنصیب کی فعالیت ، آسان اور آسان تنصیب ، صارفین کی مختلف ضروریات کو پورا کرنا۔
1) پانچ پورٹ تھری پوزیشن کے دستی ری سیٹ دستی والو میں اسپرنگ اسٹیل بال کی پوزیشننگ میں ملازمت ہوتی ہے ، جس میں سوئچنگ کی سہولت ہوتی ہے۔ براہ کرم آپریشن کے دوران ضرورت سے زیادہ طاقت کا اطلاق نہ کرنے کے لئے احتیاط کا استعمال کریں ، کیونکہ اس کے نتیجے میں غلط کنٹرول پوزیشن اور غیر ارادی کارروائیوں کا نتیجہ ہوسکتا ہے۔
2) جب کسی پینل کے ساتھ چڑھتے ہو تو ، آپ یا تو خاص صورتحال کی بنیاد پر اسپیسر کو ہٹا یا برقرار رکھ سکتے ہیں۔
3) مختلف تنصیب کے طریقوں کے لئے آریگرام سے مشورہ کریں۔
خصوصی نوٹ: پینل کو محفوظ کرتے وقت ، بڑھتے ہوئے پلیٹ کی موٹائی اور بڑھتے ہوئے سوراخ کے قطر پر غور کریں۔
|
کام کرنے والا میڈیم |
ہوا (40μm سے زیادہ فلٹر کے ذریعے فلٹر) |
|
ایکشن |
دستی براہ راست کنٹرول |
|
چکنا |
غیر ضروری |
|
ورکنگ پریشر رینج ایم پی اے (پی ایس آئی) |
0∼0.8 (0 ~ 114) |
|
گارنٹیڈ پریشر مزاحمت |
1.5MPA (215psi) |
|
کام کا درجہ حرارت ° C |
-20∼70 |
|
جسمانی مواد |
ایلومینیم کھوٹ |
|
ماڈل |
پورٹ قطر |
پوزیشنوں کی تعداد |
بہاؤ کراس سیکشنل ایریا ملی میٹر (سی وی ویلیو) |
|

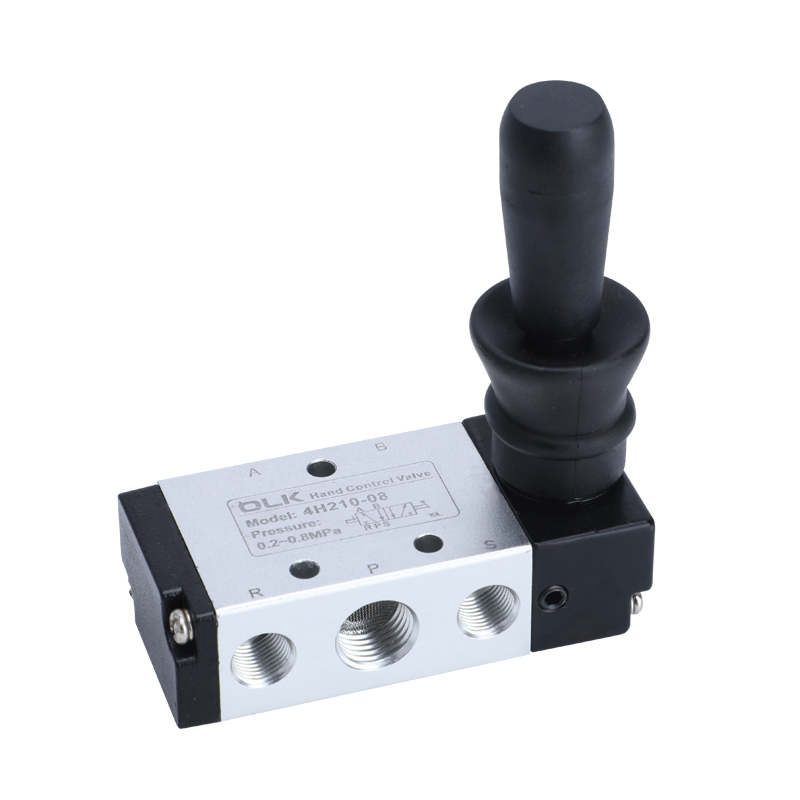

4H210-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
2 پوزیشن 5 راستہ |
14.0 (0.78) |
|
4H230C-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
12.0 (0.67) |
|
4H230E-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
12.0 (0.67) |
|
4H230P-06 |
انٹیک = آؤٹ لیٹ = G1/8 |
تین پوزیشن پانچ راستہ |
12.0 (0.67) |
|
4H210-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
2 پوزیشن 5 راستہ |
16.0 (0.89) |
|
4H230C-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
تین پوزیشن پانچ راستہ |
12.0 (0.67) |
|
4H230E-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
تین پوزیشن پانچ راستہ |
12.0 (0.67) |
|
4H230P-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
تین پوزیشن پانچ راستہ |
12.0 (0.67) |
|
4H310-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
2 پوزیشن 5 راستہ |
25.0 (1.39) |
|
4H330C-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
تین پوزیشن پانچ راستہ |
18.0 (1.00) |
|
4H330E-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
تین پوزیشن پانچ راستہ |
18.0 (1.00) |
|
4H330P-08 |
انٹیک = آؤٹ لیٹ = G1/4 |
تین پوزیشن پانچ راستہ |
18.0 (1.00) |
|

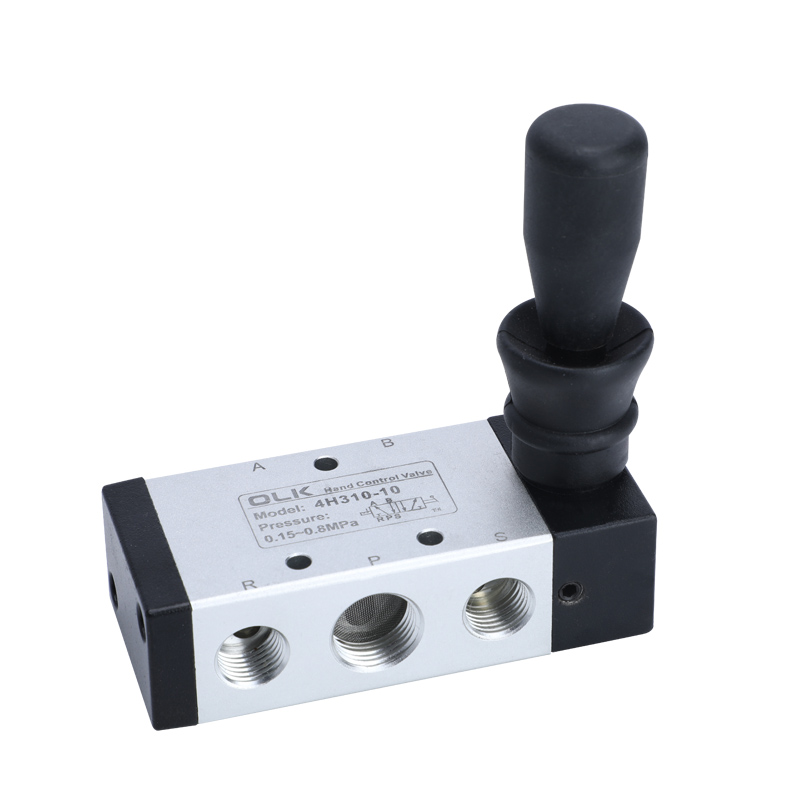

4H310-10 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
2 پوزیشن 5 راستہ |
30.0 (1.67) |
|
4H330C-10 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
18.0 (1.00) |
|
4H330E-10 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
18.0 (1.00) |
|
4h330p-10 |
inlet = آؤٹ لیٹ = G3/8 راستہ = G1/4 |
تین پوزیشن پانچ راستہ |
18.0 (1.00) |
