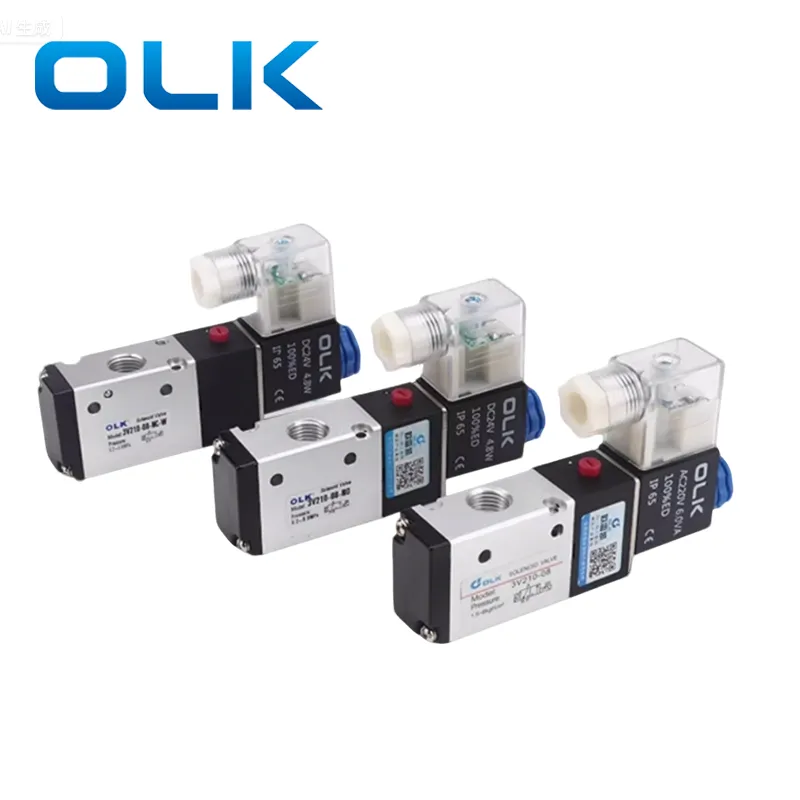

3V/4V بیرونی پائلٹ سولینائڈ والو کی خصوصیت یہ ہے کہ 3V/4V سولینائڈ والو جسم کا ڈھانچہ پیچیدہ ہے ، جس کی وجہ سے والو جسم میں الگ الگ بیرونی کنٹرول ایئر ماخذ متعارف کرایا جاتا ہے۔ نیومیٹک کنٹرول کی پوزیشن مختلف برانڈز میں مختلف ہوتی ہے ، کچھ پائلٹ ہیڈ پر واقع ہیں۔ او ایل کے میں والو باڈی کے پی پورٹ پر ایک ایئر انلیٹ شامل ہے ، جو اسپل کو عملی شکل دینے کے لئے بیرونی طور پر کسی بندرگاہ سے جڑا ہوا ہے۔ یہ ڈیزائن انتہائی کم دباؤ یا یہاں تک کہ ویکیوم حالات کے تحت آپریشن کی اجازت دیتا ہے ، جس سے یہ غیر مستحکم ہوا کی فراہمی ، ویکیوم ماحول ، یا کم دباؤ والے نظام کے ساتھ ایپلی کیشنز کے ل suitable موزوں ہوتا ہے جس میں اضافی کنٹرول کے ذرائع کی ضرورت ہوتی ہے۔
3V بیرونی پائلٹ سولینائڈ والو کے لئے ، بیرونی پائلٹ انلیٹ بندرگاہوں کو والو باڈی پر ان کی پوزیشنوں کی بنیاد پر فرنٹ پائلٹ اور ریئر پائلٹ میں درجہ بندی کیا جاتا ہے۔ ریئر پائلٹنگ کا فائدہ یہ ہے کہ یہ زیادہ جگہ اور صاف ستھرا ظاہری شکل پیش کرتا ہے ، جو سولینائڈ کنڈلی سے حد سے زیادہ سخت قربت سے گریز کرتا ہے۔
خصوصیت: ویکیوم یا کم پریشر سسٹم میں ایک اضافی کنٹرول ایئر سورس کی ضرورت ہے۔
نوٹ:
پائلٹ پورٹ کو ایک مثبت دباؤ ایئر سورس سے منسلک ہونا چاہئے!
انلیٹ کنٹرول کے لئے منفی دباؤ سے منسلک ہوسکتا ہے۔
سمت کو تبدیل کرنے کے لئے ہوا کی فراہمی ضروری ہے۔
|
آئٹم |
بیرونی پائلٹ پورٹ |
آئٹم |
بیرونی پائلٹ پورٹ |
|
3V110-M5/06 |
ایم 5 |
4V110-M5/06 |
ایم 5 |
|
3V120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4V130/M5/06 |
||
|
3V220-06/08 |
4V210-06/08 |
||
|
3V310-08/10 |
4V220-06/08 |
||
|
3V320-08/10 |
4V230-06/08 |
||
|
3V410-15 |
G1/8
|
4V310-08/10 |
|
|
3V420-15 |
4V320-08/10 |
||
|
|
|
4V330-08/10 |
|
|
|
|
4V410-15 |
G1/8 |
|
|
|
4V420-15 |
|
|
|
|
4V430-15 |
|
بیرونی پائلٹ بمقابلہ داخلی پائلٹ سولینائڈ والو: اختلافات اور درخواست کے منظرنامے |
|||
|
آئٹم |
اندرونی پائلٹ |
بیرونی پائلٹ |
|
|
ایئر ماخذ |
والو کے اپنے پی پورٹ (inlet) کو بطور پائلٹ ایئر سورس استعمال کرتا ہے |
بیرونی بندرگاہ سے کنٹرول ایئر سورس کو متعارف کراتا ہے |
|
|
ساختی سادگی |
آسان ڈھانچہ ، جو عام طور پر معیاری ایپلی کیشنز کے لئے استعمال ہوتا ہے |
قدرے زیادہ پیچیدہ ڈھانچہ ، بیرونی ہوا کی فراہمی کی ضرورت ہوتی ہے |
|
|
منٹ اسٹارٹ اپ پریشر |
کام کرنے کے لئے کم سے کم دباؤ کی ضرورت ہوتی ہے (جیسے ، 0.15–0.2 MPa) |
انتہائی کم دباؤ یا یہاں تک کہ ویکیوم حالات میں بھی استعمال کیا جاسکتا ہے |
|
|
درخواست کا منظر |
مستحکم ہوا کی فراہمی کے دباؤ والے ماحول کے لئے موزوں ، جیسے ، معیاری فیکٹری آٹومیشن سسٹم |
غیر مستحکم دباؤ کے نظام ، ویکیوم ماحول ، یا کم دباؤ والے نظام کے لئے مثالی جس میں بیرونی پائلٹ ہوا کی ضرورت ہوتی ہے |
|
|
ناکامی کا خطرہ |
اگر inlet دباؤ ناکافی ہے تو عمل کرنے میں ناکام ہوسکتا ہے |
|
|
او ایل کے برانڈ 3V/4V بیرونی پائلٹ سولینائڈ والوز کے لئے پائلٹ ایئر پورٹ سائز کیا ہے؟
3V اور 4V دونوں کے لئے سب سے زیادہ پائلٹ پورٹ سائز M5 ہے۔
3V/4V سولینائڈ والو 400 سیریز G1/8 ہے۔
کن ایپلی کیشنز میں 3V/4V بیرونی پائلٹ سولینائڈ والوز استعمال کی جاسکتی ہیں؟
بیرونی کنٹرول ایئر سورس کی ضرورت کی وجہ سے ، بیرونی پائلٹ سولینائڈ والوز ویکیوم آلات ، کم پریشر نیومیٹک سلنڈروں اور دھماکہ خیز ماحول میں استعمال کی جاسکتی ہیں۔
