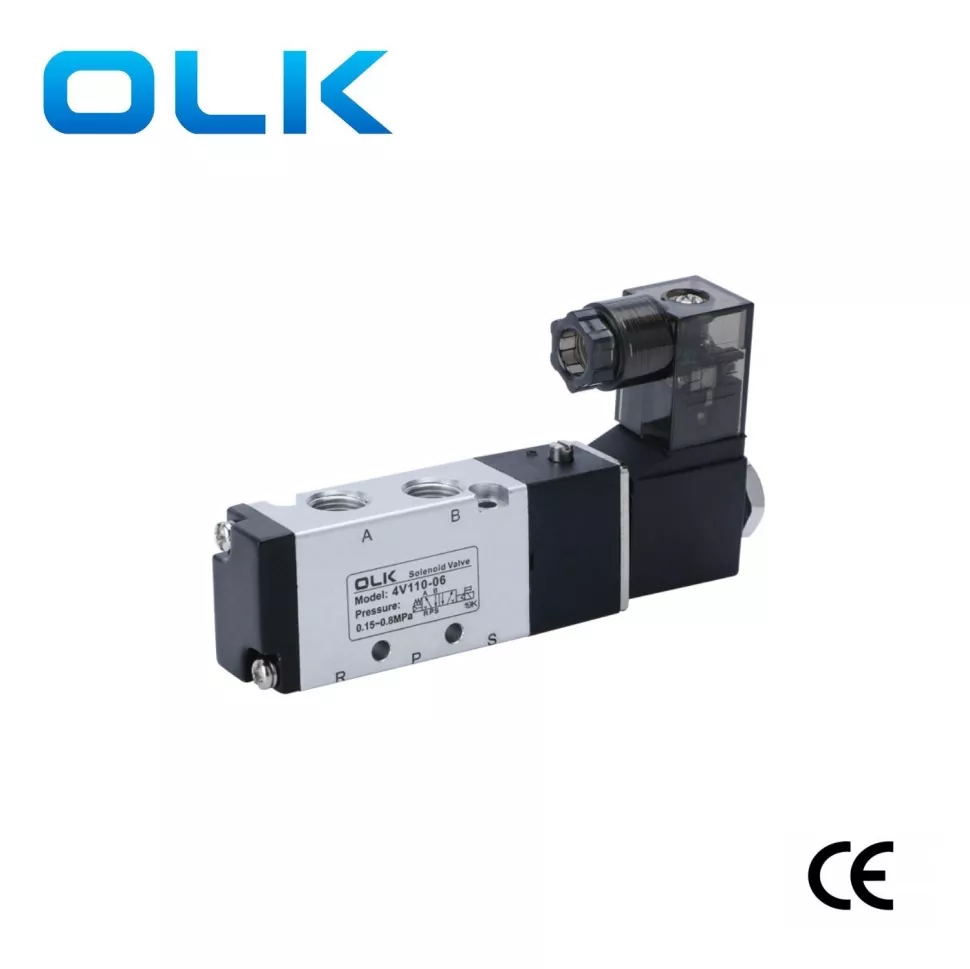

OLK 4V100 سولینائڈ والو 5 وے ، 5/2 وے نیومیٹک سولینائڈ والو پاس شدہ سی ای سرٹیفیکیشن۔ ظاہری شکل کا سائز سب سے چھوٹا ماڈل ہے ، جس میں ایک کمپیکٹ ڈیزائن اور 1/8 ’’ انٹرفیس کی وضاحت ہے۔ 4V100 سولینائڈ والو کم بہاؤ کی شرح والے چھوٹے نیومیٹک سسٹم کے لئے موزوں ہے۔ چھوٹے آلات یا چھوٹے سلنڈروں پر لاگو ہوتا ہے جن کے عین مطابق کنٹرول کی ضرورت ہوتی ہے۔
|
آرڈر کوڈ |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
ماڈل |
کوڈ |
والو کی قسم |
بندرگاہ کا سائز |
وولٹیج |
دھماکے کا ثبوت کنڈلی |
|
4V: اسپورٹس 2 (3) پوزیشن سولینائڈ والو |
1: 100 سیریز |
10: سنگل سولینائڈ 5/2 راستہ |
M5: M5x0.8 |
AC220V |

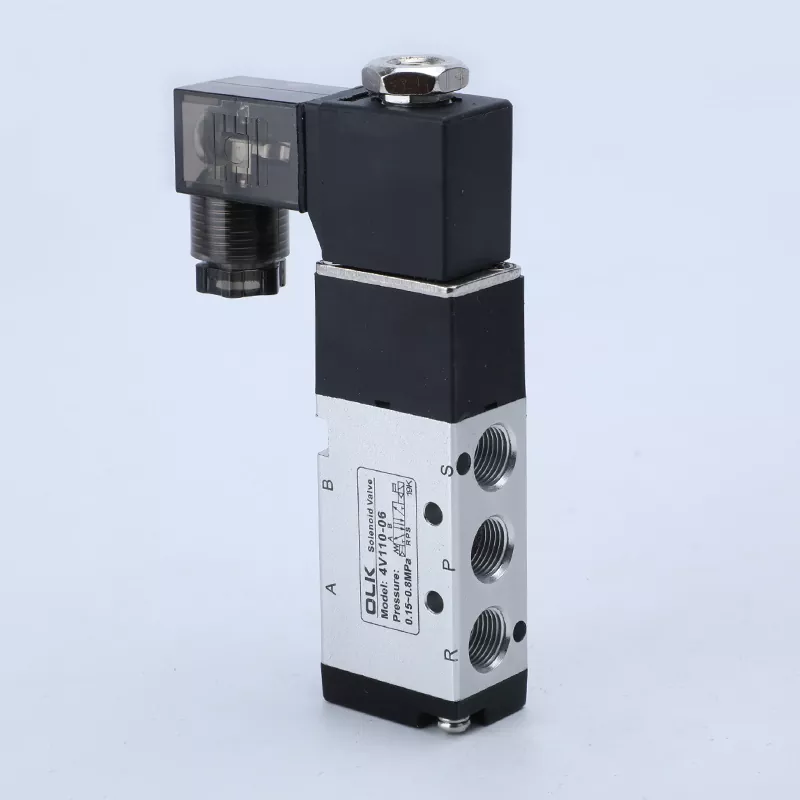

نہیں: DIN قسم |
|
|
|
20: ڈبل سولینائڈ والو 5/2 راستہ |
06: 1/8 '' |
DC24V |

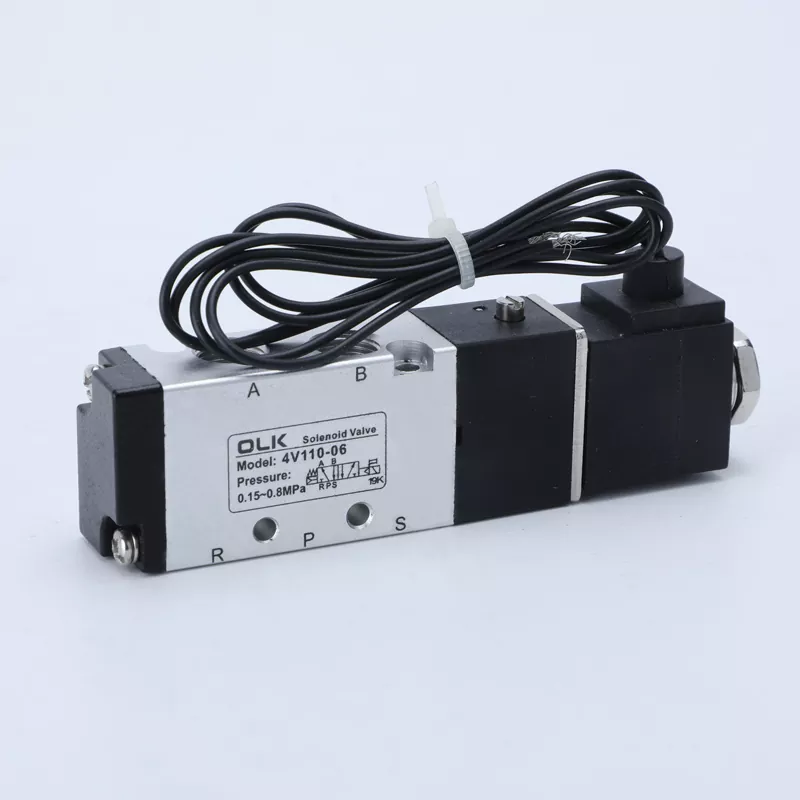

میں: لائن کی قسم |
|
|
|
30 سی: ڈبل سولینائڈ Vlave5/3 وے بند مرکز |
|
AC110V |
|
|
|
|
30E: ڈبل سولینائڈ Vlave5/3 وے راستہ مرکز |
|
AC24V |
|
|
|
|
30p: ڈبل سولینائڈ والو 5/3 وے پریشر سینٹر |
|
DC12V |
|
|
ماڈل |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
کام کرنے والا میڈیم |
ایئر （40μm سے زیادہ فلٹر اسکرین کے ذریعے فلٹر کریں） |
|||
|
ایکشن موڈ |
اندرونی پائلٹ کی قسم |
|||
|
بندرگاہ کا سائز |
inlet = آؤٹ لیٹ = راستہ بندرگاہ = M5 |
inlet = آؤٹ لیٹ == G1/8 |
||
|
موثر کراس سیکشنل ایریا |
5.5mmm² （CV = 0.31） |
5.0mmm² （CV = 0.28） |
12.0mmm² （CV = 0.67） |
9.0mmm² （CV = 0.5） |
|
عہدے |
5/2 پورٹ |
5/3 پورٹ |
5/2 پورٹ |
5/2 پورٹ |
|
دباؤ کی حد |
0.15-0.8 MPa (21-114psi) |
|||
|
ثبوت دباؤ |
1.5MPA (215psi) |
|||
|
ورکنگ پریشر |
‘-20-70 ℃ |
|||
|
جسمانی مواد |
ایلومینیم کھوٹ |
|||
|
چکنا |
ضرورت نہیں ہے |
|||
|
زیادہ سے زیادہ فریکوئینسی |
5 بار/سیکنڈ |
3 بار/سیکنڈ |
5 بار/سیکنڈ |
3 بار/سیکنڈ |
|
وزن |
4V110-M5: 130G 4V120-M5: 175G |
200 جی |
4v110-06: 120g 4v120-06 ： 175g |
200 جی |
