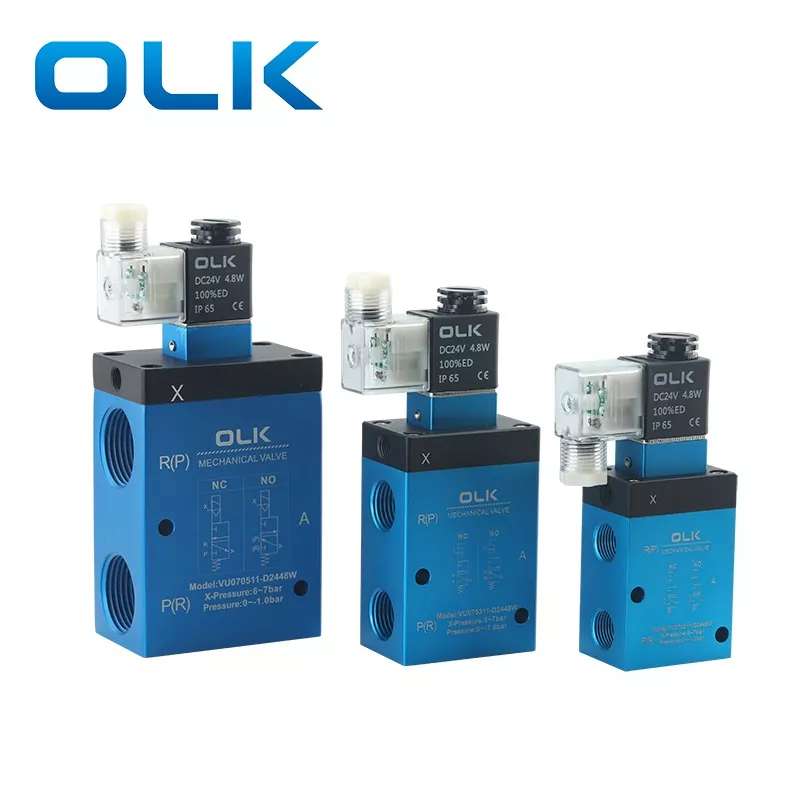

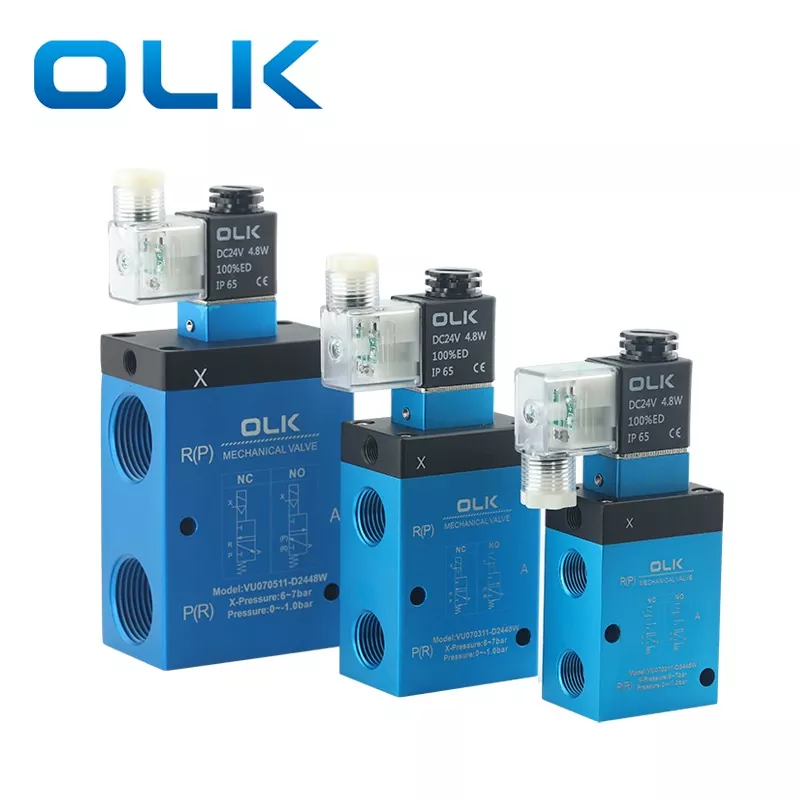

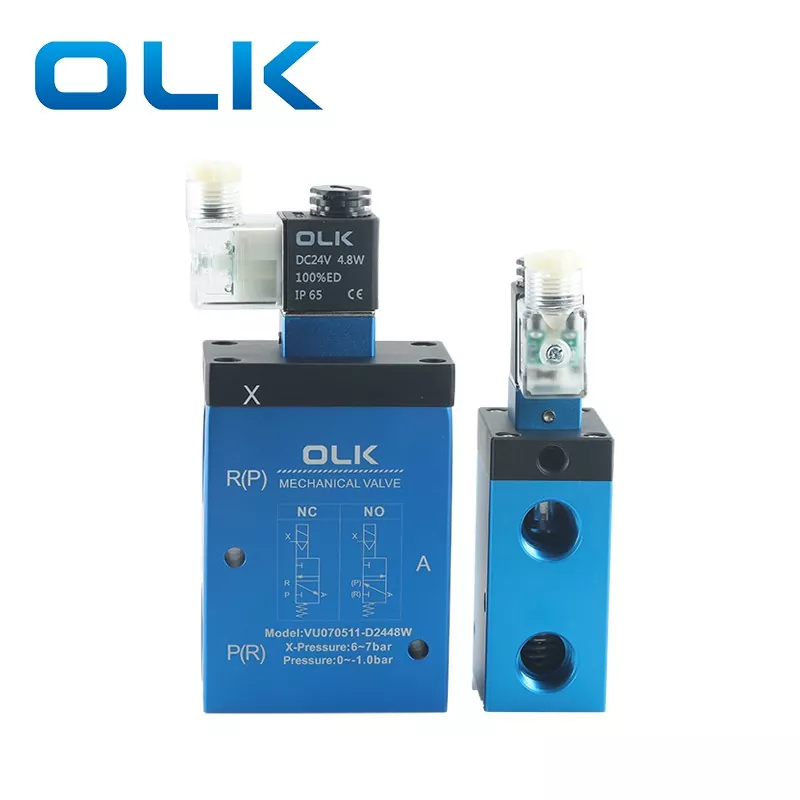

VU07 ویکیوم سولینائڈ والو 3 راستہ اندرونی یا بیرونی پائلٹ کنٹرول کے ساتھ دستیاب ہے۔ والو باڈی نیلے رنگ کے ساتھ ایلومینیم کھوٹ سے بنا ہے ، اور اعلی بہاؤ کی گنجائش کے ل a ایک بڑے بور کے ساتھ ڈیزائن کیا گیا ہے۔
یہ ویکیوم (–100 KPa) کے ساتھ ساتھ کم مثبت دباؤ (0–0.5 MPa) کے تحت آپریشن کے لئے موزوں ہے۔
تھریڈڈ پورٹ (P ، A ، R) سائز G3/8 ، G1/2 ، اور G1 میں دستیاب ہیں ، G1/8 میں کمپریسڈ ایئر پورٹ (X) کے ساتھ۔
3 طرفہ ویکیوم سولینائڈ والو بنیادی طور پر اس میں استعمال ہوتا ہے: ویکیوم پاور یونٹ ، سکشن پیلیٹائزر ، روبوٹ ، فیڈر ، بیگ کھولنے والے آلات۔ اور دیگر ایپلی کیشنز جن میں ویکیوم سکشن اور ماحول کے مابین تیزی سے سوئچنگ کی ضرورت ہوتی ہے ، جس سے ماحولیاتی دباؤ میں فوری بحالی کو چالو کیا جاتا ہے۔
· بڑی بہاؤ کی گنجائش
buse استعمال ویکیوم اور کم دباؤ کے لئے موزوں (ویکیوم: –100 کے پی اے ، کم دباؤ: 0–0.5 ایم پی اے)

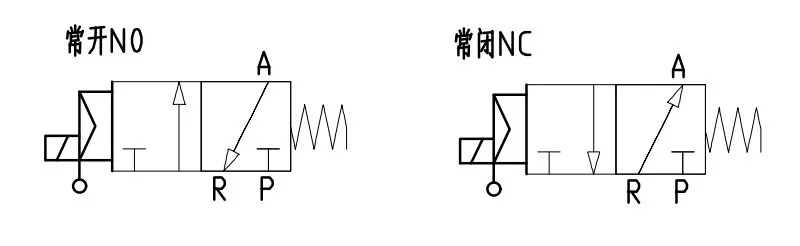

عام طور پر بند (این سی) اور عام طور پر کھلی (نہیں) اقسام میں دستیاب ہے
· اختیاری داخلی پائلٹ یا بیرونی پائلٹ کنٹرول
|
آرڈر کوڈ |
|||||
|
VU07 |
02 |
11 |
- |
D2448 |
W |
|
ماڈل: |
پورٹ سائز: |
کنٹرول: |
|
وولٹیج: |
پائلٹ کی قسم: |
|
VU07 سیریز ویکیوم سولینائڈ والو |
02: G3/8 |
11: بجلی |
|
D2448: DC24V 4.8W |
خالی: اندرونی پائلٹ |
|
|
03: G1/2 |
31: ہوا |
|
A22060: AC220V 6VA |
ڈبلیو: بیرونی پائلٹ |
|
|
05: G1 |
|
|
|
|
|
ماڈل |
A |
زیادہ سے زیادہ بہاؤ کی شرح (m³/h) |
ویکیوم (منٹ: ایم بی آر-میکس: اے بی ایس) |
جوابی وقت (MSEC) حوصلہ افزائی کرتا ہے |
رسپانس ٹائم (ایم ایس ای سی) ڈی انرجائزڈ |
بندرگاہ |
پورٹ ایریا (ملی میٹر) |
ایکس کنٹرول پریشر (بار) |
وزن (کلوگرام) |
|

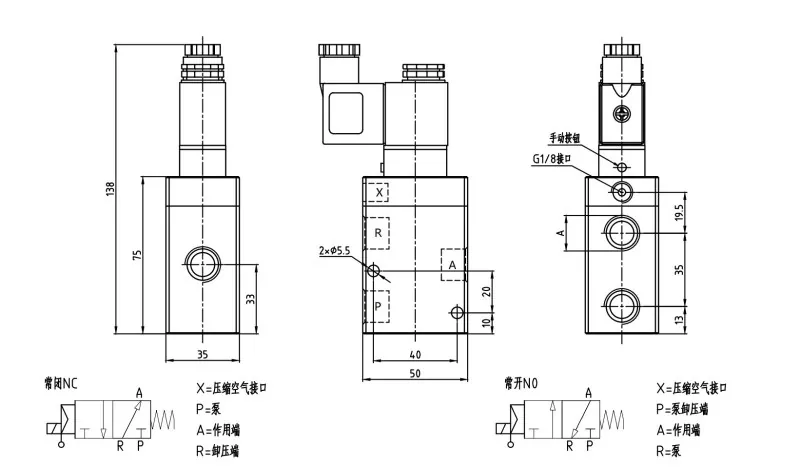

VU07 02 11 |
G3/8 |
10 |
1000 0.5 |
16 |
27 |
11.5 |
103.8 |
4-7 |
|
|

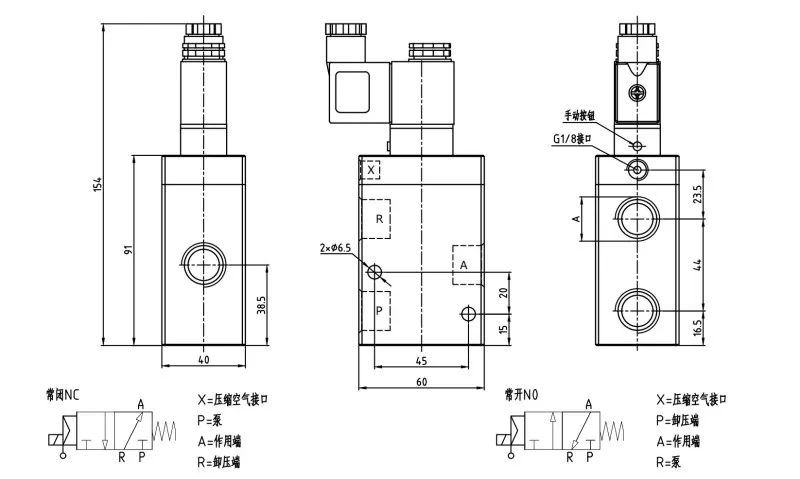

VU07 02 11 |
G1/2 |
20 |
1000 0.5 |
16 |
40 |
15 |
176 |
6-7 |
|
|

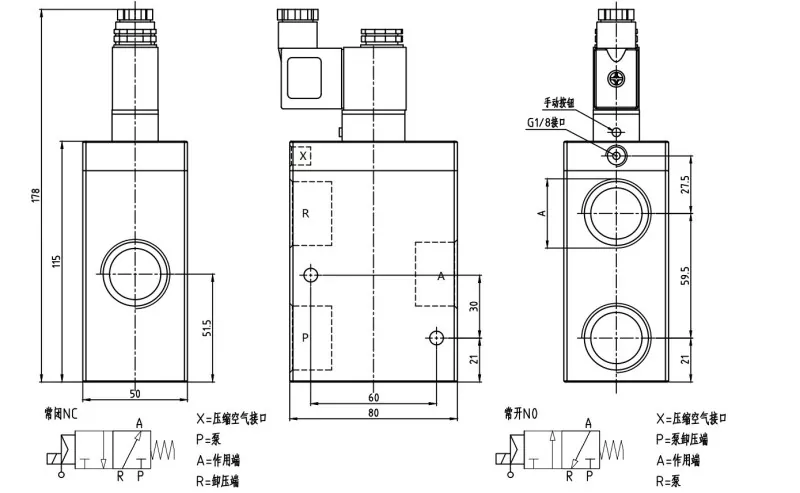

VU07 02 11 |
G1 |
90 |
1000 0.5 |
18 |
42 |
25 |
490 |
6-8 |
|
VU07 ویکیوم والو کا تھریڈ سائز کیا ہے؟
VU0702: G3/8 ؛ VU0703: G1/2 ؛ VU0705: G1
VU ویکیوم سولینائڈ والو کے لئے کون سے وولٹیج دستیاب ہیں؟
VU ویکیوم سولینائڈ والو DC24V 4.8W اور AC220V 6VA میں دستیاب ہے۔
VU والو پر کمپریسڈ ایئر پورٹ کا سائز کتنا ہے؟
تمام کمپریسڈ ایئر بندرگاہیں G1/8 ہیں۔
رساو کی شرح یونٹ "ٹور · L/S" کا کیا مطلب ہے؟
"ٹور · L/S" اعلی ویکوم یا الٹرا ہائی ویکوم سسٹم میں لیک کی شرح کی پیمائش کے لئے ایک عام یونٹ ہے۔
ٹور: دباؤ کا ایک یونٹ (1 ٹور ≈ 133.3 PA)
L: لیٹر (حجم کی اکائی)
ایس: دوسرا (وقت کی اکائی)
لہذا ، "ٹور · l/s" فی سیکنڈ میں گیس کی مقدار (ٹور × لیٹر میں) لیک ہونے کی نشاندہی کرتا ہے ، جو نظام یا جزو کی سگ ماہی کارکردگی کی عکاسی کرتا ہے۔
کیا اس کے درمیان کوئی ربط ہے؟ویکیوم جنریٹراور ویکیوم سولینائڈ والو؟
1. ویکوم سپلائی کنٹرول
ویکیوم جنریٹر کمپریسڈ ہوا کا استعمال کرتے ہوئے خلا پیدا کرتا ہے ، جبکہ ویکیوم سولینائڈ والو سوئچ کے طور پر کام کرتا ہے۔
جب والو کھلا ہوتا ہے تو ، ویکیوم سکشن کپ یا ویکیوم لائن سے منسلک ہوتا ہے۔
جب والو بند ہوجاتا ہے تو ، ویکیوم کاٹ دیا جاتا ہے۔
2. ویکیوم اور ماحول کے درمیان فاسٹ سوئچنگ
چننے کے دوران ، والو ویکیوم کو منسلک رکھتا ہے۔
ورک پیس کو جاری کرنے کے ل the ، والو ماحول میں بدل جاتا ہے ، لہذا سکشن کپ جلدی سے سکشن کھو دیتا ہے۔
3. انرجی کی بچت
توانائی کی بچت کے نظام میں ، سولینائڈ والو کمپریسڈ ہوا کی فراہمی کو روک سکتا ہے جب ایک بار مطلوبہ ویکیوم کی سطح پہنچ جاتی ہے ، جس سے ہوا کی کھپت کو کم کیا جاتا ہے۔
4. ٹائپیکل ایپلی کیشنز
سکشن پیلیٹائزر
خودکار اسمبلی لائنیں (PLC کے ذریعہ کنٹرول)
روبوٹ گرفت کے نظام
