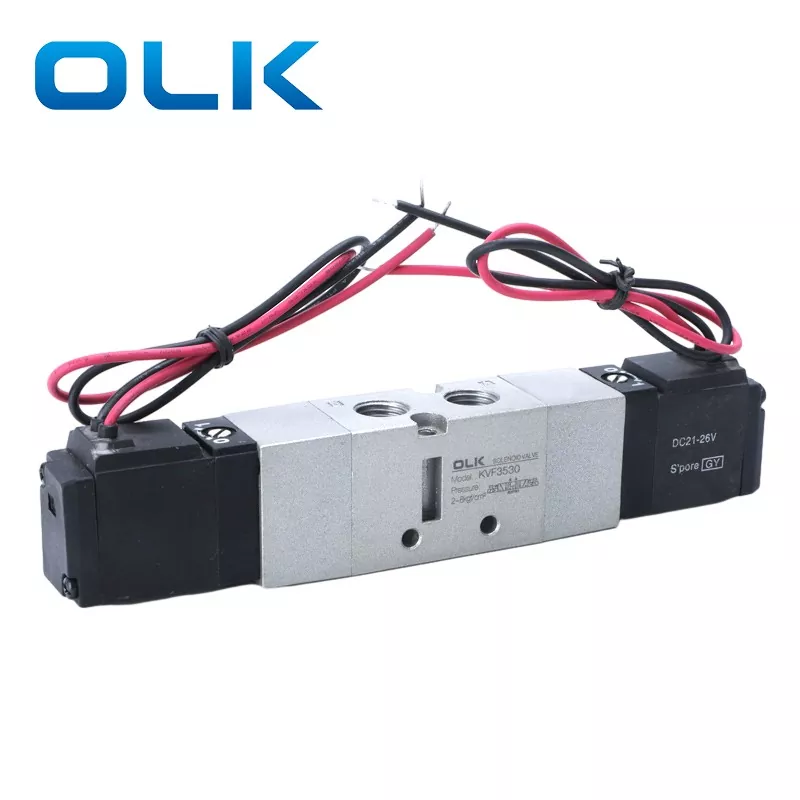

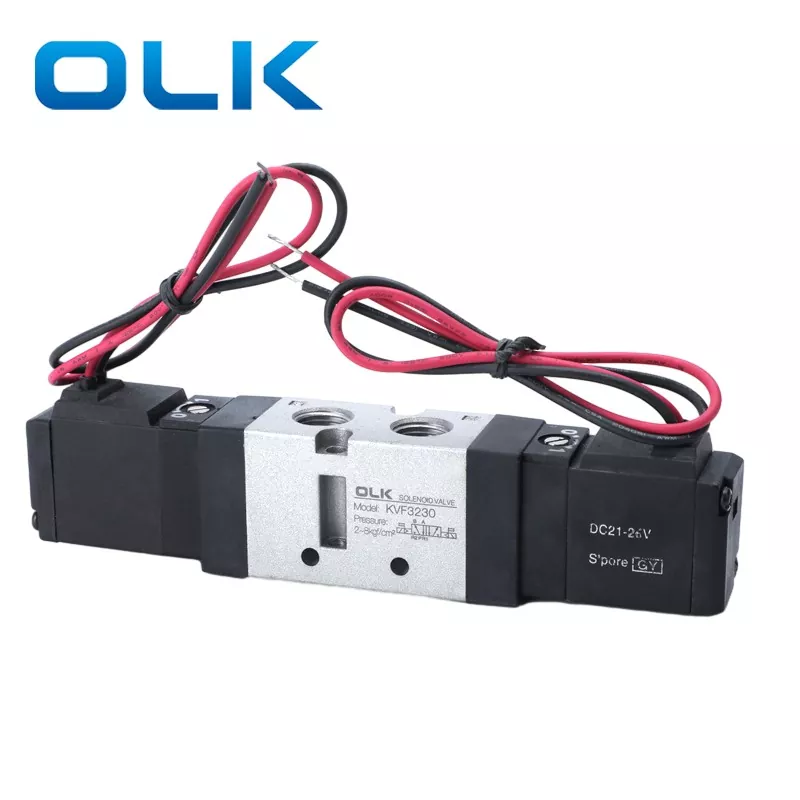

اندرونی پائلٹ VF3000 سولینائڈ والو 2 پوزیشن 5 وے اور 3 پوزیشن 5 وے براہ راست پائپنگ کی قسم
اسپل بور میں کم رگڑ ، کم آغاز دباؤ ، اور لمبی خدمت کی زندگی کے لئے ایک خاص مشینی عمل کا استعمال کیا گیا ہے۔ بڑے بندرگاہ کا سائز زیادہ ہوا کا بہاؤ مہیا کرتا ہے ، جو بڑے سلنڈروں یا ایک سے زیادہ ایکچوایٹرز کو ڈرائیونگ میڈیم کے لئے موزوں ہے۔
ماڈیولر ڈیزائن متعدد والوز ، مرکزی ہوا کی فراہمی ، اور کم پائپنگ کے لئے کئی گنا بڑھتے ہوئے اجازت دیتا ہے۔ DS/VF 3000 اور 5000 سیریز سولینائڈ والو خود کار طریقے سے پیداواری لائنوں اور صنعتی مشینری کے لئے اعلی بہاؤ نیومیٹک کنٹرول سسٹم میں بڑے پیمانے پر استعمال ہوتے ہیں۔
· اعلی بہاؤ
· پائپنگ / ماڈیولر / خلائی بچت
· صنعتی گریڈ استحکام
|
آرڈر کوڈ |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
ماڈل |
والو کی قسم |
|
وولٹیج |
لائن کی قسم |
منول |
بندرگاہ کا سائز |
|
VF3000 سولینائڈ والو |
130: سنگل سولینائڈ 5/2 راستہ |
|
3: 110vac |
جی: لائن کی قسم |
|
02: PT1/4 |
|
|
230: ڈبل سولینائڈ Vlave 5/2 راستہ |
|
4: 220vac |
D: DIN قسم |
|
|
|
|
330C: ڈبل سولینائڈ Vlave5/3 وے بند مرکز |
|
5: 24 وی ڈی سی |
ڈی زیڈ: روشنی کے ساتھ ڈی زیڈ |
|
|
|
|
430E: ڈبل سولینائڈ VLAVE5/3 وے راستہ مرکز |
|
6: 12 وی ڈی سی |
|
|
|
|
|
530 پی: ڈبل سولینائڈ والو 5/3 وے پریشر سینٹر |
|
|
|
|
|
|
عام وضاحتیں |
|
|
کام کرنے والا میڈیم |
ہوا |
|
ووکنگ درجہ حرارت |
0-50 ℃ |
|
چکنا |
ضرورت نہیں ہے |
|
دستی اوور رائڈ |
سکریو ڈرایور لاکنگ کی قسم |
|
جھٹکا/کمپن مزاحمت |
30 گرام/5 جی (8.3--2000 ہ ہرٹز) |
|
دیوار |
ڈسٹ پروف |
|
ماڈل |
پوزیشن |
کوئل |
کے جی ایف/سینٹی میٹر ² (ایم پی اے) |
جواب کا وقت (ایم ایس) |
زیادہ سے زیادہ آپریٹنگ فریکوئنسی |
بندرگاہ کا سائز |
موثر کراس سیکشنل آریممممممممممممممممممممم ؛ |
کے جی ایف |
|
VF3130- □ △ B-02 |
2 پوزیشن |
سنگل ایکشن |
1.5 ～ 9 (0.15 ～ 0.8) |
≤30 ایم ایس |
5 |
pt1/4 |
17.1 (0.95) |
0.21 |
|
VF3230- □ △ B-02 |
2 پوزیشن |
ڈبل ایکشن |
1 ~ 9 (0.1 ~ 0.9) |
≤30 ایم ایس |
5 |
pt1/4 |
17.1 (0.95) |
0.29 |
|
VF3330- □ △ B-02 |
3 پوزیشن |
ڈبل سولینائڈ Vlave5/3 وے بند مرکز |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ایم ایس |
3 |
pt1/4 |
13.5 (0.75) |
0.42 |
|
VF3430- □ △ B-02 |
3 پوزیشن |
ڈبل سولینائڈ Vlave5/3 وے راستہ کا مرکز |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ایم ایس |
3 |
pt1/4 |
17.1 (0.95) |
0.42 |
|
VF3530- □ △ B-02 |
3 پوزیشن |
ڈبل سولینائڈ والو 5/3 وے پریشر سینٹر |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ایم ایس |
3 |
pt1/4 |
16.2 (0.9) |
0.42 |
کون سا ماڈل DS3000/VF3000 کی جگہ لے سکتا ہے؟
DS3000 کوریا میں ٹی پی سی کو اسی فنکشن کے ساتھ تبدیل کرسکتا ہے ، اور VF 3000 جاپان میں ایس ایم سی کو اسی فنکشن کے ساتھ تبدیل کرسکتا ہے۔
DS3000/VF3000 سولینائڈ والو 5 وے کا نوزل قطر کیا ہے؟
DS3000/VF3000 تھریڈ بور PT1/4 ہے
