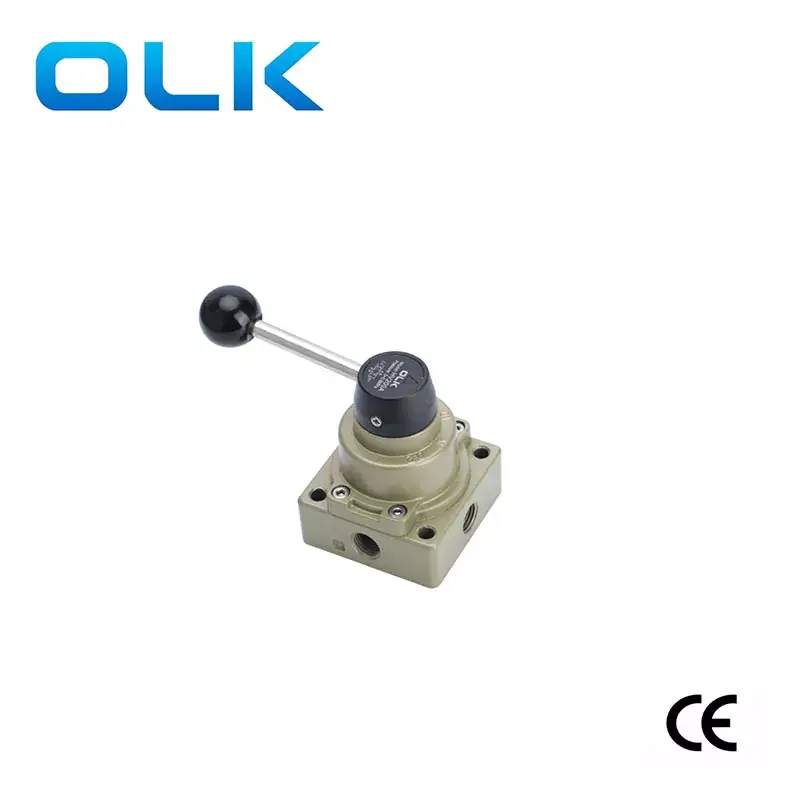

اویلییکائی (او ایل کے) ایچ وی 200 اے/بی دو طرفہ چار پورٹ ہینڈ آپریٹڈ والوز دستی طور پر چلتے ہیں ، جس میں والو ہینڈل کو گھوماتے ہوئے ہوا کا راستہ تبدیل کیا جاتا ہے۔ ان کو چلانے میں آسان اور بدیہی ہے ، جس میں اضافی توانائی کی فراہمی کی ضرورت نہیں ہے۔ HV200B 2/4 پورٹ والو میں نیچے راستہ بندرگاہ پر ایک بلٹ ان سائلینسر شامل ہے۔
OLK HV200 سیریز دستی گھومنے والی والو 4 وے ورسٹائل اور مختلف نیومیٹک سسٹم کے لئے موزوں ہیں۔ مستحکم کارکردگی ، وشوسنییتا ، اور لاگت کی تاثیر کے ساتھ ، وہ نیومیٹک سسٹم پر قابو پانے کے لئے ایک مثالی انتخاب ہیں۔
HV200 سیریز دستی گھومنے والی والوز 4 وے مختلف گیئرز کے نتیجے میں مختلف سلنڈر اعمال کا نتیجہ ہوتا ہے۔
جب 02 گیئر میں تبدیل ہوجاتا ہے تو ، بی راستہ بندرگاہ ہوا ، راستہ بندرگاہ کے وینٹوں ، اور سلنڈر میں توسیع کرتا ہے۔
جب N گیئر میں تبدیل ہوجاتا ہے تو ، A اور B دونوں راستہ بندرگاہیں بند ہوجاتی ہیں ، اور سلنڈر وسط میں رک جاتا ہے۔
جب 01 گیئر میں تبدیل ہوجاتے ہیں تو ، ایک راستہ بندرگاہ ہوا ، بی راستہ بندرگاہ وینٹ ، اور سلنڈر پیچھے ہٹاتا ہے۔
|
آرڈر کوڈ |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
ماڈل |
سیریز |
|
|
تقریب |
بندرگاہ کا سائز |
|
HV ： HV سیریز ہینڈ دستی گھومنے والی والو |
2: 200 سیریز |
|
|
A: چوکور انٹرفیس |
08: RC1/4 |
|
|
|
|
|
بی: بی: دو طرفہ انٹرفیس ، نچلے حصے میں صوتی توجہ کے ساتھ |
|
|
ماڈل |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
کام کرنے والا میڈیم |
ایئر （40μm سے زیادہ فلٹر اسکرین کے ذریعے فلٹر کریں） |
|||
|
ایکشن موڈ |
ہینڈ کنٹرول |
|||
|
بندرگاہ کا سائز |
inlet = آؤٹ لیٹ = PT1/4 |
|||
|
دباؤ کی حد |
0.15-0.8mpa (21-114psi) |
|||
|
پوزیشن |
2/4 پورٹ |
3/4 پورٹ |
2/4 پورٹ |
3/4 پورٹ |
|
ووکنگ دباؤ |
‘-10-60 ℃ |
|||
|
ثبوت دباؤ |
1.5MPA (215psi) |
|||
|
اولک نیومیٹک ہینڈ روٹری والوز - 5 ماڈلز موازنہ |
|||||||||
|
تصویر |
|
|
|
|
|
|
|
|
|
|
اولک ماڈل |
4HV210/310/410/230/330/430 |
|
Hv200a/b |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
پوزیشن |
2 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
3 پوزیشن 4 راستہ |
|
|
3 پوزیشن 4 راستہ |
|
|
|
|
|
|
|
|
|
بندرگاہ کا سائز |
RC1/8،1/4،3/8،1/2،3/4 |
|
pt1/4 |
|
PT1 / 4 ، PT3 / 8 ، PT1 / 2 |
|
PT1 / 4 ، PT3 / 8 ، PT1 / 2 |
|
G1/4 |
|
مصنوعات کی خصوصیات |
پینل بڑھتے ہوئے |
|
A: چوکور انٹرفیس B: دو طرفہ انٹرفیس ، نچلے حصے میں صوتی توجہ کے ساتھ |
|
|
|
|
|
خالی ： ایک طرف ایک سوراخ L ： مخالف اطراف پر دو سوراخ ； D ： نیچے پر چار سوراخ ； |
|
|
|
|
|
|
|
|
|
|
|
|
ہینڈل |
ہٹنے والا ہینڈل |
|
ہٹنے والا ہینڈل |
|
ہٹنے والا ہینڈل |
|
غیر ہٹنے والا/ پلاسٹک کے ہینڈلز |
|
ہٹنے والا ہینڈل ، اینٹی اسکیلڈ ہینڈل |
|
|
|
|
|
|
|
|
|
|
|
|
بیس کے طول و عرض |
200 سیریز: 62 ملی میٹر |
|
61.3 ملی میٹر |
|
74 ملی میٹر |
|
74 ملی میٹر |
|
55 ملی میٹر |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
ماڈل |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
کام کرنے والا میڈیم |
ایئر （40μm سے زیادہ فلٹر اسکرین کے ذریعے فلٹر کریں） |
|||||
|
ایکشن موڈ |
ہینڈ کنٹرول |
|||||
|
بندرگاہ کا سائز |
pt1/4 |
pt1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
دباؤ کی حد |
0.15-0.8mpa (21-114psi) |
|||||
|
پوزیشن |
2/4 پورٹ |
3/4 پورٹ |
2/4 پورٹ |
3/4 پورٹ |
2/4 پورٹ |
3/4 پورٹ |
|
ووکنگ دباؤ |
‘-10-60 ℃ |
|||||
|
ثبوت دباؤ |
1.5MPA (215psi) |
|||||
